سنگین‌تر و قدرتمندتر از همان سری، یعنی بیل مکانیکی هیوندای R330LC-9S رفته‌اید. این انتخاب عالی است، زیرا به ما اجازه می‌دهد تا ضمن تکرار مفاهیم کلیدی، به تفاوت‌های ظریف و ملاحظات خاص مربوط به یک ماشین بزرگتر بپردازیم.
از نظر معماری الکترونیکی، R330LC-9S تقریباً همان پلتفرم پیشرفته سری 9S را با مدل R220LC-9S به اشتراک می‌گذارد. سیستم کنترل آن نیز بر پایه CAPO (Computer Aided Power Optimization) استوار است. با این حال، به دلیل استفاده از یک موتور بزرگتر و قدرتمندتر و همچنین سیستم هیدرولیک با ظرفیت بالاتر، وظایف و کالیبراسیون ECU (یا همان ECM) برای این مدل سنگین‌تر و حساس‌تر است.

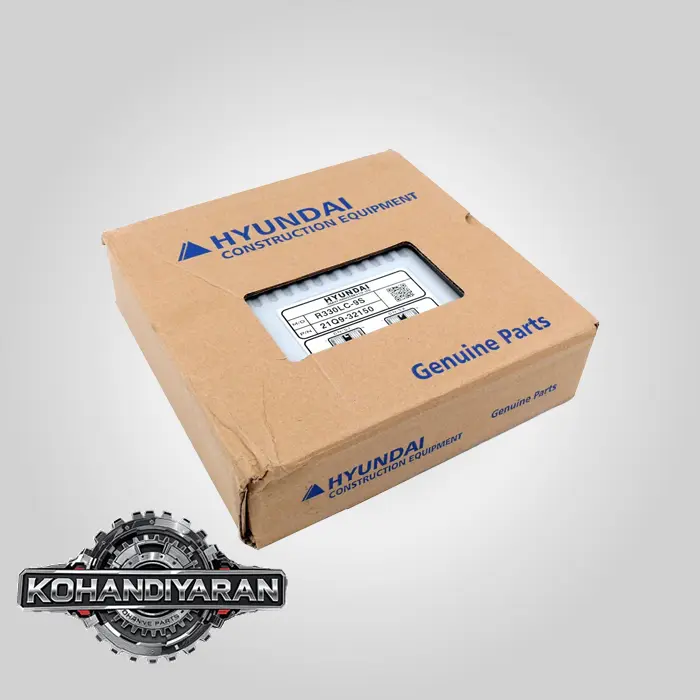

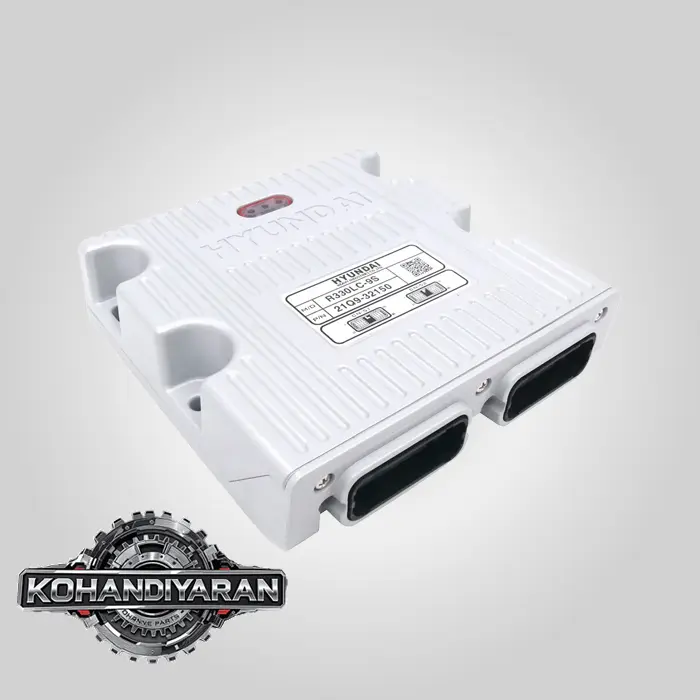

در ادامه، تحلیل جامع و فنی ECM (کامپیوتر موتور) برای بیل مکانیکی هیوندای R330LC-9S ارائه می‌شود.ECU بیل مکانیکی هیوندای R330LC-9S
تحلیل جامع سیستم کنترل الکترونیکی (ECM) در بیل مکانیکی هیوندای R330LC-9S
مقدمه: تفاوت‌های کلیدی در مدل R330LC-9S
هرچند ساختار کلی سیستم کنترل (شامل MCU برای هیدرولیک و ECM برای موتور) مشابه مدل R220LC-9S است، اما تفاوت‌های اصلی در این مدل عبارتند از:
- موتور قدرتمندتر: این بیل معمولاً به موتورهای Cummins C8.3 یا Hyundai D6AC-C مجهز است. این موتورها حجم، توان و گشتاور بسیار بالاتری تولید می‌کنند. در نتیجه، نقشه‌های سوخت (Fuel Maps) و الگوریتم‌های کنترلی ذخیره شده در ECM کاملاً متفاوت و مختص این موتورهاست.
- سیستم هیدرولیک بزرگتر: پمپ‌های هیدرولیک در R330LC-9S دبی (جریان روغن) بسیار بیشتری دارند. این بدان معناست که ECM باید توان موتور را با دقت و سرعت بیشتری برای پاسخگویی به تقاضای ناگهانی و عظیم سیستم هیدرولیک تنظیم کند. ارتباط بین MCU و ECM در اینجا حیاتی‌تر می‌شود.
- سیستم‌های خنک‌کاری پیشرفته‌تر: به دلیل تولید حرارت بیشتر توسط موتور و سیستم هیدرولیک، ECM ممکن است در کنترل فن هیدرولیکی با دور متغیر (Hydraulic Reversible Fan) نیز نقش داشته باشد تا دمای کاری بهینه را در شرایط سخت حفظ کند.
بخش 1: وظایف تخصصی ECM در R330LC-9S
ECM در این بیل مکانیکی مغز متفکر موتور دیزل است و وظایف زیر را با دقت بی‌نظیری مدیریت می‌کند:
- مدیریت سوخت‌رسانی کامان ریل (HPCR):
- این مدل نیز از سیستم کامان ریل فشار بالا بهره می‌برد. ECM با استفاده از داده‌های دریافتی، سه پارامتر کلیدی را کنترل می‌کند:
- فشار ریل: کنترل دقیق شیر برقی پمپ (IMV/SCV) برای تأمین فشار بهینه سوخت (اغلب بالاتر از مدل‌های کوچکتر، مثلاً تا 1800 بار) متناسب با بار سنگین دستگاه.
- زمان‌بندی پاشش (Timing): تعیین دقیق‌ترین لحظه برای پاشش جهت حداکثر کردن گشتاور و کاهش مصرف سوخت.
- میزان پاشش (Duration/Quantity): کنترل مقدار سوخت تزریقی برای هر سیلندر در هر سیکل احتراق. این کنترل دقیق برای مدیریت توان خروجی عظیم موتور ضروری است.ECU بیل مکانیکی هیوندای R330LC-9S
- هماهنگی قدرت موتور با هیدرولیک (Engine-Pump Matching):
- این مهم‌ترین وظیفه سیستم CAPO در یک بیل سنگین است. ECM به طور مداوم از طریق شبکه CAN، سیگنال‌هایی را از MCU دریافت می‌کند که بیانگر نیاز سیستم هیدرولیک است.
- بر اساس این سیگنال‌ها و مد کاری انتخابی اپراتور (P: Power, S: Standard, E: Economy, U: User)، ECM به صورت آنی گشتاور موتور را تنظیم می‌کند. این کار از “خفه کردن” یا افت دور شدید موتور زیر بارهای سنگین (مانند بلند کردن اجسام سنگین یا حفاری در سنگ) جلوگیری می‌کند.
- مدیریت مدهای کاری و ویژگی‌های خاص:
- Power Boost: در مواقع نیاز به حداکثر قدرت حفاری، اپراتور با فشردن دکمه مربوطه، این قابلیت را فعال می‌کند. MCU این درخواست را به ECM ارسال کرده و ECM به طور موقت (معمولاً برای 8 تا 10 ثانیه) حداکثر سوخت‌رسانی و توان را فراهم می‌کند.
- Auto-Deceleration: اگر جوی‌استیک‌ها برای چند ثانیه حرکت نکنند، ECM به طور خودکار دور موتور را به حالت آیدل (کم) کاهش می‌دهد تا در مصرف سوخت صرفه‌جویی شود.
- One-Touch Decel: با فشردن یک دکمه، دور موتور بلافاصله به حالت آیدل کاهش می‌یابد.
- حفاظت و نظارت بر سلامت موتور (Engine Protection):
- ECM به عنوان نگهبان موتور عمل می‌کند. با پایش مداوم سنسورهای دمای آب، فشار روغن، دمای هوای ورودی و…، از موتور در برابر شرایط خطرناک محافظت می‌کند.
- در صورت بروز مشکل، سیستم به صورت مرحله‌ای عمل می‌کند: هشدار روی مانیتور -> کاهش خودکار توان موتور (Derate) -> خاموش کردن اضطراری موتور (Emergency Shutdown) برای جلوگیری از آسیب فاجعه‌بار.
- عیب‌یابی پیشرفته (On-board Diagnostics):
- ECM تمام خطاهای الکتریکی و مکانیکی مربوط به سیستم مدیریت موتور را شناسایی و با یک کد مشخص در حافظه خود ذخیره می‌کند.
- این کدها به همراه تاریخچه و توضیحات کامل، از طریق نمایشگر رنگی 7 اینچی داخل کابین قابل دسترسی هستند، که نیاز به اتصال دیاگ برای تشخیص‌های اولیه را به حداقل می‌رساند.ECU بیل مکانیکی هیوندای R330LC-9S
بخش ۲: ورودی‌ها و خروجی‌های اصلی ECM
عملکرد ECM به داده‌های دقیق از سنسورها و ارسال فرمان‌های صحیح به عملگرها وابسته است.
ورودی‌های کلیدی (Inputs – Sensors):
- سنسور موقعیت میل‌لنگ (Crankshaft Position Sensor): اصلی‌ترین ورودی برای تشخیص RPM و موقعیت موتور.
- سنسور موقعیت میل‌بادامک (Camshaft Position Sensor): برای همگام‌سازی پاشش سوخت.
- سنسور فشار ریل سوخت (Rail Pressure Sensor): فیدبک حیاتی برای کنترل فشار در سیستم کامان ریل.
- سنسور دمای آب (Coolant Temp. Sensor): برای کنترل استارت سرد و سیستم حفاظت از دما.
- سنسور فشار روغن (Oil Pressure Sensor): برای حفاظت از سیستم روانکاری موتور.
- سنسور فشار و دمای هوای توربو (Boost Pressure & Temp. Sensor): برای اندازه‌گیری هوای فشرده شده ورودی به موتور.
- سیگنال کنترل دور موتور (از طریق شبکه CAN): این سیگنال از MCU (که ورودی خود را از پتانسیومتر یا همان ولوم گاز می‌گیرد) به ECM ارسال می‌شود.
- سیگنال درخواست بار هیدرولیک (از طریق شبکه CAN): MCU به ECM اطلاع می‌دهد که سیستم هیدرولیک به چه میزان توان نیاز دارد.
خروجی‌های کلیدی (Outputs – Actuators):
- انژکتورهای الکترونیکی (Solenoid Injectors): برای پاشش دقیق سوخت.
- شیر کنترل فشار پمپ (IMV/SCV/FCA): برای تنظیم فشار سوخت در ریل.
- شیر EGR (در صورت وجود): برای کنترل سیستم کاهش آلایندگی.
- رله گرم‌کن‌ها (Glow Plug Relay): برای راه‌اندازی آسان در هوای سرد.
- خروجی به شبکه CAN: ارسال تمام اطلاعات وضعیت موتور به MCU و نمایشگر برای اطلاع اپراتور.
- شیر کنترل فن خنک‌کننده (Fan Control Solenoid – در برخی مدل‌ها): برای تنظیم دور فن هیدرولیکی بر اساس دمای موتور و روغن هیدرولیک.
بخش ۳: عیب‌یابی و نکات مهم مربوط به ECM در R330LC-9S
علائم شایع بروز مشکل:
- کاهش محسوس قدرت و کندی عملکرد دستگاه (مهم‌ترین علامت).
- دود سیاه یا سفید بیش از حد از اگزوز.
- روشن شدن چراغ چک موتور یا نمایش هشدارهای متعدد روی مانیتور.
- کارکرد نامنظم موتور، لرزش یا خاموش شدن ناگهانی.
- عدم روشن شدن موتور در حالی که استارت می‌خورد.
- مصرف سوخت غیرعادی بالا.
رویکرد صحیح برای عیب‌یابی:
- استفاده از مانیتور دستگاه: اولین و بهترین ابزار شما، نمایشگر داخل کابین است. وارد منوی سرویس (Service Menu) شوید و کدهای خطا (Fault Codes) را بررسی کنید. سیستم عیب‌یابی هیوندای بسیار دقیق است و اغلب شما را مستقیماً به سمت قطعه یا مدار معیوب هدایت می‌کند.
- تمرکز بر اتصالات و سیم‌کشی: به دلیل لرزش‌های شدید در ماشین‌آلات سنگین، بیش از 80% مشکلات الکترونیکی به دلیل شل شدن کانکتورها، قطعی سیم یا سولفاته شدن پین‌ها رخ می‌دهد. کانکتورهای ECM، سنسورها و انژکتورها را به دقت بازرسی کنید.
- بررسی تغذیه ECM: مطمئن شوید که ولتاژ باتری‌ها مناسب است و دینام به درستی شارژ می‌کند. با استفاده از نقشه برقی، ولتاژ ورودی و اتصال بدنه (Ground) در کانکتور ECM را بررسی کنید.
- تست قطعات جانبی: قبل از محکوم کردن ECM، سنسور یا عملگر مشکوک (که توسط کد خطا مشخص شده) را تست یا تعویض کنید. به عنوان مثال، اگر کد خطای “Rail Pressure Sensor – Signal High” را دارید، ابتدا خود سنسور و سیم‌کشی آن را بررسی کنید.
- تعویض ECM به عنوان آخرین راه حل: ECM یک قطعه بسیار بادوام است و به ندرت خراب می‌شود. تنها زمانی به تعویض آن فکر کنید که از سلامت کامل سیم‌کشی، سنسورها، عملگرها و سیستم تغذیه اطمینان حاصل کرده‌اید.
نکته بسیار مهم در تعویض ECM:
- ECM برای R330LC-9S نیازمند پروگرام‌ریزی و پیکربندی (Programming/Flashing) با نرم‌افزار تخصصی هیوندای است.
- پس از نصب ECM جدید، باید داده‌های کالیبراسیون انژکتورها (Injector Calibration Codes) و سایر پارامترهای خاص موتور و ماشین به آن منتقل شود. در غیر این صورت، موتور یا اصلاً روشن نخواهد شد یا با عملکرد بسیار بد و خطرناک کار خواهد کرد. این کار باید توسط تکنسین آموزش‌دیده انجام شود.
نتیجه‌گیری:
ECM در بیل مکانیکی هیوندای R330LC-9S، قلب تپنده سیستم مدیریت موتور و جزء لاینفک سیستم هوشمند CAPO است. این کنترلر با پردازش حجم عظیمی از داده‌ها و هماهنگی بی‌وقفه با واحد کنترل هیدرولیک، تضمین می‌کند که این ماشین قدرتمند بتواند سخت‌ترین کارها را با حداکثر بهره‌وری، حداقل مصرف سوخت و بالاترین سطح از قابلیت اطمینان انجام دهد.ECU بیل مکانیکی هیوندای R330LC-9S
