یکی از محبوب‌ترین و پیشرفته‌ترین مدل‌های بیل مکانیکی هیوندای، یعنی R220LC-9S رفته‌اید. سیستم الکترونیکی و کنترلی سری 9S هیوندای یک جهش بزرگ نسبت به نسل‌های قبلی (مانند سری 7) محسوب می‌شود و درک عملکرد ECU آن برای اپراتورها و تکنسین‌ها بسیار حیاتی است.

در ادامه، یک تحلیل جامع، فنی و ساختاریافته در مورد ECU بیل مکانیکی هیوندای R220LC-9S ارائه می‌گردد.

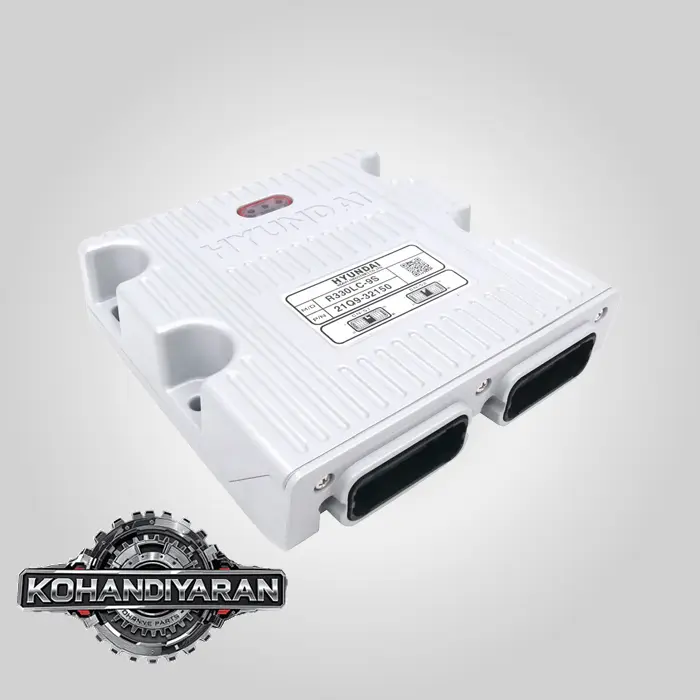

تحلیل جامع سیستم کنترل الکترونیکی (ECU) در بیل مکانیکی هیوندای R220LC-9S

مقدمه: معماری کنترل در سری 9S

بیل مکانیکی هیوندای R220LC-9S از یک سیستم کنترل یکپارچه و هوشمند بهره می‌برد که هیوندای آن را CAPO (Computer Aided Power Optimization) می‌نامد. برخلاف مدل‌های قدیمی‌تر که ممکن بود چندین کنترلر پراکنده داشته باشند، در سری 9S دو کنترلر اصلی به عنوان مغز متفکر کل سیستم عمل می‌کنند:

1. MCU (Main Control Unit): واحد کنترل اصلی. این کنترلر معادل همان V-ECU (Vehicle Control Unit) در برندهای دیگر است. وظیفه اصلی آن مدیریت سیستم هیدرولیک، کنترل جوی‌استیک‌ها، مدیریت مدهای کاری، کنترل سیستم تهویه و ارتباط با نمایشگر پیشرفته داخل کابین است.
2. ECM (Engine Control Module): ماژول کنترل موتور. این همان ECU (Engine Control Unit) است که به طور انحصاری برای مدیریت و کنترل عملکرد موتور دیزل (معمولاً Hyundai HM5.9 یا Cummins B5.9 بسته به بازار هدف) طراحی شده است.

این دو کنترلر (MCU و ECM) از طریق یک شبکه پرسرعت CAN (Controller Area Network) به طور مداوم با یکدیگر، با نمایشگر و با سایر ماژول‌ها در ارتباط هستند. این ارتباط یکپارچه، اساس کار سیستم CAPO برای بهینه‌سازی همزمان قدرت موتور و توان هیدرولیک است.

در این مقاله، ما بر روی ECM (کامپیوتر موتور) تمرکز خواهیم کرد.

بخش 1: نقش و وظایف کلیدی ECM (کامپیوتر موتور) در R220LC-9S

ECM در این بیل مکانیکی، یک کامپیوتر قدرتمند است که عملکرد موتور را با دقت میلی‌ثانیه کنترل می‌کند. وظایف آن بسیار فراتر از یک کنترلر ساده است:

1. مدیریت دقیق سیستم سوخت‌رسانی کامان ریل (Common Rail):

• موتورهای سری 9S مجهز به سیستم سوخت‌رسانی پیشرفته کامان ریل (HPCR) هستند. ECM وظیفه کنترل سه پارامتر اصلی را بر عهده دارد:
• فشار ریل (Rail Pressure): ECM با کنترل دقیق شیر برقی ورودی پمپ فشار بالا (IMV یا SCV)، فشار داخل ریل سوخت را (که می‌تواند تا 1600 بار یا بیشتر برسد) بر اساس بار موتور و دور موتور تنظیم می‌کند.
• زمان‌بندی پاشش (Injection Timing): با استفاده از داده‌های سنسورهای موقعیت میل‌لنگ و میل‌بادامک، ECM بهترین لحظه را برای شروع پاشش در هر سیلندر تعیین می‌کند.
• مدت زمان پاشش (Injection Duration): با کنترل مدت زمان باز بودن انژکتورها، ECM مقدار دقیق سوخت تزریقی را مشخص می‌کند. این کنترل دقیق منجر به احتراق کامل‌تر، قدرت بیشتر، مصرف سوخت کمتر و آلایندگی پایین‌تر می‌شود.

2. بهینه‌سازی توان موتور (Power Optimization):

• ECM به طور مداوم از MCU دستوراتی در مورد نیاز سیستم هیدرولیک دریافت می‌کند.
• بر اساس این دستورات و همچنین مد کاری انتخاب شده توسط اپراتور (Power, Standard, Economy)، ECM گشتاور و توان خروجی موتور را تنظیم می‌کند. این هماهنگی از افت دور ناگهانی موتور زیر بارهای سنگین (Engine Stall) جلوگیری کرده و بازدهی را به حداکثر می‌رساند.

3. مدیریت هوای ورودی و سیستم‌های کاهنده آلایندگی:

• کنترل توربوشارژر: ECM می‌تواند توربوشارژرهای مجهز به Wastegate یا هندسه متغیر (VGT) را برای تأمین فشار بوست ایده‌آل در شرایط کاری مختلف کنترل کند.
• کنترل شیر EGR (Exhaust Gas Recirculation): برای تطابق با استانداردهای آلایندگی (مانند Tier 3)، ECM با باز و بسته کردن شیر EGR، مقداری از گازهای اگزوز را برای کاهش دمای احتراق و کاهش تولید NOx به منیفولد ورودی بازمی‌گرداند.

4. سیستم حفاظت و ایمنی موتور (Engine Protection System):

• ECM به طور لحظه‌ای پارامترهای حیاتی مانند دمای آب، فشار روغن، دمای سوخت و دمای هوای ورودی را پایش می‌کند.
• در صورت خروج هر یک از این پارامترها از محدوده مجاز، ECM به صورت هوشمند اقدامات زیر را انجام می‌دهد:
• مرحله اول: ثبت کد خطا و نمایش هشدار روی مانیتور.
• مرحله دوم (Derate): اگر وضعیت بحرانی ادامه یابد، ECM به طور خودکار توان خروجی موتور را کاهش می‌دهد تا از آسیب جدی به آن جلوگیری کند.
• مرحله سوم (Shutdown): در شرایط بسیار خطرناک (مانند افت کامل فشار روغن)، ECM می‌تواند دستور خاموش شدن کامل موتور را صادر کند.

5. سیستم عیب‌یابی پیشرفته (Advanced Diagnostics):

• ECM هرگونه نقص در سنسورها، عملگرها یا ارتباطات شبکه را تشخیص داده و به صورت یک کد خطا (Fault Code) مشخص در حافظه خود ذخیره می‌کند.
• این کدها به همراه توضیحات کامل، بر روی نمایشگر LCD رنگی 7 اینچی داخل کابین قابل مشاهده هستند، که فرآیند عیب‌یابی را برای اپراتور و تکنسین بسیار آسان می‌کند.

بخش ۲: ورودی‌ها و خروجی‌های اصلی ECM (سنسورها و عملگرها)

ECM برای تصمیم‌گیری و اجرای دستورات، به شبکه گسترده‌ای از سنسورها و عملگرها متصل است.

ورودی‌های اصلی (Inputs – Sensors):

• سنسور موقعیت میل‌لنگ (Crankshaft Position Sensor): برای تشخیص دور موتور (RPM) و موقعیت دقیق پیستون‌ها.
• سنسور موقعیت میل‌بادامک (Camshaft Position Sensor): برای شناسایی سیلندر شماره یک و هماهنگ‌سازی پاشش ترتیبی.
• سنسور فشار ریل (Rail Pressure Sensor): برای فیدبک لحظه‌ای از فشار سوخت در ریل مشترک.
• سنسور دمای آب (Coolant Temperature Sensor): برای کنترل ساسات الکترونیکی و حفاظت از موتور.
• سنسور فشار و دمای هوای ورودی (Boost Pressure & Temperature Sensor): برای اندازه‌گیری فشار و دمای هوا پس از توربوشارژر.
• سنسور دمای سوخت (Fuel Temperature Sensor): برای اصلاح چگالی سوخت و محافظت از سیستم.
• سنسور فشار اتمسفر (Atmospheric Pressure Sensor): معمولاً داخل خود ECM قرار دارد و برای تنظیم عملکرد موتور در ارتفاعات مختلف استفاده می‌شود.
• ورودی از شبکه CAN: دریافت فرمان‌ها از MCU (مانند درصد گاز، مد کاری انتخابی و نیاز هیدرولیک).

خروجی‌های اصلی (Outputs – Actuators):

• انژکتورهای الکترونیکی (Electronic Injectors): ECM به هر انژکتور پالس‌های الکتریکی دقیق ارسال می‌کند.
• شیر کنترل ورودی پمپ (IMV / SCV): برای تنظیم فشار ریل.
• شیر EGR: برای کنترل جریان گازهای خروجی.
• رله گرم‌کن‌ها (Glow Plug Relay): برای کمک به استارت در هوای سرد.
• خروجی به شبکه CAN: ارسال اطلاعات وضعیت موتور (دور، دما، مصرف سوخت، کدهای خطا و…) به MCU و نمایشگر.

(نمایشگر پیشرفته سری 9S که به طور مستقیم با ECM و MCU در ارتباط است و اطلاعات عیب‌یابی را نمایش می‌دهد)

بخش ۳: عیب‌یابی و نکات مهم مربوط به ECM

شایع‌ترین مشکلات مرتبط:

مشکلات اغلب به خود ECM مربوط نمی‌شوند، بلکه به اجزای پیرامونی آن برمی‌گردند:

1. مشکلات سیم‌کشی و کانکتور: لرزش و شرایط سخت کاری می‌تواند باعث قطعی، اتصال کوتاه یا سولفاته شدن پین‌ها در کانکتورهای ECM یا سنسورها شود. این شایع‌ترین علت مشکلات الکترونیکی است.
2. خرابی سنسورها: سنسورها به مرور زمان یا به دلیل شرایط محیطی ممکن است از کار بیفتند و اطلاعات غلط به ECM ارسال کنند.
3. مشکلات تغذیه: ضعف باتری، خرابی دینام یا مشکل در جعبه فیوز و رله‌ها می‌تواند باعث نرسیدن ولتاژ صحیح به ECM و عملکرد نادرست آن شود.

علائم خرابی احتمالی خود ECM:

• عدم روشن شدن کامل دستگاه: در حالی که برق پشت آمپر وجود دارد.
• از کار افتادن همزمان چندین سنسور و نمایش کدهای خطای غیرمرتبط.
• عدم امکان برقراری ارتباط با ECM از طریق دستگاه دیاگ یا نمایشگر.
• خاموش شدن ناگهانی و غیرقابل پیش‌بینی موتور.

مراحل عیب‌یابی سیستماتیک:

1. وارد منوی عیب‌یابی نمایشگر شوید: نمایشگر سری 9S دارای منوی سرویس و عیب‌یابی بسیار قدرتمندی است. کدهای خطای فعال (Active) و ذخیره شده (Logged) را بررسی کنید. هر کد شما را به سمت یک بخش خاص هدایت می‌کند.
2. بازرسی چشمی: کانکتورهای اصلی ECM، MCU و همچنین کانکتورهای سنسورهای مرتبط با کد خطا را به دقت بررسی کنید.
3. بررسی تغذیه ECM: ولتاژ ورودی و اتصال بدنه (منفی) به ECM را با استفاده از مولتی‌متر اندازه‌گیری کنید.
4. تست سنسور و سیم‌کشی: با استفاده از نقشه سیم‌کشی دستگاه، سیم‌های بین سنسور مشکوک و ECM را از نظر پیوستگی (Continuity) و عدم اتصال به بدنه تست کنید.

نکته حیاتی در مورد تعویض ECM:

• ECM در بیل مکانیکی R220LC-9S یک قطعه “Plug and Play” نیست.
• پس از نصب یک ECM جدید (یا حتی استوک)، باید آن را با استفاده از نرم‌افزار تخصصی هیوندای (Hi-Mate / Mobile-Mate) برای دستگاه پروگرام و پیکربندی (Programming/Configuration) کرد.
• در این فرآیند، اطلاعاتی مانند شماره سریال موتور، تنظیمات انژکتورها و سایر پارامترهای خاص دستگاه به حافظه ECM منتقل می‌شود. عدم انجام این کار منجر به عدم کارکرد صحیح یا حتی روشن نشدن موتور خواهد شد.

نتیجه‌گیری:

ECM در بیل مکانیکی هیوندای R220LC-9S یک جزء محوری در سیستم کنترل پیشرفته CAPO است. این کامپیوتر با پردازش آنی اطلاعات از ده‌ها سنسور و برقراری ارتباط مداوم با کنترلر هیدرولیک (MCU)، موفق به دستیابی به تعادلی بی‌نظیر بین قدرت، سرعت و بهره‌وری سوخت شده است. برای نگهداری و تعمیر این ماشین، داشتن درک عمیق از این سیستم و استفاده از ابزارهای تشخیصی مدرن، یک ضرورت انکارناپذیر است.
