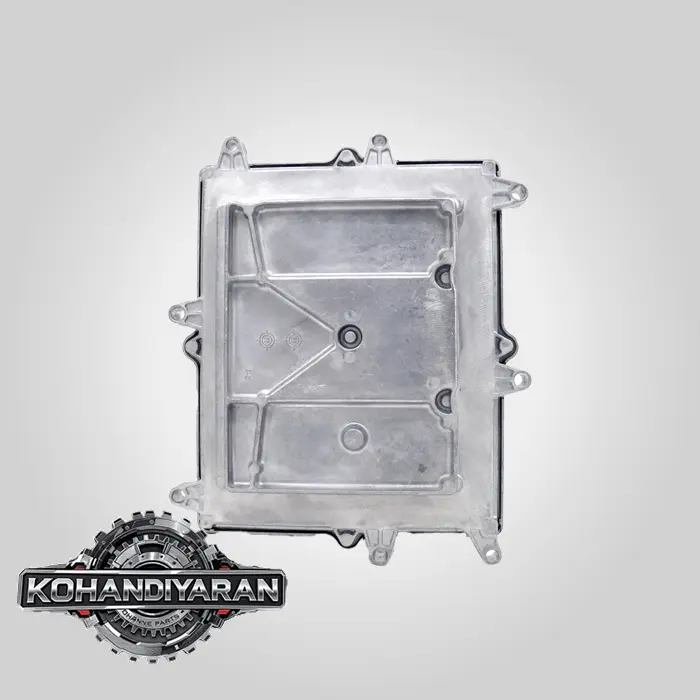

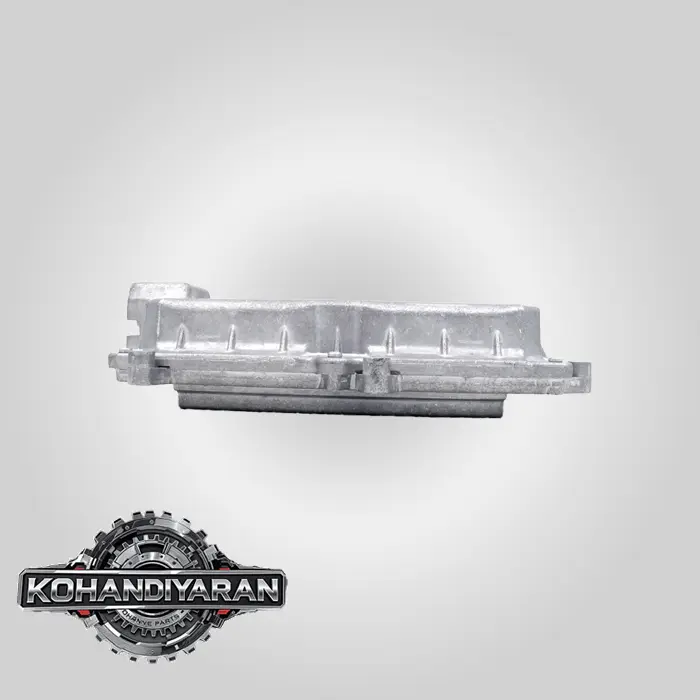

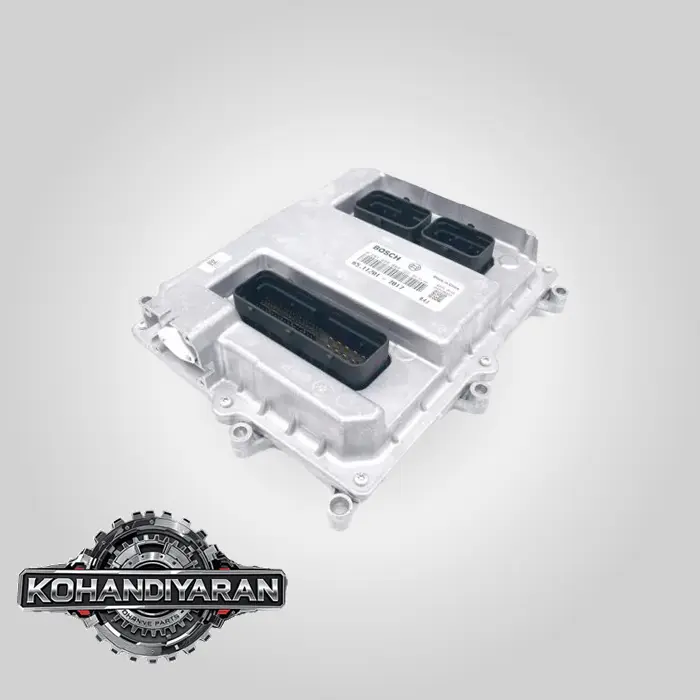

ECU (واحد کنترل الکترونیکی) یا کامپیوتر موتور در بیل مکانیکی دوسان DX230، مغز متفکر و مرکز فرماندهی این ماشین قدرتمند به حساب می‌آید. این قطعه نقشی حیاتی در عملکرد، بازدهی، و عیب‌یابی دستگاه دارد.

در ادامه، یک تحلیل جامع و فنی در مورد ECU بیل مکانیکی دوسان مدل DX230 ارائه می‌شود.

تحلیل جامع ECU بیل مکانیکی دوسان DX230 (Doosan DX230 Excavator ECU)

مقدمه:

بیل مکانیکی دوسان DX230، مانند سایر ماشین‌آلات سنگین مدرن، از یک شبکه پیچیده الکترونیکی برای کنترل و هماهنگی بخش‌های مختلف خود بهره می‌برد. در مرکز این شبکه، دو واحد کنترل اصلی قرار دارند که اغلب با هم در ارتباط هستند:

1. ECU (Engine Control Unit): واحد کنترل موتور. که به آن ECM (Engine Control Module) یا e-EPOS (Electronic Power Optimizing System) در نسل‌های مختلف دوسان نیز گفته می‌شود. این قطعه منحصراً وظیفه کنترل و مدیریت موتور دیزل را بر عهده دارد.
2. V-ECU (Vehicle Control Unit): واحد کنترل دستگاه. این کامپیوتر وظیفه مدیریت سیستم هیدرولیک، کنترل ادوات (مانند باکت، استیک، بوم)، سیستم تهویه و نمایشگر داخل کابین را دارد.

این دو کامپیوتر دائماً از طریق یک شبکه ارتباطی استاندارد به نام CAN-Bus (Controller Area Network) با یکدیگر داده تبادل می‌کنند تا عملکرد هماهنگ و بهینه‌ای را برای کل دستگاه فراهم آورند. در این مقاله تمرکز ما بر روی ECU یا کامپیوتر موتور خواهد بود.

بخش ۱: وظایف اصلی ECU در دوسان DX230

ECU مغز متفکر موتور دیزل دوسان DB58TIS یا مدل‌های مشابهی است که روی این بیل مکانیکی نصب می‌شود. وظایف کلیدی آن عبارتند از:

1. کنترل دقیق پاشش سوخت:

• زمان‌بندی پاشش (Injection Timing): ECU با دریافت اطلاعات از سنسور موقعیت میل‌لنگ و میل سوپاپ، دقیق‌ترین زمان را برای پاشش سوخت به داخل سیلندر محاسبه می‌کند. این کار برای به حداکثر رساندن قدرت و به حداقل رساندن مصرف سوخت و آلایندگی ضروری است.
• میزان پاشش (Injection Quantity): بر اساس اطلاعات دریافتی از پتانسیومتر پدال گاز (یا سلکتور مد کاری)، دمای موتور، فشار هوای ورودی و دور موتور، ECU مقدار دقیق سوخت مورد نیاز برای هر لحظه را تعیین می‌کند.
• فشار پاشش (در سیستم‌های کامان ریل): ECU فشار ریل سوخت را از طریق کنترل شیر کنترل فشار (Pressure Control Valve) یا پمپ فشار بالا تنظیم می‌کند تا اتمیزاسیون سوخت در بهترین حالت ممکن انجام شود.

2. کنترل هوای ورودی:

• مدیریت توربوشارژر (در مدل‌های مجهز): در توربوشارژرهای با هندسه متغیر (VGT)، ECU زاویه پره‌های توربین را برای بهینه‌سازی فشار بوست در دورهای مختلف موتور تنظیم می‌کند.
• کنترل شیر EGR (Exhaust Gas Recirculation): برای کاهش آلایندگی اکسیدهای نیتروژن (NOx)، ECU در شرایط خاصی مقداری از گازهای خروجی اگزوز را از طریق شیر EGR به منیفولد هوای ورودی بازمی‌گرداند.

3. مدیریت و حفاظت از موتور:

• مانیتورینگ پارامترهای حیاتی: ECU به طور مداوم دمای آب، دمای روغن، فشار روغن، دمای هوای ورودی، و دور موتور را پایش می‌کند.
• فعال‌سازی حالت‌های حفاظتی (Limp Mode): در صورت تشخیص یک وضعیت خطرناک (مانند داغ شدن بیش از حد موتور یا افت فشار روغن)، ECU به طور خودکار قدرت موتور را کاهش می‌دهد تا از آسیب‌های جدی جلوگیری کند و به اپراتور هشدار می‌دهد.

4. سیستم عیب‌یابی پیشرفته (On-Board Diagnostics – OBD):

• ECU تمام سنسورها و عملگرهای متصل به خود را نظارت می‌کند.
• در صورت بروز خطا، یک کد خطا (Fault Code) مشخص را در حافظه خود ذخیره می‌کند.
• این کدهای خطا از طریق نمایشگر داخل کابین یا با استفاده از دستگاه دیاگ تخصصی قابل مشاهده هستند و فرآیند تعمیر و عیب‌یابی را بسیار سریع‌تر و دقیق‌تر می‌کنند.

5. ارتباط با سایر کنترلرها:

• ECU اطلاعاتی مانند دور موتور، گشتاور تولیدی و میزان مصرف سوخت را از طریق شبکه CAN-Bus برای V-ECU ارسال می‌کند تا V-ECU بتواند پمپ هیدرولیک را متناسب با قدرت موتور تنظیم کند. این هماهنگی به سیستم e-EPOS معروف است و باعث می‌شود که موتور هیچ‌گاه زیر بار اضافی قرار نگیرد (Under-load) و همواره در بهینه‌ترین نقطه کاری خود فعالیت کند.

بخش ۲: ورودی‌ها و خروجی‌های اصلی ECU

ECU برای انجام وظایف خود، اطلاعات را از سنسورهای مختلف (ورودی‌ها) دریافت کرده و دستورات را به عملگرها (خروجی‌ها) ارسال می‌کند.

ورودی‌های کلیدی (Inputs – Sensors):

• سنسور موقعیت میل‌لنگ (Crankshaft Position Sensor): مهم‌ترین سنسور برای تعیین دور موتور و موقعیت پیستون‌ها.
• سنسور موقعیت میل سوپاپ (Camshaft Position Sensor): برای تعیین دقیق سیکل موتور (مکش، تراکم، احتراق، تخلیه) و هماهنگی پاشش سوخت.
• سنسور فشار ریل سوخت (Rail Pressure Sensor): فشار لحظه‌ای سوخت در سیستم کامان ریل را گزارش می‌دهد.
• سنسور دمای آب (Coolant Temperature Sensor): برای تنظیم ساسات خودکار در هنگام سرد بودن و محافظت در برابر جوش آوردن.
• سنسور فشار روغن (Oil Pressure Sensor): برای حفاظت از موتور در برابر کارکرد بدون روغن.
• سنسور فشار هوای منیفولد (Manifold Air Pressure – MAP Sensor): میزان هوای ورودی (فشار بوست) را اندازه‌گیری می‌کند.
• سنسور دمای هوای ورودی (Intake Air Temperature Sensor): برای محاسبه چگالی هوا.
• پتانسیومتر یا سلکتور گاز (Throttle Position Sensor/Selector): درخواست اپراتور برای افزایش یا کاهش قدرت را به ECU اعلام می‌کند.

خروجی‌های کلیدی (Outputs – Actuators):

• انژکتورها (Injectors): ECU با ارسال پالس‌های الکتریکی، سوزن انژکتورها را برای پاشش سوخت باز و بسته می‌کند.
• شیر کنترل فشار پمپ (Suction Control Valve – SCV): برای تنظیم دبی ورودی به پمپ فشار بالا و در نتیجه کنترل فشار ریل.
• شیر EGR: برای کنترل میزان باز و بسته بودن آن.
• عملگر توربوشارژر VGT (در صورت وجود).
• رله گرم‌کن‌ها (Glow Plug Relay): برای کمک به استارت در هوای سرد.
• ارسال دیتا به شبکه CAN-Bus: برای ارتباط با نمایشگر و V-ECU.

(تصویر شماتیک از نحوه ارتباط ECU با سنسورها و عملگرها)

بخش ۳: نشانه‌های خرابی ECU و عیب‌یابی

خرابی خود ECU یک اتفاق نادر است، زیرا این قطعه برای کار در شرایط سخت (لرزش، حرارت و رطوبت) طراحی شده است. با این حال، مشکلات زیر می‌تواند به ECU مربوط باشد:

علائم شایع:

• موتور روشن نمی‌شود: در حالی که استارت می‌خورد.
• کارکرد نامنظم و پرت‌وپرت موتور (Misfiring).
• کاهش شدید قدرت و افزایش مصرف سوخت.
• روشن شدن چراغ چک موتور (Check Engine) و نمایش کدهای خطای متعدد و غیرمرتبط.
• عدم ارتباط دستگاه دیاگ با ECU.
• خاموش شدن ناگهانی موتور در حین کار.

مراحل عیب‌یابی:

1. بررسی اتصالات: اولین و مهم‌ترین قدم، بررسی سوکت‌ها و کانکتورهای متصل به ECU است. شل بودن، سولفاته زدن یا قطعی در سیم‌کشی، شایع‌ترین دلیل مشکلات مرتبط با ECU است.
2. خواندن کدهای خطا: با استفاده از دستگاه دیاگ تخصصی دوسان، کدهای خطا را بخوانید. کدها شما را مستقیماً به سمت سنسور یا عملگر معیوب راهنمایی می‌کنند.
3. بررسی تغذیه ECU: از رسیدن ولتاژ صحیح (برق مثبت و منفی) به پایه‌های مربوطه در سوکت ECU اطمینان حاصل کنید.
4. تست سیم‌کشی: سیم‌کشی بین ECU و سنسور/عملگر مشکوک را از نظر قطعی یا اتصالی به بدنه بررسی کنید (تست پیوستگی یا Continuity Test).
5. تعویض ECU (به عنوان آخرین راه‌حل): اگر تمام مراحل بالا انجام شد و مشکل همچنان پابرجا بود، ممکن است خود ECU آسیب دیده باشد.

نکته بسیار مهم: قبل از تعویض ECU، حتماً از سالم بودن تمام سنسورها، عملگرها و سیم‌کشی اطمینان حاصل کنید. همچنین ECU جدید ممکن است نیاز به پروگرامینگ و کدینگ با توجه به شماره سریال دستگاه و مشخصات موتور داشته باشد تا به درستی کار کند. این کار باید توسط تکنسین ماهر و با استفاده از نرم‌افزار تخصصی دوسان انجام شود.

نتیجه‌گیری:

ECU در بیل مکانیکی دوسان DX230 یک قطعه فوق‌پیشرفته و حیاتی است که عملکرد بهینه، قدرت بالا و مصرف سوخت کم را تضمین می‌کند. درک وظایف، ورودی‌ها، خروجی‌ها و نحوه ارتباط آن با سایر بخش‌های دستگاه، کلید اصلی برای عیب‌یابی سریع و نگهداری صحیح این ماشین‌آلات ارزشمند است. همواره به یاد داشته باشید که در مواجهه با مشکلات الکترونیکی، رویکرد سیستماتیک و شروع از بررسی‌های ساده (اتصالات و سیم‌کشی) بهترین راه برای رسیدن به نتیجه است.
