کیت هیدروموتور گردان بیل مکانیکی R320-7

عالی. درخواست شما مربوط به یکی از مهم‌ترین و پرکارترین اجزای بیل مکانیکی **هیوندای R320LC-7** یعنی **کیت تعمیراتی هیدروموتور گردان (Swing Motor Seal Kit)** است. این قطعه وظیفه آب‌بندی و بازسازی بخش هیدرولیکی سیستم گردان را بر عهده دارد که خرابی آن منجر به نشت روغن، ضعف در چرخش و توقف کامل دستگاه می‌شود.کیت هیدروموتور گردان بیل مکانیکی R320-7

در ادامه، تحلیل فنی کامل و جامعی برای این کیت ارائه می‌گردد.

—

### **مرحله ۱: شناسایی دقیق سیستم و قطعه**

* **دستگاه:** بیل مکانیکی چرخ زنجیری هیوندای مدل **$R320LC-7$** یا **$R320-7$**. پسوند `$LC$` به معنی Long Crawler (شاسی بلند) است و معمولاً تأثیری بر قطعات گردان ندارد. عدد `$-7$` نشان‌دهنده **سری 7** محصولات هیوندای است که قطعات آن با سری‌های دیگر مانند `$-9$` متفاوت است.

* **سیستم گردان (Swing System):** این سیستم از دو بخش اصلی تشکیل شده است:
1. **هیدروموتور گردان (Swing Motor):** یک موتور هیدرولیکی از نوع پیستونی محوری (Axial Piston Motor) که نیروی هیدرولیکی را از پمپ اصلی دریافت و به حرکت چرخشی تبدیل می‌کند.
2. **گیربکس گردان (Swing Reduction Gearbox):** یک گیربکس سیاره‌ای (Planetary Gearbox) که سرعت بالای هیدروموتور را کاهش داده و گشتاور آن را به شدت افزایش می‌دهد تا توانایی چرخاندن دکل و کابین سنگین دستگاه را داشته باشد.

* **قطعه مورد درخواست (کیت لوازم):** کیت درخواستی شما، **”کیت آب‌بندی هیدروموتور گردان”** است. این کیت **شامل قطعات گیربکس نمی‌شود** و فقط برای تعمیر و آب‌بندی بخش **هیدروموتور** به کار می‌رود.

* **سازنده هیدروموتور:** هیوندای در بیل‌های مکانیکی سری 7 خود عمدتاً از هیدروموتورهای ساخت شرکت **کاوازاکی (Kawasaki)** ژاپن استفاده کرده است. برای مدل $R320-7$، هیدروموتور گردان به احتمال زیاد مدل **$M5X180CHB$** کاوازاکی است.

### **مرحله ۲: شماره فنی (Part Number)**

پیدا کردن شماره فنی دقیق برای کیت‌های تعمیراتی بسیار حیاتی است. بهترین و مطمئن‌ترین راه، ارائه **شماره سریال دستگاه (Machine Serial Number)** به فروشنده است. با این حال، شماره‌های فنی رایج برای این کیت به شرح زیر است:

* **شماره فنی کیت لوازم هیدروموتور گردان (Hyundai Part No.):**
* **`XJBN-01035`**
* این شماره فنی، کد اصلی هیوندای برای **کیت کامل تعمیراتی هیدروموتور گردان** در بیل $R320LC-7$ است.

* **شماره فنی مجموعه کامل هیدروموتور و گیربکس (برای مقایسه):**
* `31Q9-10010` یا `31Q9-10011`
* این کد مربوط به مجموعه کامل و مونتاژ شده هیدروموتور و گیربکس گردان است که قیمت آن بسیار بالاتر از کیت لوازم می‌باشد.

**توصیه اکید:** قبل از هرگونه خرید، شماره فنی را با شماره سریال دستگاه خود از طریق نمایندگی‌های هیوندای یا فروشندگان معتبر قطعات چک کنید، زیرا ممکن است در تولیدات مختلف از مدل‌های متفاوتی استفاده شده باشد.کیت هیدروموتور گردان بیل مکانیکی R320-7

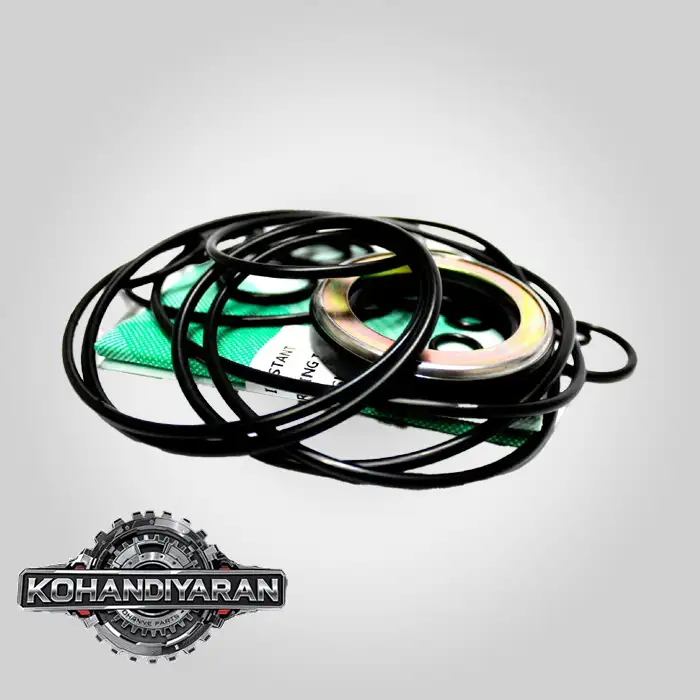

### **مرحله ۳: اجزای اصلی کیت لوازم (Seal Kit Contents)**

کیت `XJBN-01035` معمولاً شامل تمام قطعات آب‌بندی و برخی قطعات سایشی بخش هیدروموتور است:

* **اورینگ‌ها (O-rings):** مجموعه‌ای کامل از اورینگ‌ها در سایزهای مختلف برای آب‌بندی تمامی اتصالات و قطعات داخلی. معمولاً از جنس **NBR** (مقاوم به روغن) یا **Viton** (مقاوم به حرارت و مواد شیمیایی) هستند.
* **پکینگ‌ها و سیل‌های پیستون (Piston Seals & Packings):** سیل‌های مخصوصی که روی پیستون‌های هیدروموتور نصب شده و از نشت روغن بین آن‌ها جلوگیری می‌کنند.
* **کاسه نمد شافت اصلی (Main Shaft Seal / Oil Seal):** یکی از مهم‌ترین قطعات کیت که وظیفه آب‌بندی شافت خروجی هیدروموتور به گیربکس را بر عهده دارد. خرابی این قطعه باعث نشت روغن هیدرولیک به داخل گیربکس گردان می‌شود.
* **بکینگ رینگ‌ها (Back-up Rings):** حلقه‌های پلاستیکی یا تفلونی (PTFE) که پشت اورینگ‌ها قرار می‌گیرند تا از آن‌ها در برابر فشارهای بالا محافظت کنند.
* **واشرهای فلزی و فیبری (Gaskets & Washers):** برای آب‌بندی سطوح صاف مانند پوسته ولو پلیت.
* **گردگیر (Dust Seal):** برای جلوگیری از ورود گرد و غبار به داخل مجموعه شافت.

### **مرحله ۴: علائم خرابی و نیاز به تعویض کیت**

چه زمانی باید به فکر تعویض کیت لوازم هیدروموتور گردان باشید؟

1. **نشت خارجی روغن هیدرولیک:** مشاهده روغن‌ریزی از محل اتصال هیدروموتور به گیربکس یا از اطراف شلنگ‌های ورودی.
2. **نشت داخلی و ضعف گردان:**
* **کاهش قدرت گردان:** دستگاه در شیب یا زیر بار به سختی می‌چرخد.کیت هیدروموتور گردان بیل مکانیکی R320-7
* **دریفت کردن یا چرخش خود به خود (Swing Drift):** هنگامی که اهرم گردان در حالت خلاص است، دکل به آرامی (به خصوص در شیب) شروع به چرخیدن می‌کند. این نشانه نشت داخلی در هیدروموتور است.
* **صدای غیرعادی:** شنیدن صدای زوزه یا ناله از هیدروموتور هنگام کار.
3. **مخلوط شدن روغن هیدرولیک با واسکازین گیربکس:**
* **علامت:** هنگام تخلیه یا چک کردن سطح واسکازین گیربکس گردان، متوجه **افزایش سطح** و **رقیق شدن** آن می‌شوید. این به دلیل خرابی کاسه نمد شافت اصلی و نفوذ روغن هیدرولیک (که فشار بالاتری دارد) به داخل پوسته گیربکس است. این حالت بسیار خطرناک است و به سرعت به چرخدنده‌ها و بلبرینگ‌های گیربکس آسیب می‌زند.
4. **داغ شدن بیش از حد هیدروموتور:** ناشی از اصطکاک داخلی به دلیل فرسودگی قطعات.

### **مرحله ۵: نکات کلیدی نصب و تعمیر**

تعمیر هیدروموتور گردان یک کار **تخصصی** است و نیازمند دانش هیدرولیک، ابزار دقیق و محیطی کاملاً تمیز می‌باشد.

1. **تمیزی مطلق:** کوچکترین ذره آلودگی می‌تواند ولو پلیت (Valve Plate) و سطح بلوک سیلندر (Cylinder Block) را که با دقت بسیار بالایی سنگ خورده‌اند، خراش داده و کل تعمیر را بی‌فایده کند.
2. **بازرسی قطعات سخت:** هنگام باز کردن هیدروموتور، فقط به تعویض لوازم اکتفا نکنید. قطعات زیر باید به دقت بازرسی شوند:
* **بلوک سیلندر و پیستون‌ها:** از نظر هرگونه خراش، خوردگی یا تغییر رنگ ناشی از حرارت.
* **ولو پلیت (صفحه برنجی):** سطح آن باید کاملاً صاف و بدون خط و خش باشد.
* **بلبرینگ‌ها:** از نظر لقی و سلامت.
3. **استفاده از ابزار مناسب:** برای جا زدن کاسه نمد و سیل‌ها حتماً از ابزار مخصوص استفاده کنید تا آسیب نبینند.
4. **روانکاری اولیه:** قبل از بستن، تمام قطعات داخلی و لوازم آب‌بندی را با روغن هیدرولیک تمیز آغشته کنید.
5. **تخلیه واسکازین گیربکس:** حتماً واسکازین گیربکس گردان را نیز به طور کامل تخلیه و با واسکازین نو با گرید توصیه شده توسط سازنده (معمولاً $EP90$ یا مشابه) جایگزین کنید.

**توصیه نهایی:** با توجه به حساسیت بسیار بالای هیدروموتور، قویاً توصیه می‌شود از **کیت‌های اصلی هیوندای (Genuine)** یا **کیت‌های OEM با کیفیت بالا (مانند NOK ژاپن)** استفاده کنید. استفاده از کیت‌های متفرقه و ارزان‌قیمت ریسک خرابی مجدد در کوتاه‌مدت را به شدت افزایش می‌دهد.کیت هیدروموتور گردان بیل مکانیکی R320-7
