کیت شیر کنترل هیدرولیک بیل مکانیکی کوماتسو PC200-7

بسیار عالی. انتخاب شما یکی از محبوب‌ترین، قابل اعتمادترین و پرکاربردترین بیل‌های مکانیکی در سراسر جهان و به ویژه در ایران است: **کوماتسو PC200-7**. این دستگاه به دلیل مهندسی دقیق، دوام بالا و سیستم هیدرولیک پیشرفته (در زمان خود) شهرت دارد. شیر کنترل اصلی (Main Control Valve) در این مدل، یک مجموعه پیچیده و بسیار دقیق است و آب‌بندی صحیح آن برای حفظ کارایی و قدرت دستگاه نقشی حیاتی دارد.کیت شیر کنترل هیدرولیک بیل مکانیکی کوماتسو PC200-7

در ادامه، راهنمای فنی جامع و تخصصی برای **کیت آب‌بندی شیر کنترل اصلی (Main Control Valve Seal Kit)** بیل مکانیکی **Komatsu PC200-7** ارائه می‌شود.

—

### **مرحله ۱: شناسایی دقیق قطعه و مدل دستگاه**

* **نام قطعه:** کیت آب‌بندی شیر کنترل اصلی (Seal Kit, Main Control Valve)
* **دستگاه:** بیل مکانیکی کوماتسو سری 200 خط 7. مدل‌های دقیق شامل:
* **PC200-7 / PC200LC-7** (رایج‌ترین مدل‌ها)
* **PC220-7 / PC220LC-7** (مدل سنگین‌تر که اغلب از همین شیر کنترل یا نسخه بسیار مشابهی استفاده می‌کند)
* **عملکرد قطعه:** شیر کنترل اصلی در بیل PC200-7، که با نام مدل **CLSS (Closed-center Load Sensing System)** شناخته می‌شود، یک مجموعه هیدرولیکی بسیار پیشرفته است. این شیر کنترل که توسط خود **کوماتسو (Komatsu)** طراحی و ساخته شده، وظیفه توزیع هوشمند و دقیق جریان و فشار روغن هیدرولیک را بر اساس نیاز لحظه‌ای عملگرها (جک‌های بوم، استیک، باکت، موتور گردان و موتورهای حرکت) بر عهده دارد. این سیستم بهینه‌سازی شده، باعث کاهش اتلاف انرژی و افزایش سرعت و دقت کنترل می‌شود. کیت آب‌بندی، از نشت روغن به بیرون و همچنین نشت داخلی بین مدارهای مختلف (که باعث افت قدرت و کارایی می‌شود) جلوگیری می‌کند.

**انواع کیت آب‌بندی برای شیر کنترل PC200-7:**

1. **کیت آب‌بندی عمومی (Service Kit / Gasket Kit):** این کیت برای رفع **نشتی خارجی** از بین بلوک‌های شیر کنترل، درپوش‌ها و ولوهای فشار شکن استفاده می‌شود. این کیت، **رایج‌ترین قطعه مورد نیاز** برای تعمیرات معمول است.
2. **کیت آب‌بندی اسپول‌ها (Spool Seal Kit):** هر اسپول (قطعه متحرک داخل هر بلوک که حرکت یک عملگر را کنترل می‌کند) دارای کیت آب‌بندی مخصوص به خود است. این کیت‌ها برای تعمیرات اساسی (Overhaul)، رفع مشکلات عملکردی جدی مانند “نشست کردن” جک‌ها و یا نشتی از دو سر اسپول‌ها به کار می‌روند.کیت شیر کنترل هیدرولیک بیل مکانیکی کوماتسو PC200-7

### **مرحله ۲: شماره فنی (Part Number)**

کوماتسو به دلیل سیستم قطعه‌یابی بسیار دقیق و مدون خود شناخته می‌شود. شناسایی شماره فنی صحیح برای این قطعات بسیار مهم است.

* **شماره فنی کیت آب‌بندی عمومی شیر کنترل (رایج‌ترین و اصلی‌ترین):**
* **723-40-91101**
* این شماره فنی، کد رسمی و استاندارد کوماتسو برای کیت سرویس شیر کنترل **PC200-7** است. این کیت شامل تمام اورینگ‌ها، بک‌آپ رینگ‌ها و واشرهای لازم برای آب‌بندی اتصالات خارجی، درپوش‌ها و بلوک‌های اصلی شیر کنترل می‌باشد.

* **شماره فنی کیت آب‌بندی اسپول‌ها (برای تعمیرات اساسی):**
* کوماتسو برای هر اسپول، کیت مجزایی ارائه می‌دهد. این شماره‌ها معمولاً با الگوی مشابهی دنبال می‌شوند. به عنوان مثال:
* **کیت آب‌بندی اسپول بوم (Boom Spool Seal Kit):** 707-98-34130
* **کیت آب‌بندی اسپول استیک (Arm Spool Seal Kit):** 707-98-44160
* **کیت آب‌بندی اسپول باکت (Bucket Spool Seal Kit):** 707-98-36230
* این شماره‌ها ممکن است بر اساس سریال دستگاه کمی متفاوت باشند.

**توصیه قاطع:** برای جلوگیری از هرگونه اشتباه، **مدل دقیق و شماره سریال کامل دستگاه (Serial Number)** را از روی پلاک فلزی شاسی بخوانید و به یک فروشنده معتبر قطعات کوماتسو ارائه دهید. آن‌ها با استفاده از سیستم آنلاین قطعه‌یابی کوماتسو (CSS)، شماره فنی ۱۰۰٪ دقیق را برای دستگاه شما تأیید خواهند کرد.

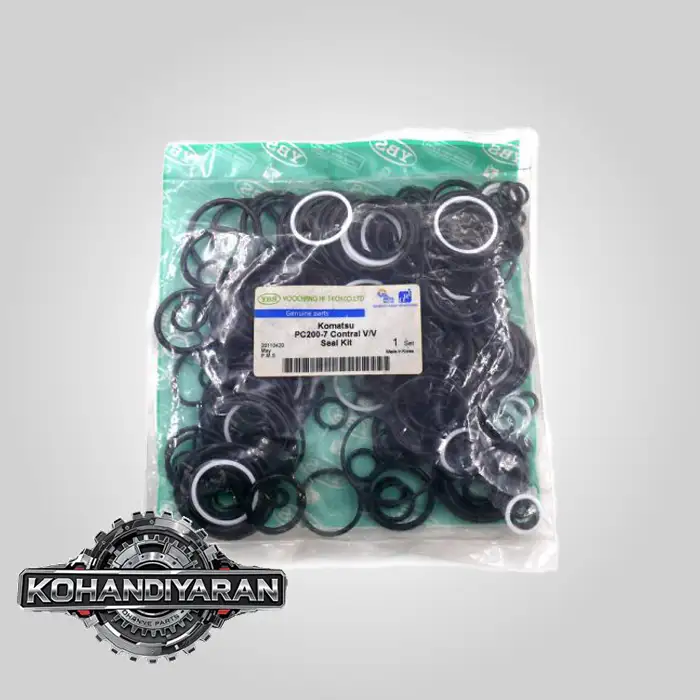

### **مرحله ۳: اجزای اصلی کیت آب‌بندی (محتویات کیت 723-40-91101)**

یک کیت اصلی کوماتسو (Komatsu Genuine Parts) شامل قطعاتی با بالاترین استاندارد کیفی است:

1. **اورینگ‌ها (O-Rings):**
* **جنس:** **NBR (لاستیک نیتریل)** با سختی (Durometer) دقیق و مهندسی‌شده برای مقاومت در برابر فشار و دمای بالای روغن در سیستم CLSS.
* **وظیفه:** ایجاد آب‌بندی اولیه استاتیک بین سطوح فلزی.

2. **رینگ‌های پشتیبان (Back-up Rings):**
* **جنس:** **PTFE (تفلون)**. این رینگ‌ها معمولاً به رنگ سفید یا گاهی آبی هستند.
* **وظیفه:** این قطعات حیاتی، در کنار اورینگ‌ها قرار گرفته و از آن‌ها در برابر فشار بسیار بالای سیستم (که در PC200-7 به $37.3 \text{ MPa}$ یا حدود $380 \text{ bar}$ می‌رسد) محافظت می‌کنند. آن‌ها مانع از “اکستروژن” یا بیرون‌زدگی اورینگ از شیار خود می‌شوند.

3. **واشرها و سیل‌های دیگر:** ممکن است شامل واشرهای مسی یا آلومینیومی برای اتصالات خاص روی شیر کنترل باشد.

### **مرحله ۴: علائم خرابی و زمان تعویض کیت**

خرابی آب‌بندهای شیر کنترل PC200-7 منجر به مشکلات جدی و قابل تشخیصی می‌شود:

* **نشت خارجی روغن:** واضح‌ترین علامت. مشاهده تعریق یا چکیدن روغن از بدنه شیر کنترل، به خصوص از بین بلوک‌ها یا زیر درپوش ولوهای فشارشکن.
* **افت قدرت و کندی دستگاه:** این مهم‌ترین علامت داخلی است. به دلیل نشت داخلی، فشار و جریان روغن هدر می‌رود و دستگاه در بلند کردن بار، حفاری یا حرکت دچار ضعف و کندی می‌شود.
* **”نشست کردن” یا “خالی کردن” جک‌ها:** پس از توقف کار، بوم یا استیک به آرامی پایین می‌آید. این مشکل معمولاً به دلیل نشت داخلی از آب‌بندهای اسپول یا ولوهای نگهدارنده بار (Load Holding Valves) است.
* **داغ شدن بیش از حد روغن هیدرولیک:** نشت داخلی مداوم روغن پرفشار، انرژی را مستقیماً به گرما تبدیل کرده و دمای کل سیستم را به شدت بالا می‌برد که برای پمپ و سایر اجزا بسیار مضر است.
* **عملکرد نامنظم و غیرقابل پیش‌بینی:** ممکن است حرکات دستگاه با تأخیر یا به صورت ناگهانی انجام شود.

### **مرحله ۵: نکات کلیدی نصب و نگهداری**

**هشدار: تعمیر شیر کنترل کوماتسو یک فرآیند بسیار دقیق و حساس است و نیازمند تخصص، ابزار دقیق و پاکیزگی مطلق می‌باشد.**

1. **تخصص و پاکیزگی:** این کار باید توسط یک **تکنسین آموزش‌دیده کوماتسو** یا یک هیدرولیک‌کار بسیار مجرب و در یک **محیط کاملاً تمیز و ایزوله** انجام شود. ورود کوچک‌ترین ذره آلودگی می‌تواند باعث خراشیدگی سطوح آب‌بندی و اسپول‌ها شده و خرابی دائمی مجموعه را به دنبال داشته باشد.
2. **کتاب راهنمای تعمیرات (Shop Manual):** استفاده از دفترچه راهنمای تعمیرات کوماتسو برای PC200-7 برای این کار **الزامی** است. این دفترچه شامل ترتیب دقیق باز و بست، گشتاور سفت کردن پیچ‌ها و تمام جزئیات فنی است.
3. **ابزار مخصوص و ترک‌متر:** برای باز و بست کردن شیر و نصب آب‌بندها به ابزار مناسب نیاز است. پیچ‌های بلند (Tie Rods) که بلوک‌ها را به هم متصل می‌کنند، باید با **ترک‌متر (Torque Wrench)** و طبق الگوی مشخص شده در دفترچه راهنما (به صورت ضربدری و مرحله‌ای) سفت شوند تا فشار به طور یکنواخت توزیع گردد.
4. **بازرسی دقیق قطعات:** پس از باز کردن بلوک‌ها، سطوح تماس آن‌ها و همچنین خود اسپول‌ها باید به دقت از نظر وجود **خراش، خوردگی، یا هرگونه آسیب** بررسی شوند. هرگونه آسیب به این سطوح، آب‌بندی را حتی با کیت نو غیرممکن می‌سازد.
5. **روانکاری:** تمام قطعات آب‌بندی را قبل از نصب با روغن هیدرولیک تمیز (همان نوعی که در دستگاه استفاده می‌شود) روانکاری کنید.

**توصیه نهایی برای خرید:**
اکیداً توصیه می‌شود که فقط از **کیت اصلی کوماتسو (Komatsu Genuine Parts)** با شماره فنی صحیح استفاده کنید. سیستم هیدرولیک CLSS بسیار حساس است و استفاده از قطعات متفرقه یا نامرغوب می‌تواند منجر به عملکرد ضعیف، نشتی مجدد و آسیب‌های بسیار پرهزینه‌تر به پمپ هیدرولیک و سایر اجزای گران‌قیمت سیستم شود.کیت شیر کنترل هیدرولیک بیل مکانیکی کوماتسو PC200-7
