کیت شیر کنترل بیل مکانیکی هیوندای R210-7

بسیار عالی. انتخاب شما یکی از متداول‌ترین و پرکاربردترین بیل‌های مکانیکی در بازار ایران و بسیاری از نقاط جهان است: **هیوندای R210LC-7**. این دستگاه به دلیل تعادل خوب بین قدرت، مصرف سوخت و هزینه‌های نگهداری، بسیار محبوب است. شیر کنترل اصلی (Main Control Valve) در این مدل، قلب تپنده سیستم هیدرولیک آن است و آب‌بندی صحیح آن برای حفظ کارایی دستگاه ضروری است.کیت شیر کنترل بیل مکانیکی هیوندای R210-7

در ادامه، راهنمای فنی جامع و تخصصی برای **کیت آب‌بندی شیر کنترل اصلی (Main Control Valve Seal Kit)** بیل مکانیکی **Hyundai R210-7** ارائه م *کیت شیر کنترل بیل مکانیکی هیوندای R210-7

### **مرحله ۱: شناسایی دقیق قطعه و مدل دستگاه**

* **نام قطعه:** کیت آب‌بندی شیر کنترل اصلی (Seal Kit, Main Control Valve)
* **دستگاه:** بیل مکانیکی هیوندای سری 210-7. این سری شامل مدل‌های زیر است که معمولاً از شیر کنترل و کیت‌های یکسانی بهره می‌برند:
* **Hyundai R210LC-7** (رایج‌ترین مدل)
* **Hyundai R210NLC-7** (شاسی باریک)
* **Hyundai R220LC-7** (مدل سنگین‌تر که اغلب شیر کنترل مشابهی دارد)
* **Hyundai R210LC-7A** و **R210LC-7H** (نسخه‌های به‌روز شده که ممکن است تفاوت‌های جزئی داشته باشند).
* **عملکرد قطعه:** شیر کنترل اصلی در بیل R210-7، یک مجموعه پیچیده از بلوک‌های هیدرولیکی است که توسط شرکت **کاوasaki (Kawasaki Precision Machinery – KPM)** ساخته شده است. این شیر کنترل که با نام مدل **KMX13R** شناخته می‌شود، وظیفه توزیع دقیق جریان و فشار روغن هیدرولیک را بر اساس فرمان‌های پایلوت (از جوی‌استیک‌ها) به سمت عملگرهای مختلف (جک‌های بوم، استیک، باکت، موتور گردان و موتورهای حرکت) بر عهده دارد. کیت آب‌بندی، از نشت روغن به بیرون و همچنین نشت داخلی بین مدارهای مختلف (که باعث افت قدرت می‌شود) جلوگیری می‌کند.

**نکته مهم:** همانند سایر بیل‌های مدرن، برای شیر کنترل R210-7 نیز دو دسته کیت اصلی وجود دارد:

1. **کیت آب‌بندی بین سکشن‌ها (Inter-Section Seal Kit / Gasket Kit):** این کیت برای رفع نشتی خارجی از بین بلوک‌های شیر کنترل به کار می‌رود و شامل اورینگ‌ها و بک‌آپ رینگ‌های بزرگ است. این کیت، رایج‌ترین قطعه مورد نیاز برای تعمیرات است.
2. **کیت آب‌بندی اسپول‌ها (Spool Seal Kit):** هر اسپول (قطعه متحرک داخل هر بلوک) دارای کیت آب‌بندی مخصوص به خود است. این کیت‌ها برای تعمیرات اساسی (Overhaul) و رفع مشکلات عملکردی مانند “نشست کردن” جک‌ها استفاده می‌شوند.

### **مرحله ۲: شماره فنی (Part Number)**

شناسایی شماره فنی صحیح برای قطعات هیوندای/کاوازاکی بسیار مهم است.کیت شیر کنترل بیل مکانیکی هیوندای R210-7

* **شماره فنی کیت آب‌بندی بین سکشن‌ها (رایج‌ترین و اصلی‌ترین):**
* **XKAH-00045**
* این شماره فنی، کد رسمی و شناخته‌شده هیوندای برای کیت آب‌بندی بین بلوک‌های شیر کنترل **R210LC-7** است. در اکثر مواقع، این همان کیتی است که برای رفع نشتی خارجی از بدنه شیر کنترل نیاز دارید.

* **شماره فنی کیت‌های آب‌بندی اسپول‌ها (برای تعمیرات اساسی):**
* برای هر عملکرد (بوم، استیک، و غیره) کیت‌های مجزایی وجود دارد. این کیت‌ها معمولاً با پیشوند **XKAH** شروع می‌شوند. به عنوان مثال:
* **کیت آب‌بندی اسپول بوم (Boom Spool Seal Kit):** XKAH-00050
* **کیت آب‌بندی اسپول استیک (Arm Spool Seal Kit):** XKAH-00051
* **کیت آب‌بندی ولو فشارشکن اصلی (Main Relief Valve Seal Kit):** XKAH-00046
* این شماره‌ها می‌توانند بر اساس نوع دقیق شیر کنترل کمی متفاوت باشند.

**توصیه قاطع:** برای جلوگیری از هرگونه اشتباه در خرید، **شماره سریال کامل دستگاه (Serial Number)** را به یک فروشنده معتبر قطعات هیوندای ارائه دهید. آن‌ها با استفاده از سیستم قطعه‌یابی هیوندای (HCE Parts)، شماره فنی دقیق و به‌روز را برای شیر کنترل نصب شده روی دستگاه شما تأیید خواهند کرد.

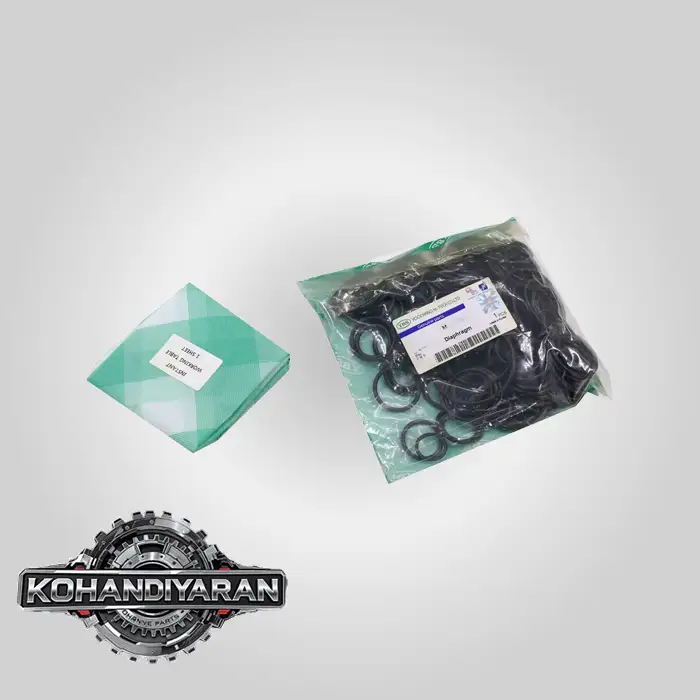

### **مرحله ۳: اجزای اصلی کیت آب‌بندی (محتویات کیت XKAH-00045)**

یک کیت اصلی و باکیفیت برای آب‌بندی بین سکشن‌های شیر کنترل R210-7 شامل اجزای زیر است که همگی ساخت کاوازاکی یا تأمین‌کنندگان معتبر آن (مانند NOK) هستند:

1. **اورینگ‌ها (O-Rings):**
* **جنس:** معمولاً از **NBR (لاستیک نیتریل)** با سختی بالا (سختی $90$ شور) برای مقاومت در برابر فشار و روغن هیدرولیک.
* **وظیفه:** ایجاد آب‌بندی اولیه و استاتیک بین سطوح فلزی و صاف بلوک‌ها.کیت شیر کنترل بیل مکانیکی هیوندای R210-7

2. **رینگ‌های پشتیبان (Back-up Rings):**
* **جنس:** **PTFE (تفلون)**. این رینگ‌ها معمولاً به رنگ سفید یا آبی روشن هستند و حالتی سخت دارند.
* **وظیفه:** این قطعات حیاتی، در شیار کنار اورینگ قرار می‌گیرند و از آن در برابر فشار بالای سیستم هیدرولیک (که در R210-7 به بیش از $330 \text{ bar}$ می‌رسد) محافظت می‌کنند. آن‌ها مانع از تغییر شکل و اکستروژن (بیرون‌زدگی) اورینگ از شیار خود می‌شوند.

### **مرحله ۴: علائم خرابی و زمان تعویض کیت**

خرابی آب‌بندهای شیر کنترل منجر به مشکلات جدی و قابل تشخیصی می‌شود:

* **نشت خارجی روغن:** واضح‌ترین علامت. مشاهده تعریق یا چکیدن روغن هیدرولیک از بین بلوک‌های شیر کنترل.
* **افت قدرت و کندی دستگاه:** نشت داخلی بین مدارها باعث هدر رفتن فشار و جریان روغن می‌شود. در نتیجه، عملگرها (جک‌ها و موتورها) ضعیف و کند عمل می‌کنند.
* **”نشست کردن” یا “خالی کردن” جک‌ها:** پس از توقف کار، بوم یا استیک به آرامی پایین می‌آید. این مشکل معمولاً به دلیل نشت داخلی از آب‌بندهای اسپول یا ولوهای قفل‌کننده (Lock Valves) داخل شیر کنترل است.
* **داغ شدن بیش از حد روغن هیدرولیک:** نشت داخلی مداوم روغن پرفشار به مسیر کم‌فشار، انرژی را به گرما تبدیل کرده و دمای کل سیستم را به شدت بالا می‌برد.
* **تداخل عملکردها:** در موارد شدید، ممکن است هنگام فعال کردن یک عملکرد، عملکرد دیگری نیز به صورت ناخواسته و ضعیف فعال شود.

### **مرحله ۵: نکات کلیدی نصب و نگهداری**

**هشدار: تعمیر شیر کنترل کاوازاکی یک کار بسیار دقیق و حساس است و نیازمند تخصص بالا می‌باشد.**

1. **تخصص و پاکیزگی مطلق:** این کار باید توسط یک **هیدرولیک‌کار مجرب** و در یک **محیط کاملاً تمیز و ایزوله** انجام شود. ورود کوچک‌ترین ذره آلودگی، شن یا براده به داخل شیر کنترل می‌تواند باعث خراشیدگی اسپول‌ها و خرابی دائمی مجموعه شود.
2. **علامت‌گذاری دقیق:** قبل از دمونتاژ، تمام شلنگ‌ها، اتصالات الکتریکی و ترتیب بلوک‌ها را به دقت علامت‌گذاری کنید. ترتیب سکشن‌ها در شیر کنترل‌های کاوازاکی بسیار مهم است.
3. **بازرسی سطوح:** پس از باز کردن بلوک‌ها، سطوح تماس آن‌ها باید به دقت از نظر وجود **خراش، خوردگی، یا تابیدگی** بررسی شوند. هرگونه آسیب به این سطوح، آب‌بندی را حتی با کیت نو غیرممکن می‌سازد.
4. **گشتاور مناسب:** پیچ‌های بلند (Tie Rods) که بلوک‌ها را به هم متصل می‌کنند، باید با **ترک‌متر (Torque Wrench)** و به صورت ضربدری و مرحله‌ای سفت شوند تا فشار به طور یکنواخت روی تمام آب‌بندها توزیع گردد. گشتاور دقیق باید از دفترچه راهنمای تعمیرات هیوندای استخراج شود.
5. **روانکاری:** تمام اورینگ‌ها و بک‌آپ رینگ‌ها را قبل از نصب با روغن هیدرولیک تمیز روانکاری کنید تا به نرمی در جای خود قرار گیرند و هنگام مونتاژ آسیب نبینند.کیت شیر کنترل بیل مکانیکی هیوندای R210-7

**توصیه نهایی برای خرید:**
با توجه به اینکه شیر کنترل این دستگاه ساخت کاوازاکی است، قویاً توصیه می‌شود از **کیت اصلی هیوندای (Hyundai Genuine Parts)** که در بسته‌بندی آن لوگوی کاوازاکی نیز دیده می‌شود، یا برندهای معتبر OEM مانند **NOK** که تأمین‌کننده اصلی آب‌بندها برای کاوازاکی است، استفاده کنید. سرمایه‌گذاری برای یک کیت باکیفیت، از هزینه‌های سنگین تعمیرات مجدد و آسیب به سایر قطعات هیدرولیک جلوگیری می‌کند.
