کیت شیر کنترل بیل مکانیکی دوسان DX300

عالی. به سراغ یکی از بیل‌های مکانیکی قدرتمند و محبوب در بازار ایران و خاورمیانه، یعنی **دوسان DX300** می‌رویم. این دستگاه که به خاطر قدرت، سرعت و سیستم هیدرولیک پیشرفته‌اش (e-EPOS) شناخته می‌شود، دارای یک شیر کنترل اصلی بسیار دقیق و پیچیده است. کیت آب‌بندی این شیر کنترل (Seal Kit) نقشی حیاتی در حفظ عملکرد بهینه و جلوگیری از افت توان دستگاه دارد.

در ادامه، راهنمای فنی کامل و جامعی برای **کیت آب‌بندی شیر کنترل اصلی (Main Control Valve Seal Kit)** بیل مکانیکی **Doosan DX300LC** (و مدل‌های مرتبط) ارائه می‌شود.

—کیت شیر کنترل بیل مکانیکی دوسان DX300

### **مرحله ۱: شناسایی دقیق قطعه و مدل دستگاه**

* **نام قطعه:** کیت آب‌بندی شیر کنترل اصلی (Seal Kit, Main Control Valve)
* **دستگاه:** بیل مکانیکی دوسان سری 300. این سری شامل مدل‌های زیر است که معمولاً از شیر کنترل و کیت‌های مشابهی استفاده می‌کنند:
* **Doosan DX300LC** (مدل استاندارد و بسیار رایج)
* **Doosan DX300LCA** (نسخه منطقه‌ای)
* **Daewoo Solar 300LC-V** (مدل قدیمی‌تر که DX300 بر پایه آن توسعه یافته و اشتراکات فنی زیادی با آن دارد)
* **عملکرد قطعه:** شیر کنترل اصلی در بیل‌های دوسان، یک مجموعه هیدرولیکی/الکترونیکی است که دستورات اپراتور (از جوی‌استیک‌ها) و فرمان‌های الکترونیکی (از کامپیوتر یا کنترلر e-EPOS) را به جریان و فشار دقیق روغن هیدرولیک تبدیل می‌کند. این شیر، روغن را به سمت جک‌های بوم، استیک، باکت، موتور گردان و موتورهای حرکت هدایت می‌کند. کیت آب‌بندی این مجموعه عظیم، از نشت روغن به بیرون و همچنین نشت داخلی بین مدارهای مختلف جلوگیری کرده و فشار کاری سیستم را حفظ می‌کند.

**نکته بسیار مهم:** مانند سایر بیل‌های مکانیکی مدرن، شیر کنترل DX300 نیز از چندین بلوک یا “سکشن” تشکیل شده است که با پیچ‌های بلند به هم متصل شده‌اند. بنابراین، دو نوع کیت اصلی برای تعمیر آن وجود دارد:

1. **کیت آب‌بندی بین سکشن‌ها (Inter-Section Seal Kit):** این کیت برای رفع نشتی‌های خارجی از بین بلوک‌ها استفاده می‌شود و شامل اورینگ‌ها و بک‌آپ رینگ‌های بزرگ است. این رایج‌ترین کیت مورد نیاز است.
2. **کیت آب‌بندی اسپول (Spool Seal Kit):** هر سکشن (مانند بوم، استیک و…) دارای یک اسپول متحرک است که کیت آب‌بندی مخصوص خود را دارد. برای تعمیرات اساسی (Overhaul)، به این کیت‌ها نیاز است.

### **مرحله ۲: شماره فنی (Part Number)**

شناسایی شماره فنی دقیق برای قطعات دوسان/دوو بسیار حیاتی است.

* **شماره فنی کیت آب‌بندی بین سکشن‌ها (رایج‌ترین و اصلی‌ترین):**
* **K1006122**
* این شماره فنی، کد اصلی و شناخته‌شده برای کیت آب‌بندی بین بلوک‌های شیر کنترل **DX300LC** است. در اکثر موارد، این همان قطعه‌ای است که برای رفع نشتی خارجی نیاز دارید.کیت شیر کنترل بیل مکانیکی دوسان DX300

* **شماره فنی کیت‌های آب‌بندی اسپول (برای تعمیرات اساسی):**
* هر اسپول کیت مجزای خود را دارد. برای مثال:
* **کیت ولو فشارشکن اصلی (Main Relief Valve Seal Kit):** K1006124
* **کیت ولوهای ایمنی/قفل‌کننده (Port Relief / Lock Valve Seal Kit):** K1006125
* این شماره‌ها می‌توانند بر اساس نوع شیر کنترل (که معمولاً ساخت شرکت **Tongyang** یا **KYB/Kayaba** برای دوسان است) کمی متفاوت باشند.

**توصیه حیاتی:** برای اطمینان ۱۰۰٪، **شماره سریال (Serial Number)** دستگاه خود را به همراه مدل دقیق (مثلاً DX300LCA) به فروشنده معتبر قطعات دوسان ارائه دهید. آن‌ها با استفاده از سیستم قطعه‌یابی دوسان (Doosan Parts Book)، شماره فنی دقیق و به‌روز را برای شما استعلام خواهند گرفت.

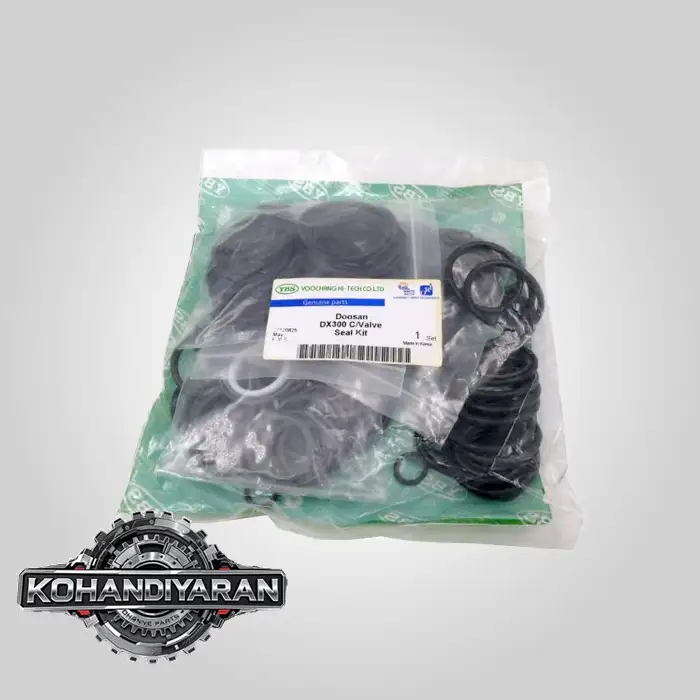

### **مرحله ۳: اجزای اصلی کیت آب‌بندی (محتویات کیت K1006122)**

یک کیت اصلی و باکیفیت برای آب‌بندی بین سکشن‌های شیر کنترل DX300 شامل اجزای زیر است که برای تحمل فشار و حرارت بالا طراحی شده‌اند:

1. **اورینگ‌ها (O-Rings):**
* **جنس:** معمولاً از **NBR (لاستیک نیتریل)** با سختی (Durometer) بالا برای مقاومت در برابر فشار و روغن هیدرولیک.
* **وظیفه:** آب‌بندی اصلی و استاتیک بین سطوح صاف بلوک‌های شیر کنترل.

2. **رینگ‌های پشتیبان (Back-up Rings):**
* **جنس:** **PTFE (تفلون)** یا **POM (پلی‌استال)**. این رینگ‌ها معمولاً به رنگ سفید هستند و حالتی سخت و غیرقابل انعطاف دارند.
* **وظیفه:** این قطعات حیاتی در شیار، کنار اورینگ قرار می‌گیرند. وظیفه آن‌ها جلوگیری از “فرار کردن” یا له شدن اورینگ تحت فشارهای دینامیکی و بسیار بالای سیستم هیدرولیک (که در DX300 به بیش از $350 \text{ bar}$ می‌رسد) است.

### **مرحله ۴: علائم خرابی و زمان تعویض کیت**

علائم فرسودگی کیت شیر کنترل کاملاً مشخص و هشداردهنده هستند:

* **نشت خارجی روغن:** این شایع‌ترین علامت است. مشاهده چکیدن یا تعریق روغن هیدرولیک از بین بلوک‌های شیر کنترل.
* **افت محسوس قدرت و سرعت:** اگر نشت داخلی بین مدارها رخ دهد، فشار و جریان روغن به عملگر مورد نظر نمی‌رسد و باعث کندی و ضعف در حرکت جک‌ها یا موتورها می‌شود.
* **”نشست کردن” جک‌ها:** بوم یا استیک دستگاه پس از خاموش شدن یا در حالت خلاص، به آرامی پایین می‌آید. این مشکل می‌تواند به دلیل نشت از آب‌بندهای اسپول یا ولوهای قفل‌کننده داخل شیر کنترل باشد.
* **گرم شدن بیش از حد سیستم هیدرولیک:** نشت داخلی مداوم روغن پرفشار به مسیر کم‌فشار، مانند یک المنت حرارتی عمل کرده و دمای روغن را به شدت بالا می‌برد.
* **عملکرد نامنظم و غیرقابل پیش‌بینی:** ممکن است دستگاه در حین کار دچار پرش یا لرزش شود که ناشی از نوسانات فشار به دلیل نشتی داخلی است.

### **مرحله ۵: نکات کلیدی نصب و نگهداری**

**هشدار: تعمیر شیر کنترل یک فرایند دقیق، حساس و نیازمند تخصص بالاست.**

1. **محیط تمیز و تکنسین ماهر:** این کار باید توسط یک **هیدرولیک‌کار باتجربه** در یک **محیط کاملاً پاکیزه و عاری از گرد و غبار** انجام شود. ورود یک ذره آلودگی می‌تواند به قیمت آسیب دیدن کل شیر کنترل تمام شود.
2. **علامت‌گذاری دقیق:** قبل از باز کردن، تمام شلنگ‌ها، اتصالات و ترتیب بلوک‌ها را با برچسب یا رنگ به دقت علامت‌گذاری کنید. ترتیب سکشن‌ها در شیر کنترل‌های مدرن بسیار مهم است.
3. **بازرسی دقیق سطوح:** پس از باز کردن و تمیز کردن بلوک‌ها، سطوح تماس آن‌ها باید به دقت از نظر وجود **خراش، خوردگی، یا تابیدگی** بررسی شوند. اگر سطح آسیب دیده باشد، تعویض کیت به تنهایی مشکل را حل نخواهد کرد.
4. **گشتاور یکنواخت:** پیچ‌های بلندی که بلوک‌ها را به هم متصل می‌کنند (Tie Rods)، باید با **ترک‌متر (Torque Wrench)** و به صورت ضربدری سفت شوند تا فشار به طور یکنواخت روی تمام اورینگ‌ها توزیع شود. گشتاور سفت کردن باید مطابق با دفترچه راهنمای تعمیرات دوسان باشد.
5. **روانکاری:** تمام اورینگ‌ها و رینگ‌های پشتیبان را قبل از نصب با روغن هیدرولیک تمیز روانکاری کنید تا به نرمی در جای خود قرار گرفته و هنگام سفت کردن پیچ‌ها آسیب نبینند.کیت شیر کنترل بیل مکانیکی دوسان DX300

**توصیه نهایی برای خرید:**
با توجه به نقش حیاتی این قطعه در عملکرد کلی دستگاه، اکیداً توصیه می‌شود از **کیت اصلی دوسان (Doosan Genuine Parts)** یا برندهای OEM معتبر مانند **NOK** یا **Parker** که برای دوسان قطعه تولید می‌کنند، استفاده نمایید. هزینه بالای تعمیرات احتمالی ناشی از استفاده از یک کیت ارزان‌قیمت و بی‌کیفیت، به هیچ وجه قابل مقایسه با اختلاف قیمت اولیه نیست.کیت شیر کنترل بیل مکانیکی دوسان DX300
