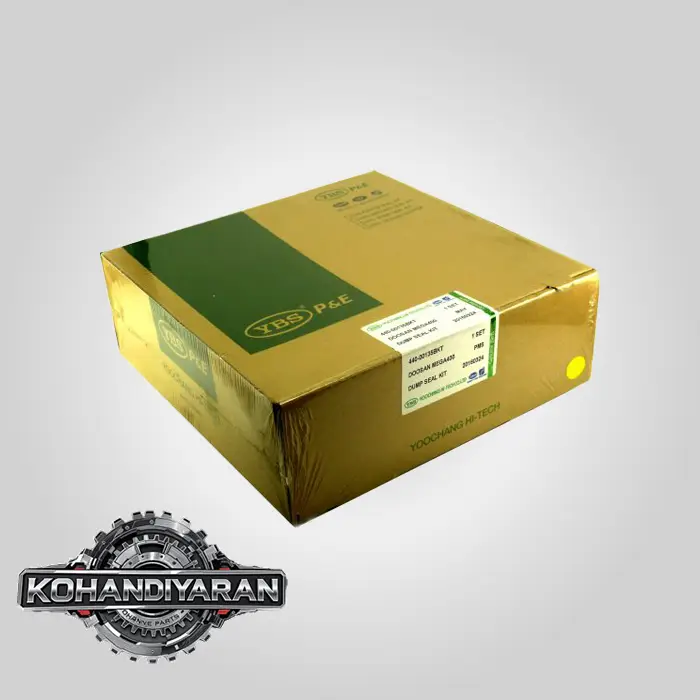

کیت جک خالی کن لودر دوسان MEGA400

بسیار عالی. اکنون به سراغ یکی دیگر از جک‌های حیاتی لودر **دوسان MEGA400**، یعنی **جک خالی کن یا جک باکت (Bucket Cylinder)** می‌رویم. این جک مسئول حرکت دادن باکت (جام) برای بارگیری و تخلیه مواد است و به دلیل حرکات سریع و مکرر، نقش کلیدی در سیکل کاری دستگاه دارد.

در ادامه، راهنمای فنی جامع، دقیق و تخصصی برای شناسایی، انتخاب و نصب **کیت آب‌بندی جک خالی کن (Bucket Cylinder Seal Kit)** برای لودر **دوسان MEGA400** ارائه می‌شود.

—کیت جک خالی کن لودر دوسان MEGA400

### **مرحله ۱: شناسایی دقیق مدل، قطعه و شماره فنی (Doosan Part Number)**

* **دستگاه:** لودر چرخ‌دار دوسان (Doosan Wheel Loader)
* **مدل:** **MEGA400**. همانند جک بالابر، شناسایی نسل دقیق دستگاه (MEGA400, MEGA400-V, MEGA400-V Tier 3) با استفاده از **شماره سریال (Serial Number)** برای اطمینان ۱۰۰٪ از صحت قطعه ضروری است.
* **سیستم:** هیدرولیک دوسان
* **قطعه:** سیلندر هیدرولیک خالی کن / کج کن باکت (Bucket Cylinder / Dump Cylinder)
* **درخواست:** کیت لوازم آب‌بندی (Seal Kit / Repair Kit)

**شناسایی شماره فنی کیت آب‌بندی (بر اساس مدل رایج MEGA400-V):**

* **شماره فنی کیت (Doosan Part No.):** **K1006950**
* این شماره فنی معتبرترین و شناخته‌شده‌ترین پارت نامبر برای کیت آب‌بندی جک خالی کن لودر **MEGA400-V** است.
* **مشخصات ابعادی سیلندر مربوطه (بسیار مهم – حتماً قبل از سفارش اندازه‌گیری و تأیید شود):**
* **قطر شافت (Rod Diameter):** $110$ میلی‌متر
* **قطر داخلی پوسته (Bore Diameter):** $220$ میلی‌متر

**تحلیل تفاوت ابعادی با جک بالابر:**
توجه داشته باشید که جک خالی کن در مدل MEGA400-V، ابعاد متفاوتی نسبت به جک‌های بالابر دارد. این سیلندر قطورتر ($220$ میلی‌متر قطر داخلی و $110$ میلی‌متر قطر شافت) طراحی شده تا بتواند نیروی شکست (Breakout Force) فوق‌العاده بالایی را برای نفوذ باکت به مواد سخت (مانند سنگ، خاک متراکم و…) و همچنین کنترل دقیق زاویه باکت هنگام حمل بار فراهم کند.

### **مرحله ۲: آشنایی با اجزای مهندسی‌شده کیت آب‌بندی جک خالی کن**

کیت آب‌بندی جک خالی کن نیز مشابه جک بالابر، از قطعات با کیفیت بالا و طراحی مهندسی شده برای تحمل بارهای سنگین و حرکات سریع تشکیل شده است.

**۱. مجموعه آب‌بندهای پیستون (Piston Seal Assembly):**
* **پکینگ پیستون (Piston Seal):** معمولاً یک آب‌بند کامپوزیتی چند تکه شامل یک رینگ اصلی از جنس **PTFE (تفلون) تقویت شده با برنز (Bronze-Filled PTFE)**. این ماده مقاومت عالی در برابر سایش و فشار بالا دارد. این رینگ توسط یک **اورینگ انرژی‌دهنده (Energizer)** از جنس NBR پشتیبانی می‌شود تا آب‌بندی کامل در تمام محدوده‌های فشاری تضمین گردد.
* **گاید رینگ‌های پیستون (Piston Wear Rings):** نوارهای راهنمای بسیار مقاوم از جنس **رزین فنولیک تقویت شده با پارچه (Heavy-Duty Phenolic Resin with Fabric)** که قادر به تحمل بارهای جانبی بسیار سنگین ناشی از عملیات حفاری و بارگیری هستند و از تماس مخرب پیستون با دیواره داخلی پوسته جلوگیری می‌کنند.کیت جک خالی کن لودر دوسان MEGA400

**۲. مجموعه آب‌بندهای گلویی (Rod Seal / Gland Assembly):**
* **گردگیر (Wiper Seal / Dust Seal):** این قطعه، که اولین خط دفاعی در برابر آلودگی‌های خارجی است، معمولاً از نوع **لبه‌فلزی (Metal-Cased Wiper)** با لبه‌ای از جنس **پلی‌اورتان (PU) با مقاومت بالا در برابر سایش** ساخته می‌شود. این طراحی مانع از ورود گرد و خاک، شن، رطوبت و یخ به داخل سیستم هیدرولیک می‌شود.
* **پکینگ اصلی گلویی (Primary Rod Seal / U-Cup):** یک پکینگ U شکل بسیار قدرتمند از جنس **پلی‌اورتان با گرید ویژه و عملکرد بالا (High-Performance PU)**. پروفیل نامتقارن این پکینگ برای آب‌بندی دینامیکی در شرایط سخت و فشارهای متغیر طراحی شده و عمر طولانی را تضمین می‌کند.
* **بافر سیل (Buffer Seal):** **یک قطعه حیاتی برای افزایش طول عمر سیستم**. این آب‌بند که بین پکینگ اصلی و منبع فشار قرار می‌گیرد، شوک‌های ناگهانی فشار (Pressure Spikes) را که در حین برخورد باکت با مانع ایجاد می‌شود، جذب و تعدیل می‌کند. این کار از پکینگ اصلی محافظت کرده و از خرابی زودرس آن جلوگیری می‌کند.
* **اورینگ و بک‌آپ رینگ درپوش (O-ring & Back-up Ring):** برای آب‌بندی استاتیک بین درپوش (گلویی) و پوسته سیلندر استفاده می‌شود. بک‌آپ رینگ پلاستیکی از تغییر شکل و فرار اورینگ تحت فشارهای شدید جلوگیری می‌کند.

### **مرحله ۳: انتخاب کیت – سرمایه‌گذاری هوشمندانه بر روی بهره‌وری**

جک خالی کن به طور مستقیم بر سرعت و کارایی عملیات بارگیری تأثیر می‌گذارد. هرگونه نشتی در این جک به معنای کاهش قدرت نفوذ باکت و اتلاف زمان در هر سیکل کاری است.

* **گزینه ۱ (توصیه اصلی): کیت اصلی دوسان (Genuine Doosan Parts):**
* تهیه کیت با شماره فنی **K1006950** در بسته‌بندی اصلی دوسان، بهترین تضمین برای کیفیت، تطابق ابعادی دقیق و عملکرد بهینه است. این کیت‌ها دقیقاً مطابق با مشخصات فنی کارخانه سازنده طراحی و تولید شده‌اند.

* **گزینه ۲: کیت‌های افترمارکت از برندهای معتبر جهانی:**
* اگر کیت اصلی در دسترس نبود، فقط به سراغ برندهایی بروید که تأمین‌کننده خطوط تولید ماشین‌آلات سنگین هستند:
* **SKF (سوئد)**
* **Hallite (انگلیس)**
* **KASTAŞ (ترکیه):** این برند به عنوان یکی از تأمین‌کنندگان اصلی دوسان و هیوندای، کیت‌هایی با کیفیت معادل قطعه اصلی ارائه می‌دهد.
* **Trelleborg Sealing Solutions (سوئد/آلمان)**
* **Parker Hannifin (آمریکا)**

* **هشدار بسیار جدی:**
* اکیداً از خرید کیت‌های ارزان‌قیمت، بی‌نام و نشان و کپی شده خودداری کنید. این محصولات فاقد مواد اولیه با کیفیت و مهندسی لازم برای تحمل شرایط کاری سخت لودر هستند. استفاده از آن‌ها منجر به نشت سریع روغن، کاهش شدید قدرت باکت، آسیب به سطح کروم شافت و پوسته و در نهایت، هزینه‌های بسیار بالاتر برای تعمیرات مکرر و توقف طولانی دستگاه خواهد شد.کیت جک خالی کن لودر دوسان MEGA400

### **مرحله ۴: اصول نصب حرفه‌ای برای عملکرد بی‌نقص**

رعایت نکات فنی در هنگام نصب، به اندازه کیفیت خود کیت اهمیت دارد:

1. **بازرسی دقیق شافت (Rod):** سطح کروم شافت را به دقت برای هرگونه خط و خش، زنگ‌زدگی، پوسته شدن یا ضربه بررسی کنید. کوچکترین آسیب می‌تواند لبه آب‌بند جدید را پاره کند. در صورت وجود ایراد، شافت باید **تعمیر (آبکاری کروم سخت مجدد)** یا **تعویض** شود.
2. **بررسی دقیق داخل پوسته (Barrel):** داخل پوسته سیلندر را برای هرگونه خراشیدگی عمیق (Scoring) بررسی کنید. در صورت وجود خراش، عملیات **هونینگ (Honing)** برای بازگرداندن سطح صیقلی و یکنواخت ضروری است.
3. **نظافت مطلق:** تمام قطعات سیلندر را به طور کامل شسته و با هوای فشرده خشک کنید. محیط مونتاژ باید عاری از هرگونه آلودگی باشد.
4. **استفاده از ابزار مناسب:** برای نصب آب‌بندها از **ابزارهای مخصوص نصب پکینگ** استفاده کنید تا از هرگونه آسیب به لبه‌های حساس آن‌ها جلوگیری شود.
5. **روغن‌کاری پیش از نصب:** تمام قطعات کیت، به خصوص لبه‌های آب‌بندی را قبل از جا زدن به **روغن هیدرولیک تمیز** (همان نوع روغن سیستم دستگاه) آغشته کنید.
6. **هواگیری سیستم:** پس از نصب جک، موتور را روشن کرده و **با دور آرام و حرکات بسیار آهسته و کامل**، چندین بار جک را باز و بسته کنید تا هوای محبوس شده به طور کامل خارج شود. این کار از آسیب دیدن کیت نو در اثر پدیده احتراق دیزلی جلوگیری می‌کند.

**اقدام مورد نیاز:**
کاربر باید با استفاده از **شماره سریال دستگاه** برای تأیید مدل، کیت آب‌بندی جک خالی کن با شماره فنی **K1006950** را از یک فروشنده معتبر قطعات دوسان تهیه نماید. اندازه‌گیری دقیق قطر شافت ($110$ میلی‌متر) و قطر داخلی پوسته ($220$ میلی‌متر) برای اطمینان نهایی قبل از خرید، یک اقدام حرفه‌ای و ضروری است.کیت جک خالی کن لودر دوسان MEGA400
