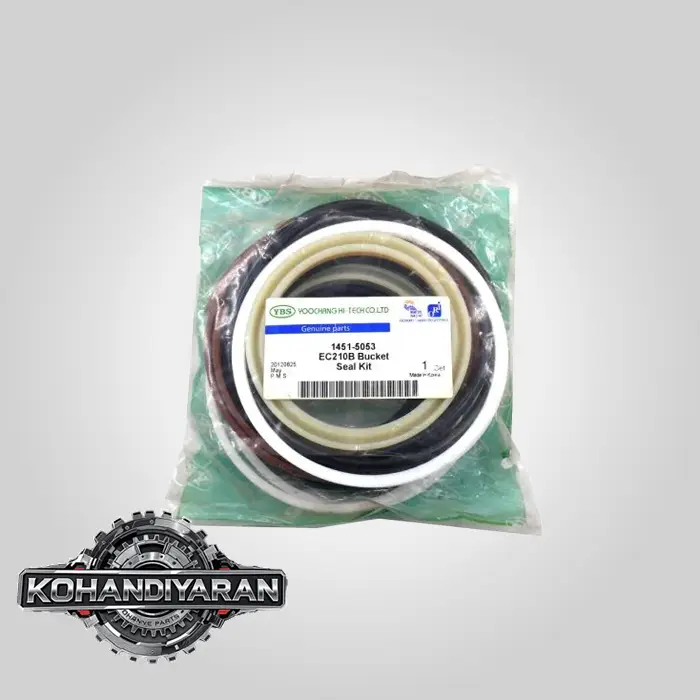

کیت جک باکت بیل مکانیکی ولوو EC210

بسیار عالی. بیل مکانیکی **ولوو EC210** یکی از موفق‌ترین، محبوب‌ترین و قابل اعتمادترین ماشین‌آلات در کلاس وزنی ۲۱-۲۲ تن در سراسر جهان است. این دستگاه به دلیل سیستم هیدرولیک بسیار دقیق، قدرتمند و کم‌مصرف، کابین ارگونومیک (Volvo Care Cab) و دوام فوق‌العاده قطعات، شهرت جهانی دارد. جک باکت (Bucket Cylinder) در این مدل، به عنوان ابزار اصلی کار، تحت تنش‌های مداوم و فشارهای کاری بالا عمل می‌کند و سلامت آب‌بندی آن برای حفظ دقت، سرعت و قدرت بی‌نظیر سیستم هیدرولیک ولوو، امری حیاتی است.

در ادامه، راهنمای فنی جامع، فوق تخصصی و گام‌به‌گام برای شناسایی، انتخاب و نصب **کیت آب‌بندی سیلندر باکت (Bucket Cylinder Seal Kit)** برای بیل مکانیکی **ولوو EC210** ارائه می‌شود.

—کیت جک باکت بیل مکانیکی ولوو EC210

### **مرحله ۱: شناسایی دقیق مدل، قطعه و شماره فنی (Volvo Part Number)**

* **دستگاه:** بیل مکانیکی زنجیری ولوو (Volvo Crawler Excavator)
* **مدل:** **EC210**. این مدل دارای چندین نسل و سری مختلف است که شناسایی دقیق آن‌ها برای سفارش قطعه صحیح، **حیاتی** است:
* **EC210 (سری اولیه)**
* **EC210B** (بسیار رایج)
* **EC210C** (نسل جدیدتر با بهبودهای الکترونیکی و هیدرولیکی)
* **EC210D** (نسل جدیدتر)
**نکته کلیدی و حیاتی:** شماره فنی کیت آب‌بندی بین این نسل‌ها **متفاوت** است. ارائه **شماره سریال دقیق دستگاه (S/N یا PIN – Product Identification Number)** که روی پلاک مشخصات در کابین یا شاسی حک شده، مطلقاً بهترین و مطمئن‌ترین راه برای جلوگیری از هرگونه خطا در سفارش قطعه است.
* **سیستم:** هیدرولیک هوشمند ولوو
* **قطعه:** سیلندر هیدرولیک باکت (Bucket Cylinder)
* **درخواست:** کیت لوازم آب‌بندی (Seal Kit / Repair Kit)

**شناسایی شماره فنی کیت آب‌بندی بر اساس نسل دستگاه:**

* **برای مدل Volvo EC210B (رایج‌ترین مدل):**
* **شماره فنی کیت (Volvo Part No.):** **VOE14589131** (این شماره جایگزین شماره‌های قدیمی‌تر مانند **14513834** شده است).
* **مشخصات ابعادی سیلندر مربوطه (بسیار مهم – حتماً اندازه‌گیری شود):**
* **قطر شافت (Rod Diameter):** $85$ میلی‌متر
* **قطر داخلی پوسته (Bore Diameter):** $120$ میلی‌متر

* **برای مدل Volvo EC210C:**
* **شماره فنی کیت (Volvo Part No.):** **VOE14589131** (در بسیاری از موارد با سری B مشترک است).
* **مشخصات ابعادی سیلندر مربوطه:**
* **قطر شافت (Rod Diameter):** $85$ میلی‌متر
* **قطر داخلی پوسته (Bore Diameter):** $120$ میلی‌متر

**توصیه اکید:** با وجود اینکه شماره فنی برای سری B و C غالباً یکسان است، همیشه با ارائه **شماره سریال (PIN)** به نمایندگی یا فروشنده قطعات ولوو، از صحت قطعه اطمینان حاصل کنید. مهندسی ولوو بسیار دقیق است و کوچکترین تفاوت در طراحی سیلندر می‌تواند نیازمند کیت متفاوتی باشد.کیت جک باکت بیل مکانیکی ولوو EC210

### **مرحله ۲: آشنایی با اجزای کیت آب‌بندی با استاندارد مهندسی ولوو**

سیستم هیدرولیک ولوو برای کارایی و عمر طولانی طراحی شده و در فشارهای کاری بالا (تا **$34.3$ MPa** یا حدود **$350$ بار / $5000$ PSI**) عمل می‌کند. قطعات آب‌بندی آن از بالاترین کیفیت مهندسی برخوردارند.

**۱. مجموعه آب‌بندهای پیستون (Piston Seal Assembly):**
* **پکینگ پیستون (Piston Seal):** یک آب‌بند کامپوزیتی چند تکه و بسیار پیشرفته. معمولاً شامل یک رینگ اصلی از جنس **PTFE (تفلون) تقویت شده با کربن/گرافیت (Carbon/Graphite-Filled PTFE)** برای کاهش اصطکاک و مقاومت بالا در برابر سایش، و یک **اورینگ انرژی‌دهنده (Energizer)** از جنس NBR یا HNBR.
* **گاید رینگ‌های پیستون (Piston Wear Rings):** نوارهای راهنمای بسیار مقاوم از جنس **رزین فنولیک تقویت شده با پارچه** یا **ترکایت (Turcite)** که از تماس فلز با فلز جلوگیری کرده و بارهای جانبی را تحمل می‌کنند.

**۲. مجموعه آب‌بندهای گلویی (Rod Seal / Gland Assembly):**
این مجموعه یک سیستم دفاعی چندلایه و کاملاً مهندسی شده است که مشخصه سیستم‌های ولوو است.
* **گردگیر (Wiper Seal / Dust Seal):** بیرونی‌ترین قطعه. معمولاً از نوع **لبه‌فلزی دوبل (Double-Lip Metal-Cased Wiper)** از جنس **پلی‌اورتان (PU) بسیار مقاوم به سایش** که حداکثر محافظت را در برابر ورود آلودگی فراهم می‌کند.
* **پکینگ اصلی گلویی (Primary Rod Seal / U-Cup):** اصلی‌ترین سد در برابر نشت روغن. یک پکینگ U شکل از جنس **پلی‌اورتان با گرید ویژه ولوو (High-Performance PU)** که دارای یک لبه آب‌بندی ثانویه برای اطمینان بیشتر است.
* **بافر سیل (Buffer Seal / Step Seal):** **مهم‌ترین قطعه محافظ در این مجموعه**. این قطعه که اغلب با پروفایل **Step Seal** (ترکیبی از یک رینگ PTFE و یک اورینگ انرژی‌دهنده) شناخته می‌شود، یک ضربه‌گیر فشار بسیار کارآمد است. وظیفه آن جذب شوک‌های ناگهانی فشار است که از پکینگ اصلی گران‌قیمت محافظت می‌کند.
* **اورینگ و بک‌آپ رینگ درپوش (O-ring & Back-up Ring):** برای آب‌بندی استاتیک بین درپوش (گلویی) و پوسته سیلندر. بک‌آپ رینگ پلاستیکی برای جلوگیری از تغییر شکل اورینگ تحت فشار بالا ضروری است.کیت جک باکت بیل مکانیکی ولوو EC210

### **مرحله ۳: انتخاب کیت – کیفیت، رمز دوام و ارزش ولوو**

ارزش ماشین‌آلات ولوو در دوام و هزینه نگهداری پایین در درازمدت است. این مزیت تنها با استفاده از قطعات باکیفیت حفظ می‌شود.

* **گزینه ۱: کیت اصلی ولوو (Genuine Volvo Parts):**
* **بهترین، مطمئن‌ترین و توصیه شده‌ترین انتخاب**. تهیه کیت با شماره فنی صحیح (**VOE14589131**) در بسته‌بندی اصلی ولوو. این کیت‌ها توسط تامین‌کنندگان تراز اول جهانی مانند **Trelleborg (سوئد)**، **SKF (سوئد)** یا **Freudenberg (آلمان)** برای ولوو ساخته شده‌اند و کیفیت آن‌ها کاملاً برای شرایط کاری EC210 تضمین شده است.

* **گزینه ۲: کیت‌های افترمارکت با برندهای معتبر OEM:**
* اگر کیت اصلی در دسترس نبود، به سراغ برندهایی بروید که برای خود ولوو قطعه تولید می‌کنند یا استانداردهای مشابهی دارند:
* **SKF (سوئد)**: کیت‌های آب‌بندی SKF برای ماشین‌آلات سنگین، کیفیتی معادل قطعه اصلی دارند.
* **Trelleborg / Busak+Shamban (سوئد)**
* **Hallite (انگلیس)**
* **KASTAŞ (ترکیه)**: این برند کیت‌های باکیفیتی برای مدل‌های ولوو تولید می‌کند.

* **هشدار بسیار جدی و حیاتی:**
* از خرید کیت‌های بی‌نام و نشان، کپی، با بسته‌بندی‌های نامشخص و قیمت‌های بسیار پایین **تحت هر شرایطی اجتناب کنید**. این محصولات به هیچ وجه توانایی تحمل دقت، فشار کاری و استانداردهای مهندسی سیستم هیدرولیک ولوو را ندارند و در مدت کوتاهی تخریب شده، باعث نشت روغن، کاهش دقت و قدرت، و تحمیل هزینه‌های سنگین تعمیر مجدد و توقف کار می‌شوند.

### **مرحله ۴: پروتکل نصب حرفه‌ای برای حداکثر عمر مفید**

1. **بازرسی دقیق و وسواس‌گونه شافت (Rod):** سطح کروم شافت را با دقت کامل بررسی کنید. **کوچکترین خط و خش، حفره، پوسته شدن کروم یا آسیب، بهترین کیت آب‌بندی را در عرض چند ساعت کاری نابود خواهد کرد.** در صورت وجود ایراد، شافت باید بدون هیچ‌گونه اغماضی، به صورت تخصصی **ترمیم (سنگ‌زنی و آبکاری مجدد کروم سخت)** یا **تعویض** شود.
2. **بررسی دقیق داخل پوسته (Barrel):** داخل پوسته سیلندر را برای هرگونه خراشیدگی یا ساییدگی طولی بررسی کنید. خراش‌های عمیق نیاز به **هونینگ (Honing)** برای بازگرداندن سطح صاف و صیقلی دارند.
3. **نظافت مطلق و بی‌نقص:** تمام قطعات سیلندر را با حلال مناسب شسته و با هوای فشرده خشک کنید. محیط مونتاژ باید کاملاً تمیز و عاری از هرگونه آلودگی باشد.
4. **استفاده از ابزار تخصصی:** برای جلوگیری از آسیب به لبه‌های حساس آب‌بندها، از ابزارهای مخصوص نصب پکینگ (Seal Installation Tools) که از جنس پلاستیک نرم یا برنجی هستند استفاده کنید.
5. **روغن‌کاری قبل از نصب:** تمام قطعات کیت، به خصوص لبه‌های آب‌بندی، را قبل از جا زدن به **روغن هیدرولیک تمیز** (از همان نوع روغن سیستم دستگاه، مطابق با توصیه ولوو) آغشته کنید.
6. **هواگیری سیستم (مرحله کلیدی و نهایی):** پس از مونتاژ و نصب جک روی دستگاه، موتور را روشن کرده و **با دور آرام موتور و حرکات بسیار آهسته و کنترل شده**، چندین مرتبه جک باکت را بدون اعمال بار تا انتها باز و بسته کنید تا تمام هوای محبوس شده در سیلندر خارج شود. حرکات ناگهانی در این مرحله می‌تواند به دلیل پدیده **دیزلینگ (Dieseling Effect)** باعث سوختن و تخریب کیت نو شود.

با رعایت این راهنمای دقیق و سرمایه‌گذاری روی یک کیت باکیفیت، می‌توانید عملکرد، قدرت و دقت جک باکت بیل EC210 خود را به حالت استاندارد کارخانه بازگردانده و از یک تعمیر مطمئن و بادوام اطمینان حاصل کنید.کیت جک باکت بیل مکانیکی ولوو EC210
