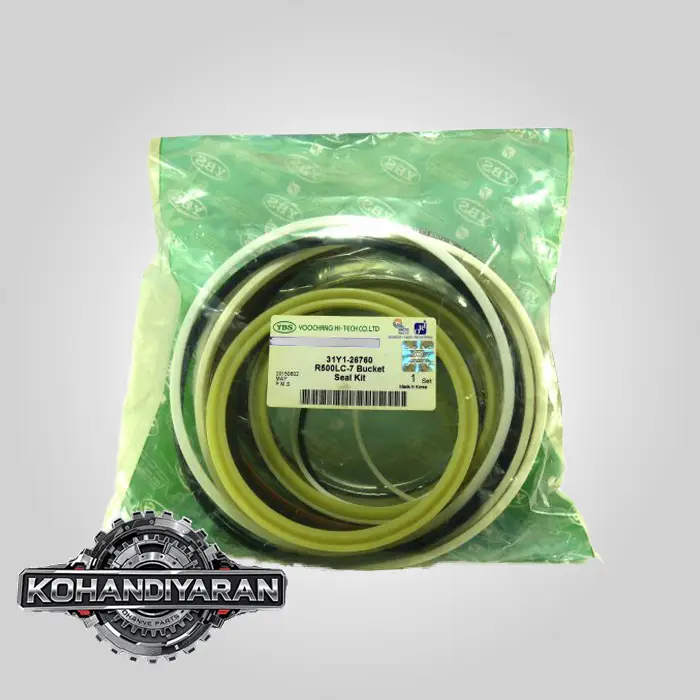

کیت جک باکت بیل مکانیکی هیوندای R500-7

بسیار عالی. بیل مکانیکی **هیوندای R500LC-7** یک ماشین قدرتمند و سنگین در کلاس ۵۰ تن است که برای پروژه‌های عظیم معدنی، حفاری‌های حجیم و عملیات تخریب طراحی شده است. جک باکت (Bucket Cylinder) در این غول هیدرولیکی، تحت شدیدترین نیروهای دینامیکی و فشارهای هیدرولیکی قرار دارد. نشت روغن یا ضعف در عملکرد این جک، به طور مستقیم به کاهش چشمگیر قدرت حفاری، افزایش زمان سیکل کاری و در نهایت، افت شدید بهره‌وری و افزایش مصرف سوخت منجر می‌شود.

در ادامه، راهنمای فنی کاملاً تخصصی و جامع برای شناسایی، انتخاب و تعویض **کیت آب‌بندی سیلندر باکت (Bucket Cylinder Seal Kit)** برای بیل مکانیکی **Hyundai R500LC-7** ارائه می‌گردد.

—کیت جک باکت بیل مکانیکی هیوندای R500-7

### **مرحله ۱: شناسایی دقیق مدل، قطعه و شماره فنی (Part Number)**

* **دستگاه:** بیل مکانیکی زنجیری هیوندای (Hyundai Crawler Excavator)
* **مدل دقیق:** **R500LC-7** یا **R500LC-7A**. حرف “LC” مخفف “Long Crawler” به معنای شاسی بلند است که در این کلاس وزنی استاندارد است. نسل “7” و “7A” از نظر قطعات اصلی هیدرولیک شباهت‌های بسیار زیادی دارند.
* **سیستم:** هیدرولیک پیشرفته هیوندای (سیستم CAPO – Computer Aided Power Optimization)
* **قطعه:** سیلندر هیدرولیک باکت (Bucket Cylinder)
* **درخواست:** کیت لوازم آب‌بندی کامل (Seal Kit / Repair Kit)

**شناسایی شماره فنی کلیدی و حیاتی:**

با توجه به دفترچه قطعات رسمی هیوندای (Hyundai Parts Catalog) برای مدل R500LC-7:

* **شماره فنی کیت (Part Number):** **31Y1-17980**

این شماره فنی به طور خاص برای کیت تعمیر سیلندر باکت این مدل تعریف شده است. برای اطمینان ۱۰۰%، همیشه توصیه می‌شود **شماره سریال دقیق دستگاه (S/N)** را که بر روی پلاک مشخصات (معمولاً در کنار درب کابین) حک شده، به فروشنده قطعات ارائه دهید.

**مشخصات ابعادی سیلندر مربوطه (بسیار مهم – حتماً اندازه‌گیری شود):**
برای تأیید نهایی، اندازه‌گیری ابعاد سیلندر با یک کولیس دقیق ضروری است. این ابعاد برای سیلندر استاندارد R500LC-7 عبارتند از:
* **قطر شافت (Rod Diameter):** $120$ میلی‌متر
* **قطر داخلی پوسته (Bore Diameter):** $170$ میلی‌متر

عدم تطابق این ابعاد می‌تواند نشان‌دهنده تعویض سیلندر با نمونه غیر استاندارد یا اشتباه در شناسایی مدل دستگاه باشد.

### **مرحله ۲: آشنایی با اجزای فوق تخصصی کیت آب‌بندی کلاس ۵۰ تن**

سیستم هیدرولیک R500LC-7 در فشارهای کاری بسیار بالا (تا **$35.0$ MPa** یا حدود **$350$ بار / $5075$ PSI**) کار می‌کند و قطعات آب‌بندی آن باید بالاترین استانداردهای مهندسی را داشته باشند.کیت جک باکت بیل مکانیکی هیوندای R500-7

**۱. مجموعه آب‌بندهای پیستون (Piston Seal Assembly):**
* **پکینگ پیستون (Piston Seal):** یک آب‌بند کامپوزیتی چند تکه و بسیار مقاوم. معمولاً شامل یک رینگ اصلی از جنس **PTFE (تفلون) تقویت شده با درصد بالای برنز (Bronze-Filled PTFE)** برای مقاومت فوق‌العاده در برابر سایش و اکستروژن (خروج از شیار)، و یک **اورینگ انرژی‌دهنده (Energizer)** از جنس **NBR**.
* **گاید رینگ‌های پیستون (Piston Wear Rings):** نوارهای راهنمای بسیار ضخیم و مقاوم از جنس **رزین فنولیک تقویت شده با پارچه (Phenolic Resin with Fabric)** یا مواد کامپوزیتی سنگین‌کار (Heavy-Duty Composites) که بارهای جانبی عظیم ناشی از وزن باکت و مواد داخل آن را تحمل می‌کنند.

**۲. مجموعه آب‌بندهای گلویی (Rod Seal / Gland Assembly):**
این مجموعه یک سیستم دفاعی مهندسی شده و چندلایه برای جلوگیری از نشت روغن و ورود آلودگی‌های خشن معدنی است.
* **گردگیر (Wiper Seal / Dust Seal):** بیرونی‌ترین قطعه و اولین خط دفاع. معمولاً از نوع لبه‌فلزی دوبل (Double-Lip Metal-Cased Wiper) از جنس **پلی‌اورتان فوق مقاوم به سایش (High Abrasion Resistant PU)**.
* **پکینگ اصلی گلویی (Primary Rod Seal):** اصلی‌ترین سد در برابر نشت روغن. یک پکینگ U شکل (U-Cup) از جنس **پلی‌اورتان با گرید ویژه سنگین‌کار (Heavy-Duty Polyurethane)** با پروفایل طراحی شده برای تحمل فشارهای دینامیکی شدید.
* **بافر سیل (Buffer Seal):** **حیاتی‌ترین قطعه محافظ در این سیستم**. این قطعه که اغلب با کدهای **KZT**, **SPGW** یا پروفایل‌های مشابه شناخته می‌شود، یک ضربه‌گیر فشار بسیار قدرتمند است. وظیفه آن جذب و تعدیل شوک‌های فشار ناگهانی (Pressure Spikes) است که در هنگام برخورد باکت با صخره یا زمین سخت ایجاد می‌شود و از پکینگ اصلی محافظت می‌کند. خرابی این قطعه، علت اصلی از کار افتادن سریع پکینگ اصلی و نشت شدید روغن است.
* **اورینگ و بک‌آپ رینگ درپوش (O-ring & Back-up Ring):** برای آب‌بندی استاتیک بین درپوش (گلویی) و پوسته سیلندر. بک‌آپ رینگ در اینجا برای جلوگیری از اکستروژن اورینگ تحت فشار بالا ضروری است.

### **مرحله ۳: انتخاب کیت – سرمایه‌گذاری برای جلوگیری از توقف کار**

در ماشین‌آلات معدنی کلاس R500LC-7، هر ساعت توقف کار به معنای ضرر مالی قابل توجه است. بنابراین، کیفیت قطعات به هیچ وجه نباید مورد مصالحه قرار گیرد.کیت جک باکت بیل مکانیکی هیوندای R500-7

* **گزینه ۱: کیت اصلی هیوندای (Hyundai Genuine Parts):**
* **بهترین، مطمئن‌ترین و هوشمندانه‌ترین انتخاب**. تهیه کیت با شماره فنی **31Y1-17980** در بسته‌بندی اصلی هیوندای. این کیت‌ها توسط تامین‌کنندگان تراز اول جهانی مانند **NOK (ژاپن)**، **WYS/SJJ (کره جنوبی)** یا **Parker (آمریکا)** برای هیوندای تولید شده و کیفیت آن‌ها کاملاً برای شرایط کاری طاقت‌فرسای R500LC-7 تضمین شده است.

* **گزینه ۲: کیت‌های افترمارکت با برندهای معتبر جهانی:**
* اگر کیت اصلی در دسترس نبود، فقط و فقط به سراغ برندهای شناخته شده و معتبر در زمینه آب‌بندی سنگین‌کار بروید:
* **NOK (ژاپن)**
* **Parker (آمریکا)**
* **Hallite (انگلیس)**
* **KASTAŞ (ترکیه)**
* **Trelleborg / Busak+Shamban (سوئد)**
این برندها محصولاتی با مشخصات فنی معادل یا حتی بهتر از قطعه اصلی تولید می‌کنند.

* **هشدار بسیار جدی و حیاتی:**
* از خرید کیت‌های بی‌نام و نشان، کپی شده، با بسته‌بندی‌های متفرقه و قیمت‌های وسوسه‌انگیز **تحت هیچ شرایطی استفاده نکنید**. این محصولات فاقد مواد اولیه مهندسی شده و تلرانس‌های ساخت دقیق هستند. نصب چنین کیتی بر روی جک باکت R500LC-7 تقریباً معادل اتلاف کامل هزینه و زمان است و در کوتاه‌ترین زمان ممکن تخریب شده، باعث نشت خطرناک روغن، توقف کار، و تحمیل هزینه‌های سنگین تعمیر مجدد و آسیب‌های احتمالی به سایر قطعات هیدرولیک می‌شود.

### **مرحله ۴: پروتکل نصب حرفه‌ای و ایمن برای کلاس سنگین**

1. **ایمنی در اولویت:** قبل از هر کاری، باکت را روی زمین قرار داده، دستگاه را خاموش کرده و فشار هیدرولیک باقیمانده را با حرکت دادن جوی استیک‌ها تخلیه کنید. از جک‌ها و نگهدارنده‌های مناسب برای مهار قطعات سنگین استفاده کنید.
2. **بازرسی وسواس‌گونه سطح شافت (Rod):** سطح کروم شافت $120$ میلی‌متری را با دقت میکروسکوپی بررسی کنید. **کوچکترین خط و خش، حفره، پوسته شدن کروم، زنگ‌زدگی یا آسیب ناشی از ضربه، گران‌ترین کیت آب‌بندی را در عرض چند ساعت کاری نابود خواهد کرد.** در صورت وجود کوچکترین ایراد، شافت باید بدون هیچ‌گونه اغماضی، توسط یک کارگاه مجهز و تخصصی **ترمیم (سنگ‌زنی و آبکاری مجدد کروم سخت)** یا **تعویض** شود.
3. **بررسی دقیق داخل پوسته (Barrel):** داخل پوسته سیلندر را برای هرگونه خراشیدگی طولی یا ساییدگی بیضوی بررسی کنید. خراش‌های عمیق نیاز به **هونینگ (Honing)** برای بازگرداندن سطح استاندارد دارند.
4. **نظافت مطلق و بی‌نقص:** تمام قطعات سیلندر را با حلال صنعتی شسته و با هوای فشرده کاملاً خشک کنید. محیط مونتاژ باید کاملاً تمیز و عاری از گرد و غبار معدنی باشد.
5. **استفاده از ابزار تخصصی:** برای نصب آب‌بندها در این سایز بزرگ، استفاده از ابزارهای مخصوص نصب پکینگ (Seal Installation Tools) و ابزارهای فشرده‌سازی گاید رینگ‌ها **الزامی** است تا از آسیب به لبه‌های حساس آب‌بندها جلوگیری شود.
6. **روغن‌کاری قبل از نصب:** تمام قطعات کیت، به خصوص لبه‌های آب‌بندی، را قبل از جا زدن به **روغن هیدرولیک تمیز** (از همان نوع روغن سیستم دستگاه، معمولاً ISO VG 46 یا VG 68) آغشته کنید.
7. **هواگیری سیستم (مرحله کلیدی و نهایی):** پس از مونتاژ و نصب جک روی دستگاه، موتور را روشن کرده و **با دور آرام موتور و حرکات بسیار آهسته و کنترل شده**، چندین مرتبه جک باکت را بدون اعمال بار و تا انتها باز و بسته کنید تا تمام هوای محبوس شده در سیلندر به تدریج خارج شود. حرکات ناگهانی در این مرحله می‌تواند به دلیل پدیده **دیزلینگ (Dieseling Effect)** باعث سوختن و تخریب کیت نو شود.

با رعایت این راهنمای دقیق و سرمایه‌گذاری روی یک کیت باکیفیت، می‌توانید عملکرد، قدرت و اطمینان‌پذیری جک باکت بیل مکانیکی R500LC-7 خود را به حالت استاندارد کارخانه بازگردانده و از یک تعمیر موفق و بادوام اطمینان حاصل کنید.کیت جک باکت بیل مکانیکی هیوندای R500-7
