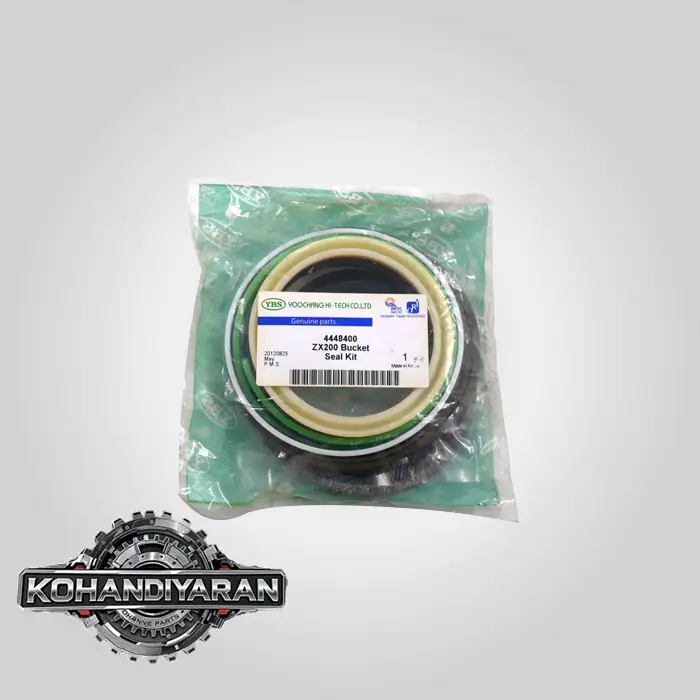

کیت جک باکت بیل مکانیکی هیتاچی ZX200

بسیار عالی. بیل مکانیکی **هیتاچی ZX200** یکی از موفق‌ترین، پرفروش‌ترین و قابل‌اعتمادترین ماشین‌آلات در کلاس وزنی ۲۰-۲۲ تن در سراسر جهان است. این دستگاه به دلیل مهندسی دقیق ژاپنی، سیستم هیدرولیک بسیار پیشرفته (HIOS)، سرعت کاری بالا، و دوام فوق‌العاده، به عنوان یک معیار طلایی در صنعت ماشین‌آلات راهسازی شناخته می‌شود. جک باکت (Bucket Cylinder) در این بیل مکانیکی، به عنوان قلب نیروی حفاری، تحت فشارهای بسیار بالا و شوک‌های مداوم قرار دارد. بنابراین، سلامت آب‌بندی آن برای حفظ حداکثر قدرت، دقت و بهره‌وری دستگاه، امری حیاتی و غیرقابل اغماض است.

در ادامه، راهنمای فنی جامع، تخصصی و گام‌به‌گام برای شناسایی، انتخاب و نصب **کیت آب‌بندی سیلندر باکت (Bucket Cylinder Seal Kit)** برای بیل مکانیکی **هیتاچی ZX200** ارائه می‌شود.

—کیت جک باکت بیل مکانیکی هیتاچی ZX200

### **مرحله ۱: شناسایی دقیق مدل، قطعه و شماره فنی (Part Number)**

* **دستگاه:** بیل مکانیکی زنجیری هیتاچی (Hitachi Crawler Excavator)
* **مدل:** **ZX200**. این مدل دارای نسل‌های متعددی است که هر کدام ممکن است از سیلندرها و کیت‌های متفاوتی استفاده کنند. مهم‌ترین آن‌ها عبارتند از:
* **ZX200-1 (یا ZAXIS 200)**: نسل اولیه و بسیار رایج.
* **ZX200-3 (ZAXIS-3)**: نسل سوم با سیستم هیدرولیک پیشرفته‌تر (HIOS III).
* **ZX200-5 (ZAXIS-5)**: نسل پنجم با بهبودهای بیشتر.
**نکته کلیدی و بسیار مهم:** شماره فنی کیت آب‌بندی بین این نسل‌ها **متفاوت** است. ارائه **شماره سریال دقیق دستگاه (S/N)** که روی پلاک مشخصات حک شده، مطلقاً بهترین و مطمئن‌ترین راه برای جلوگیری از هرگونه اشتباه در سفارش قطعه است.
* **سیستم:** هیدرولیک هیتاچی (HIOS – Human & Intelligent Operation System)
* **قطعه:** سیلندر هیدرولیک باکت (Bucket Cylinder)
* **درخواست:** کیت لوازم آب‌بندی (Seal Kit / Repair Kit)

**شناسایی شماره فنی کیت آب‌بندی بر اساس نسل دستگاه:**

* **برای مدل Hitachi ZX200-1 / ZAXIS 200:**
* **شماره فنی کیت (Part Number):** **4448386**
* **مشخصات ابعادی سیلندر مربوطه:**
* **قطر شافت (Rod Diameter):** $85$ میلی‌متر
* **قطر داخلی پوسته (Bore Diameter):** $120$ میلی‌متر

* **برای مدل Hitachi ZX200-3 / ZAXIS 200-3:**
* **شماره فنی کیت (Part Number):** **4649033**
* **مشخصات ابعادی سیلندر مربوطه:**
* **قطر شافت (Rod Diameter):** $90$ میلی‌متر
* **قطر داخلی پوسته (Bore Diameter):** $125$ میلی‌متر

**توصیه اکید:** قبل از هرگونه سفارش، ابعاد سیلندر خود را با یک کولیس دقیق اندازه‌گیری کنید تا از تطابق ۱۰۰٪ با مشخصات بالا اطمینان حاصل شود. این کار مهم‌ترین گام برای جلوگیری از خرید قطعه اشتباه است.

### **مرحله ۲: آشنایی با اجزای کیت آب‌بندی هیتاچی**

سیستم هیدرولیک هیتاچی برای ارائه سرعت و قدرت همزمان با کنترل دقیق طراحی شده و در فشارهای کاری بسیار بالا (تا **$34.3$ MPa** یا حدود **$350$ بار / $5000$ PSI**) عمل می‌کند. قطعات آب‌بندی آن باید از بالاترین کیفیت مهندسی برخوردار باشند.

**۱. مجموعه آب‌بندهای پیستون (Piston Seal Assembly):**
* **پکینگ پیستون (Piston Seal):** یک آب‌بند کامپوزیتی چند تکه بسیار پیشرفته. شامل یک رینگ اصلی از جنس **PTFE (تفلون) تقویت شده با برنز** برای مقاومت بالا در برابر سایش و دما، و یک **اورینگ انرژی‌دهنده (Energizer)** از جنس NBR.
* **گاید رینگ‌های پیستون (Piston Wear Rings):** نوارهای راهنمای بسیار مقاوم از جنس **رزین فنولیک تقویت شده با پارچه (Fabric Reinforced Phenolic Resin)** که از تماس مخرب فلز با فلز (پیستون با پوسته) جلوگیری کرده و بارهای جانبی سنگین را تحمل می‌کنند.

**۲. مجموعه آب‌بندهای گلویی (Rod Seal / Gland Assembly):**
این مجموعه یک سد دفاعی چندلایه و کاملاً مهندسی شده در برابر نشت روغن و ورود آلودگی است.کیت جک باکت بیل مکانیکی هیتاچی ZX200
* **گردگیر (Wiper Seal / Dust Seal):** بیرونی‌ترین قطعه، معمولاً از نوع لبه‌فلزی (Metal-Cased Wiper) از جنس **پلی‌اورتان (PU) بسیار مقاوم به سایش** که حداکثر محافظت را در برابر ورود آلودگی‌های سنگین (خاک، سنگریزه) به داخل سیستم فراهم می‌کند.
* **پکینگ اصلی گلویی (Primary Rod Seal):** اصلی‌ترین سد در برابر نشت روغن. یک پکینگ U شکل (U-Cup) از جنس **پلی‌اورتان با گرید ویژه هیتاچی (High-Performance PU)** که پروفیل آن برای تحمل فشار دینامیکی شدید و جلوگیری از نشت روغن طراحی شده است.
* **بافر سیل (Buffer Seal):** **مهم‌ترین قطعه محافظ در این مجموعه**. هیتاچی از بافر سیل‌های بسیار پیشرفته‌ای (اغلب با کد **D-14**) استفاده می‌کند. این قطعه یک ضربه‌گیر فشار بسیار قوی است که از پکینگ اصلی در برابر شوک‌های ناگهانی و ویرانگر فشار که در حین عملیات حفاری ایجاد می‌شود، محافظت می‌کند. خرابی این قطعه علت اصلی از کار افتادن پکینگ اصلی و نشت شدید روغن است.
* **اورینگ و بک‌آپ رینگ درپوش (O-ring & Back-up Ring):** برای آب‌بندی استاتیک بین درپوش (گلویی) و پوسته سیلندر. بک‌آپ رینگ پلاستیکی از اورینگ در برابر تغییر شکل تحت فشار بالا محافظت می‌کند.

### **مرحله ۳: انتخاب کیت – کیفیت هیتاچی نیازمند قطعه هیتاچی است**

هیتاچی به کیفیت بی‌نظیر مشهور است. هرگونه کوتاهی در کیفیت قطعات مصرفی، این مزیت را از بین می‌برد.

* **گزینه ۱: کیت اصلی هیتاچی (Hitachi Genuine Parts):**
* **بهترین، مطمئن‌ترین و تنها انتخاب منطقی**. تهیه کیت با شماره فنی صحیح (مثلاً **4448386** یا **4649033**) در بسته‌بندی اصلی هیتاچی که معمولاً نارنجی رنگ است. این کیت‌ها توسط تامین‌کننده اصلی هیتاچی، یعنی شرکت **NOK ژاپن**، ساخته شده‌اند و کیفیت آن‌ها کاملاً برای شرایط کاری دقیق ZX200 تضمین شده است.کیت جک باکت بیل مکانیکی هیتاچی ZX200

* **گزینه ۲: کیت‌های افترمارکت با برند NOK:**
* از آنجایی که NOK تولیدکننده اصلی (OEM) برای هیتاچی است، خرید کیت با برند NOK در بسته‌بندی خود NOK، گزینه‌ای معادل با قطعه اصلی است و کیفیت کاملاً مشابهی را ارائه می‌دهد.

* **هشدار بسیار بسیار جدی:**
* از خرید کیت‌های بی‌نام و نشان، کپی، یا با قیمت‌های غیرمنطقی ارزان **تحت هر شرایطی و به طور قاطع اجتناب کنید**. این محصولات به هیچ عنوان توانایی تحمل فشار کاری، دما و تنش‌های مکانیکی سیستم هیدرولیک پیشرفته هیتاچی را ندارند. استفاده از آن‌ها منجر به خرابی سریع، نشت روغن، کاهش شدید قدرت، و در نهایت تحمیل هزینه‌های چند برابری برای تعمیر مجدد و جبران زمان از دست رفته پروژه می‌شود.

### **مرحله ۴: پروتکل نصب حرفه‌ای برای حداکثر عمر مفید**

1. **بازرسی دقیق و وسواس‌گونه شافت (Rod):** سطح کروم شافت را با دقت کامل زیر نور کافی بررسی کنید. **کوچکترین خط و خش، حفره، پوسته شدن کروم یا هرگونه آسیب، گران‌ترین کیت آب‌بندی را در عرض چند ساعت کاری نابود خواهد کرد.** در صورت وجود کوچکترین ایراد، شافت باید بدون هیچ‌گونه اغماضی، به صورت تخصصی ترمیم (سنگ‌زنی و آبکاری مجدد) یا تعویض شود.
2. **بررسی دقیق داخل پوسته (Barrel):** داخل پوسته سیلندر را برای هرگونه خراشیدگی یا ساییدگی طولی بررسی کنید. خراش‌های عمیق نیاز به **هونینگ (Honing)** برای بازگرداندن سطح صاف و صیقلی دارند.
3. **نظافت مطلق:** تمام قطعات سیلندر را با حلال مناسب شسته و با هوای فشرده خشک کنید. محیط مونتاژ باید کاملاً تمیز و عاری از هرگونه آلودگی باشد.
4. **استفاده از ابزار تخصصی:** برای جلوگیری از آسیب به لبه‌های حساس آب‌بندها، از ابزارهای مخصوص نصب پکینگ (Seal Installation Tools) که از جنس پلاستیک نرم یا برنجی هستند استفاده کنید.
5. **روغن‌کاری قبل از نصب:** تمام قطعات کیت، به خصوص لبه‌های آب‌بندی، را قبل از جا زدن به **روغن هیدرولیک تمیز** (از همان نوع روغن سیستم دستگاه) آغشته کنید.
6. **هواگیری سیستم (مرحله کلیدی و نهایی):** پس از مونتاژ و نصب جک روی دستگاه، موتور را روشن کرده و **با دور آرام موتور و حرکات بسیار آهسته و کنترل شده**، چندین مرتبه جک باکت را بدون اعمال بار تا انتها باز و بسته کنید تا تمام هوای محبوس شده در سیلندر خارج شود. حرکات ناگهانی در این مرحله می‌تواند به دلیل پدیده **دیزلینگ (Dieseling Effect)** باعث سوختن و تخریب کیت نو شود.

با رعایت این راهنمای دقیق و سرمایه‌گذاری روی یک کیت باکیفیت اصلی (هیتاچی یا NOK)، می‌توانید عملکرد و قدرت جک باکت بیل ZX200 خود را به حالت استاندارد کارخانه بازگردانده و از یک تعمیر مطمئن و بادوام برای مدت طولانی بهره‌مند شوید.کیت جک باکت بیل مکانیکی هیتاچی ZX200
