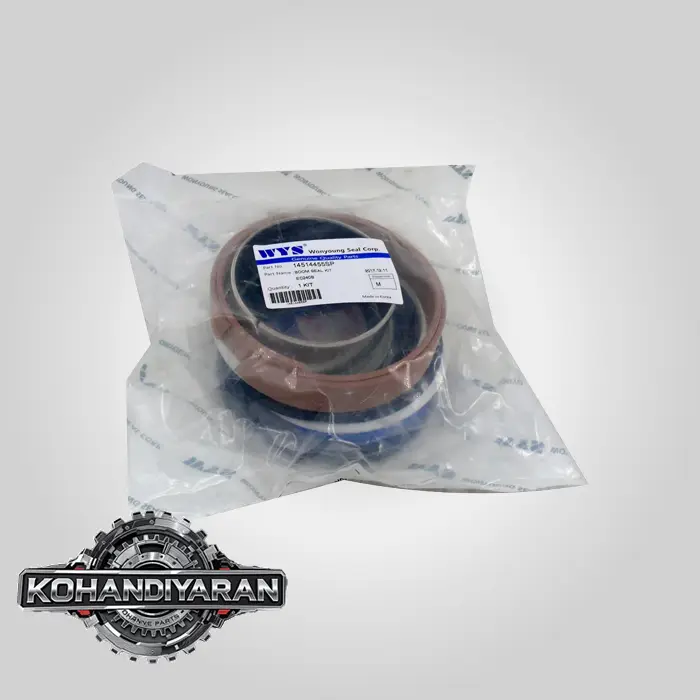

کیت جک استیک بیل مکانیکی ولوو EC240

بسیار عالی. بیل مکانیکی **ولوو EC240** یکی از محبوب‌ترین و قابل اعتمادترین ماشین‌آلات در کلاس ۲۴-۲۵ تن است که به دلیل سیستم هیدرولیک قدرتمند، دقیق و کم‌مصرف خود شهرت دارد. این مدل، به خصوص در نسخه‌های **B** و **C** (مانند **EC240B** یا **EC240C**)، به طور گسترده در پروژه‌های عمرانی، راه‌سازی و خاک‌برداری در ایران و سراسر جهان مورد استفاده قرار می‌گیرد.

جک استیک یا **جک بازو (Arm Cylinder)** در این مدل، نقش محوری در قدرت حفاری و دقت عملکرد دستگاه ایفا می‌کند. به دلیل طراحی پیشرفته سیستم هیدرولیک ولوو، استفاده از کیت آب‌بندی با کیفیت و مشخصات فنی دقیق برای این جک، امری حیاتی است.

در ادامه، راهنمای فنی جامع و تخصصی برای شناسایی، انتخاب و نصب **کیت آب‌بندی سیلندر بازو (Arm Cylinder Seal Kit)** برای بیل مکانیکی **ولوو EC240** ارائه می‌شود.

—کیت جک استیک بیل مکانیکی ولوو EC240

### **مرحله ۱: شناسایی دقیق مدل، قطعه و شماره فنی (Part Number)**

* **دستگاه:** بیل مکانیکی زنجیری ولوو (Volvo Construction Equipment – Crawler Excavator)
* **مدل:** **EC240**. این مدل دارای چندین سری (نسخه) است که مهم‌ترین آن‌ها عبارتند از:
* **EC240** (نسخه اولیه)
* **EC240B** (بسیار رایج)
* **EC240C** (نسخه جدیدتر با بهبودهای فنی)
* **EC240D** (نسل جدیدتر)
**نکته کلیدی:** شماره فنی کیت آب‌بندی بین این سری‌ها، به خصوص بین سری B و C، می‌تواند متفاوت باشد. بنابراین، شناسایی دقیق سری دستگاه یا داشتن شماره سریال (S/N یا P.I.N.) ضروری است.
* **سیستم:** هیدرولیک ولوو
* **قطعه:** سیلندر هیدرولیک استیک / بازو (Arm Cylinder)
* **درخواست:** کیت لوازم آب‌بندی (Seal Kit / Repair Kit)

**شماره فنی کیت آب‌بندی سیلندر استیک برای Volvo EC240:**

با توجه به رواج بالای مدل **EC240B**، شماره‌های فنی مرجع برای این مدل ارائه می‌شود.

* **شماره قطعه اصلی کیت (OEM Part Number):** **VOE 14589131**
* این شماره فنی، کد مرجع اصلی برای مدل **EC240B LC** است و توسط اکثر تامین‌کنندگان قطعات ولوو شناخته می‌شود.

**مشخصات ابعادی سیلندر مربوط به این کیت (بسیار مهم – حتماً اندازه‌گیری شود):**
برای اطمینان ۱۰۰٪، ابعاد سیلندر خود را با یک کولیس دقیق اندازه‌گیری کنید. ابعاد استاندارد برای سیلندر استیک EC240B عبارتند از:
* **قطر شافت (Rod Diameter):** $110$ میلی‌متر
* **قطر داخلی پوسته (Bore Diameter):** $150$ میلی‌متر

تطابق این دو اندازه با سیلندر شما، دقیق‌ترین راه برای سفارش کیت صحیح است، به خصوص اگر در مورد سری دقیق دستگاه خود (B یا C) مطمئن نیستید.کیت جک استیک بیل مکانیکی ولوو EC240

### **مرحله ۲: آشنایی با اجزای کیت آب‌بندی (کیت VOE 14589131)**

سیستم هیدرولیک ولوو به دلیل پاسخ‌دهی سریع و فشار کاری بالا (حدود **$350$ بار** یا **$5075$ PSI** در حالت Power Boost) شناخته می‌شود. کیت آب‌بندی آن نیز باید از کیفیت بسیار بالایی برخوردار باشد.

**۱. مجموعه آب‌بندهای پیستون (Piston Seal Assembly):**
* **پکینگ پیستون (Piston Seal):** یک آب‌بند کامپوزیتی چند تکه بسیار مقاوم. معمولاً شامل یک رینگ اصلی از جنس **PTFE (تفلون) تقویت شده با برنز** برای کاهش اصطکاک و تحمل سایش بالا، و یک **اورینگ انرژی‌دهنده (Energizer)** از جنس NBR که فشار اولیه برای آب‌بندی را تامین می‌کند.
* **گاید رینگ‌های پیستون (Piston Wear Rings):** نوارهای راهنما از جنس **رزین فنولیک تقویت شده با پارچه (Fabric Reinforced Phenolic)** یا **پلی‌آمید (PA)** که وظیفه هدایت پیستون و تحمل بارهای جانبی سنگین را بر عهده دارند.

**۲. مجموعه آب‌بندهای گلویی (Rod Seal / Gland Assembly):**
این مجموعه به دلیل حساسیت بالا، از چندین لایه حفاظتی تشکیل شده است.
* **گردگیر (Wiper Seal / Dust Seal):** بیرونی‌ترین قطعه، معمولاً از نوع **Step Seal** یا گردگیرهای دولبه از جنس **پلی‌اورتان (PU)** که از ورود گرد و غبار، رطوبت و آلودگی به داخل سیستم جلوگیری می‌کند.
* **پکینگ اصلی گلویی (Primary Rod Seal):** حیاتی‌ترین آب‌بند. معمولاً یک پکینگ U شکل (U-Cup) از جنس **پلی‌اورتان (Polyurethane) با گرید ویژه (High-Performance PU)** که پروفایل آن برای تحمل فشار دینامیکی شدید و جلوگیری از نشت روغن طراحی شده است.
* **بافر سیل (Buffer Seal):** **قطعه کلیدی برای طول عمر جک**. این قطعه که اغلب با کدهای **SPGW** یا مشابه شناخته می‌شود، یک ضربه‌گیر فشار بسیار قوی است که از پکینگ اصلی در برابر شوک‌های ناگهانی فشار محافظت می‌کند. خرابی بافرسیل، علت اصلی خرابی زودهنگام پکینگ اصلی و نشت روغن از جک است.
* **اورینگ و بک‌آپ رینگ درپوش (O-ring & Back-up Ring):** برای آب‌بندی استاتیک بین درپوش (گلویی) و پوسته سیلندر. بک‌آپ رینگ از جنس پلاستیک سخت (مانند POM)، از اورینگ در برابر تغییر شکل تحت فشار بالا محافظت می‌کند.

### **مرحله ۳: انتخاب کیت – سرمایه‌گذاری روی کیفیت برای جلوگیری از توقف کار**

هزینه توقف کار بیل ولوو EC240 و پیچیدگی تعمیرات آن به قدری است که هرگونه صرفه‌جویی در خرید کیت آب‌بندی، یک ریسک بزرگ و غیرمنطقی است.کیت جک استیک بیل مکانیکی ولوو EC240

* **گزینه ۱: کیت اصلی ولوو (Volvo Genuine Parts):**
* بهترین و مطمئن‌ترین انتخاب، تهیه کیت با شماره فنی **VOE 14589131** در بسته‌بندی اصلی ولوو است. این کیت‌ها توسط تامین‌کنندگان تراز اول جهانی مانند **Trelleborg (B+S)**، **Hallite** یا **NOK** برای ولوو تولید شده و کیفیت آن‌ها برای شرایط کاری سخت EC240 کاملاً تضمین شده است.

* **گزینه ۲: کیت‌های افترمارکت با برند معتبر جهانی:**
* اگر کیت اصلی در دسترس نبود، حتماً به دنبال کیت‌های افترمارکت باکیفیت باشید. برندهایی مانند **KASTAŞ (ترکیه)**، **Hallite (انگلیس)**، **SKF (سوئد)** و کیت‌هایی که صراحتاً ذکر می‌کنند قطعات داخل آن‌ها از برندهای معتبر اروپایی یا ژاپنی است، گزینه‌های قابل اعتمادی هستند.

* **هشدار بسیار مهم:**
* از خرید کیت‌های ارزان قیمت، بدون نام و نشان، و با بسته‌بندی‌های متفرقه **اکیداً خودداری کنید**. این محصولات به هیچ وجه توانایی تحمل فشار کاری و دمای سیستم هیدرولیک پیشرفته ولوو را ندارند و در مدت کوتاهی تخریب شده، منجر به نشت مجدد، کاهش قدرت و هزینه‌های تعمیراتی بسیار سنگین‌تر می‌شوند.

### **مرحله ۴: پروتکل نصب حرفه‌ای برای حداکثر عمر مفید**

1. **بازرسی دقیق و وسواس‌گونه شافت (Rod):** سطح کروم شافت را با دقت بالا زیر نور کافی و با لمس کردن بررسی کنید. **هرگونه خط و خش، حفره، پوسته شدن کروم یا آسیب، بهترین کیت آب‌بندی را در عرض چند ساعت از بین خواهد برد.** در صورت وجود هرگونه ایراد، شافت باید قبل از نصب کیت، به صورت کاملاً تخصصی ترمیم (سنگ‌زنی و آبکاری مجدد) یا تعویض شود.
2. **بررسی داخل پوسته (Barrel):** داخل پوسته سیلندر را برای هرگونه خراشیدگی یا ساییدگی طولی بررسی کنید. خراش‌های عمیق نیاز به **هونینگ (Honing)** برای بازگرداندن سطح صاف و صیقلی دارند.
3. **نظافت کامل و دقیق:** تمام قطعات سیلندر را با حلال مناسب شسته و با هوای فشرده خشک کنید. محیط مونتاژ باید کاملاً تمیز و عاری از گرد و غبار باشد.
4. **استفاده از ابزار مناسب:** برای جلوگیری از بریدگی یا آسیب به لبه‌های حساس آب‌بندها، از ابزارهای مخصوص نصب پکینگ (Seal Installation Tools) که از جنس پلاستیک نرم یا برنج هستند، استفاده کنید.
5. **روغن‌کاری قبل از نصب:** تمام قطعات کیت، به خصوص لبه‌های آب‌بندی، را قبل از جا زدن به **روغن هیدرولیک تمیز** (از همان نوع روغن سیستم دستگاه) آغشته کنید.
6. **هواگیری سیستم (مرحله حیاتی و نهایی):** پس از مونتاژ و نصب جک روی دستگاه، موتور را روشن کرده و **با دور آرام موتور و به آرامی**، چندین مرتبه جک استیک را بدون اعمال بار تا انتها باز و بسته کنید تا تمام هوای محبوس شده در سیلندر و لوله‌ها خارج شود. حرکات ناگهانی و سریع در ابتدای کار می‌تواند به دلیل پدیده **دیزلینگ (Dieseling Effect)** (اشتعال هوای فشرده) باعث سوختن و تخریب کیت نو شود.

با پیروی از این راهنمای دقیق و تهیه یک کیت باکیفیت بر اساس مشخصات فنی صحیح، می‌توانید عملکرد جک استیک بیل ولوو EC240 خود را به حالت استاندارد کارخانه بازگردانده و از یک تعمیر مطمئن و بادوام اطمینان حاصل کنید.کیت جک استیک بیل مکانیکی ولوو EC240
