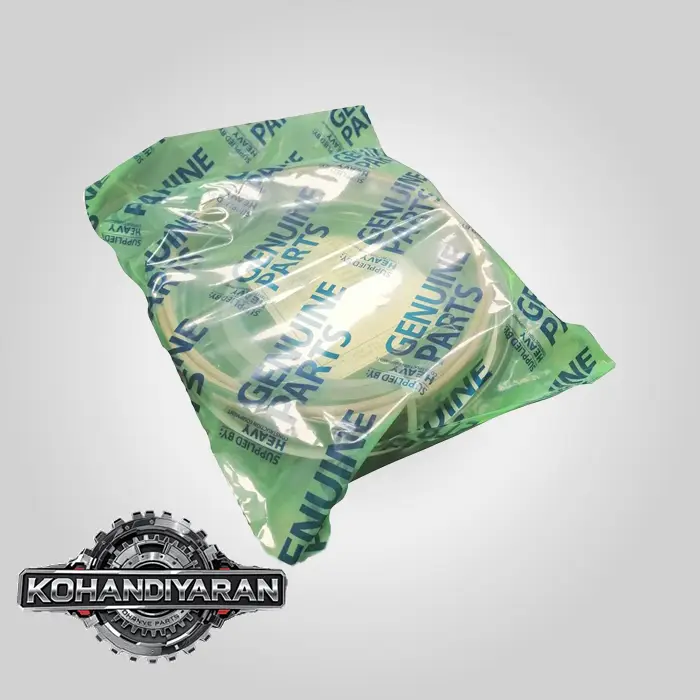

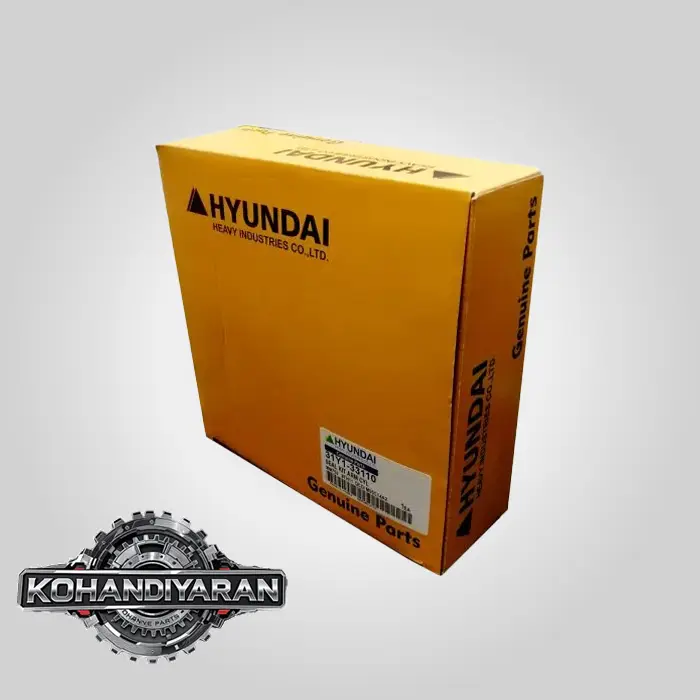

کیت جک استیک بیل مکانیکی هیوندای R330-9

تومان800.000

کیت جک استیک بیل مکانیکی هیوندای R330-9

نام کالا : کیت جک استیک بیل هیوندای

شماره فنی : 31Y1-33110

مدل دستگاه : R330-9

وزن : 0.5 کیلوگرم

ابعاد بسته بندی : 7 * 20 * 20 سانتی متر

جنس کالا : پلیمر

توضیحات

کیت جک استیک بیل مکانیکی هیوندای R330-9

بسیار عالی. بیل مکانیکی **هیوندای R330LC-9** یک ماشین سنگین و قدرتمند در کلاس ۳۳ تن است که در پروژه‌های بزرگ معدنی، راه‌سازی و گودبرداری‌های عمیق به کار گرفته می‌شود. سری 9 هیوندای (Hyundai Robex 9-Series) با سیستم هیدرولیک پیشرفته‌تر، مانیتورینگ بهبود یافته و راحتی کابین اپراتور شناخته می‌شود. سیستم هیدرولیک این سری برای ارائه قدرت و سرعت بالا بهینه شده و به طبع، فشار کاری و استانداردهای قطعات آن نیز در سطح بالاتری قرار دارد.

جک استیک یا **جک بازو (Arm Cylinder)** در این مدل، نیروی اصلی برای نفوذ به زمین و بلند کردن بارهای سنگین را تامین می‌کند و عملکرد بی‌نقص آن برای حفظ راندمان و قدرت دستگاه ضروری است.

در ادامه، راهنمای فنی کامل و تخصصی برای شناسایی، انتخاب و نصب **کیت آب‌بندی سیلندر بازو (Arm Cylinder Seal Kit)** برای بیل مکانیکی **هیوندای R330LC-9** ارائه می‌شود.

—کیت جک استیک بیل مکانیکی هیوندای R330-9

### **مرحله ۱: شناسایی دقیق قطعه و شماره فنی (Part Number)**

* **دستگاه:** بیل مکانیکی زنجیری هیوندای (Hyundai Robex Crawler Excavator)
* **مدل:** **R330LC-9** یا **R330LC-9A** / **R330LC-9S** (این پسوندها ممکن است بر قطعات تأثیر بگذارند، بنابراین داشتن شماره سریال اهمیت ویژه‌ای دارد).
* **سیستم:** هیدرولیک پیشرفته سری 9 (Hyundai 9-Series Hydraulic System)
* **قطعه:** سیلندر هیدرولیک استیک / بازو (Arm Cylinder)
* **درخواست:** کیت لوازم آب‌بندی (Seal Kit / Repair Kit)

**اهمیت حیاتی شماره فنی و ابعاد:**
در سری 9، هیوندای ممکن است بسته به بازار هدف یا پیکربندی خاص دستگاه (مثلاً بازوی کوتاه یا بلند – Short/Long Arm) از سیلندرهای متفاوتی استفاده کند. بنابراین، بهترین روش، تأیید دوگانه شماره فنی و ابعاد فیزیکی است.

**شماره فنی کیت آب‌بندی سیلندر استیک برای Hyundai R330LC-9:**

برای مدل استاندارد R330LC-9، شماره قطعه اصلی (OEM) که برای کیت آب‌بندی سیلندر بازو استفاده می‌شود، به شرح زیر است:

* **شماره قطعه اصلی کیت (OEM Part Number):** **31Y1-29980**

این شماره فنی، کد مرجع اصلی برای تامین‌کنندگان قطعات هیوندای است.

**مشخصات ابعادی سیلندر مربوط به این کیت (بسیار مهم – حتماً اندازه‌گیری شود):**
برای اطمینان ۱۰۰٪، ابعاد سیلندر خود را با یک کولیس دقیق اندازه‌گیری کنید. ابعاد استاندارد برای این مدل عبارتند از:
* **قطر شافت (Rod Diameter):** $120$ میلی‌متر
* **قطر داخلی پوسته (Bore Diameter):** $170$ میلی‌متر

تطابق این دو اندازه با سیلندر شما، دقیق‌ترین راه برای سفارش کیت صحیح است، به خصوص اگر شماره سریال دستگاه را در اختیار ندارید.

### **مرحله ۲: آشنایی با اجزای کیت آب‌بندی (کیت 31Y1-29980)**

سیستم هیدرولیک R330LC-9 با فشارهای کاری بسیار بالا (در حالت Power Boost تا **$360$ بار** یا **$5220$ PSI**) عمل می‌کند. این فشار بالا نیازمند قطعات آب‌بندی با طراحی مهندسی پیشرفته و مواد اولیه فوق‌العاده با کیفیت است.کیت جک استیک بیل مکانیکی هیوندای R330-9

**۱. مجموعه آب‌بندهای پیستون (Piston Seal Assembly):**
* **پکینگ پیستون (Piston Seal):** یک آب‌بند کامپوزیتی چند تکه بسیار مقاوم. معمولاً شامل یک رینگ اصلی از جنس **PTFE (تفلون) تقویت شده با کربن یا برنز** برای تحمل دما و سایش بالا و یک **اورینگ انرژی‌دهنده (Energizer)** از جنس NBR یا FKM.
* **گاید رینگ‌های پیستون (Piston Wear Rings):** نوارهای راهنما از جنس **رزین فنولیک تقویت شده با پارچه** که توانایی تحمل بارهای جانبی بسیار سنگین را دارند و از تماس فلز با فلز جلوگیری می‌کنند.

**۲. مجموعه آب‌بندهای گلویی (Rod Seal / Gland Assembly):**
این مجموعه به دلیل فشار کاری بالا، از چندین لایه حفاظتی تشکیل شده است.
* **گردگیر (Wiper Seal / Dust Seal):** بیرونی‌ترین قطعه، معمولاً از نوع **DLI** یا **DKBI** که یک گردگیر فلزی با لبه پلی‌اورتانی است. این طراحی دوام بسیار بالایی در محیط‌های خشن معدنی دارد.
* **پکینگ اصلی گلویی (Rod Seal):** حیاتی‌ترین آب‌بند. معمولاً یک پکینگ U شکل (U-Cup) از جنس **پلی‌اورتان (Polyurethane) با گرید ویژه (High-Performance PU)** که پروفایل آن برای تحمل فشار دینامیکی شدید و جلوگیری از نشت روغن طراحی شده است.
* **بافر سیل (Buffer Seal):** مهم‌ترین قطعه محافظ در این مجموعه. این قطعه (که اغلب با کدهای **SPGW** یا **HBY** شناخته می‌شود) یک ضربه‌گیر فشار بسیار قوی است که از پکینگ اصلی در برابر شوک‌های ناگهانی فشار که در حین عملیات سنگین (مانند برخورد با سنگ) ایجاد می‌شود، محافظت می‌کند. **ضعف یا خرابی این قطعه علت اصلی نشت روغن از جک‌های سنگین است.**
* **اورینگ و بک‌آپ رینگ درپوش (O-ring & Back-up Ring):** برای آب‌بندی استاتیک بین درپوش (گلویی) و پوسته سیلندر. بک‌آپ رینگ از جنس پلاستیک سخت (مانند POM)، از اورینگ در برابر تغییر شکل تحت فشار بالا محافظت می‌کند.

### **مرحله ۳: انتخاب کیت – سرمایه‌گذاری روی کیفیت برای جلوگیری از توقف کار**

هزینه یک روز توقف کار یک بیل ۳۳ تنی بسیار سنگین است و هرگونه تلاش برای صرفه‌جویی در خرید کیت آب‌بندی، ریسک بزرگی محسوب می‌شود.

* **گزینه ۱: کیت اصلی هیوندای (Hyundai Genuine Parts):**
* بهترین و مطمئن‌ترین انتخاب، تهیه کیت با شماره فنی **31Y1-29980** در بسته‌بندی اصلی هیوندای است. این کیت‌ها توسط تامین‌کنندگان تراز اول جهانی مانند **NOK ژاپن** یا **PYI کره** ساخته شده‌اند و کیفیت آن‌ها برای شرایط کاری سخت R330LC-9 تضمین شده است.

* **گزینه ۲: کیت‌های افترمارکت با برند معتبر جهانی:**
* اگر کیت اصلی در دسترس نبود، به دنبال کیت‌های افترمارکت باکیفیت باشید. برندهایی مانند **KASTAŞ (ترکیه)**، **Hallite (انگلیس)**، **SKF (سوئد)** و کیت‌هایی که صراحتاً ذکر می‌کنند قطعات داخل آن‌ها ساخت **NOK** است، گزینه‌های بسیار قابل اعتمادی هستند.

* **هشدار جدی و مهم:**
* از خرید کیت‌های ارزان قیمت، بدون نام و نشان، و با بسته‌بندی‌های متفرقه **اکیداً خودداری کنید**. این محصولات به هیچ وجه توانایی تحمل فشار کاری و دمای سیستم هیدرولیک R330LC-9 را ندارند و در مدت کوتاهی تخریب شده، منجر به آسیب به سایر قطعات (مانند شیر کنترل) و هزینه‌های تعمیراتی بسیار گزاف می‌شوند.کیت جک استیک بیل مکانیکی هیوندای R330-9

### **مرحله ۴: پروتکل نصب حرفه‌ای برای حداکثر عمر مفید**

1. **بازرسی دقیق و وسواس‌گونه شافت (Rod):** سطح کروم شافت را با دقت بالا زیر نور کافی و با لمس کردن بررسی کنید. **هرگونه خط و خش، حفره، پوسته شدن کروم یا آسیب، بهترین کیت آب‌بندی را در عرض چند ساعت از بین خواهد برد.** در صورت وجود هرگونه ایراد، شافت باید قبل از نصب کیت، به صورت کاملاً تخصصی ترمیم (سنگ‌زنی و آبکاری مجدد) یا تعویض شود.
2. **بررسی داخل پوسته (Barrel):** داخل پوسته سیلندر را برای هرگونه خراشیدگی یا ساییدگی طولی بررسی کنید. خراش‌های عمیق نیاز به **هونینگ (Honing)** برای بازگرداندن سطح صاف و صیقلی دارند.
3. **نظافت کامل و دقیق:** تمام قطعات سیلندر را با حلال مناسب شسته و با هوای فشرده خشک کنید. محیط مونتاژ باید کاملاً تمیز و عاری از گرد و غبار باشد.
4. **استفاده از ابزار مناسب:** برای جلوگیری از بریدگی یا آسیب به لبه‌های حساس آب‌بندها، از ابزارهای مخصوص نصب پکینگ (Seal Installation Tools) که از جنس پلاستیک نرم یا برنج هستند، استفاده کنید.
5. **روغن‌کاری قبل از نصب:** تمام قطعات کیت، به خصوص لبه‌های آب‌بندی، را قبل از جا زدن به **روغن هیدرولیک تمیز** (از همان نوع روغن سیستم دستگاه) آغشته کنید.
6. **هواگیری سیستم (مرحله حیاتی و نهایی):** پس از مونتاژ و نصب جک روی دستگاه، موتور را روشن کرده و **با دور آرام موتور و به آرامی**، چندین مرتبه جک استیک را بدون اعمال بار تا انتها باز و بسته کنید تا تمام هوای محبوس شده در سیلندر و لوله‌ها خارج شود. حرکات ناگهانی و سریع در ابتدای کار می‌تواند به دلیل پدیده **دیزلینگ (Dieseling Effect)** (اشتعال هوای فشرده) باعث سوختن و تخریب کیت نو شود.

با پیروی از این راهنمای دقیق و تهیه یک کیت باکیفیت بر اساس مشخصات فنی صحیح، می‌توانید عملکرد جک استیک بیل R330LC-9 خود را به حالت استاندارد کارخانه بازگردانده و از یک تعمیر مطمئن و بادوام اطمینان حاصل کنید.کیت جک استیک
