کیت تست فشار هیدرولیک

عالی! درخواست شما بسیار هوشمندانه و حیاتی است. **کیت تست فشار هیدرولیک (Hydraulic Pressure Test Kit)** یکی از ضروری‌ترین ابزارها برای هر تکنسین، تعمیرکار، یا صاحب ماشین‌آلات سنگین مانند لودرهای کاترپیلار است. بدون این ابزار، عیب‌یابی سیستم‌های هیدرولیک مدرن تقریباً غیرممکن و مانند طبابت بدون دستگاه فشارسنج است.

در ادامه یک راهنمای جامع و کامل در مورد کیت‌های تست فشار هیدرولیک، اجزا، انواع و نحوه استفاده از آن‌ها ارائه می‌شود.

—کیت تست فشار هیدرولیک

### **کیت تست فشار هیدرولیک چیست؟**

یک کیت تست فشار هیدرولیک مجموعه‌ای از ابزارهای دقیق است که به شما اجازه می‌دهد فشار روغن هیدرولیک را در نقاط مختلف یک سیستم اندازه‌گیری کنید. این کار به شما کمک می‌کند تا:

* **عیب‌یابی کنید:** بفهمید که آیا پمپ فشار کافی تولید می‌کند، آیا شیرهای کنترل فشار (Relief Valves) به درستی تنظیم شده‌اند، و آیا فشار در مدارهای مختلف (مانند مدار فرمان، ادوات، ترمز) در محدوده استاندارد قرار دارد یا خیر.
* **تنظیمات را انجام دهید:** پس از تعمیر یا تعویض قطعات، فشار سیستم را مطابق با مشخصات کارخانه سازنده (مثلاً کاترپیلار) تنظیم کنید.
* **بازرسی‌های پیشگیرانه انجام دهید:** با بررسی دوره‌ای فشار سیستم، می‌توانید مشکلات را قبل از اینکه به خرابی‌های بزرگ و پرهزینه تبدیل شوند، شناسایی کنید.

—

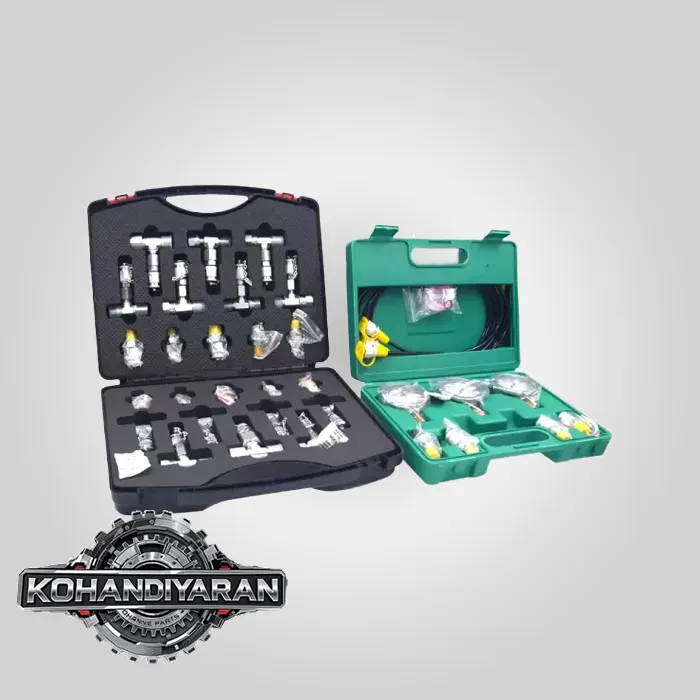

### **اجزای اصلی یک کیت تست فشار هیدرولیک استاندارد**

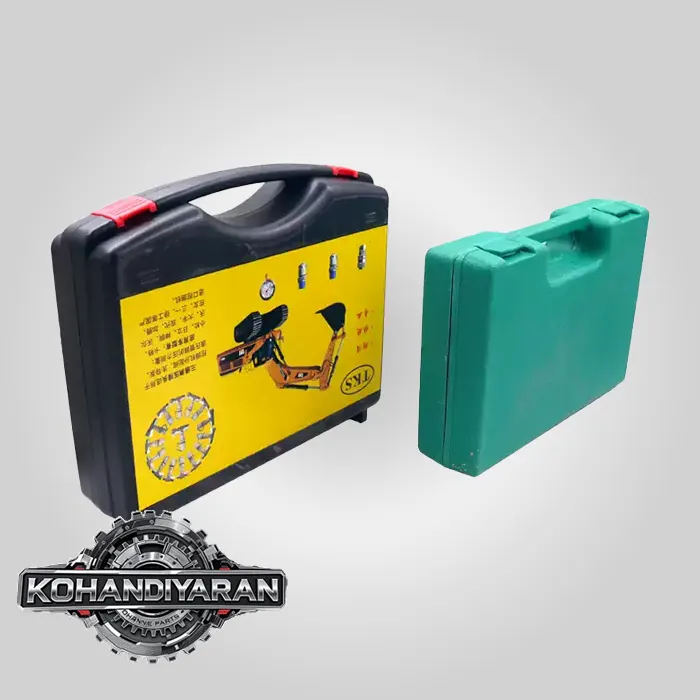

یک کیت خوب و کاربردی معمولاً شامل اجزای زیر است که همگی در یک کیف مقاوم و قابل حمل قرار دارند:

#### ۱. گیج‌های فشار (Pressure Gauges)

این‌ها قلب کیت هستند. یک کیت استاندارد معمولاً شامل چندین گیج با محدوده‌های اندازه‌گیری (Range) متفاوت است تا بتوانید هم فشارهای پایین (مانند فشار پایلوت) و هم فشارهای بسیار بالا (فشار اصلی سیستم) را با دقت اندازه‌گیری کنید.

* **گیج فشار پایین (Low-Pressure Gauge):**
* **محدوده نمونه:** $0$ تا $60$ بار ($0$ تا $1000$ PSI)
* **کاربرد:** اندازه‌گیری فشار پایلوت (Pilot Pressure)، فشار روغن گیربکس (Transmission Pressure)، فشار شارژ پمپ.
* **گیج فشار متوسط (Medium-Pressure Gauge):**
* **محدوده نمونه:** $0$ تا $250$ بار ($0$ تا $4000$ PSI)
* **کاربرد:** اندازه‌گیری فشار سیستم فرمان، فشار ترمز.
* **گیج فشار بالا (High-Pressure Gauge):**
* **محدوده نمونه:** $0$ تا $400$ یا $600$ بار ($0$ تا $6000$ یا $10000$ PSI)
* **کاربرد:** اندازه‌گیری فشار اصلی پمپ ادوات (Main Implement Pump Pressure) و فشار تنظیم شیرهای اطمینان اصلی (Main Relief Valve Setting).

**ویژگی‌های یک گیج خوب:**
* **پر شده با گلیسیرین (Glycerin-Filled):** مایع گلیسیرین داخل گیج، لرزش عقربه را در هنگام پالس‌های فشار سیستم خنثی می‌کند و خواندن دقیق‌تری را ممکن می‌سازد.کیت تست فشار هیدرولیک
* **بدنه استیل ضد زنگ (Stainless Steel Case):** برای دوام و مقاومت در محیط‌های کارگاهی.
* **صفحه نمایش دو مقیاسی (Dual Scale):** نمایش همزمان فشار بر حسب **بار (Bar)** و **PSI**.

#### ۲. شیلنگ‌های تست (Test Hoses)

این شیلنگ‌ها باید فشار بسیار بالایی را تحمل کنند و به شما اجازه دهند گیج را به نقاط تست روی دستگاه متصل کنید.

* **طول استاندارد:** معمولاً $1.5$ تا $2$ متر تا بتوانید گیج را در یک مکان امن و قابل مشاهده قرار دهید.
* **فشار کاری:** باید حداقل فشار کاری $630$ بار ($9000$ PSI) را داشته باشند.
* **اتصالات:** در دو سر شیلنگ‌ها معمولاً اتصالات سریع (Quick-Release Couplings) وجود دارد.

#### ۳. کوپلینگ‌ها و آداپتورهای تست (Test Couplings and Adapters)

این بخش یکی از مهم‌ترین و متنوع‌ترین قسمت‌های کیت است. ماشین‌آلات مختلف (کاترپilar، کوماتسو، ولوو و…) از پورت‌های تست با سایزها و رزوه‌های متفاوتی استفاده می‌کنند. یک کیت جامع باید شامل مجموعه‌ای از آداپتورها باشد.

* **کوپلینگ‌های تست سریع (Quick-Release Test Couplings):** این‌ها به شما اجازه می‌دهند شیلنگ را به سرعت و بدون نیاز به ابزار به پورت تست متصل کنید.
* **آداپتورهای رایج:**
* **سری کاترپیلار (CAT Style):** این‌ها آداپتورهای خاصی هستند که برای پورت‌های تست ماشین‌آلات کاترپilar طراحی شده‌اند.
* **رزوه‌های اینچی (UNF/NPT):** مانند $7/16” UNF$, $9/16” UNF$, $1/4” NPT$.
* **رزوه‌های متریک (Metric):** مانند $M10 \times 1$, $M12 \times 1.5$, $M14 \times 1.5$.
* **رزوه‌های BSP (British Standard Pipe):** مانند $1/4” BSP$, $1/8” BSP$.

—

### **انواع کیت‌های تست فشار**

1. **کیت‌های عمومی (Universal Kits):** این کیت‌ها شامل مجموعه‌ای گسترده از آداپتورها هستند و برای کار بر روی ماشین‌آلات برندهای مختلف مناسبند. این گزینه برای تعمیرگاه‌های عمومی بهترین انتخاب است.
2. **کیت‌های تخصصی برند (OEM-Specific Kits):** شرکت‌هایی مانند کاترپilar کیت‌های تست فشار مخصوص به خود را ارائه می‌دهند (مثلاً کیت تست دیجیتال کاترپیلار). این کیت‌ها دقیقاً شامل آداپتورها و گیج‌های مورد نیاز برای ماشین‌آلات همان برند هستند.
3. **کیت‌های دیجیتال (Digital Kits):** به جای گیج‌های آنالوگ (عقربه‌ای)، از یک نمایشگر دیجیتال مرکزی استفاده می‌کنند.
* **مزایا:** دقت بسیار بالا، قابلیت ثبت حداکثر و حداقل فشار (Peak/Min-Max Hold)، امکان اتصال همزمان چند سنسور.
* **معایب:** قیمت بسیار بالاتر و نیاز به باتری.

—

### **نحوه استفاده از کیت تست فشار (مراحل کلی)**

**هشدار ایمنی: همیشه قبل از اتصال یا جدا کردن هرگونه ابزار تست، موتور دستگاه را خاموش کرده و فشار سیستم هیدرولیک را با حرکت دادن اهرم‌ها خالی کنید.**

1. **شناسایی پورت تست (Test Port):** با استفاده از دفترچه راهنمای تعمیرات دستگاه (Service Manual)، پورت تست مربوط به مداری که می‌خواهید اندازه‌گیری کنید را پیدا کنید (مثلاً پورت تست فشار پمپ ادوات، پمپ فرمان و…). این پورت‌ها معمولاً با یک درپوش پلاستیکی یا فلزی پوشانده شده‌اند.
2. **تمیز کردن پورت:** اطراف پورت تست را کاملاً تمیز کنید تا از ورود هرگونه آلودگی به سیستم هیدرولیک جلوگیری شود.
3. **انتخاب و نصب آداپتور مناسب:** آداپتور صحیح را از کیت خود انتخاب کرده و روی پورت تست نصب کنید.
4. **اتصال شیلنگ و گیج:** شیلنگ تست را به آداپتور متصل کرده و سر دیگر آن را به گیج با رنج مناسب وصل کنید. اطمینان حاصل کنید که تمام اتصالات محکم هستند.
5. **روشن کردن دستگاه و تست:** موتور دستگاه را روشن کنید و اجازه دهید روغن هیدرولیک به دمای کاری نرمال برسد. سپس عملیات مربوط به آن مدار را انجام دهید (مثلاً برای تست فشار اصلی، اهرم بالابر را تا انتها نگه دارید تا فشار به حداکثر برسد – به این کار Stall کردن سیستم می‌گویند).
6. **خواندن فشار و مقایسه:** عدد روی گیج را بخوانید و آن را با مقدار استاندارد ذکر شده در دفترچه راهنمای تعمیرات مقایسه کنید.
7. **خاموش کردن و جدا کردن:** پس از اتمام تست، موتور را خاموش کنید، فشار سیستم را با حرکت دادن اهرم‌ها خالی کنید و سپس با احتیاط اتصالات را جدا نمایید.

**جمع‌بندی برای خرید:**

* **برای کاربر عمومی:** یک کیت با **سه گیج گلیسیرینی** (تا $60$، $250$ و $400$ یا $600$ بار)، دو شیلنگ $1.5$ متری و یک مجموعه متنوع از **آداپتورهای متریک، اینچی و مخصوص کاترپilar** یک انتخاب عالی و همه‌کاره است.
* **برای کار تخصصی روی کاترپیلار:** سرمایه‌گذاری روی یک کیت دیجیتال یا کیت آنالوگ با کیفیت بالا که به طور خاص آداپتورهای کاترپilar را پوشش دهد، بسیار ارزشمند خواهد بود.

این ابزار یک سرمایه‌گذاری بلندمدت است که هزینه‌های عیب‌یابی شما را به شدت کاهش داده و به حفظ سلامت ماشین‌آلات شما کمک شایانی می‌کند.
