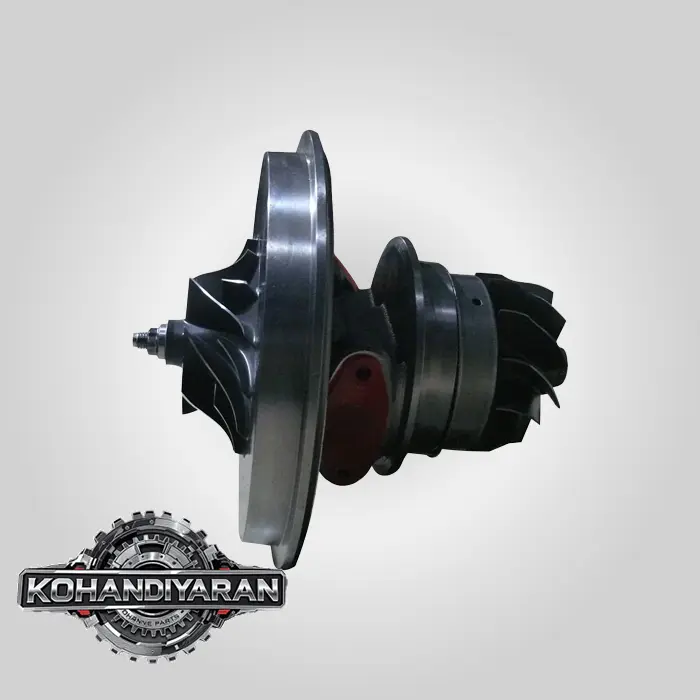

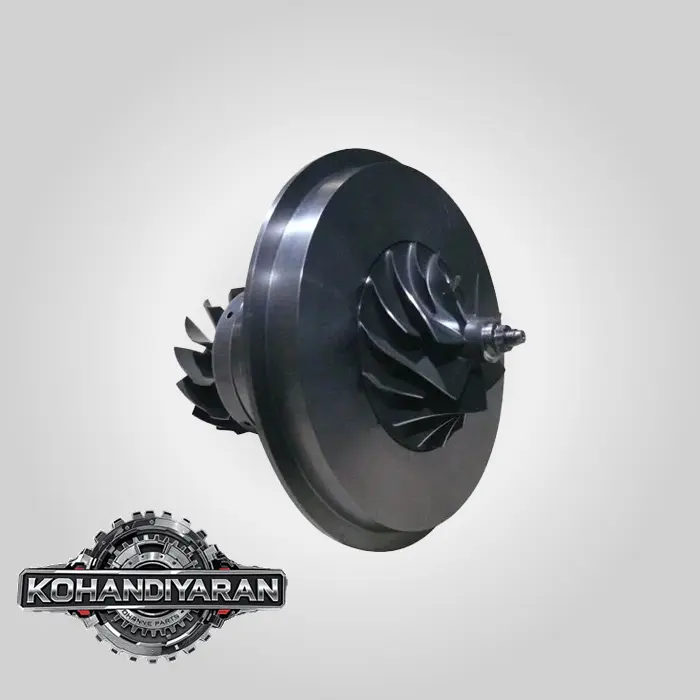

کاتریج توربوشارژ کامیون ولوو FH12

بسیار عالی! شما به سراغ یکی از پرافتخارترین و قابل اعتمادترین اسب‌های کاری جاده‌های جهان، **کامیون ولوو FH12** رفته‌اید. توربوشارژ در این کامیون، که برای پیمودن صدها هزار کیلومتر تحت بارهای سنگین طراحی شده، فقط یک قطعه برای افزایش قدرت نیست؛ بلکه یک جزء حیاتی برای دستیابی به **گشتاور عظیم در دور پایین**، **بهینه‌سازی مصرف سوخت** و **دوام فوق‌العاده موتور** است.

بیایید به صورت کاملاً تخصصی و فنی، **کارتریج توربوشارژ (Turbocharger Cartridge یا CHRA)** کامیون افسانه‌ای ولوو FH12 را تحلیل کنیم.

—کاتریج توربوشارژ کامیون ولوو FH12

### **تحلیل جامع و فنی کارتریج توربوشارژ ولوو FH12**

کامیون FH12 از موتورهای قدرتمند سری **D12** (مانند D12A, D12C, D12D) بهره می‌برد. این موتورهای 12 لیتری خطی 6 سیلندر، به خاطر گشتاور بالا و دوام بی‌نظیرشان شهرت دارند و توربوشارژ نقش اصلی را در این موفقیت ایفا می‌کند.

#### **۱. شناسایی کارتریج (CHRA) و مشخصات فنی**

* **CHRA (Center Housing Rotating Assembly):** همانطور که می‌دانید، این قطعه قلب تپنده توربو است. در کامیونی مانند FH12 که موتور آن ساعت‌های طولانی و تحت فشار شدید کار می‌کند، کیفیت ساخت، بالانس دقیق و توانایی تحمل حرارت در کارتریج حرف اول را می‌زند.
* **سازندگان اصلی:** توربوشارژهای مورد استفاده در موتورهای D12 ولوو عمدتاً توسط دو غول این صنعت ساخته شده‌اند:
1. **Holset (اکنون بخشی از Cummins Turbo Technologies):** بسیار رایج بر روی موتورهای دیزل سنگین. مدل‌هایی مانند سری **HX (مانند HX55)** بر روی موتورهای D12 به وفور یافت می‌شوند.
2. **BorgWarner (شامل برندهای Schwitzer و KKK):** یکی دیگر از تامین‌کنندگان اصلی ولوو با مدل‌هایی مانند سری **S (مانند S300 یا S400)**.
* **ویژگی‌های خاص توربو در FH12:**
* **پوسته توربین دوقلو (Twin-Scroll/Divided Turbine Housing):** بسیاری از توربوهای FH12 دارای یک پوسته توربین با دو کانال ورودی مجزا هستند. این طراحی به منیفولد دود اجازه می‌دهد تا پالس‌های گاز اگزوز را از سیلندرهای مختلف (مثلاً سیلندر ۱-۲-۳ و ۴-۵-۶) به صورت جداگانه به چرخ توربین هدایت کند. این کار باعث **کاهش شدید تأخیر توربو (Turbo Lag)** و **افزایش چشمگیر پاسخ‌دهی موتور در دورهای پایین** می‌شود که برای یک کامیون کشنده حیاتی است.
* **وست‌گیت داخلی (Internal Wastegate):** برای کنترل حداکثر فشار بوست و جلوگیری از آسیب به موتور، از یک دریچه وست‌گیت استفاده می‌شود. این دریچه که توسط یک اکچویتور پنوماتیک (فشاری) کنترل می‌شود، در صورت بالا رفتن بیش از حد فشار، باز شده و بخشی از گازهای اگزوز را قبل از رسیدن به توربین، مستقیماً به سمت خروجی اگزوز هدایت می‌کند.کاتریج توربوشارژ کامیون ولوو FH12

#### **۲. علائم خرابی کارتریج توربوشارژ در FH12**

علائم خرابی در یک کامیون سنگین ممکن است کمی متفاوت یا شدیدتر از یک خودروی سواری باشد:

1. **صدای زوزه یا سوت غیرعادی و بلند:**
* **علت:** این اولین و جدی‌ترین هشدار است. لقی بیش از حد محور (Shaft Play) به دلیل فرسودگی یاتاقان‌های کارتریج باعث برخورد پره‌های کمپرسور یا توربین با پوسته می‌شود. در یک موتور دیزل بزرگ، این صدا می‌تواند بسیار واضح و نگران‌کننده باشد.
* **خطر:** ادامه کار با این وضعیت می‌تواند منجر به شکستن پره‌ها شود. ورود تکه‌های فلزی به محفظه احتراق موتور D12 فاجعه‌بار و هزینه‌بر خواهد بود.

2. **دود آبی-سفید، به خصوص در سربالایی یا زیر بار:**
* **علت:** خرابی قطعی آب‌بندهای روغن (Oil Seals) در کارتریج. روغن موتور به بخش داغ توربین نشت کرده و می‌سوزد.
* **علامت:** کامیون در حالت درجا ممکن است دود کمی داشته باشد، اما به محض قرار گرفتن زیر بار و افزایش فشار و دمای اگزوز، دود آبی غلیظی از اگزوز خارج می‌شود. این وضعیت با مصرف بالای روغن موتور همراه استکاتریج توربوشارژ کامیون ولوو FH12

3. **افت شدید قدرت و کشش (دود سیاه زیاد):**
* **علت:** کارتریج به دلیل آسیب (مثلاً گیرپاژ نسبی یا شکستگی پره‌ها) نمی‌تواند بوست کافی تولید کند. در نتیجه، ECU که سوخت را بر اساس هوای مورد انتظار تزریق می‌کند، با کمبود هوا مواجه شده و احتراق ناقص رخ می‌دهد.
* **علامت:** کامیون در سربالایی‌ها به شدت “کم می‌آورد” و دود سیاه غلیظی تولید می‌کند که نشان‌دهنده سوختن ناقص گازوئیل است. مصرف سوخت نیز به شدت بالا می‌رود.

4. **نشت روغن از سمت کمپرسور (بخش سرد):**
* **علت:** اگر آب‌بند سمت کمپرسور خراب شود، روغن به داخل لوله‌های اینترکولر نشت می‌کند.
* **بررسی:** باز کردن لوله متصل به خروجی توربو (قبل از اینترکولر) و مشاهده تجمع غیرعادی روغن در آن، نشانه قطعی خرابی کارتریج است.

#### **۳. دلایل اصلی خرابی و نکات نگهداری**

1. **کیفیت و زمان تعویض روغن:** موتور D12 حجم روغن زیادی دارد، اما این نباید باعث تعویق در تعویض آن شود. روغن کارکرده خاصیت روانکاری و خنک‌کاری خود را از دست می‌دهد و اولین قربانی آن، یاتاقان‌های حساس توربوشارژ است.
2. **فیلتر هوا:** یک فیلتر هوای کثیف یا بی‌کیفیت، مقاومت زیادی در مسیر ورود هوا ایجاد می‌کند. این امر باعث ایجاد یک حالت خلأ در ورودی توربو شده و می‌تواند روغن را از آب‌بند سمت کمپرسور به داخل بکشد (حتی اگر آب‌بند سالم باشد).
3. **خاموش کردن ناگهانی موتور:** این یک اشتباه مهلک برای توربوی یک کامیون است. پس از یک مسیر طولانی یا یک سربالایی سنگین، توربو به شدت داغ است. خاموش کردن فوری موتور، جریان روغن را قطع کرده و باعث “پختن” روغن باقی‌مانده در کارتریج و لوله‌ها می‌شود که به مرور زمان مسیر روغن را مسدود می‌کند. **اجازه دهید موتور حداقل ۳-۵ دقیقه درجا کار کند.**
4. **بررسی نشتی بوست:** نشتی هوا از لوله‌های اینترکولر یا بست‌ها باعث می‌شود توربو برای جبران فشار، بیش از حد کار کند و دور آن بالاتر از حد مجاز برود که عمر آن را کوتاه می‌کند.

#### **۴. نکات کلیدی هنگام تعویض**

* **شماره فنی:** شماره فنی دقیق را از روی پلاک فلزی توربوشارژ بخوانید. این شماره برای سفارش کارتریج صحیح **الزامی** است.
* **خرید کارتریج معتبر:** با توجه به فشار کاری عظیم در موتور کامیون، خرید یک کارتریج ارزان و بی‌نام و نشان یک ریسک بسیار بزرگ است. **حتماً از برندهای معتبر (مانند Holset, BorgWarner) یا تولیدکنندگان افترمارکت با کیفیت (مانند Melett) استفاده کنید که بالانس دقیق VSR را تضمین می‌کنند.**
* **تمیزکاری سیستم:** اینترکولر باید باز شده و با حلال مناسب شسته شود تا تمام روغن و براده‌های احتمالی از توربوی قبلی پاک شود. منیفولد دود نیز باید از نظر وجود تکه‌های شکسته توربین بررسی گردد.
* **پیش-روانکاری (Pre-Lube):** این مرحله در کامیون حتی حیاتی‌تر است. قبل از استارت، مجرای روغن کارتریج را با روغن تمیز پر کرده و محور را با دست بچرخانید.
* **بررسی خط برگشت روغن:** مطمئن شوید لوله برگشت روغن از توربو به بلوک سیلندر هیچ‌گونه گرفتگی یا لهیدگی ندارد. گرفتگی این مسیر، فشار روغن را در کارتریج بالا برده و باعث خرابی سریع توربوی نو می‌شود.کاتریج توربوشارژ کامیون ولوو FH12

**نتیجه‌گیری:**
کارتریج توربوشارژ در ولوو FH12 یک قطعه مهندسی‌شده برای کار در سخت‌ترین شرایط است. دوام آن مستقیماً به سه عامل بستگی دارد: **کیفیت روغن و فیلترها**، **رعایت اصول صحیح خاموش کردن موتور**، و **سلامت کلی سیستم هوارسانی**. در هنگام تعویض، سرمایه‌گذاری روی یک کارتریج باکیفیت و بالانس‌شده، و انجام یک نصب تمیز و اصولی، تضمین‌کننده بازگشت قدرت و قابلیت اطمینان به این غول جاده‌ها خواهد بود.
