کاتریج توربوشارژ موتور BMW N20

بسیار عالی! این بار به سراغ یکی از محبوب‌ترین، پیشرفته‌ترین و در عین حال حساس‌ترین موتورهای توربوشارژ مدرن رفته‌ایم: موتور **BMW N20**. این موتور 2.0 لیتری 4 سیلندر که در طیف وسیعی از محصولات ب‌ام‌و (مانند سری 3، 4، 5، X1، X3 و Z4) به کار رفته، نماد گذار ب‌ام‌و از موتورهای 6 سیلندر اتمسفریک به واحدهای 4 سیلندر توربوشارژ کم‌حجم و پربازده است.

تحلیل **کارتریج توربوشارژ (CHRA)** در این موتور به دلیل تکنولوژی‌های به کار رفته، نیازمند دقت و جزئیات فنی بالایی است.

—کاتریج توربوشارژ موتور BMW N20

### **تحلیل جامع و فنی کارتریج توربوشارژ موتور BMW N20**

موتور N20 به دلیل استفاده از تزریق مستقیم سوخت (Direct Injection)، سیستم Valvetronic و یک توربوشارژر پیشرفته، توانایی تولید قدرت و گشتاور بالایی را دارد در حالی که مصرف سوخت بهینه‌ای ارائه می‌دهد. توربوشارژ در این موتور یک قطعه کلیدی و بسیار پیشرفته است.

#### **۱. شناسایی کارتریج (CHRA) و مشخصات فنی**

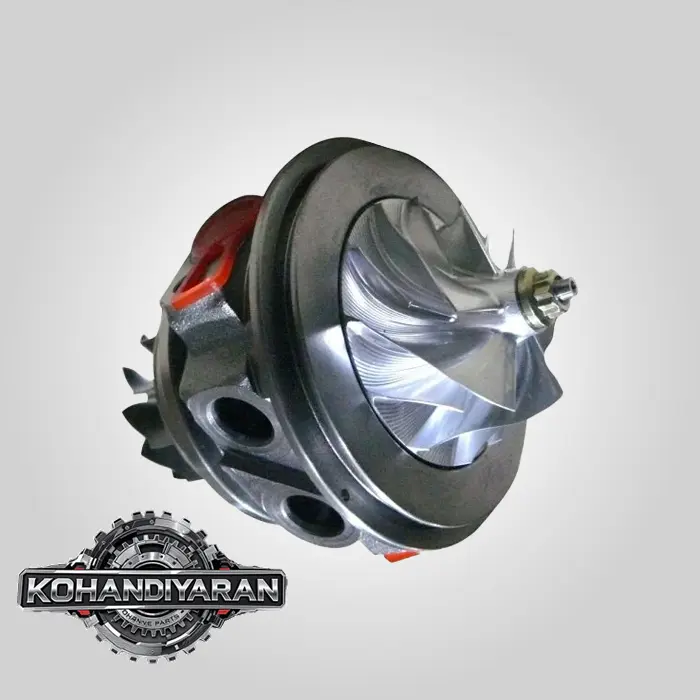

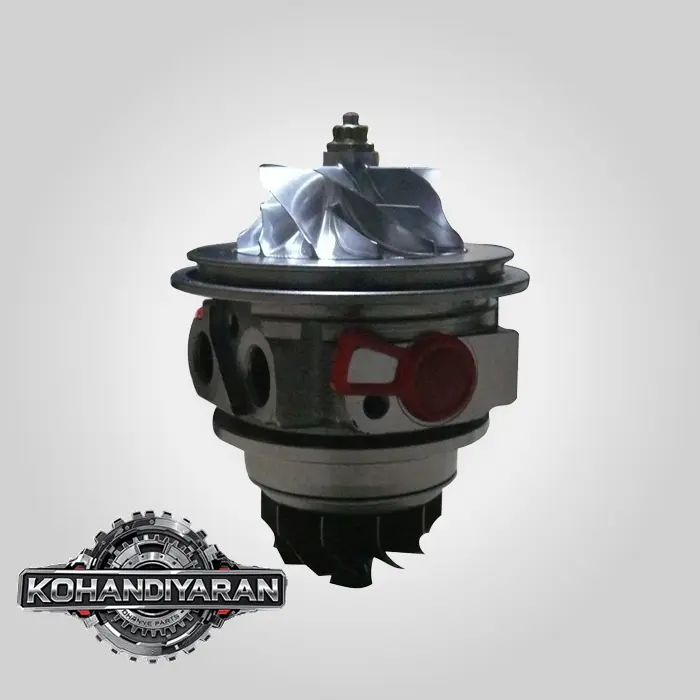

* **کارتریج (CHRA):** قلب تپنده توربوشارژ که شامل شفت مرکزی، پره‌های توربین و کمپرسور و مجموعه یاتاقان‌هاست. در موتور N20، این مجموعه برای پاسخ‌دهی آنی و کارکرد در دورهای بسیار بالا طراحی شده است.
* **سازنده و مدل توربو:**
* توربوشارژر اصلی به کار رفته در موتور N20 محصول شرکت **Mitsubishi (MHI)** است.
* مدل دقیق آن **TD04LR6-04HRT** می‌باشد. این یک توربوشارژر از نوع **Twin-Scroll** است که نقش حیاتی در عملکرد این موتور دارد.
* **ویژگی‌های فنی برجسته توربو در N20:**
1. **توربین Twin-Scroll (دومسیری):** این مهم‌ترین ویژگی فنی توربوی N20 است. منیفولد دود و پوسته توربین به دو کانال مجزا تقسیم شده‌اند. گازهای خروجی از سیلندرهای ۱ و ۴ وارد یک کانال و گازهای خروجی از سیلندرهای ۲ و ۳ وارد کانال دیگر می‌شوند. این طراحی هوشمندانه از تداخل پالس‌های اگزوز جلوگیری کرده و به توربین اجازه می‌دهد تا با انرژی بسیار بیشتری به چرخش درآید.
* **نتیجه:** **کاهش چشمگیر تأخیر توربو (Turbo Lag)** و دستیابی به حداکثر گشتاور از دورهای بسیار پایین (حدود 1250 RPM)، که حسی شبیه به موتورهای اتمسفریک بزرگ را تداعی می‌کند.
2. **اکچویتور الکترونیکی (Electronic Wastegate Actuator):** برخلاف کامیون‌ها که از اکچویتورهای پنوماتیک ساده استفاده می‌کنند، N20 دارای یک اکچویتور وست‌گیت کاملاً الکترونیکی است. این سیستم توسط کامپیوتر موتور (ECU/DME) با دقت بسیار بالا کنترل می‌شود.
* **مزایا:** کنترل دقیق و سریع فشار بوست، قابلیت پیش‌باز کردن وست‌گیت برای بهبود پاسخ‌دهی و همچنین بستن کامل آن برای تولید بوست آنی، و یکپارچگی کامل با سیستم‌های مدیریت موتور. این اکچویتور به کارتریج متصل نیست اما عملکرد آن مستقیماً با سلامت کارتریج در ارتباط است.
3. **یاتاقان‌های پیشرفته (Journal Bearings):** این یاتاقان‌ها برای تحمل دورهای بسیار بالا و روانکاری تحت فشار شدید روغن و دما طراحی شده‌اند. سلامت آن‌ها مستقیماً به کیفیت و تمیزی روغن بستگی دارد.کاتریج توربوشارژ موتور BMW N20

#### **۲. علائم خرابی کارتریج توربوشارژ در BMW N20**

خرابی توربو در این موتور مدرن معمولاً با علائم زیر همراه است و باید به سرعت به آن رسیدگی شود:

1. **صدای زوزه یا جیغ (شبیه به سشوار یا مته دندانپزشکی):**
* **علت:** لقی بیش از حد در شفت کارتریج (Shaft Play) به دلیل فرسودگی یاتاقان‌ها. این لقی باعث می‌شود پره‌های آلومینیومی کمپرسور با پوسته خود برخورد کرده و این صدای مشخص را تولید کنند.
* **خطر:** ادامه کار با این وضعیت منجر به شکستن پره‌ها می‌شود. ورود تکه‌های فلز به داخل اینترکولر و سپس به موتور، می‌تواند باعث تخریب کامل موتور N20 شود.

2. **دود آبی یا سفید از اگزوز، به خصوص هنگام شتاب‌گیری:**
* **علت:** خرابی قطعی آب‌بندهای روغن (Oil Seals) داخل کارتریج. روغن موتور به داخل محفظه داغ توربین یا محفظه سرد کمپرسور نشت کرده و می‌سوزد.
* **علامت:** یک پُف دود آبی پس از درجا کار کردن یا هنگام گاز دادن ناگهانی. این علامت با کاهش سطح روغن موتور همراه است.

3. **کدهای خطای موتور و حالت اضطراری (Limp Mode):**
* **علت:** ECU موتور به طور مداوم فشار بوست را پایش می‌کند. اگر کارتریج آسیب دیده باشد و نتواند بوست مورد نظر را تولید کند یا فشار بوست نوسان داشته باشد، ECU خطا ثبت می‌کند.
* **کدهای خطا:** خطاهای رایج شامل **”Drivetrain Malfunction”** روی صفحه نمایش و کدهای DTC مانند **P0299 (Turbocharger Underboost)** یا **P0234 (Turbocharger Overboost)**.

4. **افت قدرت محسوس و شتاب‌گیری ضعیف:**
* **علت:** توربو به دلیل آسیب داخلی (مثلاً گیرپاژ نسبی یا شکستگی پره‌ها) نمی‌تواند هوای فشرده کافی را تأمین کند.
* **علامت:** خودرو به وضوح کند شده و حس “کشندگی” توربو را از دست می‌دهد.کاتریج توربوشارژ موتور BMW N20

#### **۳. دلایل اصلی خرابی و نکات پیشگیری**

موتور N20 به دلیل طراحی دقیق و حساس خود، به نگهداری وسواس‌گونه‌ای نیاز دارد:

1. **مشکل خط روغن‌رسانی (Oil Feed Line):** این **شایع‌ترین دلیل خرابی توربو در N20** است. لوله فلزی که روغن را به توربو می‌رساند، از نزدیکی منیفولد دود و خود توربو عبور می‌کند و به شدت داغ می‌شود. این حرارت باعث “کک شدن” یا پختن روغن در داخل لوله و ایجاد گرفتگی می‌شود. گرفتگی جریان روغن، باعث نابودی سریع یاتاقان‌های کارتریج می‌شود.
* **راه حل:** **هنگام تعویض توربو یا کارتریج، تعویض خط روغن‌رسانی (Oil Feed Line) کاملاً الزامی است.**

2. **کیفیت و زمان تعویض روغن:** استفاده از روغن موتور با استاندارد دقیق BMW (مانند LL-01) و تعویض آن در فواصل زمانی کوتاه‌تر از توصیه کارخانه (مثلاً هر 7,000 تا 10,000 کیلومتر) برای حفظ جان توربو حیاتی است.
3. **گرم کردن و خنک کردن:** از شتاب‌گیری شدید با موتور سرد خودداری کنید. همچنین پس از رانندگی پرفشار، اجازه دهید موتور ۱ تا ۲ دقیقه درجا کار کند تا توربو خنک شده و جریان روغن، حرارت را از یاتاقان‌ها خارج کند.

#### **۴. نکات کلیدی هنگام تعویض**

* **خرید کارتریج باکیفیت:** با توجه به بالانس دقیق و سرعت چرخش بالا، خرید کارتریج‌های ارزان و بی‌کیفیت برای N20 یک ریسک بزرگ است. به دنبال برندهای معتبر افترمارکت باشید که مشخصاً برای توربوی MHI TD04LR6 بالانس شده‌اند.
* **تعویض قطعات جانبی الزامی:**
* **خط تغذیه روغن (Oil Feed Line):** این قطعه باید **حتماً** با یک نمونه نو تعویض شود.
* **واشرها و اورینگ‌ها:** تمام واشرهای فلزی و اورینگ‌های مربوط به خطوط روغن و آب باید نو شوند.
* **تمیزکاری سیستم:** اینترکولر و لوله‌های آن باید باز و به دقت شسته شوند تا از هرگونه روغن و براده فلزی پاک گردند.
* **پیش-روانکاری (Pre-Lube):** قبل از استارت زدن، حتماً از طریق مجرای ورودی روغن، کارتریج جدید را با روغن موتور تمیز پر کنید.
* **راه‌اندازی اولیه:** پس از نصب، اجازه دهید موتور برای چند دقیقه بدون گاز دادن درجا کار کند تا روغن به طور کامل در کل سیستم توربو به گردش درآید.

**نتیجه‌گیری:**
کارتریج توربوشارژ موتور BMW N20 یک قطعه مهندسی دقیق و پیشرفته است که عملکرد فوق‌العاده این موتور را ممکن می‌سازد. طول عمر آن به شدت به سلامت سیستم روغن‌رسانی وابسته است. خرابی آن معمولاً با صدای زوزه و افت قدرت خود را نشان می‌دهد و در هنگام تعویض، نادیده گرفتن تعویض خط روغن‌رسانی، به معنای تکرار скорый خرابی خواهد بود. یک تعمیر اصولی و باکیفیت، لذت رانندگی با این موتور پرتوان را دوباره به شما باز می‌گرداند.کاتریج توربوشارژ موتور BMW N20
