کاتریج توربوشارژ بلدوزر کاترپیلار D9N

عالی! شما به قلب تپنده سیستم هوارسانی یکی از قدرتمندترین و نمادین‌ترین بلدوزرهای جهان، **کاترپ**، اشاره کرده‌اید. “کارتریج توربوشارژ” قطعه‌ای حیاتی است که خرابی آن مستقیماً به افت شدید قدرت، افزایش دود و آسیب‌یلار D9Nهای جدی به موتور منجر می‌شود.

بیایید به صورت کاملاً تخصصی و جامع، **کارتریج توربوشارژ (Turbocharger Cartridge یا CHRA)** بلدوزر کاترپیلار D9N را تحلیل کنیم.

—کاتریج توربوشارژ بلدوزر کاترپیلار D9N

### **تحلیل جامع و فنی کارتریج توربوشارژ کاترپیلار D9N**

بلدوزر D9N معمولاً به موتور دیزل غول‌پیکر **CAT 3408** یا در نسخه‌های بعدی **3408C** مجهز است. این موتور 8 سیلندر خورجینی (V8) برای تولید قدرت عظیم خود (حدود 460 اسب بخار) به شدت به سیستم توربوشارژ دوگانه (Twin-Turbo) متکی است؛ یعنی برای هر بانک 4 سیلندر، یک توربوشارژ مجزا وجود دارد.

#### **۱. کارتریج (CHRA) چیست؟**

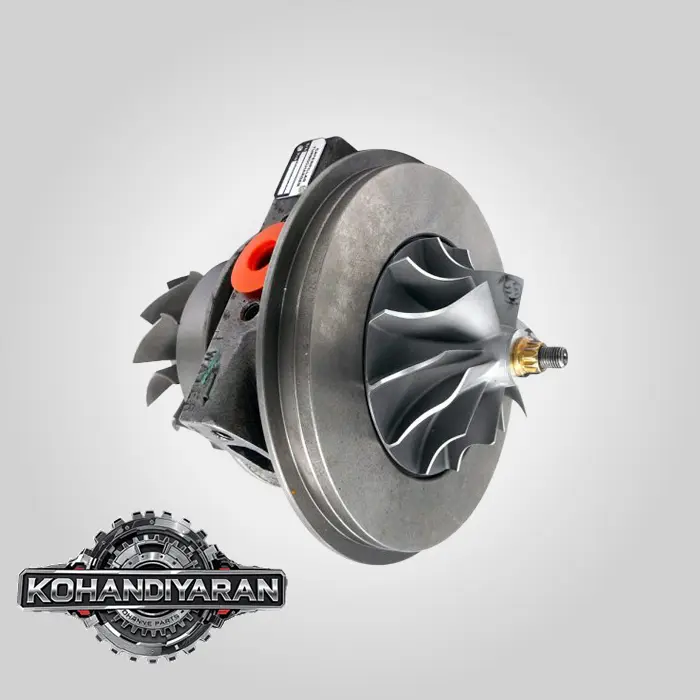

**CHRA** مخفف **C**enter **H**ousing **R**otating **A**ssembly است. این قطعه، هسته مرکزی و مجموعه دوار توربوشارژ است و تمام قطعات متحرک و حیاتی را در خود جای داده است. در واقع، وقتی از “تعمیر” یا “تعویض مغزی” توربوشارژ صحبت می‌کنیم، منظورمان همین کارتریج است.کاتریج توربوشارژ بلدوزر کاترپیلار D9N

**اجزای اصلی یک کارتریج توربوشارژ:**

1. **محور اصلی (Shaft):** یک شفت فولادی آلیاژی بسیار دقیق که در یک سر آن “توربین” و در سر دیگر “کمپرسور” نصب شده است.
2. **چرخ توربین (Turbine Wheel):** این چرخ که در بخش داغ (Hot Side) قرار دارد، از آلیاژهای بسیار مقاوم به حرارت (مانند اینکونل) ساخته شده و توسط گازهای داغ خروجی از اگزوز به چرخش در می‌آید.
3. **چرخ کمپرسور (Compressor Wheel):** این چرخ که معمولاً از آلومینیوم ماشین‌کاری شده ساخته می‌شود، در بخش سرد (Cold Side) قرار دارد و با چرخش خود، هوای ورودی را فشرده کرده و به داخل موتور می‌فرستد.
4. **پوسته مرکزی (Center Housing):** بدنه‌ای چدنی که کل مجموعه دوار را در بر می‌گیرد و دارای کانال‌های عبور روغن برای روانکاری و خنک‌کاری است.
5. **یاتاقان‌ها (Bearings):** به دلیل سرعت چرخش فوق‌العاده بالا (بیش از ۱۰۰,۰۰۰ دور در دقیقه)، از یاتاقان‌های لغزشی (Journal Bearings) و یک یاتاقان کف‌گرد (Thrust Bearing) استفاده می‌شود. این یاتاقان‌ها روی یک لایه نازک از روغن موتور شناور هستند.
6. **سیل‌ها و رینگ‌های آب‌بندی (Seals):** رینگ‌های پیستونی شکلی که از نشت روغن به داخل پوسته‌های کمپرسور و توربین جلوگیری می‌کنند.

#### **۲. چرا کارتریج در D9N اهمیت فوق‌العاده‌ای دارد؟**

موتور 3408 در D9N تحت بارهای بسیار سنگین و مداوم کار می‌کند. این به معنای تولید حجم عظیمی از گازهای داغ اگزوز و نیاز شدید به هوای فشرده است.

* **تأمین قدرت:** بدون کارتریج‌های سالم، توربوشارژها نمی‌توانند هوای کافی را به سیلندرها برسانند. این امر باعث احتراق ناقص، افت شدید قدرت و ناتوانی بلدوزر در انجام کارهای سنگین می‌شود.
* **کنترل دما:** هوای فشرده بیشتر به معنای اکسیژن بیشتر و احتراق کامل‌تر است. این موضوع به کنترل دمای احتراق و جلوگیری از داغ شدن بیش از حد قطعاتی مانند پیستون‌ها و سوپاپ‌ها کمک می‌کند.
* **راندمان سوخت:** یک توربوشارژ سالم با افزایش راندمان احتراق، مصرف سوخت را در ازای قدرت تولیدی بهینه می‌کند.

#### **۳. علائم خرابی کارتریج توربوشارژ در D9N**

خرابی کارتریج خود را با علائم واضحی نشان می‌دهد که یک اپراتور باتجربه به سرعت متوجه آن‌ها می‌شود:

1. **صدای غیر عادی (جیغ یا سوت کشیدن):**
* **علت:** شایع‌ترین علامت اولیه. این صدا ناشی از تماس پره‌های کمپرسور یا توربین با پوسته خود است که به دلیل خرابی یاتاقان‌ها و ایجاد لقی در محور (Shaft Play) رخ می‌دهد.
* **اهمیت:** این صدا یک **هشدار جدی** است. ادامه کار با دستگاه در این حالت می‌تواند منجر به شکستن پره‌ها و ورود تکه‌های فلزی به داخل موتور (از سمت کمپرسور) یا آسیب به سیستم اگزوز (از سمت توربین) شود.

2. **دود آبی یا سفید مایل به آبی از اگزوز:**
* **علت:** خرابی رینگ‌های آب‌بندی (سیل‌ها) داخل کارتریج. این امر باعث نشت روغن موتور به بخش داغ (توربین) شده و روغن در اگزوز می‌سوزد.
* **علامت:** معمولاً در هنگام گاز دادن یا زمانی که موتور زیر بار است، دود آبی مشخصی دیده می‌شود. همچنین سطح روغن موتور به سرعت کاهش می‌یابد.

3. **افت شدید قدرت و دود سیاه غلیظ:**
* **علت:** اگر کارتریج به دلیل خرابی یاتاقان‌ها گیرپاژ کرده یا پره‌های آن به قدری آسیب دیده باشند که نتوانند هوا را فشرده کنند، نسبت هوا به سوخت به شدت به هم می‌ریزد.
* **علامت:** بلدوزر “جان ندارد”. هنگام فشار آوردن، موتور به شدت دود سیاه تولید می‌کند اما قدرت لازم را ندارد.

4. **نشت روغن از توربوشارژ:**
* **علت:** خرابی سیل‌های داخلی یا گرفتگی در مسیر برگشت روغن از توربوشارژ به کارتل. اگر روغن نتواند به راحتی از پوسته مرکزی تخلیه شود، فشار آن بالا رفته و از ضعیف‌ترین نقطه (سیل‌ها) نشت می‌کند.کاتریج توربوشارژ بلدوزر کاترپیلار D9N

#### **۴. شماره فنی و انتخاب کارتریج مناسب**

* **شماره فنی (Part Number):** به دلیل تنوع در مدل‌های موتور 3408، شماره فنی کارتریج می‌تواند متفاوت باشد. بهترین راه، خواندن شماره از روی پلاک خود توربوشارژ است. برندهای معتبری مانند **Garrett** یا **BorgWarner (KKK/Schwitzer)** سازندگان اصلی توربو برای کاترپیلار هستند. شماره‌های فنی ممکن است شبیه به این فرمت‌ها باشند: `4W-1234`, `7C-7596`, `1W-5555`.
* **اهمیت بالانس:** کارتریج توربوشارژ باید پس از مونتاژ، در دستگاه‌های بسیار دقیق (VSR – Vibration Sorting Rig) بالانس دینامیکی شود. **خرید کارتریج‌های ارزان و بدون برند که به درستی بالانس نشده‌اند، تقریباً تضمین‌کننده خرابی زودهنگام و آسیب به موتور است.**

#### **۵. نکات کلیدی در تعویض و نگهداری**

* **پیدا کردن علت اصلی خرابی:** قبل از نصب کارتریج جدید، حتماً علت خرابی قبلی را پیدا کنید. آیا مشکل از کیفیت روغن، گرفتگی لوله روغن‌رسانی، یا گرفتگی مسیر برگشت روغن بوده است؟ بدون رفع مشکل اصلی، کارتریج جدید نیز به زودی خراب خواهد شد.
* **تمیزی مطلق:** مسیرهای ورودی و خروجی هوا و روغن باید کاملاً تمیز باشند. ورود حتی یک واشر یا تکه RTV کوچک به داخل توربو می‌تواند آن را نابود کند.
* **پیش-روانکاری (Pre-Lube):** **این مرحله حیاتی است.** قبل از استارت زدن موتور، باید مقداری روغن تمیز از طریق ورودی روغن به داخل کارتریج ریخته و محور را با دست بچرخانید تا یاتاقان‌ها کاملاً آغشته به روغن شوند. سپس بدون روشن کردن موتور، چند ثانیه استارت بزنید (crank the engine) تا فشار روغن در سیستم برقرار شود.
* **استفاده از واشرهای نو:** همیشه از کیت واشر نو برای نصب توربوشارژ استفاده کنید.

**نتیجه‌گیری:**
کارتریج توربوشارژ (CHRA) در بلدوزر D9N، یک مجموعه دقیق، حساس و پرسرعت است که وظیفه تأمین هوای حیاتی برای موتور قدرتمند 3408 را بر عهده دارد. نگهداری صحیح از آن از طریق استفاده از روغن با کیفیت و تعویض به موقع، و همچنین توجه به علائم اولیه خرابی مانند صدای سوت، می‌تواند از بروز هزینه‌های سنگین تعمیر موتور و توقف طولانی‌مدت دستگاه جلوگیری کند. هنگام تعویض، سرمایه‌گذاری روی یک کارتریج با کیفیت و بالانس شده از یک برند معتبر، امری ضروری است.کاتریج توربوشارژ بلدوزر کاترپیلار D9N
