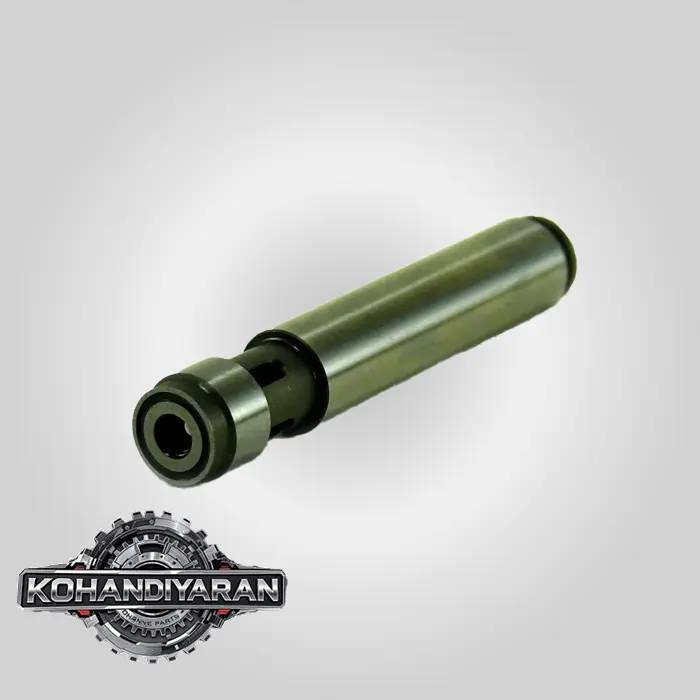

چک ولو بزرگ پمپ کاوازاکی K3V112

بسیار عالی! به سراغ یکی از مهم‌ترین و پیچیده‌ترین قطعات در قلب سیستم هیدرولیک بسیاری از ماشین‌آلات سنگین، یعنی پمپ کاوازاکی K3V112 رفتیم. شما به یک قطعه بسیار حساس و کلیدی در این پمپ اشاره کردید: “چک ولو” یا شیر یک‌طرفه.

در پمپ پیستونی دبی متغیر (Variable Displacement Axial Piston Pump) مانند K3V112، چندین نوع “چک ولو” با عملکردهای متفاوت وجود دارد. اما مهم‌ترین و اصلی‌ترین آن‌ها، **مجموعه چک ولوهای ورودی و خروجی (Suction/Delivery Check Valves)** هستند که در داخل **”ولو پلیت” (Valve Plate)** قرار دارند و اساس کار پمپاژ را تشکیل می‌دهند.

بیایید به صورت عمیق و دقیق این قطعات را تحلیل کنیم.

—

### **تحلیل جامع چک ولوهای پمپ هیدرولیک کاوازاکی K3V112DT**

پمپ K3V112 یک پمپ پیستونی محوری (Axial Piston Pump) از نوع **صفحه خمیده (Bent Axis)** یا **صفحه گردان (Swashplate)** است. این پمپ معمولاً به صورت دوقلو (Tandem Pump) با کد K3V112**DT** عرضه می‌شود و قلب تپنده سیستم هیدرولیک بیل‌های مکانیکی معروف مانند هیوندای R210LC-7، دوسان DX225، ولوو EC210 و بسیاری دیگر است.

کار اصلی این پمپ تبدیل نیروی مکانیکی چرخشی موتور دیزل به قدرت هیدرولیکی (جریان روغن پرفشار) است. این فرآیند “پمپاژ” بدون وجود چک ولوها غیرممکن است.

#### **۱. چک ولوها در کجا قرار دارند؟ ولو پلیت (Valve Plate)**

برخلاف تصور، چک ولوهای اصلی این پمپ قطعاتی جداگانه مانند شیرهای فشنگی (Cartridge Valve) نیستند. آن‌ها به صورت هوشمندانه‌ای به عنوان بخشی از یک قطعه حیاتی به نام **”ولو پلیت” (Valve Plate)** یا صفحه سوپاپ طراحی شده‌اند.

* **ولو پلیت چیست؟** یک صفحه فولادی ثابت و بسیار صیقلی است که بلوک سیلندر چرخان (Cylinder Block) روی آن می‌لغزد. این صفحه دارای دو پورت لوبیایی شکل (Kidney-shaped Ports) است:
1. **پورت ورودی (Suction Port):** به مخزن هیدرولیک متصل است و روغن کم‌فشار را وارد می‌کند.
2. **پورت خروجی (Delivery/Pressure Port):** روغن پرفشار را به سمت سیستم (جک‌ها و هیدروموتورها) هدایت می‌کند.

* **عملکرد چک ولو در ولو پلیت:** خودِ طراحی ولو پلیت و حرکت بلوک سیلندر روی آن، عملاً کار یک **مجموعه شیر یک‌طرفه چرخشی** را انجام می‌دهد.
* وقتی یک پیستون در بلوک سیلندر به عقب حرکت می‌کند (کورس مکش)، سوراخ سیلندر آن روی پورت ورودی ولو پلیت قرار می‌گیرد و روغن را به داخل می‌کشد.
* پس از نیم دور چرخش، همان پیستون به جلو حرکت می‌کند (کورس تراکم). در این لحظه، سوراخ سیلندر آن روی پورت خروجی ولو پلیت قرار گرفته و روغن پرفشار را به بیرون پمپ می‌کند.
* این طراحی تضمین می‌کند که روغن **فقط** از ورودی به سیلندر و **فقط** از سیلندر به خروجی جریان یابد و هرگز مسیر برعکس را طی نکند. بنابراین، **”ولو پلیت” به همراه “بلوک سیلندر چرخان”، نقش اصلی‌ترین و بزرگ‌ترین “چک ولو” پمپ را ایفا می‌کنند.**

*(در این انیمیشن، صفحه زرد رنگ همان “ولو پلیت” است که عملکرد چک ولو را مدیریت می‌کند)*

#### **۲. چک ولوهای کوچک اما حیاتی دیگر در پمپ K3V112**

علاوه بر عملکرد اصلی ولو پلیت، چک ولوهای کوچکتری نیز در مدارهای کنترلی و جانبی پمپ وجود دارند:

1. **چک ولو در مدار رگولاتور (Regulator Circuit Check Valve):**
* **وظیفه:** پمپ K3V112 دارای یک رگولاتور پیچیده است که زاویه صفحه گردان (Swashplate) و در نتیجه دبی خروجی پمپ را کنترل می‌کند. این رگولاتور با فشار سیگنال (Pilot Pressure) و فشار خود پمپ کار می‌کند. چک ولوها در این مدار اطمینان حاصل می‌کنند که فشارهای کنترلی در مسیر صحیح حرکت کرده و از بازگشت فشار و ایجاد نوسان در عملکرد رگولاتور جلوگیری کنند.
* **اهمیت:** خرابی این چک ولوهای کوچک می‌تواند باعث شود پمپ زیر بار نرود، دبی آن کم و زیاد شود، یا به طور کلی از کنترل خارج شود.

2. **چک ولو در مدار تخلیه بدنه (Case Drain Line Check Valve):**
* **وظیفه:** مقداری از روغن برای روانکاری و خنک‌کاری قطعات داخلی پمپ (مانند پیستون‌ها و یاتاقان‌ها) نشت می‌کند. این روغن نشتی از طریق یک مسیر به نام “Case Drain” به مخزن بازمی‌گردد. گاهی یک چک ولو با فنر بسیار ضعیف (معمولاً برای ایجاد یک فشار مثبت حداقلی در پوسته) یا برای جلوگیری از بازگشت روغن از مخزن در شرایط خاص، در این مسیر قرار می‌گیرد.
* **اهمیت:** این کار به روانکاری بهتر قطعات در لحظه استارت کمک کرده و از خشک کار کردن آن‌ها جلوگیری می‌کند.

3. **چک ولوهای سیستم “Negative Flow Control” یا “Positive Flow Control”:**
* **وظیفه:** در سیستم‌های کنترلی پیشرفته بیل‌های مکانیکی، پمپ بر اساس نیاز اپراتور دبی خود را تنظیم می‌کند. چک ولوها در این مدارهای سیگنال نقش حیاتی در ارسال و حفظ فشار پایلوت برای کنترل دقیق رگولاتور پمپ دارند. آن‌ها از تداخل سیگنال‌های مختلف جلوگیری می‌کنند.

#### **۳. دلایل خرابی و علائم آن**

“چک ولو” به معنی کلی (شامل سایش سطح ولو پلیت) در پمپ K3V112 به دلایل زیر دچار مشکل می‌شود:

* **آلودگی روغن هیدرولیک:** ذرات فلزی یا گرد و غبار می‌توانند بین سطح بلوک سیلندر و ولو پلیت خراش‌های عمیق ایجاد کنند. این خراش‌ها باعث نشتی داخلی شدید شده و عملکرد پمپاژ را مختل می‌کنند. این شایع‌ترین علت خرابی پمپ است.
* **شکستگی فنر یا گیر کردن ساچمه (در چک ولوهای کوچک):** در چک ولوهای مدارهای کنترلی، ممکن است فنر پشت ساچمه یا مخروطی شکسته یا ضعیف شود و یا یک ذره آلودگی باعث گیر کردن آن در حالت باز یا بسته شود.
* **کاویتاسیون (Cavitation):** اگر روغن کافی به ورودی پمپ نرسد، حباب‌های بخار در روغن ایجاد شده و هنگام فشرده‌سازی منفجر می‌شوند. این انفجارهای کوچک، سطوح فلزی ولو پلیت و پورت‌های آن را “می‌خورد” و از بین می‌برد.

**علائم خرابی چک ولوها:**

* **کاهش شدید قدرت و سرعت دستگاه:** به دلیل نشتی داخلی، پمپ نمی‌تواند فشار لازم را تولید کند.
* **داغ شدن بیش از حد روغن هیدرولیک:** انرژی که باید به کار تبدیل شود، به دلیل نشتی داخلی به گرما تبدیل می‌شود.
* **صدای غیرعادی و ناله‌مانند از پمپ:** معمولاً به دلیل کاویتاسیون یا سایش شدید قطعات است.
* **عملکرد نامنظم و پریودیک جک‌ها:** اگر چک ولوهای رگولاتور خراب شوند، دبی پمپ نوسان می‌کند.
* **”خالی کردن” پمپ زیر بار:** دستگاه در حالت عادی کار می‌کند اما به محض قرار گرفتن زیر بار سنگین، قدرت خود را از دست می‌دهد.

### **نتیجه‌گیری**

وقتی از **”چک ولو بزرگ پمپ کاوازاکی K3V112″** صحبت می‌کنیم، منظور اصلی ما **مجموعه هماهنگ “ولو پلیت” و “بلوک سیلندر چرخان”** است که اساس عملکرد شیر یک‌طرفه را در مقیاس بزرگ پیاده‌سازی می‌کنند. خرابی این مجموعه، که معمولاً به صورت **خراشیدگی سطح تماس** آن‌ها بروز می‌کند، به معنای پایان عمر مفید پمپ و نیاز به تعمیر اساسی یا تعویض آن است. علاوه بر این، چک ولوهای کوچک‌تر در مدارهای کنترلی نیز نقشی حیاتی در دقت، پایداری و پاسخگویی پمپ به دستورات اپراتور دارند و خرابی آن‌ها می‌تواند کل عملکرد سیستم هیدرولیک را مختل کند. این قطعات در ظاهر ساده، نمونه‌ای بی‌نظیر از مهندسی دقیق برای کنترل قدرت عظیم در ماشین‌آلات سنگین هستند.
