“چهارشاخه چهارسر لقمه دامپتراک کوماتسو مدل HD785” یک قطعه فوق‌العاده حیاتی و تخصصی است. این قطعه، که به نام‌های چهارشاخه گاردان (Universal Joint یا U-Joint)، صلیبی گاردان (Spider Cross) یا قفل گاردان نیز شناخته می‌شود، نقش کلیدی در سیستم انتقال قدرت این غول معدنی ایفا می‌کند.

در دامپتراک‌های سنگینی مانند HD785، به دلیل ابعاد بزرگ و لزوم انتقال گشتاور بسیار عظیم، از چهارشاخه‌های فوق سنگین با بالاترین استانداردها استفاده می‌شود. خرابی این قطعه می‌تواند منجر به توقف کامل ماشین و هزینه‌های تعمیراتی بسیار سنگین شود.

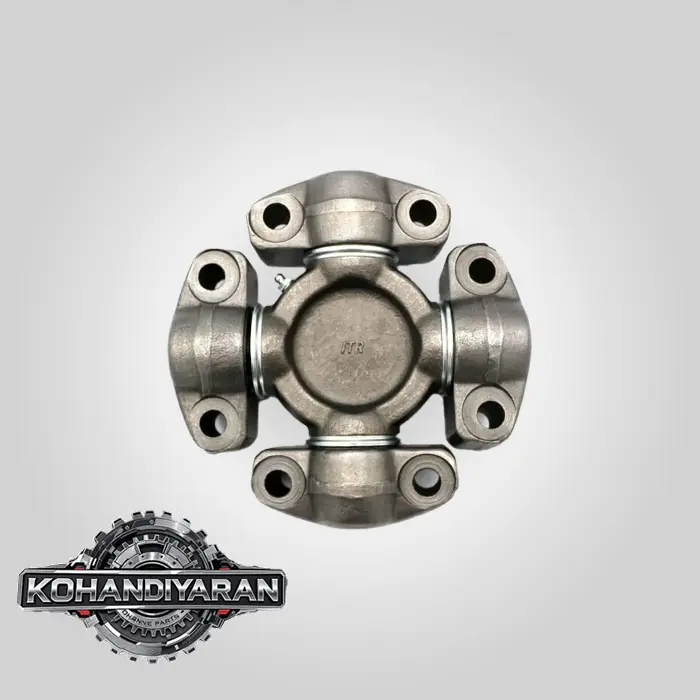

در ادامه، برگه اطلاعات فنی جامع و کامل برای این قطعه ارائه می‌شود.چهار شاخه چهارسر لقمه دامتراک کوماتسو HD785

برگه مشخصات فنی محصول: چهارشاخه گاردان (چهارسر لقمه)

دستگاه: دامپتراک صلب کوماتسو (Komatsu Rigid Dump Truck)

مدل: HD785 (این مشخصات معمولاً برای سری‌های مختلف این مدل مانند HD785-5, HD785-7 و … کاربرد دارد، اما تطبیق شماره فنی ضروری است).

موقعیت: میل گاردان اصلی (Main Driveshaft / Propeller Shaft) – اتصال بین گیربکس و دیفرانسیل عقب.

نام‌های دیگر: صلیبی گاردان، قفل گاردان، U-Joint.

۱. معرفی و عملکرد قطعه

چهارشاخه گاردان یک مفصل مکانیکی است که به میل گاردان اجازه می‌دهد تا نیرو و گشتاور را بین دو شفت (شفت خروجی گیربکس و شفت ورودی دیفرانسیل) که در یک راستا نیستند و نسبت به هم زاویه دارند، منتقل کند. در دامپتراک HD785 که دارای سیستم تعلیق قدرتمند است، اکسل عقب به طور مداوم در حین حرکت بالا و پایین می‌رود. چهارشاخه گاردان این تغییر زاویه را جبران کرده و انتقال نرم و پیوسته نیرو را تضمین می‌کند.

این مجموعه از دو بخش اصلی تشکیل شده است:

• صلیبی (Spider/Cross): بدنه اصلی چهارشاخه که به شکل “+” است.
• کاسه بلبرینگ یا لقمه (Bearing Cup): چهار عدد کاسه که حاوی بلبرینگ‌های سوزنی (Needle Bearings) هستند و روی بازوهای صلیبی نصب می‌شوند.چهار شاخه چهارسر لقمه دامتراک کوماتسو HD785

۲. شماره فنی (Part Number) و مشخصات کلیدی

به دلیل حساسیت و اهمیت فوق‌العاده این قطعه در دامپتراک 785، استفاده از شماره فنی دقیق برای سفارش‌گذاری الزامی است. شماره فنی‌های مختلفی بسته به سری ساخت دستگاه و برند سازنده (OEM یا Aftermarket) وجود دارد.

• شماره فنی اصلی کوماتسو (Komatsu Genuine Part Number): یکی از پرکاربردترین شماره‌ها برای این مدل 561-20-62111 است.

• سایر شماره فنی‌های مرتبط یا جایگزین: 561-20-62110، 569-21-82920 (برای مدل‌های جدیدتر یا کاربردهای خاص).

• کدهای معادل در برندهای معتبر (Aftermarket Cross-Reference):

• Spicer/Dana: 5003322 (یکی از معروف‌ترین و معتبرترین سازندگان)

• Meritor: CP85WB

• GMB: ممکن است کدهای خاصی داشته باشد که باید بر اساس ابعاد تطبیق داده شود.

مشخصات فیزیکی کلیدی برای شناسایی و تطبیق (بسیار مهم):

1. قطر لقمه (Bearing Cap Diameter): این یکی از مهم‌ترین ابعاد است. برای این مدل معمولاً در محدوده ~75 میلی‌متر (حدود 3 اینچ) قرار دارد.
2. طول کلی چهارشاخه (Overall Length/Lock-up): فاصله بین دو سر لقمه‌های روبروی هم که در یوک (Yoke) قرار می‌گیرند. این عدد برای HD785 معمولاً در محدوده ~189 تا 192 میلی‌متر است.
3. نوع قفل لقمه (Lock Style): در این سری از دامپتراک‌ها، معمولاً از سیستم “قفل از داخل” (Inside Snap Ring) یا پلیت و پیچ (Bolt & Plate) برای نگه‌داشتن کاسه‌های بلبرینگ در جای خود استفاده می‌شود.
4. گریس‌خور (Grease Nipple/Zerk Fitting): معمولاً یک گریس‌خور در مرکز صلیبی یا روی یکی از لقمه‌ها برای روانکاری دوره‌ای وجود دارد.

هشدار: ابعاد باید با دقت میکرومتری اندازه‌گیری شوند. حتی یک میلی‌متر اختلاف می‌تواند باعث عدم نصب صحیح یا خرابی زودرس شود.

۳. دلایل خرابی و علائم هشدار دهنده

• صدای ضربه یا “تق” فلزی: به خصوص هنگام شروع حرکت، تعویض دنده یا زمانی که دامپتراک از حالت سکون به حرکت درمی‌آید (نشانه خلاصی بیش از حد در بلبرینگ‌های سوزنی).
• لرزش شدید در سرعت‌های بالا: لرزش از زیر کابین یا در کف دستگاه حس می‌شود و با افزایش سرعت، تشدید می‌گردد. این لرزش می‌تواند به گیربکس و دیفرانسیل آسیب جدی بزند.
• صدای جیرجیر یا غژغژ در سرعت‌های پایین: این صدا نشانه خشک کار کردن بلبرینگ‌های سوزنی و نبود گریس است.
• نشت گریس از اطراف لقمه‌ها: خرابی کاسه نمد (Seal) داخل لقمه‌ها باعث خروج گریس و ورود آلودگی می‌شود.
• علل اصلی خرابی:
• عدم گریس‌کاری منظم: مهم‌ترین دلیل خرابی چهارشاخه‌ها.
• اضافه بار (Overloading): وارد کردن تنش بیش از حد به سیستم انتقال قدرت.
• شرایط کاری سخت: عبور از مسیرهای بسیار ناهموار و شیب‌های تند.
• نصب نادرست: عدم تراز بودن یا استفاده از ابزار نامناسب هنگام نصب.
• خستگی و استهلاک طبیعی مواد.چهار شاخه چهارسر لقمه دامتراک کوماتسو HD785

۴. اهمیت استفاده از چهارشاخه با کیفیت (اصلی یا برند معتبر)

• قابلیت اطمینان بالا: چهارشاخه اصلی یا معادل باکیفیت (مانند Spicer) از آلیاژهای فولادی فورج شده و سخت‌کاری شده ساخته می‌شود که توانایی تحمل گشتاور عظیم HD785 را دارد.
• طول عمر بیشتر: بلبرینگ‌های سوزنی و کاسه نمدهای باکیفیت، دوام قطعه را به شدت افزایش داده و فواصل بین تعمیرات را طولانی‌تر می‌کنند.
• محافظت از سایر اجزا: یک چهارشاخه سالم و بدون لرزش، از آسیب به یوک‌های گاردان، شفت خروجی گیربکس و پینیون دیفرانسیل که همگی قطعات بسیار گران‌قیمتی هستند، جلوگیری می‌کند.
• ایمنی: شکستن ناگهانی گاردان در حین حرکت می‌تواند باعث از دست رفتن کنترل و حوادث فاجعه‌بار شود.

توصیه نهایی:

با توجه به قیمت بالای دامپتراک HD785 و هزینه‌های سرسام‌آور توقف آن، به هیچ عنوان در مورد کیفیت این قطعه ریسک نکنید. همواره از فروشندگان معتبر خرید کرده و شماره فنی و ابعاد را به دقت تطبیق دهید. در صورت امکان، از برندهای اصلی کوماتسو یا معادل‌های شناخته‌شده جهانی مانند Spicer استفاده نمایید.

جهت استعلام قیمت، مشاوره فنی دقیق و تأمین “چهارشاخه گاردان دامپتراک کوماتسو HD785” با شماره فنی 561-20-62111 و سایر کدهای مرتبط، می‌توانید با ما در ارتباط باشید.چهار شاخه چهارسر لقمه دامتراک کوماتسو HD785
