چهار تیکه اگزوز لودر کاترپیلار 988B

بسیار عالی! انتخاب شما یکی از افسانه‌ای‌ترین و جان‌سخت‌ترین ماشین‌آلات تاریخ کاترپیلار است: **لودر چرخ لاستیکی کاترپیلار 988B**. این ماشین که از اواخر دهه ۱۹۷۰ تا اواسط دهه ۱۹۹۰ تولید می‌شد، به “هیولای مکانیکی” معروف است و سیستم اگزوز آن نیز به همان اندازه قدرتمند، ساده و بادوام طراحی شده است.

اصطلاح **”چهار تیکه اگزوز”** که به درستی به آن اشاره کردید، توصیف دقیقی از ساختار ماژولار و اصلی سیستم تخلیه دود در این لودر غول‌پیکر است. بیایید به صورت فنی و دقیق این چهار بخش کلیدی را کالبدشکافی کنیم.چهار تیکه اگزوز لودر کاترپیلار 988B

—

### **تحلیل جامع سیستم اگزوز چهار تکه لودر کاترپیلار 988B**

سیستم اگزوز در یک موتور دیزل بزرگ مانند **موتور 3408 کاترپیلار** (یک موتور ۸ سیلندر V شکل عظیم‌الجثه) که روی 988B نصب است، وظایف بسیار مهمی فراتر از صرفاً هدایت دود به بیرون دارد:

* **تخلیه گازهای داغ:** خروج سریع و کارآمد حجم عظیم گازهای حاصل از احتراق.
* **کاهش صدا (Muffling):** کاهش صدای مهیب و оглушающий انفجارهای داخل سیلندر به یک سطح قابل تحمل.
* **مهار جرقه‌ها (Spark Arresting):** جلوگیری از خروج جرقه‌های آتشین از اگزوز که می‌تواند در محیط‌های کاری مانند جنگل یا معادن ذغال سنگ باعث آتش‌سوزی شود.
* **ایجاد فشار برگشتی بهینه (Optimized Back Pressure):** مقاومت جزئی در برابر خروج گازها که به عملکرد بهتر سوپاپ‌ها و تخلیه کامل سیلندرها کمک می‌کند.

سیستم اگزوز 988B برای سهولت در نصب، تعمیر و مقاومت در برابر لرزش‌های شدید و حرارت بالا، به صورت چند تکه طراحی شده است. چهار بخش اصلی آن به شرح زیر است:

#### **۱. منیفولدهای دود (Exhaust Manifolds)**

* **توضیحات:** این اولین بخش سیستم است که مستقیماً به سرسیلندرهای موتور متصل می‌شود. از آنجایی که موتور 3408 یک موتور V8 است، دارای **دو منیفولد دود جداگانه** می‌باشد، یکی برای هر ردیف چهار سیلندری. این منیفولدها از **چدن سنگین و آلیاژی (High-Grade Cast Iron)** ساخته شده‌اند تا بتوانند دمای بسیار بالای گازهای خروجی از سیلندرها (گاهی تا $700^{\circ}C$ یا $1300^{\circ}F$) را بدون ترک خوردن یا تاب برداشتن تحمل کنند.چهار تیکه اگزوز لودر کاترپیلار 988B
* **عملکرد:** وظیفه اصلی منیفولد، جمع‌آوری گازهای داغ از چهار پورت خروجی در هر سرسیلندر و هدایت آن‌ها به یک لوله واحد است.
* **نکته فنی:** این دو منیفولد را می‌توان به عنوان **”تکه اول و دوم”** در نظر گرفت، زیرا گازهای دو سمت موتور را جمع‌آوری می‌کنند.

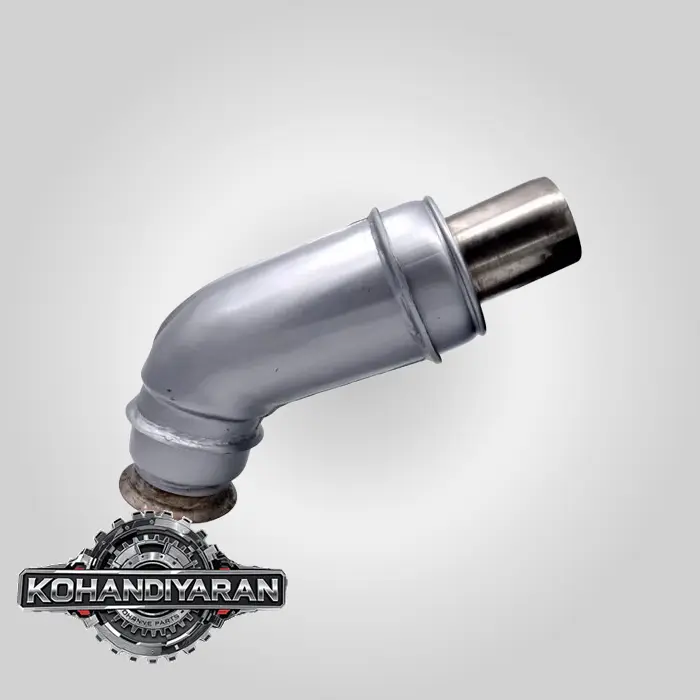

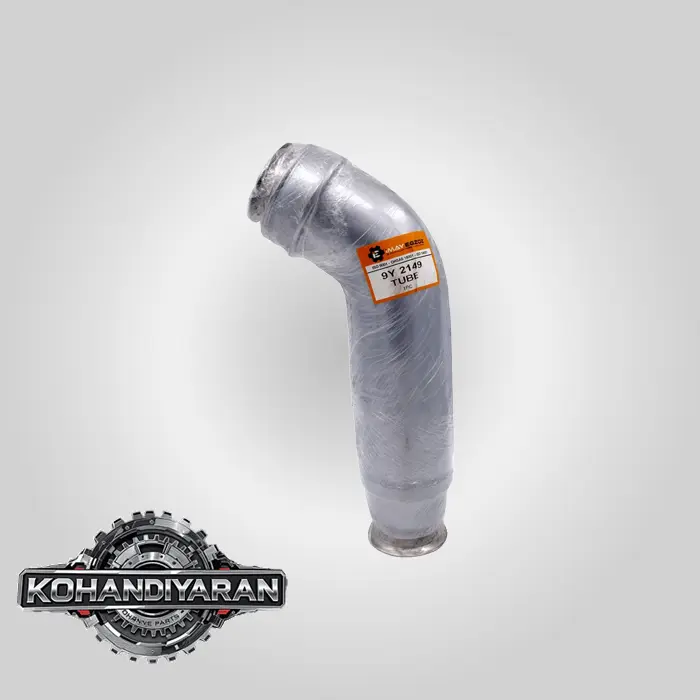

#### **۲. لوله رابط یا لوله “Y” شکل (Y-Pipe / Connecting Pipe)**

* **توضیحات:** این قطعه که اغلب شکلی شبیه به حرف Y دارد، نقش یک **مبدل یا کلکتور** را ایفا می‌کند. گازهای خروجی از دو منیفولد دود (از هر دو ردیف سیلندر) وارد این لوله شده و با هم ترکیب می‌شوند تا یک جریان واحد و قدرتمند را تشکیل دهند. این لوله نیز از فولاد ضخیم و مقاوم به حرارت ساخته می‌شود.
* **عملکرد:** یکپارچه‌سازی جریان دود از دو بانک سیلندر و هدایت آن به سمت بالا و به سوی منبع اگزوز اصلی.
* **اتصالات انعطاف‌پذیر (Flex Joints):** در بسیاری از طراحی‌ها، در این بخش یا قبل از آن، از **اتصالات انعطاف‌پذیر حصیری (Bellows or Braided Flex Pipe)** استفاده می‌شود. موتور دیزل لرزش بسیار شدیدی دارد و شاسی نیز تحت تنش‌های کاری پیچشی قرار می‌گیرد. این اتصالات انعطاف‌پذیر، لرزش‌ها و حرکات نسبی بین موتور و شاسی را جذب کرده و از شکستن لوله‌های صلب و جوش‌ها جلوگیری می‌کنند. این قطعه را می‌توان به عنوان **”تکه سوم”** سیستم در نظر گرفت.

#### **۳. منبع اگزوز یا صدا خفه‌کن (Muffler Assembly)**

* **توضیحات:** این بزرگترین و سنگین‌ترین بخش سیستم اگزوز است که معمولاً به صورت یک استوانه یا بیضی بزرگ و عمودی در کنار کابین یا پشت آن نصب می‌شود. منبع اگزوز 988B یک قطعه صنعتی غول‌پیکر است که برای تحمل حجم عظیم دود موتور 3408 طراحی شده.
* **عملکرد:** این قطعه که **”تکه چهارم”** و قلب سیستم است، چندین کار را همزمان انجام می‌دهد:
* **صدا خفه‌کنی:** در داخل منبع، مجموعه‌ای از لوله‌های سوراخ‌دار، صفحات بافل (Baffle Plates) و محفظه‌های انبساطی قرار دارد. امواج صوتی پرانرژی با عبور از این مسیر پیچ‌وخم‌دار، با یکدیگر برخورد کرده، انرژی خود را از دست داده و خنثی می‌شوند.
* **جرقه گیری:** طراحی داخلی آن به گونه‌ای است که ذرات کربن داغ و جرقه‌ها به دلیل نیروی گریز از مرکز و کاهش سرعت جریان، به دیواره‌ها برخورد کرده و قبل از خروج از لوله نهایی، خاموش می‌شوند.
* **جنس:** بدنه آن از فولاد ضخیم ساخته شده و اغلب دارای پوشش رنگ نسوز یا روکش آلومینیومی برای مقاومت در برابر زنگ‌زدگی و حرارت است.

#### **۴. لوله خروجی نهایی و کلاهک باران‌گیر (Exhaust Stack & Rain Cap)**

* **توضیحات:** این بخش که بالای منبع اگزوز نصب می‌شود، لوله عمودی و صافی است که دود را به ارتفاعی بالاتر از کابین راننده هدایت می‌کند تا دود و گازهای سمی وارد فضای تنفسی اپراتور نشود.
* **کلاهک باران‌گیر (Rain Cap):** در بالای این لوله، یک کلاهک فلزی لولایی و وزنه دار نصب می‌شود.
* **عملکرد:** وقتی موتور خاموش است، این کلاهک به دلیل وزنش بسته شده و از ورود آب باران، برف و گرد و خاک به داخل منبع اگزوز و نهایتاً موتور جلوگیری می‌کند. به محض روشن شدن موتور، فشار گازهای خروجی به راحتی آن را بلند کرده و مسیر را باز می‌کند. این قطعه ساده اما حیاتی، عمر موتور را به شدت افزایش می‌دهد.
* **نکته:** گرچه این بخش را می‌توان یک “تکه” جداگانه در نظر گرفت، اما معمولاً به همراه منبع اگزوز به عنوان یک مجموعه واحد شمرده می‌شود. با این حال، در دیدگاه مکانیکی، این یک قطعه قابل تعویض و مجزاست.چهار تیکه اگزوز لودر کاترپیلار 988B

### **چرا طراحی “چهار تکه”؟**

این طراحی ماژولار مزایای فوق‌العاده‌ای در یک ماشین غول‌پیکر مانند 988B دارد:

1. **سهولت در تعمیر و نگهداری:** به جای باز و بسته کردن یک سیستم یکپارچه و بسیار سنگین، مکانیک می‌تواند فقط قطعه آسیب‌دیده (مثلاً منبع سوراخ شده یا لوله ترک خورده) را تعویض کند.
2. **جذب تنش و لرزش:** وجود اتصالات متعدد (با واشرهای نسوز یا کلمپ‌های مخصوص) به سیستم اجازه می‌دهد تا در برابر پیچش شاسی و لرزش شدید موتور “بازی” کند و از شکستگی جلوگیری نماید.
3. **مدیریت انبساط حرارتی:** هر بخش از سیستم به میزان متفاوتی گرم و منبسط می‌شود. طراحی چند تکه به این قطعات اجازه می‌دهد تا به صورت مستقل منبسط و منقبض شوند بدون اینکه به یکدیگر فشار بیاورند.

**نتیجه‌گیری:** **سیستم اگزوز چهار تکه لودر کاترپilar 988B** یک شاهکار مهندسی مکانیکی مبتنی بر استحکام، دوام و سادگی در تعمیرات است. این سیستم نه تنها با موفقیت صدای оглушающий موتور V8 عظیم‌الجثه 3408 را مهار می‌کند، بلکه با طراحی ماژولار و انعطاف‌پذیر خود، تضمین می‌کند که در سخت‌ترین شرایط کاری معدنی و عمرانی، دهه‌ها دوام بیاورد و به راحتی قابل سرویس باشد.
