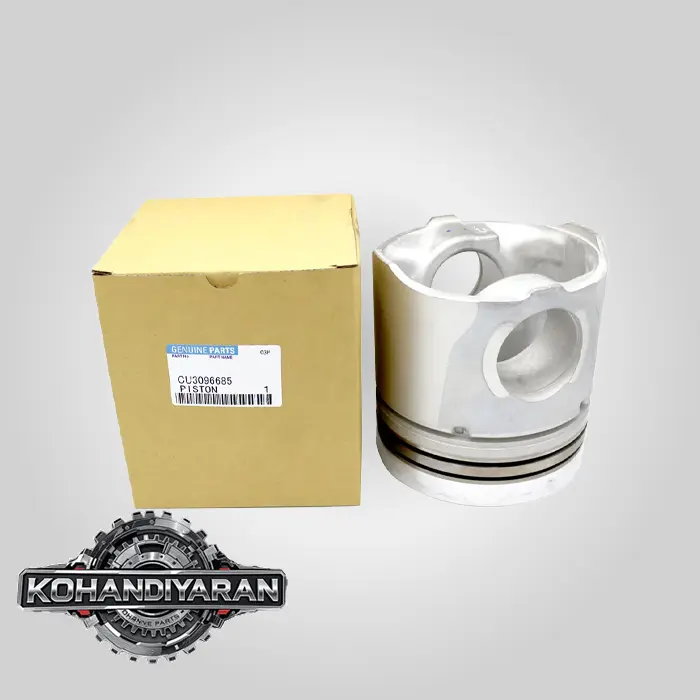

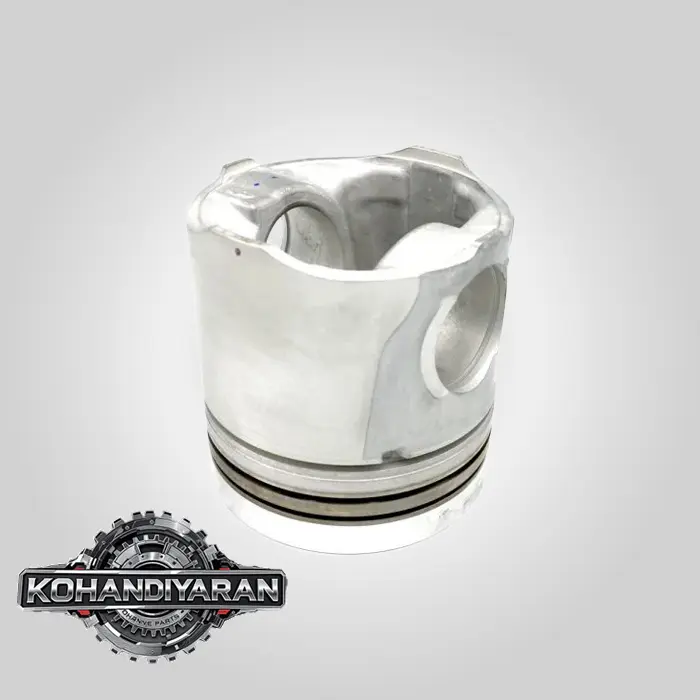

قلب تپنده و مرکز تولید قدرت در موتور غول‌پیکر کامینز KT1150 / KTA19، یعنی پیستون (Piston) می‌رویم. پیستون در این موتورها یک شاهکار مهندسی متالورژی است که برای تحمل دماها و فشارهای فوق‌العاده بالا طراحی شده است.

۱. مشخصات فنی و طراحی پیستون KT1150 / KTA19

پیستون‌های این سری از موتورها، به دلیل حجم بالا و توان خروجی عظیم (که در مدل‌های KTA19 می‌تواند به بیش از ۷۰۰ اسب بخار برسد)، دارای طراحی بسیار پیشرفته و مقاومی هستند.پیستون موتور کامینز KT1150

• نوع و جنس:
• پیستون دو تکه (Two-Piece Piston) یا مفصلی (Articulated Piston): این یکی از مهم‌ترین ویژگی‌های پیستون‌های مدرن KTA19 است. این پیستون‌ها از دو بخش اصلی تشکیل شده‌اند:

1. تاج پیستون (Crown): قسمت بالایی که مستقیماً با شعله احتراق در تماس است. این بخش از فولاد فورج شده (Forged Steel) ساخته می‌شود تا مقاومت حداکثری در برابر حرارت (بالای ۶۰۰ درجه سانتی‌گراد) و فشار احتراق (بیش از 200 بار) داشته باشد.
2. دامنه پیستون (Skirt): قسمت پایینی که وظیفه هدایت پیستون در داخل بوش سیلندر را بر عهده دارد. این بخش از آلیاژ آلومینیوم ساخته می‌شود تا وزن کمتری داشته باشد و انتقال حرارت به دیواره سیلندر را بهبود بخشد.

• این دو بخش توسط یک گژن‌پین (Piston Pin) بسیار قطور به یکدیگر متصل می‌شوند و اجازه می‌دهند تاج فولادی در دماهای بالا کمی مستقل از دامنه آلومینیومی حرکت و انبساط داشته باشد. این طراحی از ترک خوردن پیستون و گیرپاژ کردن در داخل سیلندر جلوگیری می‌کند.

• طراحی تاج پیستون:

• محفظه احتراق کاسه‌ای شکل (Bowl in Piston): تاج پیستون دارای یک فرورفتگی دقیق و ماشین‌کاری شده است که بخش اصلی محفظه احتراق را تشکیل می‌دهد. شکل این کاسه برای ایجاد بهترین تلاطم (Swirl) در هوای فشرده و مخلوط شدن بهینه آن با سوخت پاشیده شده از انژکتور، طراحی شده است.پیستون موتور کامینز KT1150

• گالری خنک‌کاری روغن (Oil Cooling Gallery): در داخل تاج فولادی، یک کانال بسته و حلقوی وجود دارد. جت‌های روغن‌پاش (Piston Cooling Nozzles) که در بلوک سیلندر قرار دارند، به طور مداوم روغن داغ را به داخل این گالری پاشش می‌کنند. روغن با گردش در این کانال، حرارت را از تاج پیستون جذب کرده و آن را به شدت خنک می‌کند، سپس به کارتل بازمی‌گردد. این مکانیزم برای جلوگیری از ذوب شدن پیستون حیاتی است.

• شیار رینگ‌ها (Ring Grooves):

• شیارهای رینگ در بخش فولادی تاج قرار دارند. این ویژگی باعث می‌شود که شیارها در برابر سایش ناشی از حرکت رینگ‌ها بسیار مقاوم باشند و از مشکل “لقی شیار رینگ” (Groove Wear) که در پیستون‌های آلومینیومی قدیمی رایج بود، جلوگیری شود.

• معمولاً دارای ۳ شیار است:

1. رینگ کمپرس بالا (Top Compression Ring): اغلب دارای پروفیل Keystone (ذوزنقه‌ای) و پوشش کروم یا پلاسما برای حداکثر مقاومت در برابر حرارت و سایش است.
2. رینگ کمپرس دوم (Intermediate Compression Ring): وظیفه آب‌بندی ثانویه و کمک به کنترل روغن را دارد.
3. رینگ روغن (Oil Control Ring): یک رینگ سه تکه (دو لبه فولادی و یک فنر انبساطی) که روغن اضافی را از دیواره سیلندر پاک کرده و به کارتل بازمی‌گرداند.

۲. شماره فنی (Part Number) و کیت پیستون

همانطور که در مورد بوش اشاره شد، پیستون به ندرت به تنهایی خریداری می‌شود. بهترین و مطمئن‌ترین روش، خرید کیت کامل سیلندر (Cylinder Kit) است. این کیت تضمین‌کننده هماهنگی کامل ابعادی و وزنی بین تمام اجزای یک سیلندر است.

شماره فنی‌های رایج برای کیت پیستون KTA19:

• 3803703
• 4089422
• 3804503 (ممکن است برای کاربردهای خاص باشد)
• 4376335 (یک شماره فنی جدیدتر)

اخطار: مدل‌های مختلف KTA19 (مخصوصاً مدل‌های قدیمی‌تر در مقابل مدل‌های جدیدتر با سیستم سوخت‌رسانی Celect) ممکن است از پیستون‌هایی با نرخ کمپرس متفاوت استفاده کنند. شکل کاسه احتراق در این پیستون‌ها متفاوت است. استفاده از پیستون اشتباه می‌تواند منجر به احتراق ناقص، کاهش شدید قدرت، دود زیاد و حتی آسیب به موتور شود. همیشه و حتماً از شماره سریال موتور (ESN) برای شناسایی قطعه صحیح استفاده کنید.پیستون موتور کامینز KT1150

۳. علائم و دلایل خرابی پیستون

خرابی پیستون یکی از جدی‌ترین مشکلات موتور است و می‌تواند منجر به از کار افتادن کامل آن شود.

علائم:

• صدای ضربه خشک و فلزی: متفاوت از صدای یاتاقان، که می‌تواند ناشی از شکستگی دامنه یا لقی بیش از حد گژن‌پین باشد.
• کمپرس شدید از بخار روغن (Blow-by): اگر پیستون ترک بخورد یا رینگ‌ها بشکنند، حجم زیادی از فشار احتراق به کارتل نشت می‌کند.
• کاهش ناگهانی قدرت و کارکرد بسیار بد موتور: از کار افتادن یک سیلندر به دلیل خرابی پیستون.
• دود سفید/آبی غلیظ از اگزوز.

دلایل اصلی خرابی:

1. حرارت بیش از حد (Overheating): اصلی‌ترین دشمن پیستون. می‌تواند ناشی از مشکل در سیستم خنک‌کاری، خرابی جت روغن‌پاش، یا بار بیش از حد طولانی مدت بر موتور باشد.پیستون موتور کامینز KT1150
2. مشکل در سیستم سوخت‌رسانی:

• انژکتور معیوب (Leaking or Dripping Injector): اگر انژکتور به جای پودر کردن سوخت، آن را به صورت مایع روی تاج پیستون بریزد، باعث ایجاد شوک حرارتی شدید، شسته شدن لایه روغن و در نهایت ترک خوردن یا ذوب شدن پیستون می‌شود.
• تایمینگ اشتباه پاشش سوخت: پاشش بیش از حد زود (Advanced Timing) فشار و دمای احتراق را به طور خطرناکی بالا می‌برد.

3. ورود آب یا ضدیخ به محفظه احتراق (Hydrolock): تلاش برای فشرده کردن مایع غیرقابل تراکم، نیروی ویرانگری به پیستون وارد کرده و می‌تواند باعث شکستن آن یا خم شدن شاتون شود.
4. کثیفی هوا: ورود گرد و غبار به موتور باعث سایش شدید رینگ‌ها، شیارها و دیواره سیلندر می‌شود.

۴. نکات مهم در هنگام نصب

• جهت نصب پیستون: پیستون‌ها دارای یک علامت (معمولاً یک فلش یا عبارت “FRONT”) روی تاج خود هستند که باید به سمت جلوی موتور (سمت پمپ آب) قرار گیرد. نصب برعکس پیستون، موقعیت گژن‌پین و جت روغن‌پاش را به هم می‌ریزد و به سرعت باعث خرابی می‌شود.
• نصب رینگ‌ها: از ابزار مخصوص رینگ جمع‌کن (Ring Compressor) برای نصب پیستون در بوش استفاده کنید تا از شکستن یا آسیب دیدن رینگ‌ها جلوگیری شود. دهانه رینگ‌ها باید طبق دستورالعمل دفترچه راهنما در زوایای مختلف نسبت به هم قرار گیرند (مثلاً با اختلاف ۱۲۰ درجه).
• تمیزی: تمامی قطعات، به خصوص شیارهای رینگ و سوراخ گژن‌پین، باید کاملاً تمیز باشند.
• روانکاری: قبل از نصب، پیستون، رینگ‌ها و گژن‌پین را با روغن موتور تمیز به خوبی روانکاری کنید.

در نهایت، پیستون موتور KTA19 یک قطعه بسیار پیشرفته و گران‌قیمت است که سلامت آن مستقیماً به کیفیت نگهداری از سیستم‌های خنک‌کاری، روغن‌کاری و سوخت‌رسانی موتور بستگی دارد.
