یکی از کلیدی‌ترین و پیچیده‌ترین قطعات موتور لودر کاترپیلار، یعنی پیستون (Piston) برای لودر مدل 966 می‌رویم. این درخواست بسیار مهم است زیرا لودر کاترپیلار 966 در طول دهه‌ها با سری‌های مختلف و موتورهای متفاوتی تولید شده است.پیستون موتور لودر کاترپیلار 966
نکته حیاتی: مدل‌های مختلف لودر 966 و موتورهای آن‌ها
اولین و مهم‌ترین قدم، شناسایی مدل دقیق لودر 966 شما است. هر سری از این لودرها از موتور متفاوتی استفاده می‌کند و در نتیجه، پیستون‌های آن‌ها کاملاً متفاوت هستند.
در اینجا برخی از محبوب‌ترین مدل‌های سری 966 و موتورهای مربوط به آن‌ها آورده شده است:
| مدل لودر کاترپیلار |
سری موتور مورد استفاده |
مشخصات کلیدی پیستون |
| 966F / 966G |
CAT 3306 |
یکپارچه آلومینیومی، تاج مسطح یا کاسه‌ای، طراحی بسیار معروف |
| 966H |
CAT C11 ACERT |
دو تکه (Articulated)، تاج فولادی و بدنه آلومینیومی، تکنولوژی پیشرفته |
| 966K / 966M |
CAT C9.3 ACERT |
دو تکه (Articulated)، تاج فولادی و بدنه آلومینیومی، بهینه‌سازی شده |
| 966 (مدل جدید) |
CAT C9.3B |
طراحی‌های جدیدتر برای کاهش آلایندگی و افزایش بهره‌وری |
بنابراین، برای تهیه پیستون صحیح، شما باید شماره سریال موتور (Engine Serial Number) را داشته باشید. این شماره تنها راه برای شناسایی قطعی قطعه صحیح است.پیستون موتور لودر کاترپیلار 966
تحلیل جامع و تخصصی پیستون موتور کاترپیلار
پیستون در موتورهای کاترپیلار صرفاً یک قطعه فلزی ساده نیست، بلکه یک قطعه مهندسی‌شده بسیار پیشرفته است که وظایف حیاتی متعددی دارد.
1. وظایف اصلی پیستون:
- انتقال نیرو: تبدیل انرژی عظیم حاصل از احتراق سوخت به نیروی مکانیکی خطی. این نیرو سپس از طریق گژن‌پین (Wrist Pin) و شاتون (Connecting Rod) به میل‌لنگ (Crankshaft) منتقل می‌شود.
- آب‌بندی محفظه احتراق: به کمک رینگ‌ها، پیستون از فرار گازهای پرفشار احتراق به داخل کارتل (پدیده Blow-by) جلوگیری می‌کند.
- هدایت گرما: پیستون بخش بزرگی از گرمای احتراق را جذب کرده و آن را به دیواره سیلندر و سپس به سیستم خنک‌کننده منتقل می‌کند.
- کنترل روغن: رینگ روغن، روغن اضافی را از دیواره سیلندر پاک کرده و از ورود آن به محفظه احتراق و سوختن روغن جلوگیری می‌کند.
2. انواع پیستون در موتورهای لودر 966:
بسته به مدل موتور، کاترپیلار از دو نوع اصلی پیستون استفاده می‌کند:

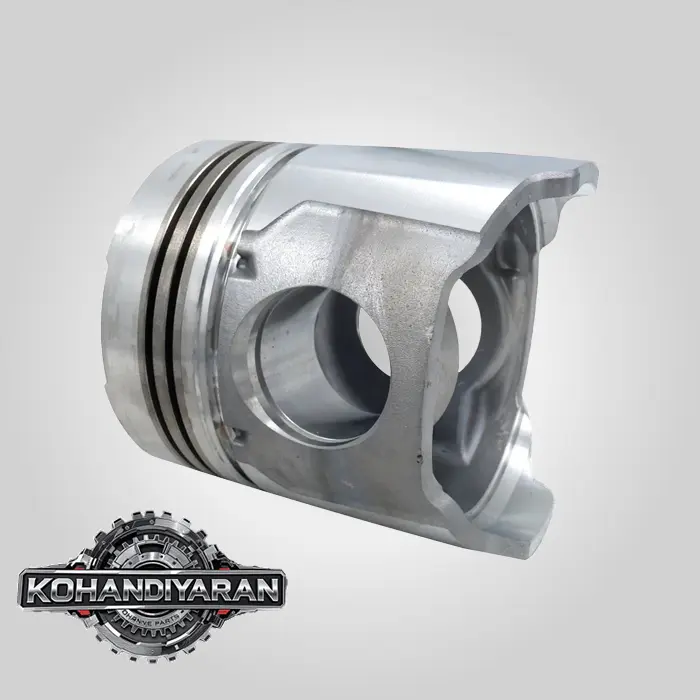

الف) پیستون یکپارچه آلومینیومی (One-Piece Aluminum Piston)
- موتور مورد استفاده: عمدتاً در موتورهای قدیمی‌تر و بسیار موفق مانند CAT 3306 (مورد استفاده در 966F/G).
- ساختار: کل پیستون از یک آلیاژ آلومینیوم-سیلیکون بسیار مقاوم ساخته شده است.
- ویژگی‌ها:
- وزن سبک: به موتور اجازه می‌دهد سریع‌تر دور بگیرد.
- انتقال حرارت خوب: آلومینیوم هادی حرارتی خوبی است.
- شیار رینگ تقویت‌شده: شیار رینگ کمپرس بالایی معمولاً با یک حلقه فولادی (Ni-Resist insert) تقویت می‌شود تا در برابر سایش و حرارت مقاوم باشد.
- تاج پیستون (Crown): معمولاً دارای یک حفره یا “کاسه احتراق” (Combustion Bowl) است که شکل آن برای ایجاد بهترین تلاطم (Swirl) و مخلوط شدن سوخت و هوا طراحی شده است.
ب) پیستون دو تکه یا مفصلی (Two-Piece Articulated Piston)
- موتور مورد استفاده: در موتورهای مدرن‌تر با تکنولوژی ACERT مانند CAT C11 (در 966H) و CAT C9.3 (در 966K/M/Next Gen).
- ساختار: این یک شاهکار مهندسی است:
- تاج (Crown): از فولاد آهنگری شده (Forged Steel) ساخته شده است. این بخش با حرارت و فشار بسیار بالای احتراق در تماس مستقیم است.
- بدنه یا دامن (Skirt): از آلومینیوم ساخته شده است.
- این دو قطعه توسط گژن‌پین به یکدیگر متصل می‌شوند و می‌توانند حرکت جزئی نسبت به هم داشته باشند (به همین دلیل به آن مفصلی یا Articulated می‌گویند).
- چرا دو تکه؟
- مقاومت فوق‌العاده در برابر حرارت و فشار: موتورهای ACERT فشارهای احتراق بسیار بالاتری دارند. تاج فولادی می‌تواند این تنش‌ها را بدون ذوب شدن یا ترک خوردن تحمل کند.
- کاهش انبساط: فولاد ضریب انبساط حرارتی کمتری نسبت به آلومینیوم دارد. این باعث کنترل بهتر لقی بین پیستون و سیلندر در دماهای مختلف می‌شود.پیستون موتور لودر کاترپیلار 966
- طول عمر بالاتر: این طراحی برای کارکردهای سنگین و طولانی‌مدت ساخته شده است.
3. اجزای مرتبط با پیستون (Piston Group):

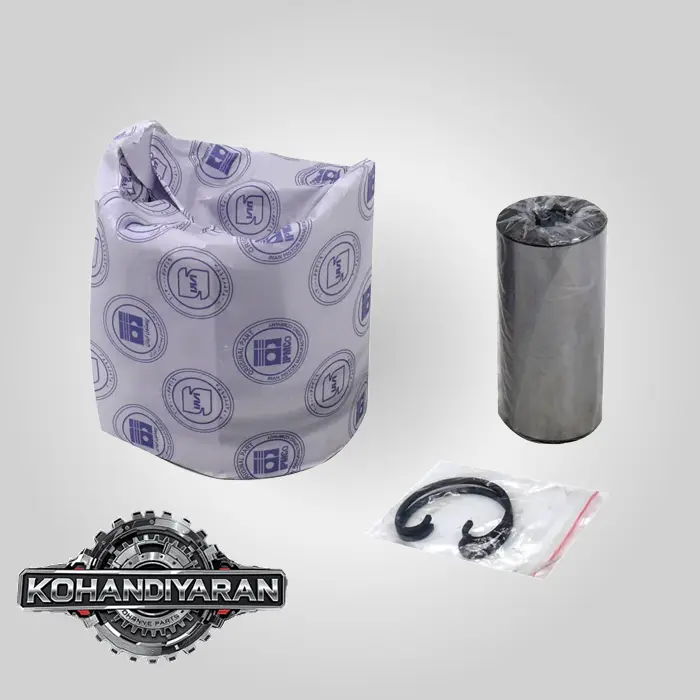

هنگام تعمیرات اساسی یا تعویض پیستون، معمولاً “کیت پیستون” تهیه می‌شود که شامل موارد زیر است:
- پیستون (Piston): قطعه اصلی.
- رینگ‌ها (Piston Rings):
- رینگ کمپرس بالا (Top Compression Ring): معمولاً با روکش کروم یا پلاسما برای حداکثر مقاومت در برابر سایش و حرارت. وظیفه اصلی آن آب‌بندی فشار احتراق است.
- رینگ کمپرس دوم (Intermediate Ring): به آب‌بندی کمک کرده و روغن اضافی را از دیواره پاک می‌کند.
- رینگ روغن (Oil Control Ring): معمولاً یک رینگ سه تکه (دو ریل فولادی و یک فنر منبسط‌کننده) است که روغن را از دیواره سیلندر کنترل و به کارتل بازمی‌گرداند.
- گژن‌پین (Piston Pin / Wrist Pin): یک میله فولادی توخالی و بسیار سخت که پیستون را به شاتون متصل می‌کند.
- خارهای گژن‌پین (Retainers / Snap Rings): دو خار فنری که در دو طرف پیستون قرار گرفته و از حرکت جانبی گژن‌پین جلوگیری می‌کنند.
4. علائم خرابی پیستون یا رینگ‌ها:
خرابی پیستون یکی از جدی‌ترین مشکلات موتور است و علائم آن عبارتند از:
- کاهش شدید قدرت موتور: به دلیل عدم توانایی در کمپرس کردن هوا.
- دود آبی غلیظ از اگزوز: نشان‌دهنده روغن‌سوزی شدید به دلیل خرابی رینگ‌های روغن یا شکستگی پیستون/رینگ.
- صدای تق تق یا ضربه از داخل موتور: به خصوص در حالت سرد یا زیر بار، که می‌تواند ناشی از لقی بیش از حد پیستون در سیلندر (Piston Slap) یا شکستگی بخشی از پیستون باشد.
- کم کردن روغن به صورت غیرعادی.
- افزایش فشار کارتل (Blow-by): اگر درپوش ورودی روغن را در حین کارکرد موتور بردارید و دود یا بخار زیادی با فشار خارج شود، نشان‌دهنده فرار کمپرس از کنار رینگ‌ها است.
- روشن نشدن یا سخت روشن شدن موتور: به دلیل کمپرس بسیار پایین.
5. نحوه خرید و نکات مهم:
- شماره سریال موتور: این مورد قابل مذاکره نیست. حتماً از روی پلاک فلزی روی بلوک سیلندر، شماره سریال را یادداشت کنید.
- قطعه اصلی (Genuine) یا افترمارکت (Aftermarket)؟
- قطعات اصلی کاترپilar (Genuine CAT Parts): بالاترین کیفیت، مهندسی دقیق و بیشترین طول عمر را دارند اما گران‌تر هستند. برای کارکردهای سنگین و طولانی، همیشه توصیه می‌شوند.
- قطعات افترمارکت معتبر: برندهایی مانند FP Diesel, CTP, ITR قطعات با کیفیتی تولید می‌کنند که جایگزین مناسبی با قیمت پایین‌تر هستند.
- بررسی بوش سیلندر (Cylinder Liner): هنگام تعویض پیستون، تقریباً همیشه بوش سیلندر نیز باید تعویض یا حداقل به دقت اندازه‌گیری و بررسی شود. کارکردن پیستون نو در بوش کهنه و ساییده شده، عمر هر دو را به شدت کاهش می‌دهد.
جمع‌بندی نهایی: پیستون قلب تپنده موتور دیزل لودر شماست. انتخاب نوع صحیح آن بر اساس شماره سریال موتور و استفاده از قطعات باکیفیت، تضمین‌کننده قدرت، دوام و کارایی ماشین‌آلات سنگین شما خواهد بود.پیستون موتور لودر کاترپیلار 966
