پیستون سروو پمپ هیدرولیک کاوازاکی مدل K3V112

تومان5.000.000

پیستون سروو پمپ هیدرولیک کاوازاکی مدل K3V112

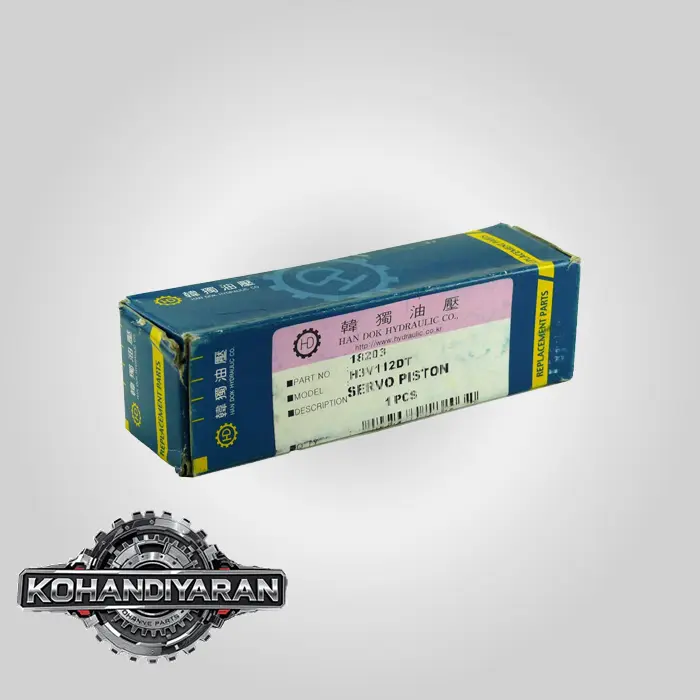

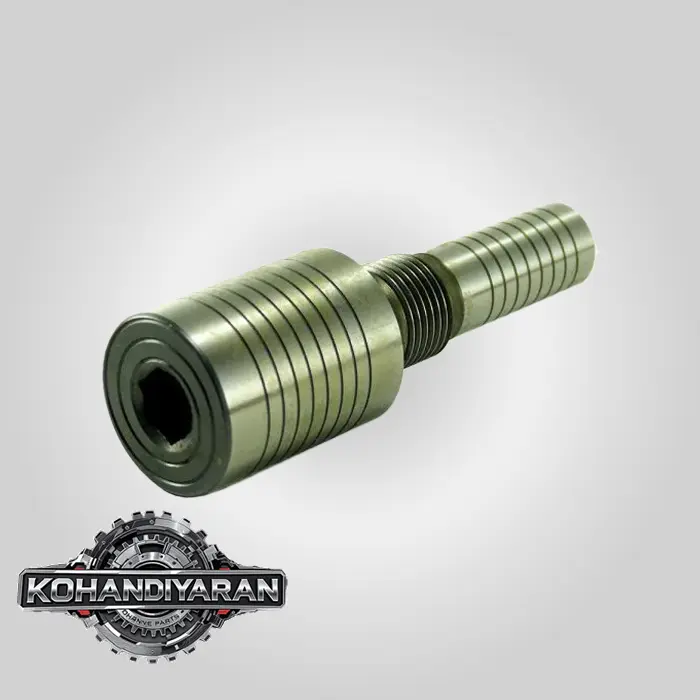

نام کالا : پیستون سروو پمپ هیدرولیک کاوازاکی K3V112

مدل پمپ : K3V112

شرکت سازنده : هاندوک / HANDOK

ارتفاع : 121 میلیمتر

کشور سازنده : کره جنوبی

وزن : 1.5 کیلو گرم

ابعاد بسته بندی : 3 * 15 * 15 سانتی متر

جنس کالا :  آلیاژ

Category:
توضیحات

پیستون سروو پمپ هیدرولیک کاوازاکی مدل K3V112

قلب سیستم کنترل یکی از مشهورترین و پرکاربردترین پمپ‌های هیدرولیک در دنیای ماشین‌آلات سنگین اشاره کرده‌اید: پیستون سروو (Servo Piston) در پمپ کاوازاکی مدل K3V112.

پمپ K3V112 یک پمپ پیستونی محوری (Axial Piston Pump) با قابلیت دبی متغیر (Variable Displacement) است که به طور گسترده در بیل‌های مکانیکی 2020 تا 2525 تنی (مانند هیوندای R210/R220R210/R220, دوسان DX225/S225DX225/S225, ولوو EC210EC210, کوماتسو PC200/PC220PC200/PC220 و بسیاری دیگر) استفاده می‌شود. “پیستون سروو” مکانیزم کلیدی است که این قابلیت “دبی متغیر” را ممکن می‌سازد.


تحلیل جامع پیستون سروو پمپ هیدرولیک کاوازاکی K3V112

برای درک کامل، موضوع را به چند بخش تقسیم می‌کنیم:

۱. وظیفه اصلی پیستون سروو چیست؟

به زبان ساده، وظیفه پیستون سروو، تغییر زاویه سواش پلیت (Swashplate) پمپ است.

  • سواش پلیت (Swashplate): یک صفحه مورب در داخل پمپ است که پیستون‌های اصلی پمپ روی آن می‌لغزند.
  • ارتباط زاویه سواش پلیت و دبی پمپ:
  • حداکثر زاویه (Max Angle): وقتی سواش پلیت بیشترین زاویه را دارد، پیستون‌ها حداکثر کورس رفت و برگشت را طی می‌کنند و پمپ حداکثر دبی (جریان روغن) را تولید می‌کند (مثلاً برای حرکت سریع بازوها یا حرکت دستگاه). QmaxQ_{max}
  • زاویه صفر (Zero Angle): وقتی سواش پلیت کاملاً عمودی (بدون زاویه) است، پیستون‌ها حرکتی ندارند و پمپ هیچ دبی تولید نمی‌کند (حالت آماده به کار یا Standby). Q=0Q = 0
  • زاویه‌های میانی: هر زاویه‌ای بین صفر و ماکزیمم، دبی متناسبی تولید می‌کند.

بنابراین، پیستون سروو با حرکت خطی خود، سواش پلیت را هل می‌دهد یا می‌کشد تا زاویه آن را مطابق با نیاز اپراتور و سیستم کنترل، تنظیم کند.

۲. ساختار و اجزای مکانیزم سروو در پمپ K3V112

این مکانیزم فقط یک پیستون تنها نیست، بلکه مجموعه‌ای از قطعات است که با هم کار می‌کنند:

  1. پیستون سروو (Servo Piston):
  • این قطعه اصلی‌ترین جزء متحرک است. یک پیستون بزرگتر در یک سمت و یک پیستون کوچکتر در سمت دیگر دارد (طراحی تفاضلی یا Differential Piston).
  • سطح مقطع بزرگتر: همیشه تحت فشار خروجی خود پمپ (فشار سیستم) قرار دارد و تمایل دارد سواش پلیت را به سمت حداکثر زاویه (Up-Stroke) هل دهد.
  • سطح مقطع کوچکتر: تحت فشار کنترل شده‌ای از طرف رگلاتور (Regulator) قرار می‌گیرد. این فشار، نیروی مخالف را ایجاد می‌کند و سواش پلیت را به سمت زاویه کمتر (De-Stroke) هل می‌دهد.
  1. بوش یا سیلندر سروو (Servo Piston Sleeve/Cylinder):
  • پوسته یا سیلندری که پیستون سروو در داخل آن با دقت بسیار بالا حرکت می‌کند. این قطعه معمولاً در بلوک ولو (Valve Block) که روی پمپ نصب می‌شود، قرار دارد.
  1. اهرم بازخورد (Feedback Lever):
  • یک اهرم مکانیکی که یک سر آن به سواش پلیت و سر دیگر آن به اسپول رگلاتور متصل است.
  • وظیفه: این اهرم به رگلاتور “گزارش” می‌دهد که سواش پلیت در حال حاضر در چه زاویه‌ای قرار دارد. این یک حلقه بازخورد (Feedback Loop) ایجاد می‌کند که برای کنترل دقیق و پایدار زاویه ضروری است.
  1. رگلاتور (Regulator):
  • مغز متفکر سیستم کنترل پمپ. رگلاتور یک بلوک ولو پیچیده است که روی پمپ نصب می‌شود و سیگنال‌های مختلفی را دریافت می‌کند:
  • سیگنال کنترل پایلوت (از جوی‌استیک‌ها): به رگلاتور می‌گوید که اپراتور چقدر دبی نیاز دارد.
  • سیگنال فشار خود پمپ (Self-Pressure): برای کنترل‌های محدودکننده توان (Power Control).
  • سیگنال فشار پمپ مقابل (در سیستم دو پمپه): برای کنترل مجموع توان (Total Power Control).
  • رگلاتور با پردازش این سیگنال‌ها، فشار روغن کنترلی را به سمت کوچک پیستون سروو ارسال می‌کند تا به زاویه مطلوب برسد.

۳. فرآیند عملکرد (مثال ساده)

  1. اپراتور جوی استیک را حرکت می‌دهد: یک سیگنال فشار پایلوت به رگلاتور ارسال می‌شود.
  2. رگلاتور واکنش نشان می‌دهد: رگلاتور فشار کنترلی را از روی سطح مقطع کوچک پیستون سروو برمی‌دارد (یا کم می‌کند).
  3. پیستون سروو حرکت می‌کند: حالا فشار دائمی روی سطح مقطع بزرگتر غالب می‌شود و پیستون سروو را حرکت می‌دهد. این حرکت، سواش پلیت را به سمت زاویه بیشتر هل می‌دهد (Up-Stroke).
  4. دبی پمپ افزایش می‌یابد: با افزایش زاویه سواش پلیت، پمپ شروع به تولید دبی می‌کند و جک‌ها یا موتورهای هیدرولیک به حرکت در می‌آیند.
  5. اهرم بازخورد موقعیت را گزارش می‌دهد: همزمان با حرکت سواش پلیت، اهرم بازخورد، اسپول رگلاتور را به یک موقعیت تعادل جدید می‌برد و حرکت پیستون سروو را متوقف می‌کند. زاویه سواش پلیت دقیقاً متناسب با میزان حرکت جوی استیک تثبیت می‌شود.

برعکس این فرآیند (De-Stroke)، زمانی اتفاق می‌افتد که اپراتور جوی استیک را رها می‌کند یا زمانی که فشار سیستم به حداکثر می‌رسد (عملکرد Horsepower Control). در این حالت رگلاتور فشار روغن را به سمت کوچک پیستون سروو هدایت می‌کند تا بر نیروی سمت بزرگ غلبه کرده و زاویه را کاهش دهد.

۴. علائم خرابی پیستون سروو و قطعات مرتبط

خرابی در این مجموعه می‌تواند منجر به مشکلات عملکردی جدی در بیل مکانیکی شود:

  1. کند شدن یک یا چند حرکت خاص: اگر پیستون سروو به دلیل خراشیدگی یا فرسودگی اورینگ‌ها نتواند به نرمی حرکت کند یا نشتی داخلی داشته باشد، پمپ نمی‌تواند به سرعت به دبی مورد نیاز برسد.
  2. عملکرد نامنظم یا “پله پله” (Jerky Operation): گیر کردن لحظه‌ای پیستون سروو در داخل بوش خود باعث می‌شود که افزایش دبی به صورت ناگهانی و پرشی باشد.
  3. عدم توانایی در رسیدن به حداکثر سرعت: اگر پیستون سروو نتواند تا انتهای کورس خود حرکت کند، سواش پلیت به حداکثر زاویه نمی‌رسد و دستگاه هرگز به سرعت کامل حرکتی خود دست پیدا نمی‌کند.
  4. بار کشیدن دائمی موتور (Engine Lugging): اگر پیستون سروو در موقعیت حداکثر دبی گیر کند و نتواند زاویه را کم کند (De-Stroke)، پمپ به طور مداوم تلاش می‌کند دبی بالا تولید کند که باعث فشار دائمی روی موتور دیزل و دود کردن آن حتی در حالت بی‌باری می‌شود.
  5. نشتی روغن از رگلاتور: فرسودگی سیل‌ها و اورینگ‌های پیستون سروو می‌تواند باعث نشت روغن کنترل به بیرون از بلوک رگلاتور شود.

۵. دلایل خرابی و نکات تعمیر و نگهداری

  • آلودگی روغن هیدرولیک: دلیل شماره یک! ذرات فلزی یا آلودگی‌های دیگر در روغن مانند سنباده عمل کرده و سطح آینه‌ای پیستون سروو و بوش آن را خراش می‌دهند. این خراش‌ها باعث نشتی داخلی و گیر کردن می‌شوند.
  • کیفیت پایین روغن: استفاده از روغن نامناسب که خاصیت روانکاری خود را از دست داده، باعث سایش قطعات متحرک می‌شود.
  • کارکرد طولانی مدت و استهلاک: سیل‌ها و اورینگ‌ها به مرور زمان خشک و شکننده شده و خاصیت آب‌بندی خود را از دست می‌دهند.

نکات مهم:

  • تعمیر تخصصی: تعمیر و تنظیم پمپ K3V112 یک کار بسیار تخصصی است و باید توسط تکنسین‌های مجرب انجام شود.
  • تعویض به صورت کیت: هنگام تعمیر، معمولاً پیستون سروو به همراه بوش و تمام سیل‌ها و اورینگ‌های مربوطه به عنوان یک “کیت تعمیراتی سروو” تعویض می‌شود.
  • اهمیت فیلترها: تعویض منظم و استفاده از فیلترهای هیدرولیک با کیفیت، بهترین راه برای محافظت از پیستون سروو و سایر اجزای دقیق پمپ است.

نتیجه‌گیری:

پیستون سروو در پمپ کاوازاکی K3V112 یک قطعه به ظاهر کوچک اما با نقشی عظیم در کنترل قدرت و سرعت بیل مکانیکی است. عملکرد صحیح آن مستقیماً به تمیزی روغن هیدرولیک و سلامت رگلاتور بستگی دارد و خرابی آن می‌تواند کل عملکرد دستگاه را مختل کند.
