یکی از حیاتی‌ترین و در عین حال حساس‌ترین قطعات موتور بیل مکانیکی ولوو EC210 مربوط می‌شود: پوسته کولر روغن موتور (Engine Oil Cooler Housing / Cover).

این قطعه فقط یک پوشش ساده نیست، بلکه یک جزء چند منظوره و پیچیده در سیستم خنک‌کاری و روانکاری موتور است. خرابی آن می‌تواند منجر به مشکلات جدی و پرهزینه‌ای شود.

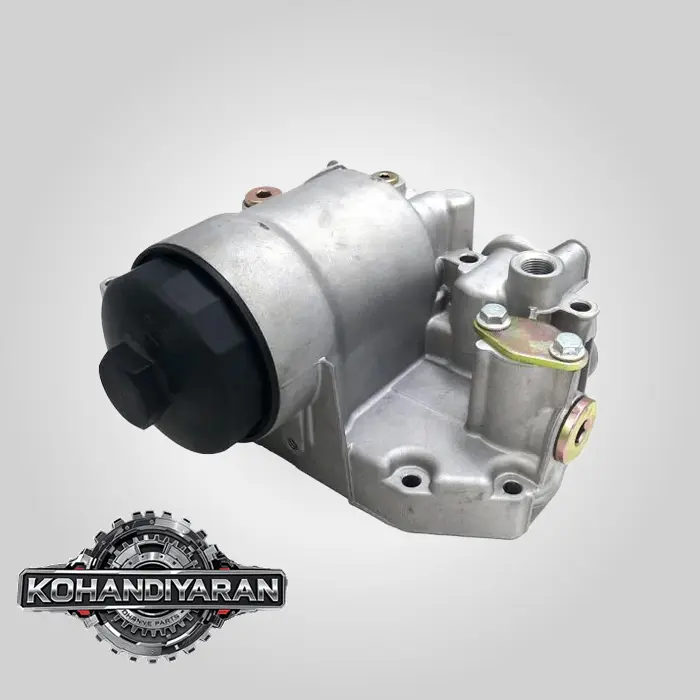

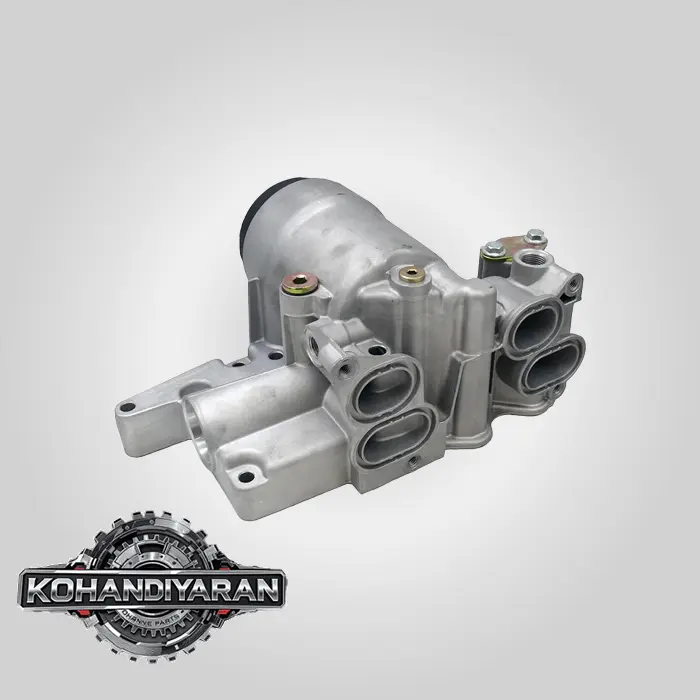

تحلیل جامع پوسته کولر روغن موتور بیل مکانیکی ولوو EC210

در بیل‌های مکانیکی ولوو سری EC210 (به خصوص مدل‌های B و C)، از موتورهای ولوو مدل D6D یا D6E استفاده شده است. پوسته کولر روغن در این موتورها یک طراحی بسیار شناخته شده و مشترک دارد.

۱. مشخصات ظاهری و محل نصب

• نام‌های فنی: Oil Cooler Housing, Oil Cooler Cover, Oil Filter Head/Base.
• جنس: معمولاً از آلیاژ آلومینیوم ریخته‌گری شده ساخته می‌شود تا هم سبک باشد و هم انتقال حرارت خوبی داشته باشد.
• محل نصب: این پوسته به صورت عمودی به بلوک سیلندر در سمت راست موتور (سمت اگزوز) پیچ می‌شود. این موقعیت استراتژیک به آن اجازه می‌دهد تا هم به مسیرهای روغن و هم به مسیرهای آب (ضدیخ) در بلوک موتور دسترسی داشته باشد.
• اجزای متصل به آن:

1. کولر روغن (Oil Cooler Core): رادیاتور کوچک و لایه‌لایه‌ای که در داخل این پوسته قرار می‌گیرد.
2. فیلتر(های) روغن: پایه یا محل نصب یک یا دو فیلتر روغن اصلی موتور روی این پوسته قرار دارد.
3. سنسورهای مختلف: معمولاً سنسور فشار روغن و/یا سنسور دمای روغن روی این پوسته نصب می‌شوند.
4. لوله ورودی آب: یک لوله از سیستم خنک‌کاری موتور، آب (ضدیخ) را برای خنک کردن روغن به این پوسته وارد می‌کند.

(تصویر شماتیک برای درک بهتر موقعیت اجزا)

۲. وظایف اصلی پوسته کولر روغن

این قطعه به ظاهر ساده، چهار وظیفه حیاتی را به طور همزمان انجام می‌دهد:

1. مسکن کولر روغن: فضای لازم برای قرارگیری و آب‌بندی هسته اصلی کولر روغن را فراهم می‌کند.
2. مدیریت جریان‌ها: دارای کانال‌ها و مجاری داخلی بسیار دقیقی است که جریان‌های زیر را بدون مخلوط شدن، مدیریت و هدایت می‌کند:

• جریان روغن داغ: روغن داغ را از موتور گرفته و به سمت هسته کولر هدایت می‌کند.
• جریان روغن خنک شده: روغن خنک شده را از هسته کولر گرفته و به سمت فیلترها و سپس به سایر نقاط موتور می‌فرستد.
• جریان آب (ضدیخ): آب خنک را از سیستم خنک‌کاری موتور دریافت کرده و از میان پره‌های بیرونی هسته کولر عبور می‌دهد تا حرارت روغن را جذب کند.
• جریان بای‌پس (Bypass): دارای یک سوپاپ بای‌پس است که در هنگام سرد بودن روغن (و غلیظ بودن آن) یا در صورت گرفتگی کولر، مسیر روغن را مستقیماً و بدون عبور از کولر باز می‌کند تا موتور بدون روغن نماند.

3. پایه فیلتر روغن: محل نصب و آب‌بندی فیلترهای روغن است.
4. نقطه اتصال سنسورها: محل مناسبی برای نصب سنسورهای حیاتی سیستم روانکاری فراهم می‌کند.

۳. علائم و نشانه‌های خرابی پوسته کولر روغن

خرابی این قطعه به دو شکل اصلی بروز می‌کند: ترک برداشتن (Crack) یا خوردگی (Corrosion).

1. مخلوط شدن روغن و آب (قاطی کردن آب و روغن):

• نشانه در رادیاتور: وجود روغن شیری رنگ یا قهوه‌ای در مخزن انبساط رادیاتور. آب سیستم خنک‌کاری چرب می‌شود.
• نشانه در موتور: بالا آمدن سطح روغن موتور و شیری یا کرم رنگ شدن روغن روی گیج روغن. این حالت بسیار خطرناک‌تر است زیرا آب خاصیت روانکاری روغن را از بین می‌برد.
• علت: ایجاد یک ترک یا سوراخ بسیار ریز در دیواره داخلی پوسته که دو کانال مجزای آب و روغن را به هم متصل می‌کند. این شایع‌ترین و جدی‌ترین علامت خرابی است. (توجه: این علامت می‌تواند ناشی از خرابی خود هسته کولر روغن یا واشر سرسیلندر نیز باشد، اما پوسته یکی از متهمان اصلی است).

2. نشت خارجی:

• نشت روغن: مشاهده روغن‌ریزی از اطراف پوسته، به خصوص از محل اتصال آن به بلوک سیلندر یا از زیر پایه فیلترها. (علت: خرابی واشرها یا ترک در بدنه).
• نشت آب (ضدیخ): مشاهده نشتی یا رسوبات سفید/سبز/صورتی رنگ (بسته به رنگ ضدیخ) از اطراف پوسته. (علت: خرابی واشرها، خوردگی بدنه یا ترک).

3. کاهش فشار روغن: در موارد نادر، یک ترک بزرگ در مسیر فشار روغن می‌تواند باعث افت فشار روغن و روشن شدن چراغ هشدار مربوطه شود.

۴. دلایل اصلی خرابی

• خوردگی الکترولیتی: دلیل شماره یک! استفاده از آب لوله‌کشی به جای ضدیخ استاندارد یا استفاده از ضدیخ با کیفیت پایین، باعث ایجاد یک واکنش شیمیایی بین فلزات مختلف (آلومینیوم پوسته، چدن بلوک، مس رادیاتور) و خوردگی شدید پوسته از داخل می‌شود.
• فشار بیش از حد در اثر یخ‌زدگی: اگر در فصل سرما از ضدیخ به میزان کافی استفاده نشود، آب داخل مجاری پوسته یخ زده، منبسط شده و باعث ترکیدن آن می‌شود.
• استهلاک و چرخه حرارتی: هزاران بار گرم و سرد شدن موتور در طول سال‌ها می‌تواند باعث ایجاد ترک‌های مویی ناشی از خستگی فلز شود.
• بیش از حد سفت کردن پیچ‌ها: هنگام نصب، اگر پیچ‌های پوسته یا فیلترها بیش از حد گشتاور استاندارد سفت شوند، می‌توانند باعث ایجاد ترک در بدنه آلومینیومی آن شوند.

۵. نکات مهم هنگام عیب‌یابی و تعویض

1. تشخیص دقیق: قبل از محکوم کردن پوسته، ابتدا باید هسته کولر روغن را بررسی و تست فشار کرد. در بسیاری از موارد، مشکل از هسته (که قطعه‌ای تعویض‌پذیر و ارزان‌تر است) می‌باشد، نه از خود پوسته.
2. تعویض به صورت مجموعه: اگر پوسته خراب باشد، بهترین کار تعویض کامل مجموعه (پوسته، هسته کولر، واشرها و اورینگ‌ها) است. استفاده از هسته قدیمی روی پوسته نو یا برعکس ریسک بالایی دارد.
3. استفاده از قطعه اصلی یا معتبر: با توجه به اهمیت حیاتی این قطعه، به شدت توصیه می‌شود از قطعات اصلی ولوو (Genuine) یا برندهای معتبر افترمارکت (مانند Mahle, Behr) استفاده شود. پوسته‌های بی‌کیفیت عمر بسیار کوتاهی دارند.
4. تعویض تمام واشرها: هنگام نصب، حتماً و حتماً از کیت واشر و اورینگ نو استفاده کنید. این شامل واشر بزرگ بین پوسته و بلوک موتور و تمام اورینگ‌های مربوط به لوله‌های آب و روغن می‌شود.
5. شستشوی کامل سیستم‌ها: پس از تعویض، باید هر دو سیستم روانکاری و خنک‌کاری به طور کامل شستشو داده شوند تا تمام آلودگی‌های ناشی از مخلوط شدن آب و روغن پاک شوند.

• برای سیستم روغن: استفاده از روغن و فیلتر ارزان برای یک ساعت کارکرد، سپس تخلیه و پر کردن با روغن و فیلتر اصلی.
• برای سیستم خنک‌کاری: شستشو با آب و مواد مخصوص شستشوی رادیاتور و سپس پر کردن با ترکیب صحیح ضدیخ استاندارد و آب مقطر.

نتیجه‌گیری:

پوسته کولر روغن در بیل EC210 یک قطعه مهندسی دقیق و حیاتی است. شایع‌ترین مشکل آن، یعنی قاطی کردن آب و روغن، معمولاً به دلیل سهل‌انگاری در استفاده از ضدیخ مناسب رخ می‌دهد. تعویض آن یک تعمیر تخصصی است که نیازمند دقت بالا، استفاده از قطعات باکیفیت و شستشوی کامل سیستم‌های مرتبط است.
