َشارژ پمپ بیل مکانیکی هیوندای R170W-7

بسیار عالی. شما به یکی از مهم‌ترین و در عین حال حساس‌ترین پمپ‌های هیدرولیک در **بیل مکانیکی چرخ لاستیکی هیوندای مدل R170W-7** اشاره کرده‌اید: **شارژ پمپ (Charge Pump)**.

در بیل‌های مکانیکی چرخ لاستیکی (Wheeled Excavator)، سیستم حرکت (Travel System) کاملاً متفاوت از بیل‌های زنجیری است و به یک سیستم هیدرواستاتیک پیچیده متکی است که “شارژ پمپ” قلب تپنده آن محسوب می‌شود.َشارژ پمپ بیل مکانیکی هیوندای R170W-7

—

### **تحلیل جامع و فنی شارژ پمپ (Charge Pump) در بیل هیوندای R170W-7**

#### **۱. وظیفه و اهمیت شارژ پمپ چیست؟**

برخلاف بیل‌های زنجیری که حرکت آن‌ها توسط هیدروموتورهای ساده‌تری کنترل می‌شود، بیل R170W-7 برای حرکت روی چرخ‌ها از یک **سیستم انتقال قدرت هیدرواستاتیک حلقه بسته (Closed-Loop Hydrostatic Transmission – HST)** استفاده می‌کند. این سیستم شامل موارد زیر است:

1. **پمپ اصلی حرکت (Main Travel Pump):** یک پمپ پیستونی دبی متغیر بزرگ که وظیفه اصلی تولید جریان روغن برای به حرکت درآوردن هیدروموتور حرکت را دارد.
2. **هیدروموتور حرکت (Travel Motor):** این موتور نیروی هیدرولیکی را به نیروی مکانیکی برای چرخاندن گیربکس و در نهایت چرخ‌ها تبدیل می‌کند.
3. **شارژ پمپ (Charge Pump):** اینجاست که قطعه مورد نظر شما وارد عمل می‌شود.

**وظایف کلیدی شارژ پمپ:**

* **تغذیه حلقه بسته (Loop Replenishing):** در یک سیستم حلقه بسته، روغن بین پمپ اصلی و هیدروموتور در یک مدار بسته گردش می‌کند. به دلیل نشتی‌های داخلی طبیعی (که برای روانکاری و خنک‌کاری ضروری هستند)، مقداری روغن از این حلقه خارج می‌شود. **وظیفه اصلی شارژ پمپ، جبران این روغن از دست رفته و تزریق مداوم روغن خنک و فیلتر شده به داخل حلقه بسته است.**
* **حفظ فشار مثبت در ورودی پمپ اصلی (Keeping the Loop Pressurized):** شارژ پمپ یک فشار حداقلی (معمولاً بین $20$ تا $30$ بار یا $300$ تا $450$ PSI) را در حلقه بسته حفظ می‌کند. این کار از پدیده مخرب **کاویتاسیون** (تشکیل حباب‌های خلاء) در ورودی پمپ اصلی حرکت جلوگیری می‌کند. بدون این فشار، پمپ اصلی به سرعت از بین می‌رود.
* **تأمین روغن برای عملکردهای جانبی:** در بسیاری از طراحی‌ها، شارژ پمپ روغن مورد نیاز برای **سیستم ترمز پارک (Parking Brake Release)** و **سیستم تعویض دنده (Gear Shifting)** در گیربکس دو سرعته حرکت را نیز تأمین می‌کند.

**نتیجه:** اگر شارژ پمپ ضعیف شود یا از کار بیفتد، کل سیستم حرکت بیل مکانیکی فلج خواهد شد، حتی اگر پمپ اصلی حرکت کاملاً سالم باشد.َشارژ پمپ بیل مکانیکی هیوندای R170W-7

#### **۲. مشخصات فنی و محل قرارگیری شارژ پمپ در R170W-7**

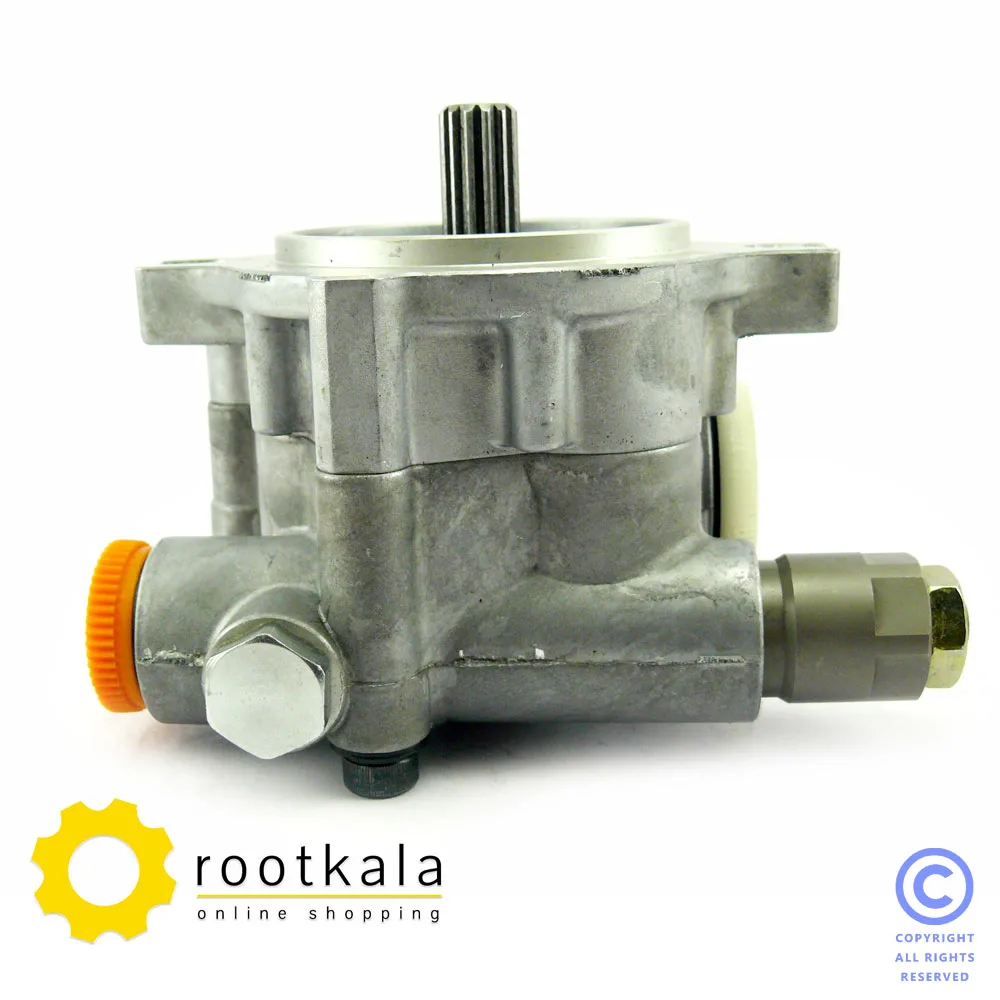

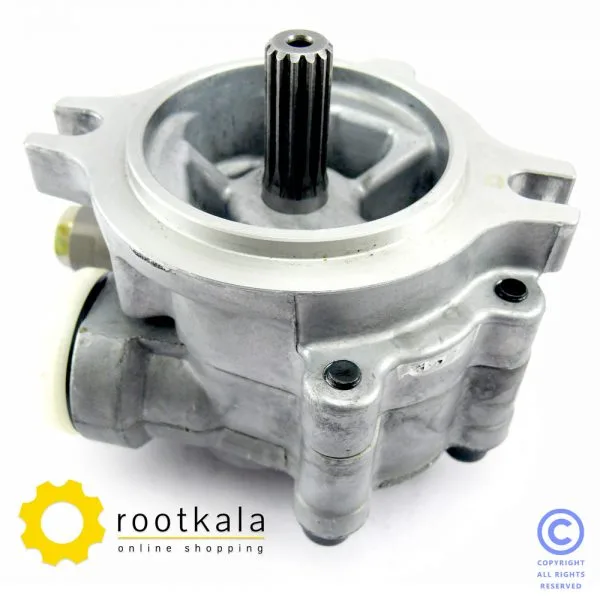

* **نوع پمپ:** شارژ پمپ تقریباً همیشه یک **پمپ دنده‌ای (Gear Pump)** با دبی ثابت است. این پمپ‌ها به دلیل سادگی، قابلیت اطمینان بالا و هزینه کمتر برای این کاربرد ایده‌آل هستند.
* **محل قرارگیری:** شارژ پمپ به صورت فیزیکی **در پشت پمپ اصلی حرکت (Main Travel Pump)** نصب می‌شود. این دو پمپ به صورت یک مجموعه واحد (Tandem Assembly) به نظر می‌رسند و شفت ورودی شارژ پمپ مستقیماً توسط شفت خروجی پمپ اصلی گردانده می‌شود. شما نمی‌توانید آن را به عنوان یک پمپ جداگانه در جایی دیگر از دستگاه پیدا کنید.
* **شماره فنی (Part Number):** شناسایی شماره فنی دقیق نیازمند **شماره سریال (Serial Number)** دستگاه شماست، زیرا ممکن است در سری‌های مختلف تولید، تغییراتی وجود داشته باشد.
* با این حال، به عنوان مثال، در کاتالوگ‌های قطعات برای R170W-7، پمپ کامل حرکت (شامل پمپ اصلی و شارژ پمپ) ممکن است شماره فنی مانند **`31N5-10010`** یا **`31N5-10011`** داشته باشد.
* **شارژ پمپ** به عنوان یک قطعه یدکی مجزا نیز عرضه می‌شود. شماره فنی آن می‌تواند چیزی شبیه به **`31N5-15120`** یا کدهای مشابه باشد. این شماره باید حتماً با شماره سریال دستگاه شما تطبیق داده شود.

#### **۳. علائم خرابی شارژ پمپ**

شناخت این علائم به شما کمک می‌کند تا مشکل را به درستی تشخیص دهید:

1. **حرکت ضعیف و کُند دستگاه:** این شایع‌ترین علامت است. دستگاه در شروع حرکت بسیار تنبل است و زیر بار یا در سربالایی به سختی حرکت می‌کند یا متوقف می‌شود.
2. **صدای زوزه یا ناله شدید از مجموعه پمپ حرکت:** وقتی پمپ دنده‌ای فرسوده می‌شود، به خصوص در زمان سرد بودن روغن، صدای ناله شدیدی تولید می‌کند.
3. **داغ شدن بیش از حد سیستم هیدرولیک:** فرسودگی داخلی پمپ باعث اتلاف انرژی به صورت گرما می‌شود.
4. **تأخیر یا عدم خلاص شدن ترمز پارک:** اگر شارژ پمپ فشار لازم برای آزاد کردن ترمز پارک را تأمین نکند، دستگاه قفل می‌کند و حرکت نمی‌کند (حتی ممکن است موتور زیر بار خاموش شود).
5. **مشکل در تعویض دنده (از سبک به سنگین یا برعکس):** اگر این عملکرد نیز به فشار شارژ پمپ وابسته باشد، دچار اختلال می‌شود.
6. **هشدار افت فشار شارژ (Charge Pressure Low Alarm):** در بسیاری از بیل‌ها، یک سنسور فشار در مدار شارژ وجود دارد که در صورت افت فشار، به اپراتور هشدار می‌دهد.

#### **۴. اقدام پیشنهادی و گزینه‌های تأمین**

1. **تست فشار شارژ (Charge Pressure Test):** قبل از هر اقدامی، یک تعمیرکار ماهر باید فشار مدار شارژ را با گیج اندازه‌گیری کند. روی بلوک پمپ اصلی یک پورت تست برای این کار تعبیه شده است. فشار باید در محدوده مشخص شده در دفترچه راهنمای تعمیرات دستگاه (معمولاً $25 \pm 3$ بار) باشد. اگر فشار پایین است، پمپ خراب است.َشارژ پمپ بیل مکانیکی هیوندای R170W-7

2. **یافتن شماره سریال دستگاه:** شماره سریال را از روی پلاک مشخصات بیل (معمولاً داخل کابین یا روی شاسی) یادداشت کنید.

3. **تماس با تأمین‌کننده معتبر:** با در دست داشتن مدل دقیق (`R170W-7`) و شماره سریال، با یک فروشنده قطعات هیوندای تماس بگیرید.

4. **انتخاب گزینه مناسب:**
* **شارژ پمپ اصلی هیوندای (Genuine Hyundai):** بالاترین کیفیت و اطمینان کامل، اما گران‌ترین گزینه.
* **شارژ پمپ افترمارکت معتبر:** برندهای معتبری مانند **Handok** (کره)، **KYB** (ژاپن) یا دیگر سازندگان اروپایی، پمپ‌های جایگزین با کیفیت بسیار بالا و قیمت مناسب‌تر تولید می‌کنند. این یک گزینه بسیار محبوب و منطقی است.
* **کیت تعمیراتی (Repair Kit):** برای پمپ‌های دنده‌ای، معمولاً کیت تعمیر (شامل دنده‌ها، بدنه و سیل‌ها) عرضه نمی‌شود و تعویض مجموعه کامل پمپ (فقط بخش دنده‌ای) استاندارد است. تلاش برای تعمیر آن توصیه نمی‌شود.

**نکته نهایی:**
پس از تعویض شارژ پمپ، **تعویض فیلترهای هیدرولیک (به خصوص فیلتر خط شارژ)** و **بررسی کیفیت و سطح روغن هیدرولیک** کاملاً ضروری است تا از آسیب دیدن پمپ جدید جلوگیری شود.َشارژ پمپ بیل مکانیکی هیوندای R170W-7
