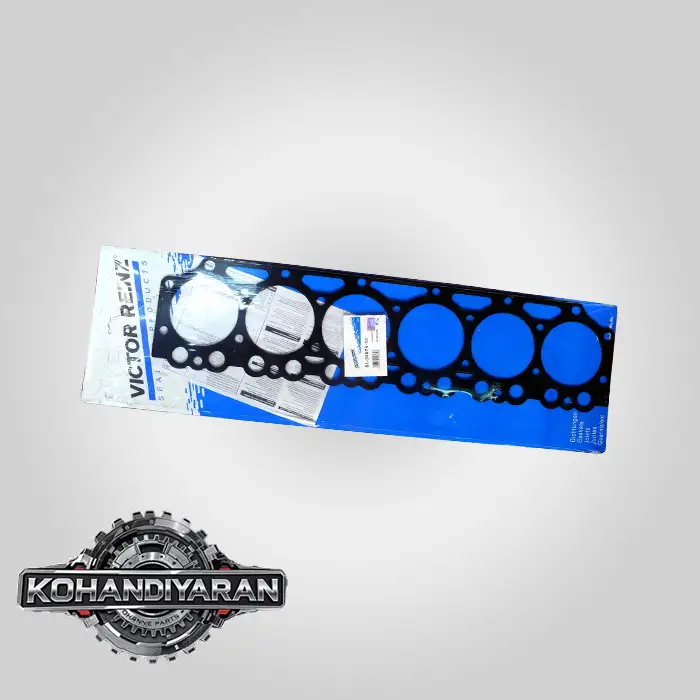

واشر سرسیلندر موتور شش دویتس 1013

بسیار عالی. موتور دویتس سری 1013، به خصوص مدل 6 سیلندر آن (BF6M 1013)، یک موتور بسیار مدرن، پرقدرت و کاملاً متفاوت از موتورهای سنتی مانند کاترپیلار 3306 است. تحلیل واشر سرسیلندر این موتور نیازمند درک عمیق طراحی منحصربه‌فرد آن است.واشر سرسیلندر موتور شش دویتس 1013

—

### **تحلیل جامع واشر سرسیلندر موتور دویتس BF6M 1013 (شش سیلندر)**

این موتور آب-خنک (Water-Cooled)، که در بسیاری از ماشین‌آلات راه‌سازی اروپایی (مانند لودرهای ولوو سری L60/L70/L90)، ژنراتورها و کامیون‌ها استفاده می‌شود، دارای یک فلسفه طراحی کاملاً متفاوت است که مستقیماً بر روی واشر سرسیلندر آن تأثیر می‌گذارد.

#### **۱. شناسایی قطعه و ویژگی ساختاری کلیدی موتور**

* **مدل موتور:** Deutz BF6M 1013 (B=توربوشارژ، F=سرعت بالا، 6=تعداد سیلندر، M=آب-خنک، 1013=سری موتور)
* **مهم‌ترین ویژگی طراحی:** برخلاف موتورهای کاترپیلار که یک سرسیلندر یکپارچه و بلند دارند، موتور دویتس 1013 دارای **سرسیلندرهای مجزا (Individual Cylinder Heads)** است.
* **مفهوم:** به جای یک سرسیلندر بزرگ، این موتور دارای **شش سرسیلندر کوچک و مستقل** است که هر کدام فقط یک سیلندر را پوشش می‌دهند.
* **نتیجه:** در نتیجه، این موتور **یک “واشر سرسیلندر” بزرگ و یکپارچه ندارد**. به جای آن، **شش واشر سرسیلندر مجزا و هم‌اندازه** وجود دارد که هر کدام بین یکی از سرسیلندرها و بلوک موتور قرار می‌گیرند.

*(تصویر یک عدد از سرسیلندرهای مجزای موتور دویتس 1013)*

—

### **۲. تحلیل فنی ساختار واشر سرسیلندر**

واشرهای سرسیلندر در موتور 1013 به دلیل طراحی مدرن و فشارهای احتراق بالا، از تکنولوژی پیشرفته‌ای بهره می‌برند.

* **نوع و جنس واشر:** این واشرها تقریباً همیشه از نوع **MLS (Multi-Layer Steel) یا فولاد چند لایه** هستند.
* **ساختار MLS:** این واشرها از چندین لایه نازک فولاد فنری (Spring Steel) تشکیل شده‌اند که روی آن‌ها با پوشش‌های الاستومری (مانند Viton) پوشانده شده است.واشر سرسیلندر موتور شش دویتس 1013
* **عملکرد:**
1. **لایه‌های فولادی:** استحکام فوق‌العاده‌ای در برابر فشار و حرارت احتراق ایجاد می‌کنند.
2. **برجستگی‌ها (Embossments):** لایه‌های فولادی دارای برجستگی‌های دقیقی در اطراف سوراخ سیلندر و مجاری آب و روغن هستند که مانند فنرهای بسیار قوی عمل کرده و نیروی آب‌بندی را به طور یکنواخت توزیع می‌کنند.
3. **پوشش الاستومری:** این پوشش نازک، ناصافی‌های میکروسکوپی سطح سرسیلندر و بلوک را پر کرده و آب‌بندی کامل مجاری آب و روغن را تضمین می‌کند.

* **مزایای این طراحی:**
* **آب‌بندی برتر:** تمرکز نیروی پیچ‌های سرسیلندر بر روی یک سطح کوچک، فشار آب‌بندی (Sealing Pressure) بسیار بالایی ایجاد می‌کند.
* **مقاومت حرارتی:** انبساط و انقباض هر سرسیلندر به صورت مستقل مدیریت می‌شود و تنش کمتری به بلوک و واشر وارد می‌کند.
* **تعمیر آسان‌تر (در تئوری):** اگر فقط یک سیلندر دچار مشکل شود، می‌توان فقط همان یک سرسیلندر و واشر را تعویض کرد.

—

### **۳. علائم و دلایل خرابی واشر سرسیلندر**

علائم خرابی در این موتور مشابه سایر موتورهاست، اما ممکن است نشانه‌ها در ابتدا محدود به یک سیلندر خاص باشند.

* **داغ کردن موتور.**
* **دود سفید از اگزوز** (نشانه سوختن ضدیخ).
* **کاهش سطح مایع خنک‌کننده بدون نشتی خارجی.**
* **ایجاد فشار و حباب در منبع انبساط رادیاتور.**
* **مخلوط شدن آب و روغن (شیری شدن روغن).**
* **بد کار کردن موتور یا کاهش قدرت (ابتدا ممکن است فقط در یک سیلندر حس شود).**
* **نشت خارجی از بین یکی از سرسیلندرها و بلوک.**

**دلایل رایج خرابی:**

1. **گرم شدن بیش از حد موتور:** به دلیل خرابی ترموستات، واترپمپ، گرفتگی رادیاتور یا تسمه فن.
2. **نصب نادرست:** مهم‌ترین عامل خرابی مجدد. عدم رعایت گشتاور و مراحل سفت کردن پیچ‌ها فاجعه‌بار است.
3. **بیرون‌زدگی نادرست بوش سیلندر (Liner Protrusion):** **حیاتی‌ترین نکته فنی در این موتور!** همانند موتور کاترپیلار، لبه بوش‌های تر (Wet Liners) این موتور باید به اندازه مشخصی (مثلاً بین `$0.05` تا `$0.12` میلی‌متر) از سطح بلوک بالاتر باشند. اگر این ارتفاع کم باشد، واشر به درستی فشرده نشده و می‌سوزد.
4. **استفاده مجدد از پیچ‌های سرسیلندر:** پیچ‌های این موتور از نوع کششی (TTY – Torque-to-Yield) بوده و **حتماً باید در هر بار باز شدن، با پیچ‌های نو تعویض شوند.**

—

### **۴. راهنمای حیاتی و مراحل تعویض**

تعویض واشر(های) سرسیلندر در موتور دویتس 1013 یک فرآیند بسیار دقیق است.واشر سرسیلندر موتور شش دویتس 1013

1. **شناسایی دقیق قطعه:** با استفاده از **شماره سریال کامل موتور (Engine Serial Number)** کیت واشر مناسب را تهیه کنید. ممکن است ضخامت‌های مختلفی از واشر برای جبران کف‌تراشی بلوک وجود داشته باشد.
2. **تهیه قطعات:**
* **کیت کامل واشر:** شامل 6 عدد واشر سرسیلندر MLS، واشرهای گلویی اگزوز و هوا، و اورینگ‌های بوش انژکتور.
* **پیچ‌های نو سرسیلندر:** برای هر سرسیلندر (معمولاً 4 یا 6 عدد) باید پیچ نو تهیه شود.
3. **بازرسی سطوح و بوش‌ها (مهم‌ترین بخش):**
* سطح زیر هر 6 سرسیلندر و سطح روی بلوک باید از نظر تابیدگی کنترل شوند.
* **اندازه‌گیری دقیق بیرون‌زدگی هر 6 بوش سیلندر:** این کار با ساعت اندازه‌گیری (Dial Indicator) انجام می‌شود. در صورت عدم تطابق با مقادیر استاندارد کارخانه، باید با استفاده از شیم‌های مخصوص (Liner Shims) که زیر لبه بوش قرار می‌گیرند، ارتفاع آن‌ها را تنظیم کرد. این مرحله مطلقاً قابل چشم‌پوشی نیست.
4. **تمیزکاری:** تمام سطوح، سوراخ پیچ‌ها و مجاری باید کاملاً تمیز و عاری از هرگونه روغن، آب یا کثیفی باشند.
5. **نصب و سفت کردن پیچ‌ها:**
* این فرآیند باید **دقیقاً طبق دستورالعمل کتاب تعمیرات دویتس (Deutz Service Manual)** برای شماره سریال موتور شما انجام شود. این فرآیند چند مرحله‌ای و شامل گشتاور و سپس چرخش زاویه‌ای است.
* **مثال (مقادیر صرفاً جهت آشنایی است و نباید استفاده شود):**
* **مرحله ۱:** سفت کردن تمام پیچ‌های یک سرسیلندر به صورت ضربدری با گشتاور اولیه (مثلاً `$60 Nm$`).
* **مرحله ۲:** سفت کردن مجدد با گشتاور متوسط (مثلاً `$120 Nm$`).
* **مرحله ۳ (زاویه):** چرخش تمام پیچ‌ها به اندازه `$90` درجه با استفاده از **ابزار زاویه‌سنج (Angle Gauge)**.
* **مرحله ۴ (زاویه نهایی):** چرخش نهایی تمام پیچ‌ها به اندازه `$90` درجه دیگر.
* **اهمیت ابزار:** استفاده از **ترک‌متر دقیق** و **زاویه‌سنج** ضروری است.

### **جدول خلاصه و جمع‌بندی**

| مشخصه | توضیحات برای موتور دویتس BF6M 1013 |
| :— | :— |
| **نام قطعه** | واشر سرسیلندر مجزا (Individual Head Gasket) |
| **ویژگی ساختاری کلیدی** | **شش سرسیلندر و شش واشر مجزا** |
| **نوع واشر متداول** | **فولاد چند لایه (Multi-Layer Steel – MLS)** |
| **کلید شناسایی قطعه** | **شماره سریال کامل موتور (Engine Serial Number)** |
| **قطعات الزامی برای تعویض** | کیت کامل واشر + **مجموعه کامل پیچ‌های نو سرسیلندر** |
| **مهم‌ترین کنترل فنی** | اندازه‌گیری و تنظیم **بیرون‌زدگی بوش سیلندر (Liner Protrusion)** |
| **مراحل نصب حیاتی** | رعایت دقیق **مراحل گشتاور + چرخش زاویه‌ای** طبق منوال دویتس |
| **هشدار نهایی** | تعمیر این موتور به دلیل تکنولوژی بالا و حساسیت‌های زیاد، نیازمند تخصص، ابزار دقیق و دسترسی به دفترچه تعمیرات رسمی است. هرگونه اشتباه در مرحله تنظیم بوش یا سفت کردن پیچ‌ها، منجر به خرابی سریع و پرهزینه خواهد شد. |
