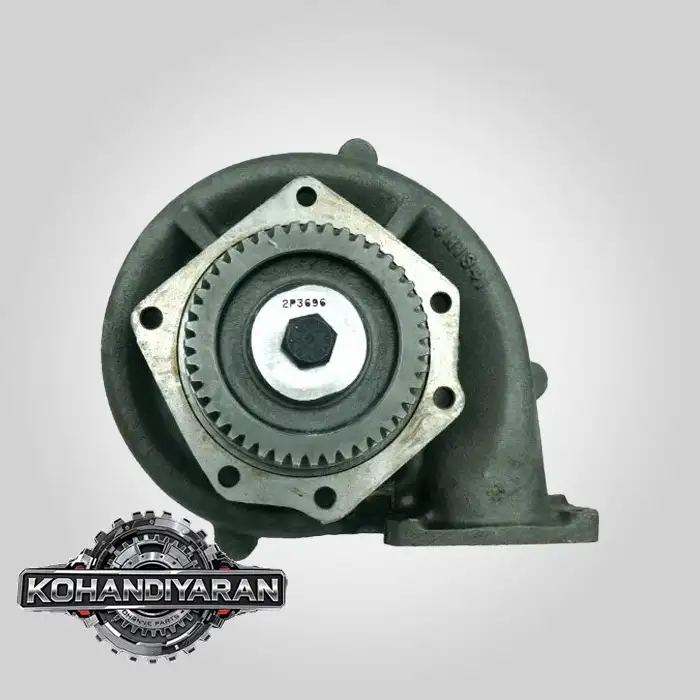

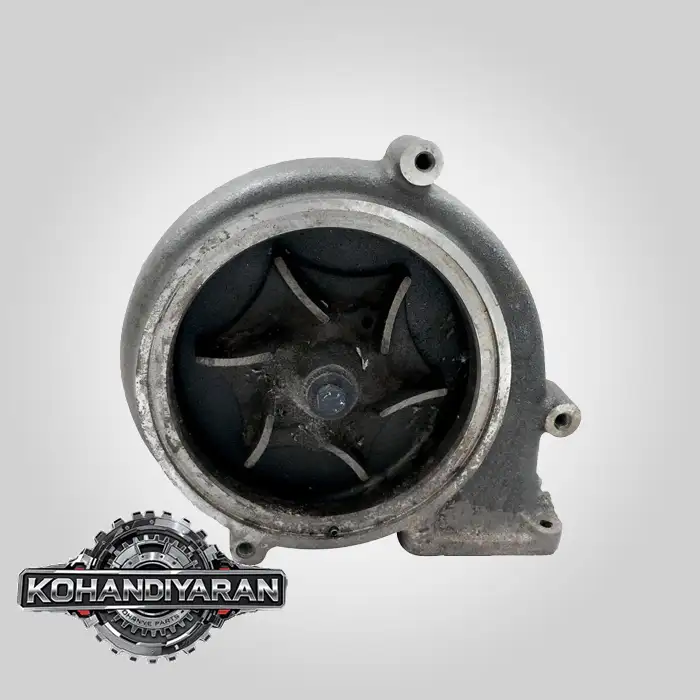

واتر پمپ موتور لودر کاترپیلار 988F2

بسیار عالی. لودر کاترپیلار 988F Series 2 یک غول واقعی در دنیای ماشین‌آلات راه‌سازی است و قلب تپنده آن، یعنی موتور، نیاز به یک سیستم خنک‌کننده فوق‌العاده قدرتمند و قابل اعتماد دارد. واتر پمپ این دستگاه یکی از اجزای اصلی این سیستم است و طراحی آن با پمپ‌های معمولی تفاوت‌های اساسی دارد.واتر پمپ موتور لودر کاترپیلار 988F2

در ادامه، تحلیل جامع و کاملی از واتر پمپ لودر کاترپیلار 988F2 ارائه می‌شود.

—

### **بخش ۱: شناسایی دقیق موتور و واتر پمپ**

اولین و مهم‌ترین قدم، شناسایی دقیق موتور است که به طور مستقیم نوع واتر پمپ را مشخص می‌کند.

* **ماشین:** لودر چرخ لاستیکی کاترپیلار 988F Series 2 (Caterpillar 988FII Wheel Loader)
* **موتور:** **کاترپیلار 3408E (Caterpillar 3408E)**

این موتور یک موتور V8 دیزل، توربوشارژ و افترکولر است که برای تامین قدرت عظیم مورد نیاز این لودر طراحی شده است. حرف **”E”** در انتهای نام مدل به معنای کنترل الکترونیکی (HEUI – Hydraulically Actuated Electronically Controlled Unit Injection) است.

**مشخصات و شماره فنی واتر پمپ اصلی (Jacket Water Pump):**

واتر پمپ اصلی این موتور، وظیفه گردش مایع خنک‌کننده در بلوک موتور و سرسیلندرها را بر عهده دارد.

* **شماره فنی اصلی کاترپیلار (CAT OE Part Number):**
* `$131-4388$` (این شماره فنی برای **گروه واتر پمپ (Water Pump Group)** است و رایج‌ترین شماره برای این مدل می‌باشد)
* `$7E-7395$` (یک شماره فنی قدیمی‌تر که با شماره جدید جایگزین شده است)

* **شماره فنی قطعه بازسازی شده کاترپilar (CAT Reman Part Number):**
* `$0R-8218$` (کاترپیلار قطعات بازسازی شده با کیفیت بالا و هزینه کمتر ارائه می‌دهد که گزینه بسیار محبوبی است)

* **مشخصات فیزیکی کلیدی:**
* **جنس بدنه:** چدن سنگین (Heavy-Duty Cast Iron) برای حداکثر دوام.
* **مکانیزم:** **دنده‌ای (Gear-Driven)**. این پمپ مستقیماً توسط چرخ‌دنده‌های تایمینگ موتور به حرکت در می‌آید.

—واتر پمپ موتور لودر کاترپیلار 988F2

### **بخش ۲: سیستم خنک‌کننده دو مداره (Dual Circuit Cooling System)**

یک نکته بسیار حیاتی در مورد موتور 3408E، وجود **دو واتر پمپ مجزا** در سیستم خنک‌کننده آن است. عدم توجه به این موضوع می‌تواند منجر به سفارش قطعه اشتباه شود.

1. **واتر پمپ اصلی (Jacket Water Pump):**
* **وظیفه:** این همان پمپی است که با شماره فنی‌های بالا معرفی شد. وظیفه آن گردش آب در بدنه اصلی موتور (Jacket Water) برای خنک کردن سیلندرها و سرسیلندرها است. این پمپ بزرگتر و اصلی‌ترین پمپ سیستم است.

2. **واتر پمپ مدار افترکولر (Aftercooler Water Pump / Auxiliary Water Pump):**
* **وظیفه:** موتور 3408E از سیستم خنک‌کننده هوای ورودی مجزا (SCAC – Separate Circuit After-Cooling) بهره می‌برد. این سیستم یک رادیاتور و واتر پمپ کوچک‌تر و مجزا دارد که وظیفه‌اش فقط و فقط خنک کردن هوای فشرده شده توسط توربوشارژر است.
* **شماره فنی رایج:** `$161-4113$`
* **اهمیت تفکیک:** هنگام سفارش قطعه، باید دقیقاً مشخص کنید که کدام واتر پمپ دچار مشکل شده است: **واتر پمپ اصلی موتور** یا **واتر پمپ کمکی افترکولر**. درخواست کاربر معمولاً به واتر پمپ اصلی اشاره دارد.

—

### **بخش ۳: علائم و دلایل خرابی واتر پمپ اصلی**

خرابی این قطعه در ماشینی به این بزرگی می‌تواند به سرعت منجر به توقف کامل کار و آسیب‌های جدی به موتور شود.

1. **افزایش دمای موتور (Engine Overheating):**
* واضح‌ترین علامت، بالا رفتن دمای آب موتور در مانیتور داخل کابین و به صدا درآمدن آلارم‌های هشدار است.

2. **نشتی مایع خنک‌کننده (Coolant Leak):**
* **سوراخ تخلیه (Weep Hole):** نشتی از سوراخ کوچکی که روی بدنه پمپ قرار دارد، نشانه قطعی خرابی آب‌بند (Seal) داخلی پمپ است. این سوراخ برای جلوگیری از ورود آب به داخل محفظه دنده‌های تایمینگ و مخلوط شدن با روغن طراحی شده است.
* **نشتی از واشر:** مشاهده نشتی از محل اتصال بدنه پمپ به بلوک موتور، نشان‌دهنده خرابی واشر یا آب‌بند اصلی است.

3. **سر و صدای غیرعادی:**
* شنیدن صدای سایش، زوزه یا “غرغر” از قسمت جلویی موتور که می‌تواند نشان‌دهنده خرابی بلبرینگ‌های داخلی پمپ باشد.

4. **کاویتاسیون (Cavitation):**
* استفاده از مایع خنک‌کننده نامناسب یا وجود هوا در سیستم می‌تواند باعث ایجاد حباب‌های بخار روی پروانه پمپ شود. ترکیدن این حباب‌ها نیروی بسیار زیادی آزاد می‌کند که به مرور زمان پروانه را دچار خوردگی و فرسایش می‌کند و راندمان پمپ را به شدت کاهش می‌دهد.

—

### **بخش ۴: نکات کلیدی و مهم هنگام تعویض**

تعویض واتر پمپ در موتور 3408E یک کار تخصصی و بزرگ است.

1. **ایمنی و تخلیه:** ابتدا دستگاه را در محلی امن پارک کرده و سیستم را قفل (Lockout/Tagout) کنید. سپس سیستم خنک‌کننده را که حجم بسیار بالایی (بیش از ۱۰۰ لیتر) دارد، به طور کامل تخلیه نمایید.
2. **دسترسی:** برای دسترسی به واتر پمپ، معمولاً نیاز به باز کردن گاردها، رادیاتور و قطعات دیگر در جلوی موتور است.
3. **استفاده از کیت کامل:** همیشه از کیت واشر و اورینگ‌های جدید کاترپیلار استفاده کنید. تلاش برای استفاده مجدد از آب‌بندهای قدیمی قطعاً منجر به نشتی خواهد شد.
4. **بازرسی دنده محرک:** هنگام بیرون آوردن پمپ، دنده‌ای که در داخل موتور با آن درگیر است را از نظر ساییدگی یا شکستگی به دقت بررسی کنید.
5. **تمیزکاری سطح:** سطح بلوک موتور که پمپ روی آن می‌نشیند باید به طور کامل از باقی‌مانده واشر قدیمی و هرگونه خوردگی پاک شود تا سطحی صاف و تمیز برای آب‌بندی فراهم گردد.
6. **استفاده از مایع خنک‌کننده مناسب:** سیستم را فقط با مایع خنک‌کننده توصیه شده توسط کاترپیلار مانند **CAT ELC (Extended Life Coolant)** پر کنید. این کار برای جلوگیری از خوردگی و کاویتاسیون حیاتی است.
7. **هواگیری دقیق:** پس از پر کردن سیستم، فرآیند هواگیری را طبق دستورالعمل سرویس کاترپilar با دقت انجام دهید تا از باقی ماندن هوا در مدار جلوگیری شود.

### **جدول خلاصه**

| مشخصه (Feature) | لودر کاترپیلار 988F Series 2 |
| :— | :— |
| **موتور** | **CAT 3408E** |
| **نوع واتر پمپ اصلی** | **دنده‌ای (Gear-Driven)**، مخصوص گردش آب موتور (Jacket Water) |
| **شماره فنی اصلی** | `$131-4388$` (گروه پمپ) |
| **شماره فنی Reman** | `$0R-8218$` |
| **نکته حیاتی** | **تفکیک از واتر پمپ کمکی مدار افترکولر (Auxiliary Pump)** |
| **علائم اصلی خرابی** | افزایش دما، نشتی از سوراخ تخلیه (Weep Hole)، سر و صدا |
| **مایع خنک‌کننده پیشنهادی** | **CAT ELC (Extended Life Coolant)** |

**نتیجه‌گیری:**
واتر پمپ لودر **988F2** یک قطعه مهندسی شده، سنگین و دنده‌ای است که برای موتور قدرتمند **CAT 3408E** طراحی شده. مهم‌ترین نکته، تشخیص صحیح بین **واتر پمپ اصلی** و **واتر پمپ مدار افترکولر** است. به دلیل حساسیت و هزینه بالای موتور، استفاده از قطعات اصلی یا Reman کاترپیلار و رعایت دقیق اصول تعویض و هواگیری برای تضمین عملکرد طولانی‌مدت دستگاه ضروری است.
