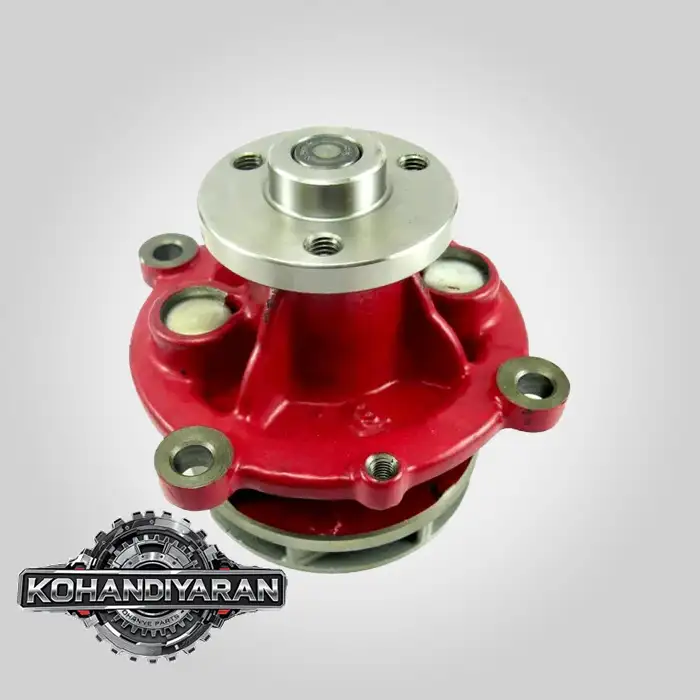

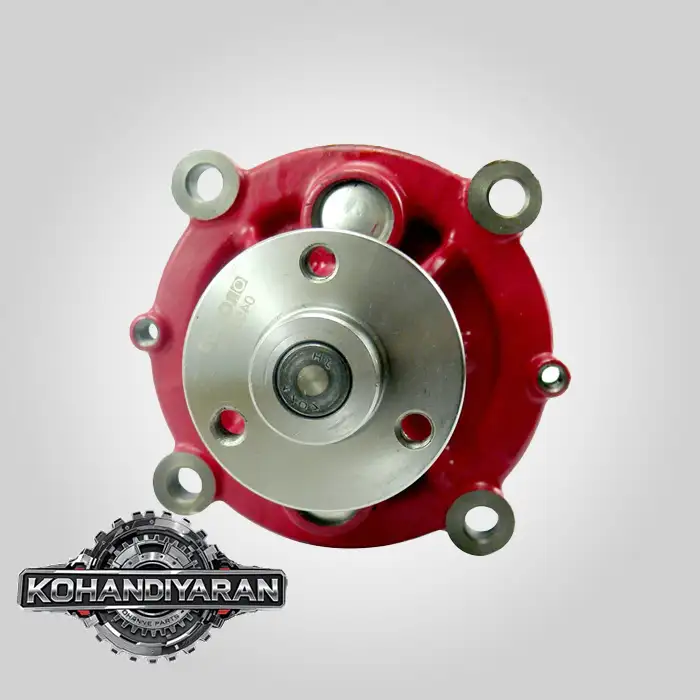

واتر پمپ موتور دویتس 1013

با کمال میل. واتر پمپ موتور دویتس سری 1013 (Deutz 1013 Series) یکی از قطعات کلیدی و با طراحی خاص در این سری از موتورهای بسیار محبوب و پراستفاده است. برخلاف بسیاری از موتورها که از واتر پمپ‌های تسمه‌ای استفاده می‌کنند، طراحی این مدل کاملاً متفاوت و منحصر به فرد است.واتر پمپ موتور دویتس 1013

در ادامه، تحلیل جامع و کاملی از واتر پمپ موتور دویتس 1013 ارائه می‌شود.

—

### **بخش ۱: شناسایی موتور و مشخصات فنی واتر پمپ**

موتورهای سری 1013 دویتس شامل مدل‌های مختلفی با تعداد سیلندرهای متفاوت هستند که همگی از یک پلتفرم مشترک استفاده می‌کنند.

* **سری موتور:** دویتس 1013 (شامل مدل‌هایی مانند `$BF4M1013$`, `$BF6M1013C$`, و غیره)
* **نوع خنک‌کاری:** آب خنک (Liquid-Cooled)
* **کاربرد:** این موتورها در طیف وسیعی از ماشین‌آلات مانند ژنراتورها، کامیون‌ها، ماشین‌آلات کشاورزی و راه‌سازی (لودر، بیل مکانیکی) و شناورها استفاده می‌شوند.

**مشخصات و شماره فنی واتر پمپ:**

واتر پمپ این سری از موتورهای دویتس به دلیل طراحی یکپارچه، دارای شماره فنی‌های مشخصی است.

* **شماره فنی اصلی دویتس (Deutz OE Part Number):**
* `$04259548$` (این یکی از رایج‌ترین و شناخته‌شده‌ترین شماره‌ها برای این پمپ است)
* `$04299142$` (شماره فنی دیگر که ممکن است جایگزین یا برای مدل‌های خاص باشد)
* `$04500930$` (یک شماره فنی جدیدتر که به عنوان جایگزین شماره‌های قدیمی استفاده می‌شود)
* `$04206613$`
* **نکته مهم:** همیشه بهترین روش، بررسی شماره فنی حک شده روی بدنه واتر پمپ قدیمی یا استعلام با شماره سریال کامل موتور (Engine Serial Number) است.

* **برندهای معتبر جایگزین (Aftermarket):**
* **Kolbenschmidt (KS):** یکی از بهترین تولیدکنندگان قطعات موتور آلمانی.
* **Mahle:** برند معتبر دیگر در زمینه قطعات موتور.
* **BF Germany:** متخصص در تولید قطعات برای موتورهای دیزل آلمانی.

* **مشخصات فیزیکی کلیدی:**
* **جنس بدنه:** معمولاً از **آلومینیوم دایکاست (Die-cast Aluminum)** برای کاهش وزن و بهبود انتقال حرارت ساخته می‌شود.
* **آب‌بندی:** از یک **اورینگ (O-Ring)** بزرگ برای آب‌بندی با بلوک سیلندر استفاده می‌کند، نه واشر کاغذی.

—

### **بخش ۲: ویژگی طراحی منحصر به فرد: مکانیزم دنده‌ای (Gear-Driven)**

مهم‌ترین و متمایزترین ویژگی واتر پمپ دویتس 1013، **دنده‌ای بودن** آن است.

* **عملکرد:** این واتر پمپ نیروی خود را مستقیماً از **چرخ‌دنده‌های تایمینگ موتور (Timing Gear Train)** دریافت می‌کند. یک دنده در انتهای شفت واتر پمپ قرار دارد که با یکی از دنده‌های واسط در سینی جلوی موتور درگیر می‌شود.

* **مزایای طراحی دنده‌ای:**
1. **قابلیت اطمینان بسیار بالا:** هیچ تسمه‌ای برای پاره شدن، شل شدن یا لغزیدن وجود ندارد. تا زمانی که موتور کار می‌کند، واتر پمپ نیز با سرعت متناسب با دور موتور در حال چرخش است.
2. **طراحی فشرده (Compact):** نیازی به پولی، تسمه و تسمه سفت‌کن مجزا نیست که باعث صرفه‌جویی در فضا در قسمت جلوی موتور می‌شود.
3. **عمر طولانی:** به دلیل عدم وجود فشار جانبی ناشی از کشش تسمه، بلبرینگ‌های داخلی عمر مفید بالاتری دارند.

* **معایب طراحی دنده‌ای:**
1. **تعویض پیچیده‌تر:** برای تعویض این پمپ، باید سینی جلوی موتور (Timing Case Cover) باز شود که فرآیندی زمان‌برتر و پیچیده‌تر از تعویض یک پمپ تسمه‌ای است.
2. **خرابی آب‌بند روغن:** این پمپ دارای دو کاسه نمد است: یکی برای آب (سمت پروانه) و دیگری برای روغن (سمت دنده). خرابی کاسه نمد سمت روغن می‌تواند منجر به نشت روغن موتور به بیرون یا حتی ورود روغن به سیستم خنک‌کننده شود.

—

### **بخش ۳: علائم و دلایل خرابی واتر پمپ دویتس 1013**

علائم خرابی این مدل به دلیل طراحی خاص آن، کمی متفاوت است.

1. **افزایش دمای موتور (Overheating):**
* شایع‌ترین علامت که نشان می‌دهد پمپ دیگر قادر به گردش موثر آب نیست. این می‌تواند به دلیل خوردگی شدید پروانه یا خرابی داخلی باشد.

2. **نشتی مایع خنک‌کننده (Coolant Leak):**
* مایع خنک‌کننده از **سوراخ تخلیه (Weep Hole)** که بین دو کاسه نمد آب و روغن قرار دارد، نشت می‌کند. این نشانه قطعی خرابی کاسه نمد داخلی سمت آب است.
* نشتی از محل اتصال پمپ به بلوک سیلندر که نشان‌دهنده خرابی **اورینگ آب‌بندی** است.

3. **نشتی روغن موتور (Oil Leak):**
* **یک علامت خاص برای پمپ‌های دنده‌ای:** نشت روغن از همان سوراخ تخلیه (Weep Hole)، نشان‌دهنده خرابی کاسه نمد سمت روغن (سمت دنده) است.

4. **مخلوط شدن آب و روغن:**
* در موارد نادر و خرابی شدید هر دو کاسه نمد، ممکن است **روغن وارد سیستم خنک‌کننده** (مشاهده چربی در رادیاتور) یا **آب وارد سیستم روغن‌کاری** (شیری شدن رنگ روغن) شود که بسیار خطرناک است.

5. **سر و صدای غیرعادی:**
* شنیدن صدای “غرغر” یا “زوزه” از قسمت جلوی موتور که می‌تواند ناشی از خرابی بلبرینگ داخلی یا درگیری نادرست دنده‌ها باشد.

—

### **بخش ۴: نکات کلیدی و مهم هنگام تعویض**

تعویض این پمپ نیاز به دقت و مهارت بیشتری نسبت به پمپ‌های تسمه‌ای دارد.

1. **دسترسی:** ابتدا باید قطعات جلوی موتور مانند رادیاتور، فن و سینی جلو (در صورت لزوم) باز شوند تا به محل نصب پمپ دسترسی پیدا کنید.
2. **تمیزکاری کامل:** محل نصب پمپ و شیار اورینگ روی بلوک سیلندر باید به طور کامل تمیز و عاری از هرگونه کثیفی، رسوب یا خوردگی باشد.
3. **استفاده از اورینگ نو:** همیشه از اورینگ (O-Ring) جدید و با کیفیت استفاده کنید. قبل از نصب، اورینگ را با مقدار کمی گریس یا روغن تمیز آغشته کنید تا هنگام جا زدن پمپ، بریده یا آسیب نبیند.
4. **بررسی دنده محرک:** قبل از نصب پمپ جدید، دنده واسط داخل موتور را که با دنده واتر پمپ درگیر می‌شود، از نظر ساییدگی یا شکستگی بررسی کنید.
5. **درگیر کردن دنده‌ها:** هنگام جا زدن پمپ جدید، دقت کنید که دنده آن به آرامی و به درستی با دنده محرک داخل موتور درگیر شود. هرگز پمپ را با ضربه یا فشار بیش از حد جا نزنید.
6. **بستن پیچ‌ها:** پیچ‌های نگهدارنده پمپ را به صورت یکنواخت و با گشتاور توصیه‌شده توسط سازنده سفت کنید.
7. **هواگیری:** پس از نصب و پر کردن سیستم با مایع خنک‌کننده مناسب (مخلوط ضدیخ و آب مقطر)، سیستم را به دقت هواگیری کنید.

### **جدول خلاصه**

| مشخصه (Feature) | واتر پمپ موتور Deutz 1013 Series |
| :— | :— |
| **ویژگی کلیدی طراحی** | **دنده‌ای (Gear-Driven)**، بدون نیاز به تسمه |
| **شماره فنی رایج** | `$04259548$`, `$04299142$`, `$04500930$` |
| **جنس بدنه** | آلومینیوم دایکاست |
| **نوع آب‌بند بدنه** | اورینگ (O-Ring) |
| **علائم خرابی خاص** | نشتی روغن از سوراخ تخلیه، احتمال ترکیب آب و روغن |
| **نکته کلیدی تعویض** | تمیزکاری دقیق محل اورینگ و درگیر کردن صحیح دنده‌ها |

**نتیجه‌گیری:**
واتر پمپ موتور دویتس 1013 به لطف طراحی **دنده‌ای**، یک قطعه بسیار قابل اعتماد و بادوام است. با این حال، تعویض آن نیاز به تخصص بیشتری دارد. توجه به علائم خرابی، به خصوص نشتی از سوراخ تخلیه (Weep Hole)، و انجام تعویض اصولی با رعایت نکات فنی، برای حفظ سلامت و عملکرد این موتور قدرتمند حیاتی است.
