“ناخن لودر کوماتسو WA470-3” یکی از رایج‌ترین و مهم‌ترین استعلام‌ها در مورد قطعات مصرفی (زیربندی) ماشین‌آلات راه‌سازی است. انتخاب ناخن، آداپتور و پین مناسب تاثیر مستقیم بر راندمان بارگیری، مصرف سوخت و استهلاک دستگاه دارد.

لودر Komatsu WA470-3 یک لودر سنگین و بسیار پرکاربرد است که معمولاً در معادن، کارگاه‌های سنگ‌شکن و پروژه‌های عمرانی بزرگ استفاده می‌شود. سیستم ناخن و کلنگ (Teeth and Adapters) این دستگاه برای تحمل سایش و ضربه‌های شدید طراحی شده است.

در ادامه، اطلاعات کامل و جامعی در مورد سیستم ناخن این لودر ارائه می‌شود.

۱. سیستم استاندارد ناخن و آداپتور برای WA470-3

کوماتسو برای این مدل لودر از یک سیستم بسیار رایج و موفق استفاده می‌کند که شامل سه جزء اصلی است:

1. ناخن (Tooth / Tip): بخش مصرفی که مستقیماً با مواد درگیر است.
2. آداپتور (Adapter): پایه‌ای که روی لبه باکت جوش داده می‌شود و ناخن روی آن نصب می‌گردد.
3. پین و قفل (Pin and Retainer): برای محکم کردن ناخن روی آداپتور.

شماره فنی‌های کلیدی سیستم استاندارد (سایز 35):

این سیستم که به عنوان “K-Series” یا سری K کوماتسو شناخته می‌شود، برای لودر WA470-3 معمولاً از سایز 35 استفاده می‌کند.

<p style=“text-align: center;”>

<img src=“https://i.imgur.com/gK9Q2eK.png” alt=“سیستم ناخن، آداپتور و پین کوماتسو سری K” width=“600”>

<br>

<em>تصویر ۱: اجزای سیستم ناخن و کلنگ سری K کوماتسو (ناخن، آداپتور، پین و قفل).</em>

</p>

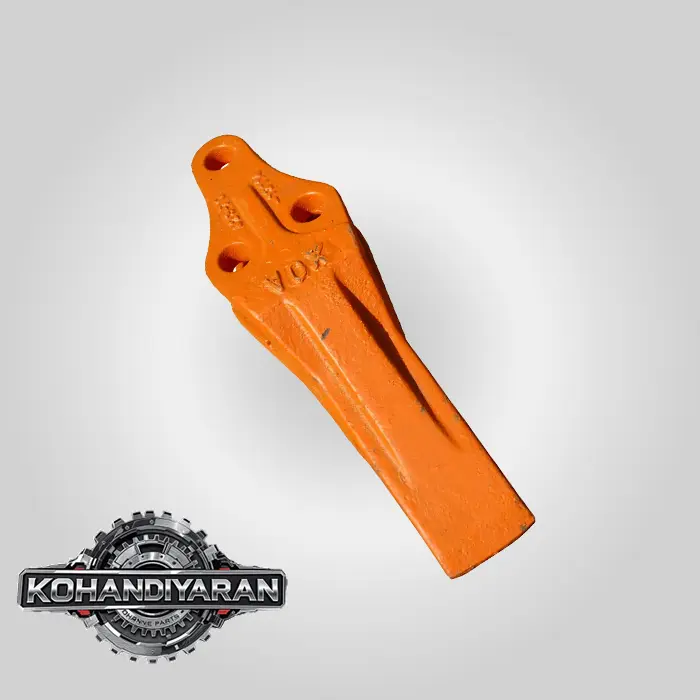

1. ناخن (Tooth Point):

• شماره فنی استاندارد: 208-939-3120
• توضیحات: این ناخن یک مدل استاندارد و همه‌کاره (General Purpose) است که برای کاربردهای عمومی مانند بارگیری خاک، شن و ماسه مناسب است.

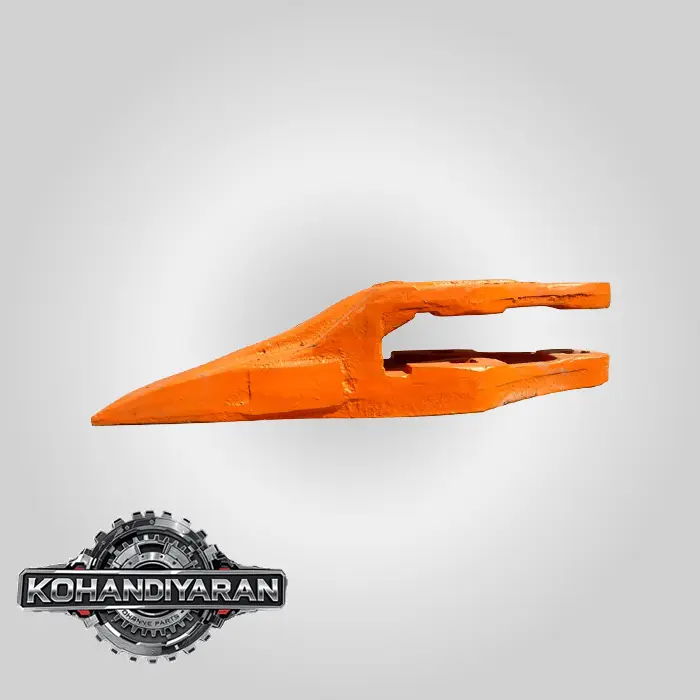

2. آداپتور (Adapter):

• شماره فنی: 208-934-7120
• توضیحات: این آداپتور روی لبه باکت جوش داده می‌شود و دارای شیاری است که ناخن 208-939-3120 روی آن قرار می‌گیرد.

3. پین و قفل (Pin & Retainer):

• شماره فنی پین: 09244-02508 (گاهی با کد K35P در بازار شناخته می‌شود)
• شماره فنی قفل (واشر لاستیکی): همراه با پین عرضه می‌شود.
• توضیحات: این پین به صورت افقی وارد می‌شود و ناخن را روی آداپتور قفل می‌کند. طراحی آن به گونه‌ای است که نصب و جداسازی را سریع و آسان می‌کند.

۲. انواع ناخن برای کاربردهای مختلف (Options)

بسته به نوع موادی که با آن کار می‌کنید، می‌توانید از ناخن‌های تخصصی برای افزایش عمر و بهره‌وری استفاده کنید. همه این ناخن‌ها با همان آداپتور 208-934-7120 و پین 09244-02508 سازگار هستند.

• ناخن سنگی (Rock / Abrasion Penetration):

• شماره فنی: 208-70-14270

• مشخصات: این ناخن نوک تیزتر و بدنه ضخیم‌تری دارد. برای نفوذ در مواد سخت و فشرده مانند سنگ‌های خرد شده یا زمین‌های سنگی طراحی شده است. عمر سایشی بسیار بالایی دارد.

• ناخن نفوذی بلند (Long Penetration):

• شماره فنی: 208-70-14152

• مشخصات: این ناخن طول بیشتری دارد و برای نفوذ بهتر در مواد نرم اما فشرده مانند خاک رس یا خاک‌های متراکم کاربرد دارد. خودتیز شونده است اما مقاومت کمتری در برابر ضربه نسبت به مدل سنگی دارد.

• ناخن سایشی سنگین (Heavy Abrasion):

• شماره فنی: 208-70-34220

• مشخصات: دارای مواد اضافی در قسمت زیرین و نوک آن است. برای کار در محیط‌های بسیار ساینده مانند بارگیری ماسه یا سنگ‌های تیز طراحی شده تا حداکثر عمر را داشته باشد.

<p style=“text-align: center;”>

<img src=“https://i.imgur.com/u5jJ02w.jpg” alt=“انواع مدل‌های ناخن لودر” width=“700”>

<br>

<em>تصویر ۲: از راست به چپ: ناخن استاندارد، ناخن نفوذی و ناخن سنگی.</em>

</p>

۳. نکات مهم هنگام خرید و نصب

1. بررسی آداپتورها: قبل از خرید ناخن جدید، حتماً وضعیت آداپتورهای جوش خورده به باکت را بررسی کنید. اگر آداپتورها دچار سایش یا شکستگی شده باشند، ناخن جدید به درستی روی آن‌ها قفل نمی‌شود و ممکن است در حین کار بیفتد یا بشکند.
2. کیفیت آلیاژ: ناخن‌های موجود در بازار از کیفیت‌های مختلفی (چینی، ترکی، ایرانی، کره‌ای) برخوردارند. برندهای معتبر از آلیاژهای فولادی مقاوم به سایش و ضربه (مانند فولاد منگنزی یا کروم-مولیبدن) استفاده می‌کنند. سرمایه‌گذاری روی ناخن باکیفیت، در بلندمدت هزینه‌های شما را کاهش می‌دهد.
3. تطابق پین و قفل: همیشه از پین و قفل مخصوص همان سیستم استفاده کنید. استفاده از پین‌های غیراستاندارد (مانند پیچ و مهره) باعث آسیب به ناخن و آداپتور و خطر افتادن ناخن می‌شود.
4. تعداد ناخن: باکت استاندارد لودر WA470-3 معمولاً دارای ۶ عدد ناخن است.
5. قطعات محافظ جانبی (Side Cutters): علاوه بر ناخن‌ها، باکت دارای دو قطعه محافظ در گوشه‌ها به نام “ساید کاتر” یا بغل‌بُر است. این قطعات از کناره‌های باکت در برابر سایش محافظت می‌کنند و قابل تعویض هستند. شماره فنی آنها نیز قابل استعلام است.

خلاصه برای استعلام:

هنگام تماس با فروشنده، اطلاعات زیر را ارائه دهید:

• نوع دستگاه: لودر کوماتسو WA470-3
• قطعه مورد نیاز: ناخن، یا ست کامل (ناخن، آداپتور، پین)
• شماره فنی مرجع: 208-939-3120 (برای ناخن استاندارد)
• کاربرد: اعلام کنید که برای کار در چه محیطی (خاک نرم، سنگ، ماسه) از آن استفاده می‌کنید تا فروشنده بهترین گزینه را به شما پیشنهاد دهد.

این اطلاعات به شما کمک می‌کند تا دقیقاً قطعه مورد نیاز خود را با بهترین کیفیت تهیه کنید.
