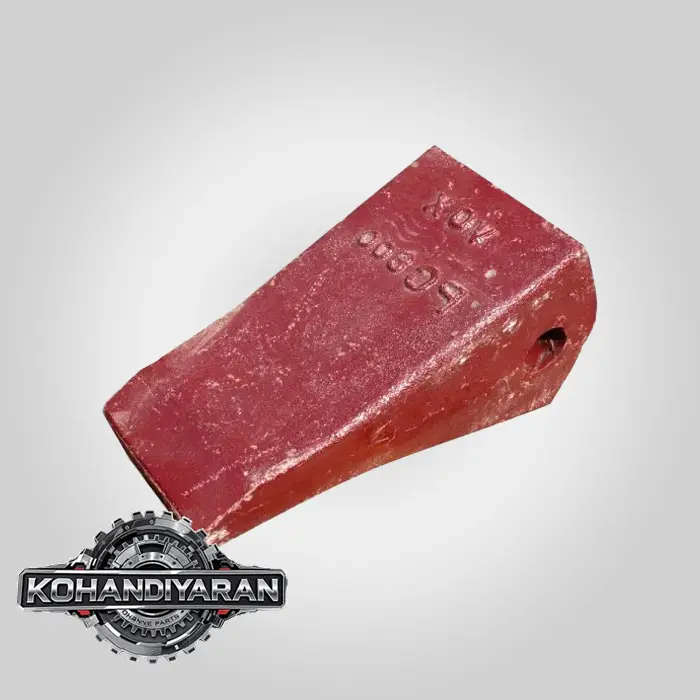

ناخن بیل مکانیکی کوماتسو PC800-7 است. این یک موضوع بسیار مهم و تخصصی است، زیرا انتخاب ناخن صحیح تأثیر مستقیم بر عملکرد حفاری، عمر باکت (سطل)، مصرف سوخت و هزینه‌های نگهداری دستگاه دارد.
در ادامه به صورت کامل و جامع، تمام اطلاعاتی که در مورد ناخن‌های مناسب برای بیل مکانیکی کوماتسو PC800-7 نیاز دارید، از جمله انواع، شماره‌های فنی، سیستم‌های نصب و نکات کلیدی برای انتخاب بهترین گزینه را ارائه می‌دهم.
۱. مشخصات کلی باکت (Bucket) در کوماتسو PC800-7
بیل مکانیکی PC800-7 یک دستگاه سنگین و قدرتمند در کلاس ۸۰ تن است که معمولاً برای عملیات استخراج در معادن، پروژه‌های عمرانی بزرگ و تخریب‌های سنگین استفاده می‌شود. باکت‌های استاندارد این دستگاه ظرفیتی بین 3.1 m33.1 \text{ m}^33.1 m3 تا 5.5 m35.5 \text{ m}^35.5 m3 دارند و برای تحمل فشارهای بسیار بالا طراحی شده‌اند.
سیستم ناخن در این کلاس از ماشین‌آلات باید دارای ویژگی‌های زیر باشد:
- استحکام فوق‌العاده: مقاومت بالا در برابر شکستگی و سایش.
- نفوذپذیری عالی: توانایی شکافتن مواد سخت مانند سنگ و خاک‌های متراکم.
- سیستم قفل و پین مطمئن: جلوگیری از افتادن ناخن در حین کار.
- تعویض آسان و سریع: کاهش زمان توقف دستگاه.
۲. سیستم اصلی ناخن کوماتسو برای PC800-7 (سیستم K-Series)
کوماتسو برای ماشین‌آلات سنگین خود، از جمله PC800، از سیستم ناخن انحصاری خود به نام K-Series استفاده می‌کند. این سیستم به دلیل طراحی منحصربه‌فرد، استحکام و پایداری بالا شهرت دارد. برای باکت PC800، معمولاً از سایز K100 یا K115 استفاده می‌شود.
اجزای اصلی سیستم K-Series:
- آداپتور (Adapter): قسمتی که به لبه باکت (Cutting Edge) جوش داده می‌شود و به عنوان پایه برای نصب ناخن عمل می‌کند.
- ناخن (Tooth / Tip): بخش مصرفی و قابل تعویض که عمل نفوذ را انجام می‌دهد.
- پین (Pin): یک پین فولادی که ناخن را روی آداپتور قفل می‌کند.
- نگهدارنده (Retainer): یک قطعه لاستیکی-فلزی که پین را در جای خود محکم نگه می‌دارد و از خروج آن جلوگیری می‌کند.
<p style=“text-align: center;”>
<img src=“https://i.imgur.com/K3wS18h.png” alt=“اجزای سیستم ناخن سری K کوماتسو” width=“700”>
<br>
<em>تصویر ۱: اجزای سیستم ناخن K-Series شامل آداپتور، ناخن، پین و نگهدارنده.</em>
</p>
۳. شماره فنی (Part Number) قطعات برای سیستم K100 (رایج برای PC800)
در زیر، شماره‌های فنی استاندارد برای سیستم K100 که معمولاً روی باکت‌های PC800 نصب می‌شود، آورده شده است.
الف) انواع ناخن (Tips):
انتخاب نوع ناخن بستگی به نوع ماده‌ای دارد که حفاری می‌شود.
| نوع ناخن (Type) |
شماره فنی (Part Number) |
کاربرد |
تصویر نمونه |
| استاندارد (Standard Long) |
21N-72-14290 |
کاربری عمومی، خاک و سنگ‌های نرم تا متوسط |
<img src=“https://i.imgur.com/mU4b95v.png” width=“100”> |
| ضدسایش (Abrasion) |
21N-72-14291 |
مواد بسیار ساینده مانند شن، ماسه و سنگ‌های گرانیتی |
<img src=“https://i.imgur.com/83R9Y7F.png” width=“100”> |
| صخره‌کن (Rock Penetration) |
21N-72-14292 |
نفوذ در سنگ‌های سخت و شکاف‌دار، تمرکز نیرو در نوک تیز |
<img src=“https://i.imgur.com/c6kC1f8.png” width=“100”> |
| صخره‌کن تیز (Sharp Penetration) |
21N-72-14293 |
نفوذ حداکثری در مواد بسیار متراکم و یخ‌زده |
<img src=“https://i.imgur.com/L1L417F.png” width=“100”> |
ب) آداپتور، پین و نگهدارنده:
- آداپتور (Adapter):
- شماره فنی:
21N-72-14280 (این آداپتور به لبه باکت جوش داده می‌شود.)
- پین (Pin):
- شماره فنی:
09244-03036 (برای سیستم K100)
- نگهدارنده (Retainer):
- شماره فنی:
209-70-54220 (این قطعه نیز بخشی از سیستم قفل است.)
نکته مهم: شماره‌های فنی ممکن است بر اساس منطقه جغرافیایی یا به‌روزرسانی‌های کوماتسو تغییرات جزئی داشته باشند. همیشه بهترین کار، بررسی کاتالوگ قطعات یدکی (Parts Book) مخصوص شماره سریال دستگاه خودتان است.
۴. سیستم‌های جایگزین و برندهای معتبر (Aftermarket)
علاوه بر سیستم اصلی کوماتسو (OEM)، برندهای معتبر دیگری نیز سیستم‌های ناخن با کیفیتی برای PC800 ارائه می‌دهند که می‌توانند جایگزین مناسبی باشند. معروف‌ترین آن‌ها سیستم Esco Super V است.
سیستم Esco Super V:
این سیستم به دلیل طراحی مارپیچی (Helical) نوک و آداپتور، قابلیت خودتیزشوندگی و پایداری فوق‌العاده‌ای دارد.
- سایز معادل: برای PC800 معمولاً از سایز V61 یا V69 استفاده می‌شود.
- اجزا: شامل ناخن (Point)، آداپتور (Adapter) و پین عمودی بدون چکش (Pin & Lock).
- مزایا:
- نفوذ بهتر و کاهش فشار بر روی دستگاه.
- عمر طولانی‌تر به دلیل طراحی ضدسایش.
- سیستم قفل بسیار امن و سریع.
<p style=“text-align: center;”>
<img src=“https://i.imgur.com/R3U0W7X.png” alt=“سیستم ناخن Esco Super V” width=“500”>
<br>
<em>تصویر ۲: سیستم ناخن Esco Super V با پین عمودی بدون نیاز به چکش.</em>
</p>
۵. نکات کلیدی برای انتخاب و نگهداری ناخن
- انتخاب بر اساس جنس زمین:
- خاک نرم و معمولی: ناخن استاندارد (Standard) بهترین کارایی و عمر را دارد.
- مواد ساینده (شن و ماسه): ناخن ضدسایش (Abrasion) که دارای گوشت و مواد بیشتری در بدنه است، عمر طولانی‌تری خواهد داشت.
- سنگ و صخره: ناخن صخره‌کن (Rock) با نوک تیز، قدرت نفوذ را به حداکثر می‌رساند و از شکستن ناخن جلوگیری می‌کند.
-
بازرسی روزانه: همیشه قبل از شروع کار، وضعیت ناخن‌ها و پین‌ها را بررسی کنید. یک ناخن شل یا پین معیوب می‌تواند باعث افتادن ناخن و آسیب جدی به آداپتور یا باکت شود.
-
تعویض به موقع: ناخن‌ها را قبل از اینکه کاملاً ساییده شوند و سایش به آداپتور برسد، تعویض کنید. تعمیر یا تعویض آداپتور هزینه‌ای بسیار سنگین‌تر از تعویض چند ناخن دارد.
-
چرخش ناخن‌ها: برای سایش یکنواخت، می‌توانید ناخن‌های کناری باکت را که بیشتر ساییده می‌شوند با ناخن‌های وسط جابجا کنید.
-
استفاده از محافظ‌های جانبی (Side Cutters / Shrouds): برای محافظت از کناره‌های باکت در مواد بسیار ساینده، حتماً از محافظ
