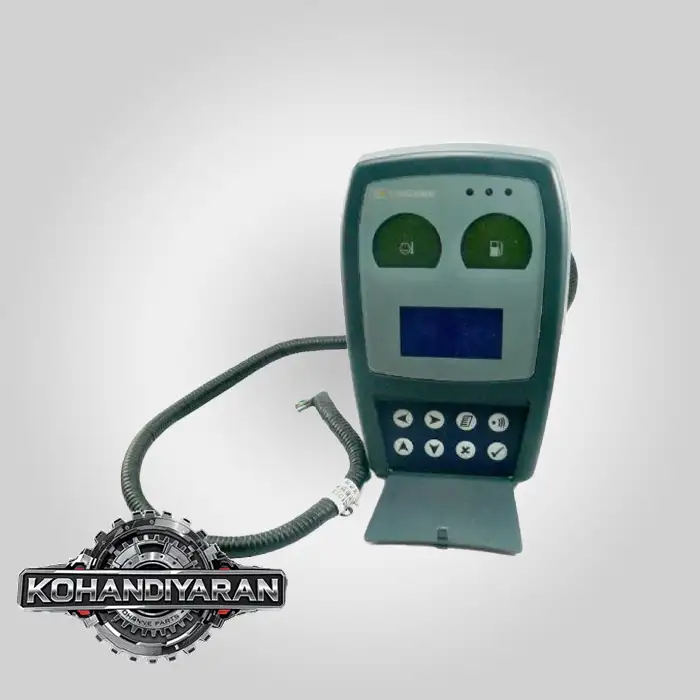

مانیتور بیل مکانیکی لیوگانگ
تومان25.000.000
مانیتور بیل مکانیکی لیوگانگ
نام کالا : مانیتور بیل مکانیکی لیوگانگ
کشور سازنده : چین
وزن : 1 کیلوگرم
ابعاد بسته بندی : 20 * 25 * 16 سانتی متر
جنس کالا : پلیمر
مانیتور بیل مکانیکی لیوگانگ
بسیار خب، درخواست شما در مورد **مانیتور بیل مکانیکی لیوگانگ (LiuGong)** یک موضوع بسیار مهم است. مانیتور در بیلهای مکانیکی مدرن لیوگانگ، تنها یک صفحه نمایش ساده نیست، بلکه **واحد کنترل انسان و ماشین (HMI – Human-Machine Interface)** و مغز متفکر الکترونیکی دستگاه به شمار میرود.مانیتور بیل مکانیکی لیوگانگ
بیلهای مکانیکی لیوگانگ، به خصوص در **سریهای E و F** جدیدتر (مانند CLG922E, CLG925E, CLG936E)، به مانیتورهای LCD رنگی پیشرفتهای مجهز هستند که اطلاعات جامعی را در اختیار اپراتور قرار میدهند. در ادامه، تحلیل کامل و جامعی از این مانیتورها ارائه میشود.
—
### **بخش ۱: نقش و وظایف اصلی مانیتور لیوگانگ**
مانیتور در بیل لیوگانگ به عنوان رابط اصلی بین اپراتور، **کنترلر دستگاه (VCU)** و **واحد کنترل موتور (ECU)** عمل میکند و وظایف زیر را بر عهده دارد:
1. **نمایش وضعیت آنی:** ارائه اطلاعات لحظهای از پارامترهای کلیدی مانند دمای آب، سطح سوخت، دور موتور و ساعت کارکرد.
2. **کنترل و تنظیمات:** امکان انتخاب حالتهای کاری (Work Modes)، تنظیم سرعت حرکت، و کنترل آپشنهای اضافی.
3. **سیستم هشدار جامع:** اطلاعرسانی هرگونه نقص فنی از طریق آیکونهای هشدار، پیامهای متنی و آلارم صوتی.
4. **عیبیابی پیشرفته (Diagnostics):** نمایش **کدهای خطا (Fault Codes)** که به تعمیرکاران کمک میکند تا مشکل را به سرعت و با دقت بالا شناسایی کنند.
5. **مدیریت سرویس و نگهداری:** یادآوری زمان تعویض روغنها و فیلترها بر اساس ساعت کارکرد دستگاه.
6. **نمایش دوربین عقب:** افزایش ایمنی با نمایش تصویر زنده از فضای پشت دستگاه هنگام حرکت.
—
### **بخش ۲: آشنایی با صفحه اصلی و نمادهای کلیدی**
صفحه اصلی مانیتورهای لیوگانگ طراحی کاربرپسندی دارد و اطلاعات به صورت واضح دستهبندی شدهاند.
#### **۱. نشانگرهای اصلی (Gauges):**
این بخشها معمولاً به صورت گرافیکی و بزرگ در اطراف صفحه قرار دارند.
* **نشانگر دمای آب موتور (Engine Coolant Temperature):**
* **نماد:** آیکون یک دماسنج در مایع.
* **عملکرد:** اگر عقربه یا نوار نشانگر وارد **ناحیه قرمز** شود و چراغ هشدار مربوطه روشن گردد، به معنی داغ شدن بیش از حد موتور است. باید فوراً کار را متوقف کرده و علت را بررسی کنید.
* **نشانگر سطح سوخت (Fuel Level):**
* **نماد:** آیکون یک پمپ بنزین.
* **عملکرد:** میزان گازوئیل موجود در باک را نشان میدهد. با رسیدن به سطح پایین، چراغ هشدار آن روشن میشود.
* **نشانگر دور موتور (Tachometer):**
* **نماد:** یک شمارهانداز با واحد $RPM \times 100$.
* **عملکرد:** سرعت چرخش موتور را نشان میدهد که با “ولوم گاز” توسط اپراتور تنظیم میشود.مانیتور بیل مکانیکی لیوگانگ
#### **۲. آیکونها و چراغهای هشدار مهم:**
| نماد (آیکون) | معنی | اقدام لازم |
| :— | :— | :— |
|  (روغندان) | **افت فشار روغن موتور** | **مهمترین هشدار!** در صورت روشن شدن هنگام کار، **فوراً موتور را خاموش کنید** تا از آسیب جدی جلوگیری شود. |
|  (باتری) | **عدم شارژ باتری** | دینام به درستی کار نمیکند. سیستم برق دستگاه را بررسی کنید. |
|  (فیلتر و فلش هوا) | **گرفتگی فیلتر هوا** | فیلتر هوای موتور کثیف است و باید تمیز یا تعویض شود. نادیده گرفتن آن باعث کاهش قدرت و افزایش مصرف سوخت میشود. |
|  (قطره روغن و دماسنج) | **بالا رفتن دمای روغن هیدرولیک** | دستگاه را متوقف کرده و اجازه دهید سیستم هیدرولیک خنک شود. از تمیز بودن رادیاتور روغن اطمینان حاصل کنید. |
|  (علامت تعجب !) | **هشدار اصلی / خطای سیستمی** | یک خطای جدی در سیستم رخ داده است. این چراغ معمولاً با یک **کد خطا** روی صفحه و آلارم صوتی همراه است. |
|  (فنر مارپیچ) | **گرمکن موتور (شمع گرمکن)** | در هوای سرد قبل از استارت روشن شده و پس از چند ثانیه خاموش میشود. پس از خاموش شدن آن استارت بزنید. |
#### **۳. بخش اطلاعات مرکزی:**
* **ساعت کارکرد (Hour Meter):** مجموع ساعات کارکرد دستگاه را نشان میدهد که مبنای اصلی برای سرویسهای دورهای است.
* **حالت کاری (Work Mode):** حالت انتخاب شده توسط اپراتور را نمایش میدهد (در بخش بعد توضیح داده میشود).
* **سرعت حرکت (Travel Speed):** نماد لاکپشت (کند) یا خرگوش (سریع) را نشان میدهد.
—
### **بخش ۳: منوها و تنظیمات اصلی**
با استفاده از دکمههای فیزیکی کنار مانیتور، میتوان وارد منوها شد.
#### **حالتهای کاری (Work Modes):**
این تنظیمات به اپراتور اجازه میدهد تا عملکرد دستگاه را برای کارهای مختلف بهینه کند.
| حالت | نام کامل | کاربرد |
| :— | :— | :— |
| **P** | Power Mode | **حالت قدرت:** برای حداکثر توان خروجی و سرعت در حفاریهای سنگین. مصرف سوخت در این حالت بیشترین مقدار است. |
| **E** | Economy Mode | **حالت اقتصادی:** تعادل بهینه بین قدرت و مصرف سوخت. مناسب برای کارهای عمومی و بارگیری. |
| **F** | Fine Mode | **حالت دقیق:** برای عملیاتهای نیاز به دقت بالا مانند تسطیح، لولهگذاری و بلند کردن اجسام حساس. حرکات نرم و قابل کنترل هستند. |
| **B** | Breaker Mode | **حالت چکش:** جریان و فشار هیدرولیک را برای کار با چکش هیدرولیکی (پیکور) بهینه میکند. |
| **ATT** | Attachment Mode | **حالت ادوات جانبی:** برای تنظیم جریان هیدرولیک برای سایر ادوات مانند قیچی، چنگک و… |
#### **منوی اطلاعات و عیبیابی (Information & Diagnostics Menu):**
* **اطلاعات دستگاه:** نمایش شماره سریال، نسخه نرمافزار و اطلاعات کنترلرها.
* **تاریخچه خطاها (Fault History):** لیستی از کدهای خطای ثبت شده در حافظه دستگاه. این بخش برای تعمیرکاران بسیار ارزشمند است.
* **تنظیمات نگهداری (Maintenance Settings):** اپراتور یا تکنسین میتواند فواصل زمانی سرویسها را تنظیم کرده و ریست کند.
—
### **بخش ۴: مشکلات رایج و نحوه برخورد**
| مشکل مشاهده شده | دلایل احتمالی و راهحلهای اولیه |
| :— | :— |
| **مانیتور کاملاً خاموش است.** | ۱. **فیوز مربوط به مانیتور یا کنترلر** در جعبه فیوز سوخته است.<br>۲. **اتصال کانکتور اصلی** در پشت مانیتور شل یا کثیف شده است.<br>۳. **مشکل در برق اصلی دستگاه** (باتری، بست باتری، سوئیچ اصلی).<br>۴. خرابی داخلی خود مانیتور (نیاز به تعمیر یا تعویض). |
| **تصویر مانیتور پرش دارد یا خاموش و روشن میشود.** | ۱. **اتصال ضعیف کانکتور پشت مانیتور** (شایعترین علت).<br>۲. **افت ولتاژ در سیستم برق دستگاه** (مشکل دینام یا اتصالات ضعیف). |
| **نمایش اطلاعات نادرست (مثلاً دمای آب یا سطح سوخت).** | ۱. **خرابی سنسور مربوطه.** (مثلاً سنسور سطح سوخت در باک خراب است).<br>۲. **مشکل در سیمکشی** بین سنسور و کنترلر.<br>۳. اگر چند پارامتر همزمان اشتباه نشان داده شوند، ممکن است مشکل از **کنترلر (VCU)** باشد. |
| **نمایش مداوم یک کد خطا.** | **این یک مشکل واقعی است.** کد خطا را یادداشت کرده و به دفترچه راهنمای دستگاه یا یک تعمیرکار متخصص مراجعه کنید. هر کد به یک قطعه یا مدار خاص اشاره دارد (مثلاً خطای شیر برقی پمپ یا سنسور فشار). |
### **بخش ۵: نکات کلیدی برای تهیه و تعویض**
1. **پارت نامبر (Part Number):** برای خرید مانیتور جدید، **شماره فنی دقیق** که روی برچسب پشت مانیتور قدیمی حک شده، حیاتی است. بدون این شماره، یافتن قطعه صحیح بسیار دشوار خواهد بود.
2. **برنامهریزی (Programming):** مانیتورهای جدید (به خصوص اصلی) اغلب نیاز به **پروگرم شدن** با شماره سریال دستگاه شما دارند. این کار توسط نمایندگی یا تکنسین مجرب با استفاده از لپتاپ و نرمافزار مخصوص لیوگانگ انجام میشود تا مانیتور با تمام آپشنهای دستگاه شما سازگار شود.مانیتور بیل مکانیکی لیوگانگ
3. **منابع تهیه:**
* **نمایندگی لیوگانگ:** مطمئنترین گزینه برای قطعه اصلی (OEM).
* **فروشندگان افترمارکت:** شرکتهایی که مانیتورهای سازگار تولید میکنند (کیفیت متفاوت است).
* **بازار استوک و اوراقی:** میتوان مانیتورهای کارکرده و سالم را با قیمت مناسبتر پیدا کرد.
### **خلاصه اجرایی**
مانیتور بیل مکانیکی لیوگانگ، مرکز فرماندهی الکترونیکی دستگاه است. آشنایی اپراتور با **نمادها و حالتهای کاری** برای استفاده بهینه و ایمن ضروری است. در هنگام بروز مشکل، **بررسی فیوزها و اتصالات** اولین گام است. **کدهای خطا** را جدی بگیرید زیرا راهنمای اصلی برای عیبیابی دقیق هستند. برای تعویض قطعه، **داشتن شماره فنی دقیق** و در نظر گرفتن **نیاز به برنامهریزی** الزامی است.مانیتور بیل مکانیکی لیوگانگ
