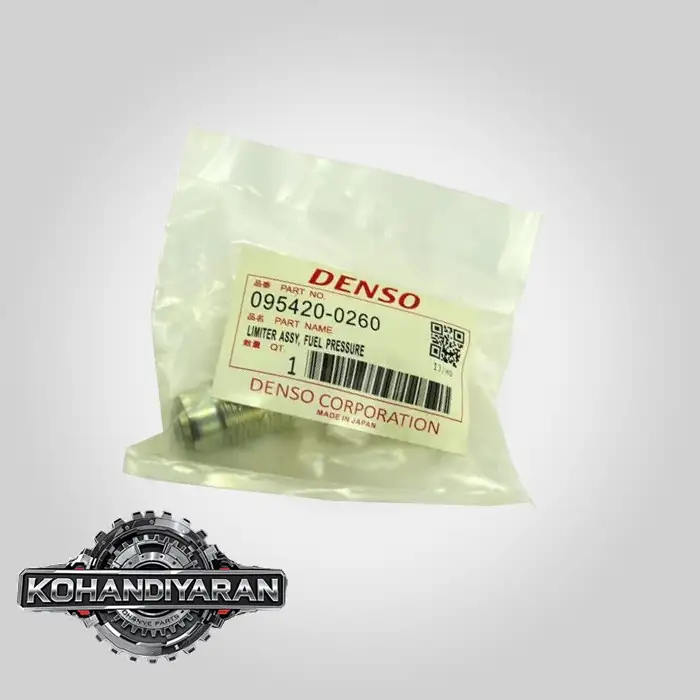

لیمیتر ریل سوخت بیل مکانیکی نیوهلند E215

تومان3.500.000

لیمیتر ریل سوخت بیل مکانیکی نیوهلند E215

نام کالا : لیمیتر ریل سوخت بیل مکانیکی نیوهلند

مدل دستگاه :NewHolland E215

شماره فنی : 0260-095420

برند کالا : دنسو

کشور سازنده : ژاپن

وزن : 0.5 کیلوگرم

ابعاد بسته بندی : 5 *5 * 5 سانتی متر

جنس کالا : چدن آلیاژی

توضیحات

لیمیتر ریل سوخت بیل مکانیکی نیوهلند E215

بسیار عالی. درخواست شما برای **”لیمیتر ریل سوخت بیل مکانیکی نیوهلند E215″** یک سوال فنی بسیار دقیق است و به یکی از حیاتی‌ترین و حساس‌ترین قطعات سیستم سوخت‌رسانی کامان ریل (Common Rail) این دستگاه اشاره دارد.لیمیتر ریل سوخت بیل مکانیکی نیوهلند E215

در ادامه، تحلیل کاملی از این قطعه، وظیفه، علائم خرابی، روش تست و نکات کلیدی برای تعویض آن ارائه می‌شود.

### **بخش ۱: معرفی و شناسایی لیمیتر ریل سوخت (Fuel Rail Pressure Limiter)**

* **نام قطعه:** شیر محدود کننده فشار ریل سوخت (Fuel Rail Pressure Limiter) یا شیر اطمینان فشار (Pressure Relief Valve).
* **مدل دستگاه:** New Holland E215 (شامل مدل‌های زیرمجموعه مانند E215B و E215C).
* **سیستم سوخت‌رسانی:** این بیل مکانیکی به سیستم سوخت‌رسانی پیشرفته **کامان ریل ($Common Rail$)** مجهز است که توسط موتورهای **FPT (Fiat Powertrain Technologies) / CNH** تامین می‌شود. فشار در این سیستم به شدت بالا است و می‌تواند به بیش از $1600$ بار ($23,000$ PSI) برسد.
* **محل قرارگیری:** لیمیتر یک شیر کوچک و پیچی است که در **یکی از دو انتهای ریل سوخت** (لوله مشترک و ضخیمی که سوخت پرفشار را بین انژکتورها توزیع می‌کند) نصب شده است.لیمیتر ریل سوخت بیل مکانیکی نیوهلند E215



### **بخش ۲: وظیفه و نحوه عملکرد لیمیتر**

لیمیتر یک **فیوز مکانیکی ایمنی** برای سیستم سوخت‌رسانی است. وظیفه آن حفاظت از قطعات گران‌قیمت سیستم (مانند ریل، لوله‌ها و انژکتورها) در برابر افزایش فشار ناگهانی و خارج از کنترل است.

* **عملکرد در حالت عادی:** در شرایط کاری نرمال، لیمیتر کاملاً **بسته** است و هیچ نقشی در تنظیم فشار ندارد. تنظیم فشار به عهده سنسور فشار ریل و شیر کنترل ورودی پمپ فشار قوی (که به نام‌های $MPROP$, $FCA$ یا $SCV$ شناخته می‌شود) است.

* **عملکرد در حالت اضطراری (Over-Pressure):** اگر به هر دلیلی (مثلاً خرابی شیر کنترل پمپ یا سنسور فشار)، فشار داخل ریل از یک حد آستانه ایمنی (مثلاً $1800$ بار) فراتر رود، لیمیتر به صورت مکانیکی باز می‌شود. با باز شدن، مقداری از سوخت پرفشار را از ریل به مسیر برگشت سوخت تخلیه می‌کند تا فشار را پایین آورده و از ترکیدن ریل یا آسیب به انژکتورها جلوگیری کند.

**نکته بسیار مهم:** وقتی لیمیتر یک بار به دلیل فشار بیش از حد باز می‌شود، معمولاً دیگر به طور کامل آب‌بندی نمی‌کند و دچار نشتی داخلی دائمی می‌شود. به همین دلیل، خرابی آن اغلب **معلول** یک مشکل دیگر است، نه **علت** اصلی.

### **بخش ۳: علائم خرابی لیمیتر ریل سوخت**

خرابی لیمیتر (چه به دلیل فرسودگی خودش و چه به دلیل باز شدن اضطراری) باعث **افت فشار دائمی در ریل سوخت** می‌شود. این افت فشار علائم زیر را به دنبال دارد:

1. **روشن نشدن موتور (No Start):** این شایع‌ترین علامت است. برای روشن شدن موتور کامان ریل، فشار اولیه در ریل باید به حداقل $250-300$ بار برسد. اگر لیمیتر نشتی داشته باشد، پمپ هرچقدر هم تلاش کند، نمی‌تواند فشار را به این حد برساند و ECU اجازه پاشش به انژکتورها را نمی‌دهد.

2. **روشن شدن و بلافاصله خاموش شدن:** ممکن است موتور برای یک لحظه استارت بخورد اما به دلیل ناتوانی در حفظ فشار پایدار، سریعاً خاموش شود.

3. **کاهش شدید قدرت و کپ کردن زیر بار (Low Power):** اگر نشتی لیمیتر کم باشد، ممکن است موتور روشن شود اما هنگام کار و زیر بار، به دلیل افت فشار، قدرت کافی نداشته باشد و خطای فشار پایین ریل (Low Fuel Rail Pressure) در مانیتور ظاهر شود.

4. **سخت روشن شدن، مخصوصاً در حالت گرم:** قطعات فلزی در اثر گرما منبسط شده و ممکن است نشتی داخلی لیمیتر تشدید شود و استارت گرم را دشوار کند.لیمیتر ریل سوخت بیل مکانیکی نیوهلند E215

### **بخش ۴: روش تشخیص و تست خرابی لیمیتر**

تشخیص خرابی لیمیتر نسبتاً ساده است و توسط مکانیک‌های ماهر با یک تست سریع انجام می‌شود. این تست به **”تست کور کردن یا بلنک کردن” (Blanking Off Test)** معروف است.

**هشدار ایمنی:** سیستم کامان ریل فشار بسیار بالایی دارد که می‌تواند کشنده باشد. این تست باید توسط فرد متخصص انجام شود. هرگز لوله‌های فشار قوی را هنگام روشن بودن یا استارت زدن موتور باز نکنید.

**مراحل تست:**

1. **آماده‌سازی:** سیستم را خاموش کرده و چند دقیقه صبر کنید تا فشار داخلی تخلیه شود.
2. **باز کردن لیمیتر:** شیر لیمیتر را از انتهای ریل سوخت باز کنید.
3. **نصب درپوش تست (Blanking Plug):** یک درپوش مخصوص فشار قوی (که باید از قبل تهیه شده باشد) را به جای لیمیتر روی ریل سوخت ببندید. این درپوش پورت را به طور کامل مسدود می‌کند.
4. **تست استارت:** اکنون اقدام به استارت زدن موتور کنید.
* **نتیجه‌گیری:**
* **اگر موتور روشن شد و فشار ریل (که با دیاگ قابل مشاهده است) به حد نرمال رسید،** به این معنی است که **لیمیتر ۱۰۰% خراب است** و منبع اصلی افت فشار بوده است.
* **اگر موتور همچنان روشن نشد،** مشکل از جای دیگری است (مانند پمپ فشار قوی، شیر کنترل پمپ، انژکتورهای معیوب با برگشتی زیاد، یا فیلترهای گرفته).

**نکته بسیار مهم:** کار کردن موتور با درپوش تست **ممنوع** است. این کار فقط برای چند ثانیه و جهت تشخیص عیب می‌باشد، زیرا در این حالت سیستم هیچ محافظ مکانیکی در برابر فشار بیش از حد ندارد.

### **بخش ۵: نکات مهم برای تعویض لیمیتر**

* **پیدا کردن علت اصلی:** اگر تست نشان داد که لیمیتر خراب است، قبل از تعویض آن باید بفهمید **چرا باز شده است**. آیا به دلیل فرسودگی طبیعی بوده یا یک رویداد افزایش فشار رخ داده؟ حتماً عملکرد شیر کنترل روی پمپ فشار قوی ($MPROP/SCV$) و سنسور فشار ریل را با دستگاه دیاگ بررسی کنید. در غیر این صورت، لیمیتر جدید نیز به زودی خراب خواهد شد.

* **تهیه قطعه صحیح:** برای سفارش قطعه حتماً **شماره سریال دقیق دستگاه (PIN)** را به فروشنده ارائه دهید تا قطعه منطبق با مدل موتور شما ارسال شود. قطعات سیستم سوخت‌رسانی CNH، Case و New Holland اغلب مشترک هستند.

* **تمیزی مطلق (Absolute Cleanliness):** سیستم کامان ریل به آلودگی فوق‌العاده حساس است. کوچکترین ذره کثیفی می‌تواند انژکتورها را از کار بیندازد. قبل از باز کردن قطعه، اطراف آن را با اسپری تمیزکننده کاملاً پاک کنید. هنگام نصب قطعه جدید نیز از ورود هرگونه آلودگی جلوگیری کنید.

* **گشتاور سفت کردن (Torque):** لیمیتر باید با گشتاور مشخصی که در کتابچه تعمیرات ذکر شده سفت شود. سفت کردن بیش از حد یا کمتر از حد استاندارد می‌تواند باعث آسیب به قطعه یا نشتی شود.

### **خلاصه اجرایی**

| عنوان | توضیح |
| :— | :— |
| **نام قطعه** | لیمیتر ریل سوخت (Fuel Rail Pressure Limiter) |
| **وظیفه** | شیر اطمینان مکانیکی برای جلوگیری از افزایش فشار بیش از حد در ریل سوخت |
| **محل** | در انتهای لوله مشترک فشار قوی (Common Rail) |
| **علائم خرابی** | روشن نشدن موتور، افت شدید قدرت، خطای فشار پایین سوخت |
| **روش تست قطعی** | تست کور کردن (Blanking Off Test) با درپوش مخصوص |
| **نکته کلیدی** | خرابی لیمیتر معمولاً **معلول** است، نه **علت**. قبل از تعویض، **علت اصلی افزایش فشار** را پیدا کنید. |
| **الزامات تعویض** | رعایت **تمیزی مطلق** و استفاده از **ترکمتر** برای سفت کردن. |
