لوله اتصال موتور به توربوشارژ لودر کاترپیلار 988B

بسیار عالی. درخواست شما برای **”لوله اتصال موتور به توربوشارژ” برای لودر کاترپیلار مدل 988B** یک سوال بسیار تخصصی و مهم است. لودر 988B یک ماشین کلاسیک و قدرتمند است که معمولاً به موتور دیزل **کاترپیلار مدل 3408** (یک موتور V8) مجهز است.لوله اتصال موتور به توربوشارژ لودر کاترپیلار 988B

عبارت “لوله اتصال موتور به توربوشارژ” می‌تواند به **چهار لوله کاملاً متفاوت** اشاره داشته باشد که هر کدام وظیفه، جنس و علائم خرابی منحصربه‌فردی دارند. برای شناسایی دقیق قطعه مورد نظر شما، در ادامه هر چهار مورد را به تفصیل تحلیل می‌کنیم.

—

### **تحلیل انواع لوله‌های ارتباطی بین موتور و توربوشارژ**

لطفاً با توجه به توضیحات زیر، مشخص کنید که کدام لوله مد نظر شماست.

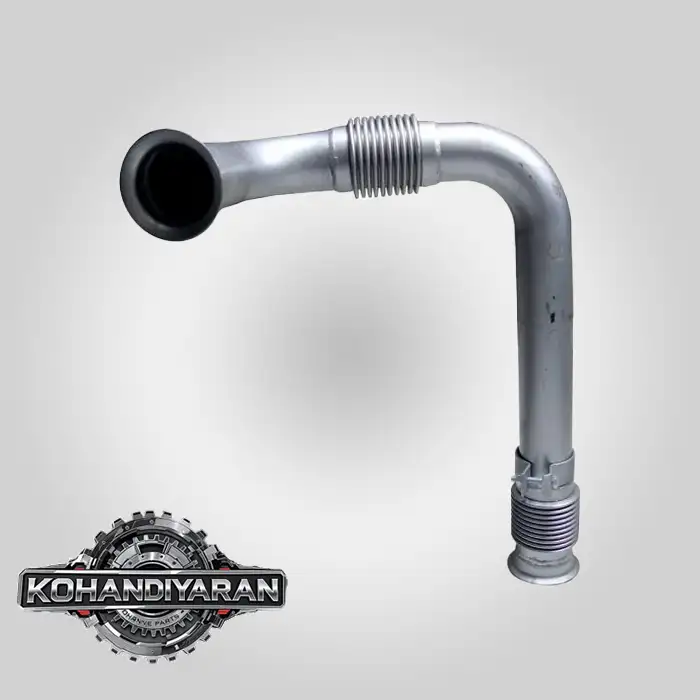

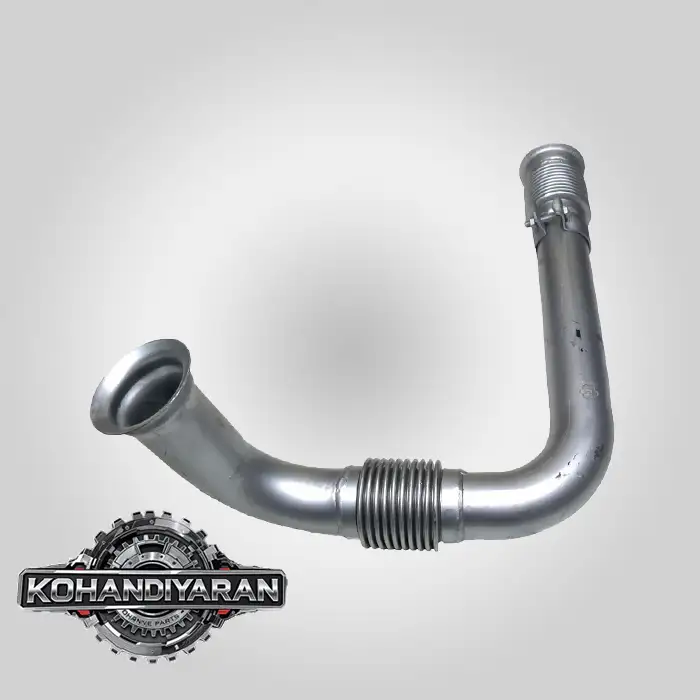

#### **۱. لوله ورودی اگزوز به توربین (Exhaust Inlet Pipe / Bellows Assembly)**

این قطعه، گازهای داغ خروجی از موتور را به سمت توربین توربوشارژ هدایت می‌کند تا آن را به چرخش درآورد.

* **وظیفه:** انتقال انرژی گازهای اگزوز از منیفولد دود موتور به پره توربین.
* **مشخصات در لودر 988B (با موتور 3408):** از آنجایی که موتور 3408 یک موتور V-شکل (هشت سیلندر) است، دارای **دو منیفولد دود** (یکی برای هر ردیف سیلندر) می‌باشد. بنابراین، این سیستم شامل **دو لوله یا اتصال انعطاف‌پذیر (Bellows)** است که از هر منیفولد به یک ورودی مشترک در هوزینگ توربین متصل می‌شوند.
* **جنس:** معمولاً از **چدن (Cast Iron)** یا **فولاد سنگین (Heavy-Gauge Steel)** با بخش‌های انعطاف‌پذیر (فنری یا آکاردئونی) برای جذب لرزش‌ها و انبساط حرارتی ساخته شده است.لوله اتصال موتور به توربوشارژ لودر کاترپیلار 988B
* **علائم خرابی:**
* **ترک خوردگی یا سوراخ شدن:** به دلیل حرارت شدید و لرزش.
* **صدای بسیار بلند و ناهنجار اگزوز** از قسمت موتور.
* **نشتی دود و دوده سیاه** در اطراف لوله و روی بدنه توربو.
* **افت شدید قدرت موتور و کاهش بوست (Boost) توربو**، زیرا گازهای اگزوز به جای چرخاندن توربین، به بیرون نشت می‌کنند.
* **نام‌های رایج در بازار:** “لوله اگزوز توربو”، “زانویی چدنی توربو”، “لوله فنری توربو”، “Bellows” (بِلوز).

*تصویر شماتیک از اتصال دو منیفولد در موتور V-شکل به توربوشارژ*

—

#### **۲. لوله خروجی هوای فشرده (Compressed Air Outlet Pipe / Boost Tube)**

این لوله، هوای فشرده و داغ شده توسط کمپرسور توربوشارژ را به سمت سیستم ورودی هوای موتور (معمولاً افترکولر یا منیفولد هوا) منتقل می‌کند.

* **وظیفه:** رساندن هوای پرفشار (بوست) به موتور برای احتراق بهتر و افزایش قدرت.
* **جنس:** معمولاً از **آلومینیوم یا فولاد** ساخته شده و توسط بست‌های قوی و شلنگ‌های انعطاف‌پذیر (معمولاً سیلیکونی) به توربو و افترکولر متصل می‌شود.
* **علائم خرابی:**
* **ترک در لوله یا پارگی در اتصالات لاستیکی/سیلیکونی.**
* **صدای “هیس هیس” یا “فیش فیش” بلند** هنگام کار کردن موتور زیر بار (وقتی توربو بوست تولید می‌کند).
* **افت ناگهانی و شدید قدرت موتور.**
* **خروج دود سیاه غلیظ از اگزوز** به دلیل به هم خوردن نسبت هوا به سوخت (هوای کافی به موتور نمی‌رسد).
* **نام‌های رایج در بازار:** “لوله هوای توربو”، “لوله اینترکولر”، “لوله بوست”.

—

#### **۳. لوله تغذیه روغن توربو (Turbo Oil Supply/Feed Line)**

این یک لوله حیاتی و نازک است که روغن موتور تحت فشار را برای روانکاری و خنک‌کاری شفت مرکزی توربوشارژ تامین می‌کند.

* **وظیفه:** روانکاری و خنک‌کاری مجموعه شفت و یاتاقان‌های توربو که با سرعت بسیار بالا (بیش از ۱۰۰,۰۰۰ دور در دقیقه) می‌چرخند.
* **جنس:** معمولاً یک **لوله فلزی نازک (Hard Line)** یا یک **شلنگ فشار قوی با روکش فلزی بافته شده** است.
* **علائم خرابی:**
* **هرگونه نشتی روغن از این لوله یا اتصالات آن.**
* **مسدود شدن یا پیچ خوردگی لوله:** این اتفاق **فاجعه‌بار** است و باعث می‌شود روغن به توربو نرسد و توربوشارژ در عرض چند ثانیه به دلیل حرارت و اصطکاک از بین برود (اصطلاحاً “بسوزد”).
* نشتی روغن از این لوله می‌تواند خطر آتش‌سوزی جدی به همراه داشته باشد، زیرا روغن روی هوزینگ داغ توربین یا منیفولد می‌ریزد.
* **نام‌های رایج در بازار:** “لوله روغن رفت توربو”، “شلنگ روغن توربو”.

—

#### **۴. لوله تخلیه روغن توربو (Turbo Oil Drain/Return Line)**

این لوله با قطر بزرگ‌تر، اجازه می‌دهد روغنی که برای روانکاری به توربو وارد شده، تحت تاثیر نیروی جاذبه به کارتل روغن موتور بازگردد.

* **وظیفه:** بازگرداندن روغن از محفظه مرکزی توربو به کارتل روغن.
* **جنس:** یک **لوله فلزی با قطر نسبتاً بزرگ** یا یک شلنگ مقاوم در برابر حرارت. این لوله **تحت فشار نیست** و باید شیب دائمی به سمت پایین داشته باشد.
* **علائم خرابی:**
* **له شدگی، پیچ خوردگی یا گرفتگی داخلی** (به دلیل تجمع لجن روغن).
* اگر این لوله مسدود شود، روغن در محفظه مرکزی توربو جمع شده و فشار آن باعث می‌شود روغن از طریق آب‌بندهای (Seals) توربین و کمپرسور به بیرون نشت کند.
* **دود آبی از اگزوز:** نشانه نشت روغن از سمت توربین داغ و سوختن آن.
* **وجود روغن در لوله‌های هوای فشرده (اینترکولر):** نشانه نشت روغن از سمت کمپرسور سرد.
* **این خرابی اغلب با خرابی خود توربو اشتباه گرفته می‌شود.**
* **نام‌های رایج در بازار:** “لوله روغن برگشت توربو”، “لوله تخلیه توربو”.

—

### **راهنمای شناسایی و اقدام بعدی**

برای اینکه بتوانیم دقیقاً به شما کمک کنیم، لطفاً به سوالات زیر پاسخ دهید:

1. **علائم خرابی در لودر شما چیست؟** (مثلاً: افت قدرت، صدای غیرعادی، دود سیاه، دود آبی، نشتی روغن؟)
2. **محل دقیق لوله معیوب کجاست؟** (مثلاً: بین منیفولد دود و توربو؟ بین توربو و رادیاتور هوا؟ یا یک لوله کوچک روغن است؟)
3. **ظاهر لوله چگونه است؟** (مثلاً: یک قطعه چدنی بزرگ و سنگین است؟ یک لوله آلومینیومی با بست‌های بزرگ است؟ یا یک شلنگ نازک؟)

**مهم‌ترین توصیه:** برای سفارش قطعات کاترپیلار، **شماره سریال دستگاه (Serial Number یا PIN)** که روی شاسی حک شده است، ضروری می‌باشد. با ارائه این شماره به فروشنده، قطعه دقیق و منطبق با مدل دستگاه شما قابل شناسایی و سفارش‌گذاری است.

**پس از مشخص شدن نوع لوله، می‌توان اطلاعات دقیق‌تری در مورد شماره فنی (Part Number) و نکات مربوط به تعویض آن (مانند نیاز به تعویض واشرها و بست‌ها) ارائه داد.**لوله اتصال موتور به توربوشارژ لودر کاترپیلار 988B
