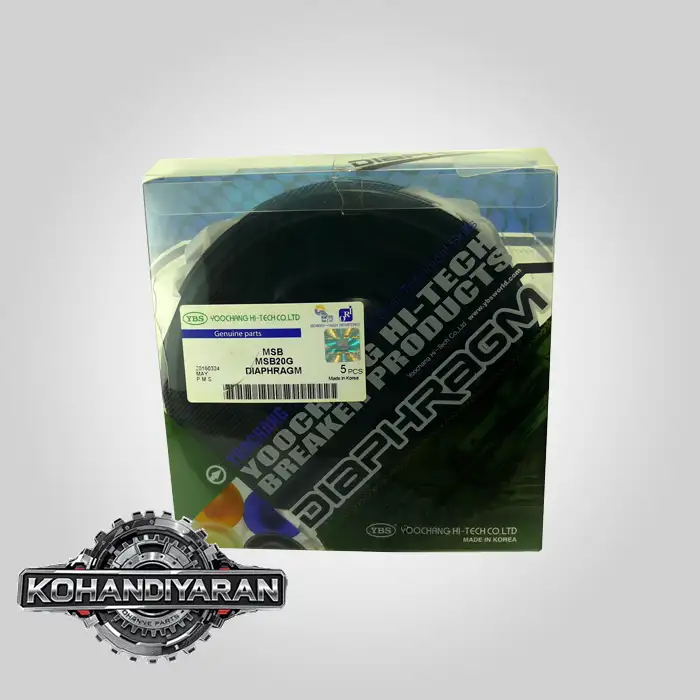

لاستیک دیافراگم چکش هیدرولیکی MSB20G

بسیار عالی. درخواست شما برای **لاستیک دیافراگم چکش هیدرولیک MSB مدل MSB20G** است. این مدل، که بیشتر با نام **SAGA200** شناخته می‌شود، یکی از چکش‌های بسیار باکیفیت و پیشرفته در بازار است و دیافراگم آن یک قطعه کلیدی برای ارائه عملکرد بهینه و قدرتمند می‌باشد.لاستیک دیافراگم چکش هیدرولیکی MSB20G

در ادامه، تحلیل فنی کامل و راهنمای جامع برای این قطعه، به طور ویژه برای مدل **MSB SAGA200 (MSB20G)**، ارائه شده است.

—

### **مرحله ۱: شناسایی دقیق سیستم و قطعه**

* **دستگاه:** چکش هیدرولیک (پیکور) **ام‌اس‌بی (MSB Corporation)**.
* **برند:** MSB یک شرکت پیشرو کره‌ای است که به دلیل فناوری بالا، دوام و راندمان عالی در تولید چکش‌های هیدرولیکی شهرت جهانی دارد. محصولات MSB اغلب به عنوان یک برند “Premium” شناخته می‌شوند.
* **مدل:** **MSB SAGA200**. مدل **MSB20G** یک کد شناسایی دیگر برای همین چکش است. این چکش برای نصب بر روی بیل‌های مکانیکی با وزن عملیاتی **۱۸ تا ۲۶ تن** طراحی شده است (مانند کوماتسو PC200/PC220، هیوندای R210/R220، دوسان DX220/DX230، ولوو EC210/EC220).لاستیک دیافراگم چکش هیدرولیکی MSB20G

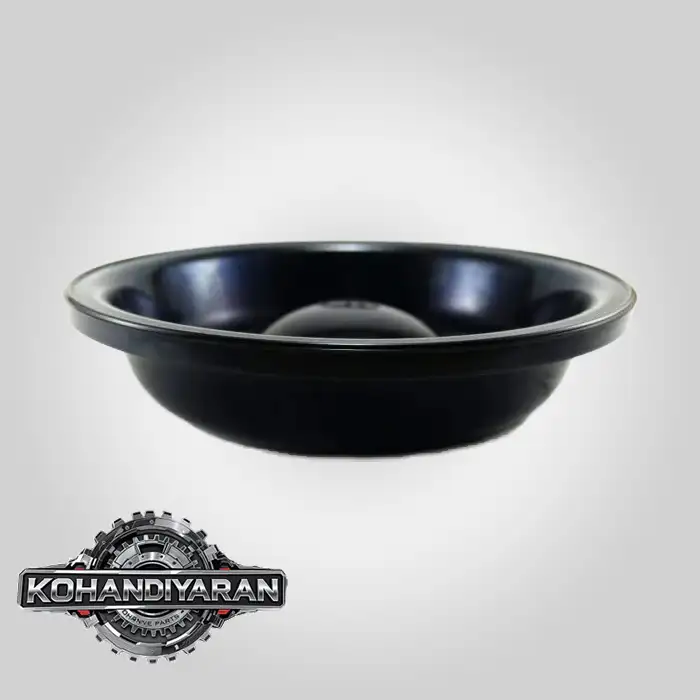

* **قطعه:** لاستیک دیافراگم (Diaphragm / Accumulator Membrane).

* **محل قرارگیری و عملکرد مهندسی شده:**
این قطعه در داخل **محفظه انرژی یا آکومولاتور (Accumulator / Back Head)** در بالاترین قسمت چکش قرار دارد. عملکرد آن در یک چکش پیشرفته مانند MSB حیاتی‌تر نیز می‌شود:
1. **جداسازی کامل:** دیافراگم یک پرده انعطاف‌پذیر و در عین حال فوق‌العاده مقاوم است که محفظه **گاز نیتروژن ($N_2$) پرفشار** را از مدار **روغن هیدرولیک** جدا می‌کند.
2. **ایجاد فنر گازی (Gas Spring):** در کورس برگشت پیستون، روغن هیدرولیک، پیستون چکش را به سمت بالا می‌راند و گاز نیتروژن در بالای دیافراگم را به شدت متراکم می‌کند. این فرآیند انرژی عظیمی را در گاز فشرده ذخیره می‌کند.
3. **تولید قدرت انفجاری:** با تغییر جهت سوپاپ کنترل، فشار روغن برداشته شده و انرژی ذخیره شده در گاز نیتروژن، از طریق دیافراگم، پیستون را با شتابی ویرانگر به سمت پایین و به سمت قلم پرتاب می‌کند. **کوچکترین نشتی یا پارگی در دیافراگم، این چرخه انرژی را مختل کرده و قدرت چکش را از بین می‌برد.**

### **مرحله ۲: شماره فنی و مشخصات فنی کلیدی**

* **شماره فنی (MSB Part No.):**
* معمولاً شماره فنی دقیق برای این قطعه در کاتالوگ‌های MSB موجود است (برای مثال، کدی شبیه به `M0200-11110`). با این حال، در بازار قطعات یدکی، ارائه مدل دقیق چکش **”دیافراگم برای چکش MSB SAGA200″** برای شناسایی و خرید قطعه کافی است.

* **جنس مواد (Material) – نکته غیرقابل اغماض:**
برای یک چکش با تکنولوژی و کارایی MSB، استفاده از مواد اولیه درجه یک الزامی است.
* **HNBR (Hydrogenated Nitrile Butadiene Rubber):** **تنها انتخاب صحیح و استاندارد کارخانه.** این ماده مقاومت فوق‌العاده‌ای در برابر حرارت بالا (ناشی از کار مداوم)، فشارهای دینامیکی شدید و مواد افزودنی موجود در روغن‌های هیدرولیک مدرن دارد. دیافراگم‌های اصلی MSB از این جنس هستند و طول عمر بسیار بالایی دارند.
* **NBR:** استفاده از این ماده ارزان‌تر برای چکش SAGA200 به هیچ عنوان توصیه نمی‌شود، زیرا به سرعت در اثر حرارت و فشار بالا تخریب شده و منجر به توقف کار و هزینه‌های تعمیر مجدد می‌شود.

### **مرحله ۳: علائم هشدار دهنده خرابی دیافراگم در MSB20G**

خرابی (پارگی) دیافراگم در این مدل با علائم زیر به سرعت قابل تشخیص است:

1. **از کار افتادن قدرت ضربه:** این واضح‌ترین علامت است. چکش به نظر می‌رسد کار می‌کند (پیستون بالا و پایین می‌رود) اما **قدرت ضربه آن تقریباً صفر است** و نمی‌تواند سنگ را خرد کند.لاستیک دیافراگم چکش هیدرولیکی MSB20G
2. **نشت روغن از والف شارژ گاز:** **علامت قطعی و نهایی برای تشخیص پارگی.** هنگام اتصال کیت شارژ گاز به والف بالای چکش، به جای صدای خروج گاز، **روغن هیدرولیک به بیرون می‌پاشد**. این نشان می‌دهد که گاز تخلیه شده و روغن جای آن را در محفظه آکومولاتور گرفته است.
3. **افزایش شدید دمای روغن هیدرولیک بیل:** نشت گاز نیتروژن به روغن باعث ایجاد حباب‌های ریز (کف کردن یا Aeration) در روغن می‌شود. این پدیده بازدهی پمپ هیدرولیک را به شدت کاهش داده و باعث داغ شدن غیرعادی کل سیستم هیدرولیک بیل مکانیکی می‌شود که می‌تواند به پمپ آسیب جدی برساند.
4. **عملکرد نامنظم و کند:** فرکانس ضربات چکش کاهش یافته و عملکرد آن نامنظم می‌شود.

### **مرحله ۴: راهنمای تعویض، نصب و شارژ گاز (ویژه MSB)**

این فرآیند به دلیل دقت بالای ساخت قطعات MSB، نیازمند توجه ویژه به جزئیات است.

1. **ایمنی مطلق:** چکش را از بیل جدا کرده و به صورت عمودی مهار کنید. **اولین و مهم‌ترین قدم، تخلیه کامل فشار گاز نیتروژن از طریق والف شارژ است.**
2. **باز کردن سرسیلندر (Back Head):** پیچ‌های بلند (Through Bolts) را با استفاده از ابزار مناسب و به صورت ضربدری باز کنید.
3. **تمیزکاری دقیق و وسواسی:** محفظه داخلی سرسیلندر و به خصوص **شیار نشیمنگاه دیافراگم** را با نهایت دقت تمیز کنید. هرگونه ذره باقیمانده، پلیسه یا خراش در این قسمت می‌تواند به سرعت دیافراگم نو را از بین ببرد.
4. **نصب دیافراگم جدید:** دیافراگم با کیفیت **(HNBR)** را به آرامی در جای خود قرار دهید. از قرارگیری صحیح و کامل لبه ضخیم دیافراگم در داخل شیار مخصوص اطمینان حاصل کنید.
5. **مونتاژ و اعمال گشتاور (Torquing):** سرسیلندر را در جای خود قرار داده و پیچ‌ها را به صورت **ضربدری** و در چند مرحله با **ترک‌متر (Torque Wrench)** سفت کنید تا به گشتاور دقیق توصیه شده توسط کارخانه MSB برسید. این کار برای توزیع یکنواخت فشار و جلوگیری از هرگونه نشتی ضروری است.
6. **شارژ گاز نیتروژن – مرحله نهایی:**
* **نوع گاز:** **فقط و فقط گاز نیتروژن ($N_2$) با خلوص بالا (گرید صنعتی).**
* **هشدار خطر انفجار:** **هرگز، تحت هیچ شرایطی از اکسیژن ($O_2$) یا هوای فشرده استفاده نکنید.** ترکیب روغن داغ با اکسیژن پرفشار منجر به **احتراق خود به خود و انفجار مرگبار** می‌شود.
* **فشار شارژ برای SAGA200 (MSB20G):** فشار استاندارد برای این مدل معمولاً در محدوده **$15$ تا $16$ بار ($Bar$)** یا حدود **$220$ تا $235$ پوند بر اینچ مربع ($PSI$)** است.
* **توصیه:** همیشه مقدار دقیق را از روی پلاک مشخصات حک شده روی بدنه چکش بررسی کنید.

**توصیه نهایی برای چکش MSB:**
با توجه به قیمت بالا و تکنولوژی پیشرفته چکش‌های MSB، **همیشه بر روی کیفیت قطعات سرمایه‌گذاری کنید.**
* از **دیافراگم اصلی MSB (Genuine)** یا باکیفیت‌ترین برند جایگزین (Aftermarket) که تضمین کتبی برای جنس **HNBR** ارائه می‌دهد، استفاده نمایید.لاستیک دیافراگم چکش هیدرولیکی MSB20G
* هنگام تعویض، **کیت کامل لوازم سرسیلندر** را تهیه کنید تا تمام سیل‌ها و اورینگ‌های مربوطه نیز همزمان نو شوند. هزینه یک دیافراگم باکیفیت در مقایسه با هزینه توقف کار دستگاه و آسیب‌های احتمالی به سایر قطعات، ناچیز است.
