چکش سوسان SB121 یکی از قدرتمندترین و پرکاربردترین مدل‌ها در رده سنگین است و به نوعی پرچمدار سوسان در بسیاری از پروژه‌های معدنی و عمرانی بزرگ محسوب می‌شود. قلم این چکش باید توانایی تحمل و انتقال انرژی ضربه‌ای بسیار بالایی را داشته باشد.
در ادامه، تحلیل جامع و برگه مشخصات فنی قلم (Chisel) چکش هیدرولیک سوسان SB121 ارائه می‌گردد.
تحلیل جامع و مشخصات فنی قلم چکش هیدرولیک سوسان SB121

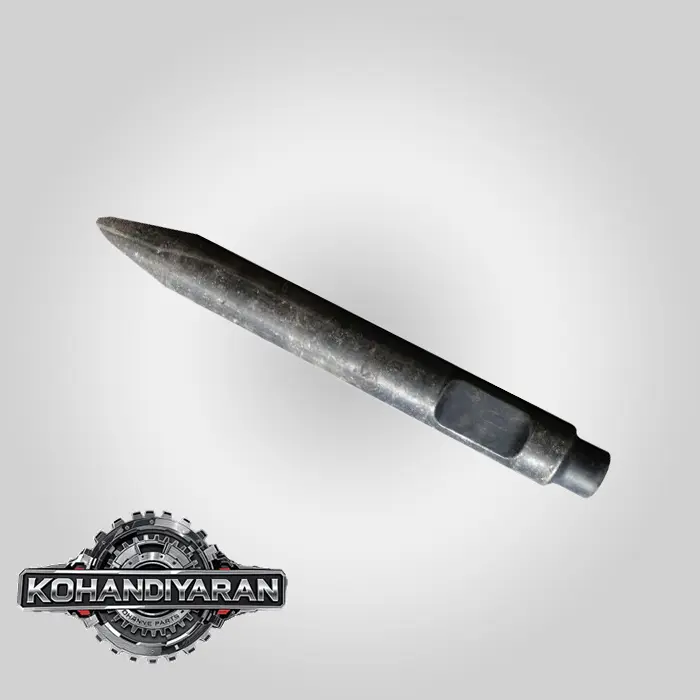

چکش هیدرولیک SOOSAN SB121 یک چکش بسیار محبوب در کلاس وزنی سنگین (وزن عملیاتی حدود ۲,۹۲۰ کیلوگرم) است. این مدل به طور ایده‌آل بر روی بیل‌های مکانیکی با وزن ۴۰ تا ۴۵ تن (مانند کوماتسو PC400، هیوندای R450/R480، کاترپیلار 345/349، دوسان DX420) نصب می‌شود و در سخت‌ترین شرایط کاری مورد استفاده قرار می‌گیرد.قلم چکش هیدرولیک سوسان SB121
۱. مشخصات فنی اصلی قلم سوسان SB121
این مشخصات برای شناسایی، انتخاب و سفارش‌گذاری قلم صحیح ضروری هستند:
| مشخصه فنی |
مقدار دقیق |
توضیحات |
| قطر قلم (Tool Diameter) |
۱۵۵ میلی‌متر (mm) |
این مهم‌ترین و کلیدی‌ترین پارامتر برای شناسایی قلم SB121 است. قطر بزرگ قلم نشان‌دهنده توانایی آن برای انتقال انرژی ضربه بسیار بالا است. |
| طول کل قلم (Overall Length) |
۱,۵۰۰ میلی‌متر (mm) |
این طول استاندارد کارخانه برای قلم SB121 است. این طول، تعادل مناسبی بین دسترسی، وزن و مقاومت در برابر شکست ایجاد می‌کند. |
| وزن قلم (Tool Weight) |
حدود ۲۲۰ کیلوگرم (kg) |
وزن قابل توجه قلم به افزایش نیروی نفوذ و پایداری در هنگام ضربه کمک شایانی می‌کند. |
| پارت نامبرهای رایج (Part Numbers) |
SB121-12000, EHB30-0200 |
این کدها به عنوان شناسه قطعه اصلی سوسان یا معادل‌های باکیفیت آن در بازار شناخته می‌شوند. |
| جنس آلیاژ (Material Alloy) |
فولاد آلیاژی 42CrMo |
این فولاد آلیاژی کروم-مولیبدن (معادل استاندارد جهانی AISI 4140) به دلیل ترکیب فوق‌العاده از سختی بالا، چقرمگی (مقاومت به شکست) و مقاومت به سایش، استاندارد طلایی برای ساخت قلم‌های سنگین است. |
| سختی نوک (Tip Hardness) |
~ ۵۲-۵۵ HRC (راکول سی) |
نوک قلم تحت فرآیند سخت‌کاری القایی یا موضعی قرار می‌گیرد تا در برابر سایش شدید و تغییر شکل مقاومت کند. |
| سختی بدنه (Body Hardness) |
~ ۴۲-۴۶ HRC (راکول سی) |
بدنه قلم عمداً کمی نرم‌تر از نوک آن ساخته می‌شود تا بتواند انرژی عظیم ضربه‌های پیستون را بدون شکستن شکننده (Brittle Failure) جذب کند. |
۲. انواع نوک قلم (Tool Tip Shapes) برای SB121 و کاربرد آنها
انتخاب شکل نوک متناسب با نوع سنگ یا بتن، تأثیر مستقیمی بر راندمان و سرعت کار دارد.
| نوع قلم |
شکل ظاهری |
کاربرد اصلی |
مزایا و معایب |
| قلم نوک تیز (Moil Point) |
|
• تخریب اولیه (Primary Breaking): نفوذ در سنگ‌های سخت و یکپارچه.<br>• تخریب بتن‌های مسلح و غیر مسلح با ضخامت بالا.<br>• کاربردهای عمومی در معادن و راهسازی. |
مزایا: تمرکز فوق‌العاده انرژی در یک نقطه برای حداکثر نفوذ.<br>معایب: نوک آن به دلیل تمرکز تنش بالا، سریع‌تر مستهلک می‌شود. |
| قلم تبری (Wedge / Chisel) |
|
• حفر ترانشه و گودبرداری در زمین‌های سنگی.<br>• برش خطی سنگ‌های لایه‌ای (مانند سنگ‌های رسوبی).<br>• تخریب دیوارهای حائل و فونداسیون‌های بزرگ. |
مزایا: قدرت شکاف‌دهی و برش عالی.<br>معایب: در سنگ‌های گرد و بدون درز ممکن است سر بخورد. |
| قلم blunt (نوک صاف / Flat End) |
|
• تخریب ثانویه (Secondary Breaking): خرد کردن سنگ‌های بسیار بزرگ که قبلاً از کوه جدا شده‌اند.<br>• شکستن مواد سخت و ترد مانند گرانیت.<br>• شکستن سرباره در صنایع فولاد. |
مزایا: انتقال موج ضربه به کل حجم ماده برای خرد کردن مؤثر.<br>معایب: قدرت نفوذ ندارد و برای شکست اولیه مناسب نیست. |
انتخاب رایج: در ایران برای کاربردهای معدنی و راهسازی با چکش SB121، قلم نوک تیز (Moil Point) بیشترین محبوبیت را دارد. برای تخریب‌های حجمی و خرد کردن سنگ‌های بزرگ، قلم نوک صاف (Blunt) انتخاب بهتری است.
۳. کیفیت ساخت: یک فاکتور غیرقابل چشم‌پوشی
با توجه به قدرت و قیمت بالای چکش SB121، ریسک استفاده از قلم بی‌کیفیت بسیار زیاد است.
- قلم اصلی (Genuine SOOSAN):
- تولیدکننده: شرکت سوسان کره جنوبی.
- مزایا: کیفیت متالورژی بی‌رقیب، عملیات حرارتی دقیق و کنترل‌شده، تضمین ۱۰۰% سازگاری و ایمنی، و ارائه حداکثر عمر مفید.
- معایب: گران‌ترین گزینه موجود در بازار.
- قلم‌های آفترمارکت رده بالا (Premium Aftermarket):
- تولیدکنندگان: شرکت‌های معتبر کره‌ای (مانند AJCE, Daemo, K&K)، ژاپنی یا اروپایی.
- مزایا: کیفیت بسیار نزدیک به جنس اصلی با قیمتی متعادل‌تر. این قلم‌ها نیز از فولاد 42CrMo و فرآیندهای حرارتی استاندارد ساخته می‌شوند.
- معایب: نیازمند شناسایی برند معتبر و اطمینان از اصالت کالا.
- قلم‌های تجاری ارزان‌قیمت:
- هشدار جدی: استفاده از این قلم‌ها برای چکش SB121 به هیچ عنوان توصیه نمی‌شود. شکست ناگهانی قلم نه تنها باعث توقف پروژه می‌شود، بلکه می‌تواند به پیستون، سیلندر و بوش‌های چکش آسیب‌های چند صد میلیون تومانی وارد کند. این قلم‌ها اغلب دارای سختی نامناسب هستند که یا باعث شکست ترد و یا خم شدن می‌شوند.
۴. نکات کلیدی نگهداری و استفاده از قلم SB121
- گریس‌کاری منظم و صحیح: این مهم‌ترین وظیفه اپراتور است. هر ۱ الی ۲ ساعت کار مداوم، قلم باید با گریس مخصوص چکش (نسوز، ضد فشار و حاوی ذرات جامد مانند مس یا گرافیت) گریس‌کاری شود. گریس‌کاری ناکافی، اولین دلیل سایش فاجعه‌بار و شکستگی قلم است.
- حفظ زاویه عمودی: همیشه چکش را عمود بر سطح کار نگه دارید. اعمال فشار جانبی (Side Loading) باعث ایجاد تنش خمشی در ناحیه پین‌ها شده و ریسک شکستگی قلم را به شدت بالا می‌برد.
- اجتناب از ضربه زدن در هوا (Blank Firing): هرگز چکش را بدون تماس کامل نوک قلم با سطح کار فعال نکنید. انرژی ضربه به جای تخریب، به خود قطعات چکش بازمی‌گردد.
- بازرسی روزانه: قبل از شروع کار، نوک قلم را برای هرگونه ترک، لهیدگی یا تغییر شکل بررسی کنید. وضعیت پین‌های نگهدارنده (رادپین و استاپ‌پین) را نیز کنترل نمایید.
نتیجه‌گیری نهایی:
قلم چکش سوسان SB121 با قطر ۱۵۵ میلی‌متر، قلب تپنده عملیات تخریب است. برای بهره‌برداری کامل از توان این چکش قدرتمند و جلوگیری از هزینه‌های سنگین تعمیرات، سرمایه‌گذاری بر روی قلمی باکیفیت و اصیل و رعایت دقیق اصول نگهداری، یک ضرورت مطلق است.
