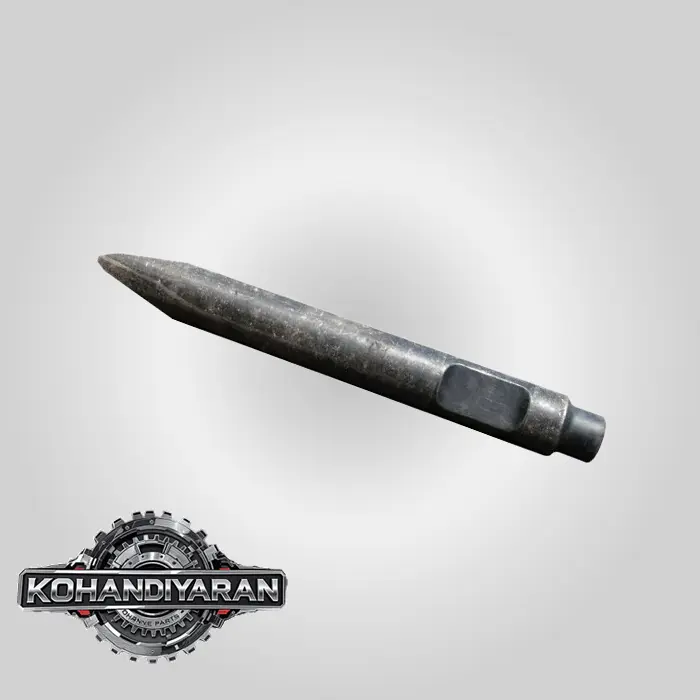

قلم چکش هیدرولیک سوسان SB100

تومان25.000.000

نام کالا : قلم چکش هیدرولیک

مدل دستگاه : SB100

کشور سازنده : چین

وزن : 130 کیلوگرم

ابعاد بسته بندی : 100 * 10 * 10 سانتی متر

جنس کالا : چدن آلیاژی

توضیحات

قلم چکش هیدرولیک سوسان SB100

کی دیگر از مدل‌های بسیار موفق و پرکاربرد سوسان، یعنی SB100 می‌رویم. این چکش به دلیل تعادل عالی بین قدرت، وزن و اندازه، در طیف گسترده‌ای از پروژه‌ها از راهسازی گرفته تا تخریب‌های شهری استفاده می‌شود.

در ادامه، تحلیل جامع و برگه مشخصات فنی قلم (Chisel) چکش هیدرولیک سوسان SB100 به تفصیل ارائه می‌شود.


تحلیل جامع و مشخصات فنی قلم چکش هیدرولیک سوسان SB100

چکش هیدرولیک SOOSAN SB100 یک چکش در کلاس وزنی سنگین (وزن عملیاتی حدود ۲,۱۲۰ کیلوگرم) است که برای نصب بر روی بیل‌های مکانیکی با وزن ۲۸ تا ۳۵ تن طراحی شده است. بیل‌های رایج برای این چکش شامل کوماتسو PC300/PC350، هیوندای R300/R320/R330، کاترپیلار 330، و دوسان DX300/DX340 می‌باشند.

۱. مشخصات فنی اصلی قلم سوسان SB100

این مشخصات، شناسنامه فنی قلم هستند و برای هرگونه خرید یا جایگزینی ضروری می‌باشند:

مشخصه فنی مقدار دقیق توضیحات
قطر قلم (Tool Diameter) ۱۴۰ میلی‌متر (mm) این پارامتر، اصلی‌ترین و مهم‌ترین مشخصه برای شناسایی قلم مدل SB100 است.
طول کل قلم (Overall Length) ۱,۳۵۰ میلی‌متر (mm) این طول استاندارد کارخانه سوسان برای این مدل است که تعادل بهینه‌ای بین وزن، دسترسی و استحکام ایجاد می‌کند.
وزن قلم (Tool Weight) حدود ۱۶۰ کیلوگرم (kg) وزن قلم به تمرکز انرژی ضربه و افزایش کارایی شکست کمک می‌کند.
پارت نامبرهای رایج (Part Numbers) SB100-12000, EHB25-0200 این کدها برای شناسایی قطعه اصلی (Genuine) یا معادل‌های باکیفیت آن (Aftermarket) استفاده می‌شوند.
جنس آلیاژ (Material Alloy) فولاد آلیاژی 42CrMo این استاندارد صنعتی (معادل AISI 4140) به دلیل ترکیب ایده‌آل از سختی، چقرمگی و مقاومت به سایش، بهترین انتخاب برای ساخت قلم‌های با دوام است.
سختی نوک (Tip Hardness) ~ ۵۲-۵۵ HRC (راکول سی) نوک قلم با فرآیند عملیات حرارتی ویژه سخت‌کاری می‌شود تا در برابر سایش و لهیدگی در تماس مستقیم با سنگ و بتن مقاومت کند.
سختی بدنه (Body Hardness) ~ ۴۲-۴۶ HRC (راکول سی) بدنه قلم به صورت هدفمند کمی نرم‌تر از نوک آن است تا بتواند ضربات شدید و مداوم پیستون را بدون شکستگی شکننده (Brittle Failure) جذب و تحمل کند.

۲. انواع نوک قلم (Tool Tip Shapes) برای SB100 و کاربرد آنها

انتخاب شکل نوک قلم بر اساس نوع ماده‌ای که تخریب می‌شود، می‌تواند راندمان کار را تا ۳۰٪ افزایش دهد.

نوع قلم شکل ظاهری کاربرد اصلی مزایا و معایب
قلم نوک تیز (Moil Point) پرکاربردترین نوع: مناسب برای تخریب عمومی.<br>• شکستن سنگ‌های سخت و یکپارچه در معادن و پروژه‌های راهسازی.<br>• تخریب فونداسیون‌های بتنی مسلح و غیر مسلح. مزایا: تمرکز بالای انرژی در یک نقطه برای حداکثر نفوذ.<br>معایب: نوک آن به دلیل تمرکز تنش، سریع‌تر از سایر انواع فرسوده می‌شود.
قلم تبری (Wedge / Chisel) • حفر ترانشه در زمین‌های سنگی و نیمه‌سخت.<br>• تخریب سازه‌های بتنی خطی مانند دیوارها و پل‌ها.<br>• شکستن سنگ‌های لایه‌ای (رسوبی). مزایا: قدرت شکاف‌دهی و برش خطی عالی.<br>معایب: در سنگ‌های گرد و بدون درز کارایی کمتری دارد.
قلم blunt (نوک صاف / Flat End) تخریب ثانویه: خرد کردن سنگ‌های بزرگی که قبلاً جدا شده‌اند (Oversize Boulders).<br>• کوبیدن و متراکم کردن مواد.<br>• شکستن سرباره‌های صنعتی. مزایا: انتقال موج ضربه به کل حجم ماده برای خرد کردن مؤثر.<br>معایب: قدرت نفوذ ندارد و برای شکست اولیه مناسب نیست.

انتخاب رایج: برای چکش SB100 در پروژه‌های عمرانی و راهسازی ایران، قلم نوک تیز (Moil Point) به دلیل تطبیق‌پذیری بالا، بیشترین استفاده را دارد.


۳. اهمیت کیفیت ساخت و متالورژی

قلم، قطعه‌ای مصرفی است اما کیفیت آن مستقیماً بر سلامت قطعات اصلی چکش (پیستون، بوش‌ها، سندان) تأثیر می‌گذارد.

  1. قلم اصلی سوسان (Genuine):
  • مزایا: ساخته شده از بهترین گرید فولاد 42CrMo، دارای عملیات حرارتی چندمرحله‌ای و دقیق، تضمین کامل سازگاری و ایمنی. این قلم‌ها حداکثر عمر مفید را دارند.
  • معایب: بالاترین قیمت در بازار.
  1. قلم‌های آفترمارکت باکیفیت (Premium Aftermarket):
  • تولیدکنندگان: برندهای معتبر کره‌ای، اروپایی و ژاپنی.
  • مزایا: کیفیتی بسیار نزدیک به جنس اصلی با قیمتی رقابتی‌تر. این تولیدکنندگان نیز از استانداردهای متالورژی و عملیات حرارتی پیروی می‌کنند.
  • معایب: نیازمند تحقیق برای یافتن برند معتبر و فروشنده قابل اعتماد.
  1. قلم‌های بی‌کیفیت و ارزان:
  • هشدار: استفاده از این قلم‌ها یک صرفه‌جویی کاذب است. شکستن ناگهانی قلم یا تغییر شکل آن می‌تواند به پیستون چکش (که گران‌ترین قطعه آن است) آسیب‌های جبران‌ناپذیری وارد کند و هزینه تعمیرات آن ده‌ها برابر قیمت یک قلم باکیفیت خواهد بود.

۴. نکات کلیدی نگهداری و استفاده از قلم SB100

  • گریس‌کاری منظم: این مورد حیاتی‌ترین بخش نگهداری است. هر ۲ ساعت کار مداوم، فضای بین قلم و بوش‌ها باید با گریس مخصوص چکش هیدرولیک (نسوز و ضد فشار – EP Grease) پر شود. عدم گریس‌کاری باعث ایجاد حرارت شدید، سایش سریع قلم و بوش‌ها و در نهایت شکستگی می‌شود.
  • حفظ زاویه عمودی (۹۰ درجه): از کار کردن با چکش در حالت زاویه‌دار (اهرم کردن) خودداری کنید. این کار فشار جانبی زیادی به قلم و پین‌های نگهدارنده آن وارد کرده و ریسک شکستگی را به شدت افزایش می‌دهد.
  • اجتناب از ضربات خالی (Blank Firing): هرگز چکش را بدون اینکه نوک قلم به طور کامل با سطح کار در تماس باشد، فعال نکنید. این کار باعث می‌شود انرژی ضربه به خود چکش بازگردد و به قطعات داخلی آسیب بزند.
  • بازرسی روزانه: پیش از شروع کار، قلم را از نظر وجود ترک‌های مویی (مخصوصاً در ناحیه شیار پین‌ها)، لهیدگی نوک و وضعیت پین‌های نگهدارنده (رادپین و استاپ‌پین) به دقت بررسی کنید.

نتیجه‌گیری نهایی:

قلم چکش هیدرولیک سوسان SB100 با قطر ۱۴۰ میلی‌متر، یک قطعه مصرفی اما بسیار حیاتی است. برای به حداکثر رساندن عمر چکش و کاهش هزینه‌های تعمیراتی، سرمایه‌گذاری بر روی یک قلم باکیفیت و اصیل و رعایت دقیق اصول نگهداری مانند گریس‌کاری منظم، یک ضرورت مطلق به شمار می‌رود.
