قطع کن باتری ۲۴ ولت یکی از قطعات ایمنی و کاربردی بسیار مهم در ماشین‌آلات سنگین مانند لودر، بیل مکانیکی، کامیون، اتوبوس و قایق‌ها است که با سیستم الکتریکی ۲۴ ولت کار می‌کنند.
در ادامه به صورت جامع و کامل، تمام جنبه‌های این قطعه را بررسی می‌کنیم.
۱. قطع کن باتری (Battery Disconnect Switch) چیست؟
قطع کن باتری که به نام‌های “سوئیچ اصلی برق”، “مستر سوئیچ” (Master Switch) یا “ایزولاتور باتری” (Battery Isolator) نیز شناخته می‌شود، یک کلید مکانیکی یا الکترومکانیکی سنگین است که بین ترمینال منفی (-) باتری و شاسی (بدنه) دستگاه نصب می‌شود.
وظیفه اصلی آن قطع کامل و فیزیکی جریان برق از باتری‌ها به کل سیستم الکتریکی دستگاه است.
<p style=“text-align: center;”>
<img src=“https://i.imgur.com/rT3n3pP.jpg” alt=“انواع قطع کن باتری ۲۴ ولت مکانیکی” width=“700”>
<br>
<em>تصویر ۱: نمونه‌های رایج از قطع کن‌های باتری ۲۴ ولت مکانیکی اهرمی و کلیدی.</em>
</p>
۲. چرا استفاده از قطع کن باتری ۲۴ ولت ضروری است؟
در سیستم‌های ۲۴ ولت که معمولاً از دو باتری ۱۲ ولت به صورت سری تشکیل شده‌اند، جریان و ولتاژ بالا وجود دارد. استفاده از قطع کن باتری به دلایل زیر حیاتی است:
- افزایش ایمنی در هنگام تعمیرات:
- مهم‌ترین کاربرد آن، ایمن‌سازی دستگاه برای تعمیرکاران است. با قطع کامل برق، خطر برق گرفتگی، اتصال کوتاه تصادفی (که می‌تواند منجر به آتش‌سوزی یا آسیب به قطعات الکترونیکی حساس مانند ECU شود) به طور کامل از بین می‌رود.
- جلوگیری از تخلیه باتری (برق دزدی):
- بسیاری از قطعات الکترونیکی مدرن (مانند کامپیوتر موتور، سیستم ردیاب GPS، ساعت و…) حتی در حالت خاموش بودن دستگاه، مقدار کمی برق مصرف می‌کنند که به آن “برق دزدی” می‌گویند. در توقف‌های طولانی مدت (مثلاً آخر هفته یا تعطیلات)، این مصرف جزئی می‌تواند باعث تخلیه کامل باتری‌ها شود. قطع کن باتری این مشکل را کاملاً حل می‌کند.
- ایمنی در مواقع اضطراری:
- در صورت بروز تصادف، آتش‌سوزی یا نقص فنی الکتریکی، می‌توان با چرخاندن یک کلید، به سرعت برق کل سیستم را قطع و از گسترش آتش‌سوزی ناشی از اتصالات الکتریکی جلوگیری کرد. به همین دلیل در بسیاری از خودروهای مسابقه‌ای و ماشین‌آلات صنعتی، نصب آن الزامی است.
- حفاظت در برابر سرقت:
- یک قطع کن مخفی یا قفل‌دار می‌تواند به عنوان یک سیستم ضد سرقت ساده اما بسیار مؤثر عمل کند. بدون اتصال برق باتری، استارت زدن و روشن کردن دستگاه غیرممکن است.
۳. انواع قطع کن باتری ۲۴ ولت
قطع کن‌های باتری عمدتاً به دو دسته اصلی تقسیم می‌شوند:
الف) قطع کن مکانیکی (دستی)
این مدل رایج‌ترین و قابل اطمینان‌ترین نوع است که به صورت دستی عمل می‌کند.
- مدل کلیدی (Key Type): دارای یک کلید پلاستیکی یا فلزی قرمز رنگ است که با چرخاندن آن به حالت “OFF”، اتصال قطع می‌شود. مزیت این مدل این است که می‌توان کلید را برداشت و با خود برد تا از روشن شدن ناخواسته یا سرقت جلوگیری شود.
- مدل اهرمی (Lever Type): دارای یک اهرم یا دسته است که با چرخاندن آن در یک جهت مشخص، برق وصل یا قطع می‌شود. این مدل‌ها معمولاً برای جریان‌های بسیار بالا طراحی می‌شوند.
مشخصات مهم در قطع کن‌های مکانیکی:
- آمپر مداوم (Continuous Rating): حداکثر جریانی که قطع کن می‌تواند به صورت دائم و بدون داغ کردن از خود عبور دهد (مثلاً ۲۰۰ آمپر، ۳۰۰ آمپر، ۵۰۰ آمپر).
- آمپر لحظه‌ای (Intermittent/Cranking Rating): حداکثر جریانی که قطع کن می‌تواند برای مدت کوتاه (معمولاً ۵ تا ۱۰ ثانیه) تحمل کند، مانند جریان بالای مورد نیاز هنگام استارت زدن موتور (مثلاً ۱۰۰۰ آمپر، ۲۵۰۰ آمپر).
- ولتاژ کاری: باید برای سیستم‌های ۱۲ ولت، ۲۴ ولت یا ۴۸ ولت مناسب باشد.

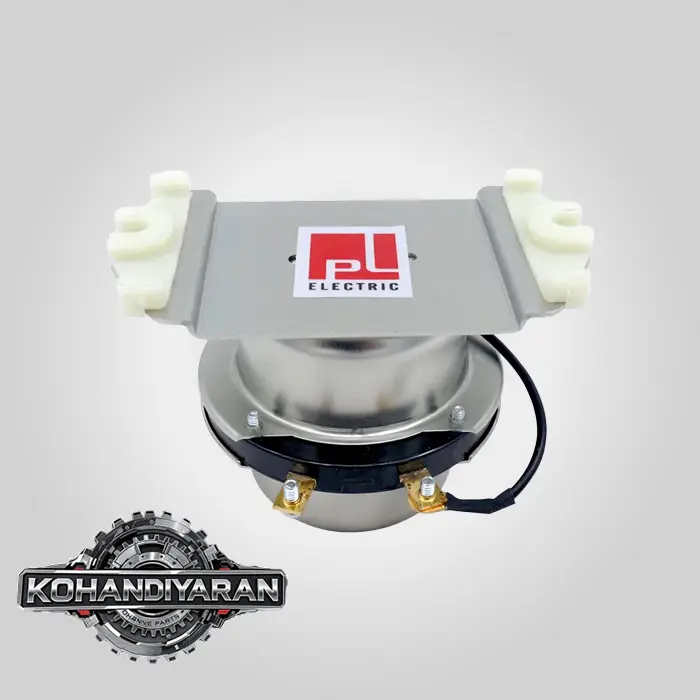

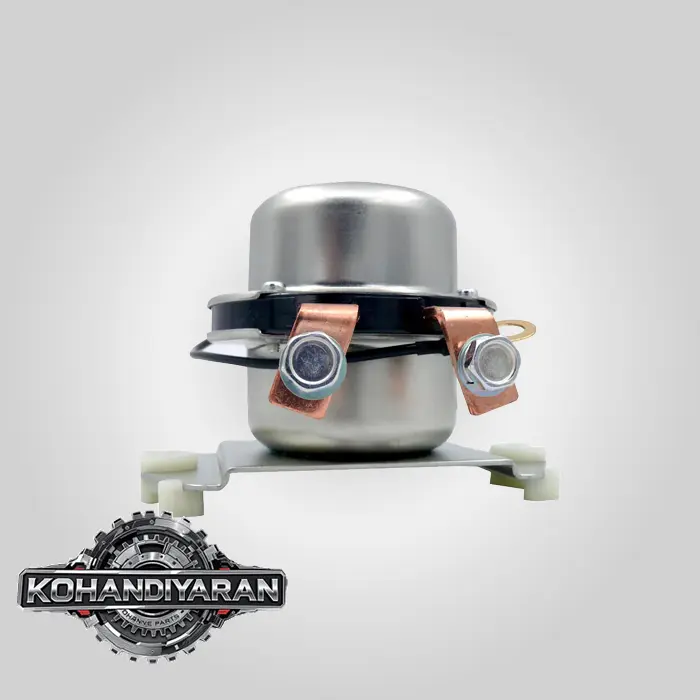

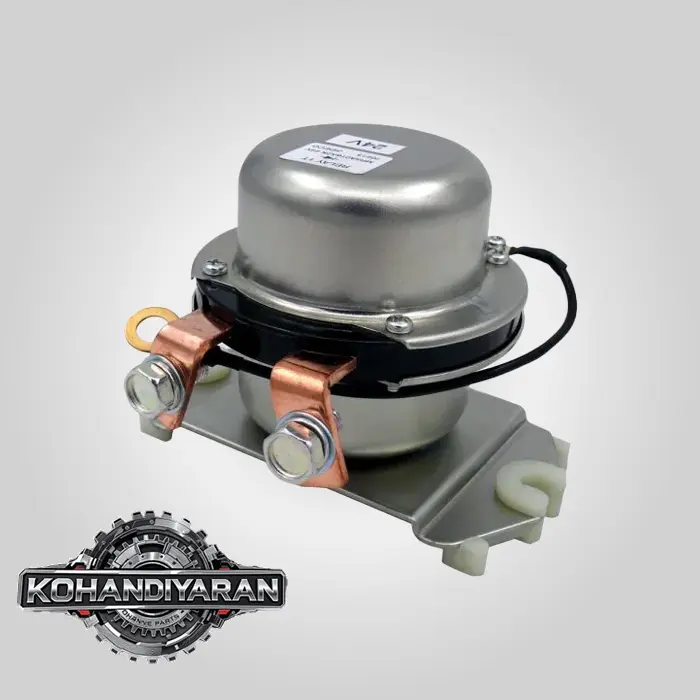

ب) قطع کن الکترومکانیکی (برقی یا رله‌ای)
این مدل‌ها از راه دور و با استفاده از یک کلید کوچک در داخل کابین راننده کنترل می‌شوند.
- نحوه عملکرد: این دستگاه در واقع یک رله (Solenoid) بسیار قدرتمند است. با فشردن یک کلید در کابین، یک جریان ضعیف به بوبین رله ارسال شده و این بوبین یک کنتاکت مسی بزرگ را وصل می‌کند تا جریان اصلی باتری برقرار شود.
- مزایا: راحتی در استفاده (بدون نیاز به باز کردن کاپوت یا درب باتری) و امکان نصب در نزدیکی باتری برای کاهش طول کابل‌های قطور.
- معایب: قیمت بالاتر، پیچیدگی در نصب و احتمال خرابی بیشتر نسبت به مدل‌های مکانیکی.
<p style=“text-align: center;”>
<img src=“https://i.imgur.com/G5qWJ4p.jpg” alt=“قطع کن باتری الکترومکانیکی یا رله‌ای” width=“500”>
<br>
<em>تصویر ۲: یک نمونه قطع کن باتری الکترومکانیکی (Solenoid) برای کنترل از راه دور.</em>
</p>
۴. نحوه نصب قطع کن باتری ۲۴ ولت (مدل مکانیکی)
نصب این قطعه بسیار ساده است اما رعایت نکات ایمنی و فنی در آن ضروری است.
ابزار و مواد مورد نیاز:
- قطع کن باتری با آمپر مناسب
- کابل باتری قطور (هم اندازه کابل اصلی دستگاه)
- کابلشو (سرسیم) مناسب برای کابل و پیچ‌های قطع کن
- دستگاه پرس کابلشو یا انبر قفلی و چکش
- آچار مناسب برای باز و بسته کردن بست‌های باتری و پیچ‌های قطع کن
- وارنیش حرارتی (شیرینک حرارتی) برای عایق‌کاری اتصالات
مراحل نصب:
- ایمنی اول: ابتدا کابل بست منفی (-) را از روی هر دو باتری جدا کنید. این کار از بروز هرگونه جرقه یا اتصال کوتاه در حین کار جلوگیری می‌کند.
- انتخاب محل نصب: قطع کن باید در محلی نصب شود که:
- نزدیک به باتری‌ها باشد تا طول کابل اضافی به حداقل برسد.
- از حرارت مستقیم موتور، آب و گل و لای دور باشد.
- دسترسی به آن برای راننده یا تعمیرکار آسان باشد.
- آماده‌سازی کابل:
- کابل اصلی منفی که از باتری به شاسی متصل است را پیدا کنید.
- این کابل را از وسط ببرید (یا اگر کوتاه است، یک کابل جدید به طول مناسب بسازید).
- به دو سر بریده شده کابل (یا دو سر کابل جدید)، کابلشوهای مناسب را پرس کنید. مطمئن شوید که اتصال محکم و قوی است.
- اتصال به قطع کن:
- یک سر کابل (که از بست منفی باتری می‌آید) را به یکی از پیچ‌های ورودی قطع کن متصل کنید.
- سر دیگر کابل (که به شاسی دستگاه متصل می‌شود) را به پیچ خروجی قطع کن وصل نمایید.
- پیچ‌ها و مهره‌ها را کاملاً محکم کنید. اتصال شل باعث ایجاد حرارت، افت ولتاژ و ذوب شدن اتصالات می‌شود.
- تست نهایی:
- ابتدا بست مثبت (+) و سپس بست منفی (-) را مجدداً به باتری‌ها وصل کنید.
- قطع کن را در حالت “ON” یا “وصل” قرار دهید و سعی کنید دستگاه را روشن کنید. اگر همه چیز درست باشد، برق باید وصل شده و دستگاه استارت بخورد.
- سپس دستگاه را خاموش کرده و قطع کن را در حالت “OFF” یا “قطع” قرار دهید. در این حالت نباید هیچ برقی در سیستم وجود داشته باشد (چراغ‌ها و استارت نباید کار کنند).
<p style=“text-align: center;”>
<img src=“https://i.imgur.com/00e83fX.png” alt=“دیاگرام نصب قطع کن باتری” width=“600”>
<br>
<em>تصویر ۳: دیاگرام ساده نحوه قرارگیری قطع کن در مدار کابل منفی باتری.</em>
</p>
نکته حیاتی: قطع کن همیشه باید روی کابل منفی (-) نصب شود. این یک استاندارد ایمنی جهانی است. نصب روی کابل مثبت خطرناک‌تر است زیرا در صورت تماس بدنه آچار با شاسی در حین کار، اتصال کوتاه شدیدی رخ می‌دهد.
