“فیلتر هیدرولیک سِروو” برای بیل مکانیکی زوم‌لاین (Zoomlion) یک سوال بسیار دقیق و فنی است که نشان‌دهنده اهمیت شما به بخش‌های حساس و حیاتی دستگاه است. در اکثر بیل‌های مکانیکی مدرن، از جمله زوم‌لاین، فیلتری که معمولاً به عنوان “سروو” شناخته می‌شود، همان “فیلتر خط پایلوت” (Pilot Line Filter) است.

در ادامه، یک تحلیل جامع و کامل از این فیلتر، عملکرد، اهمیت، شماره فنی‌های رایج و محل قرارگیری آن در بیل‌های مکانیکی زوم‌لاین ارائه می‌شود.

تحلیل جامع فیلتر هیدرولیک سروو (پایلوت) در بیل مکانیکی زوم‌لاین

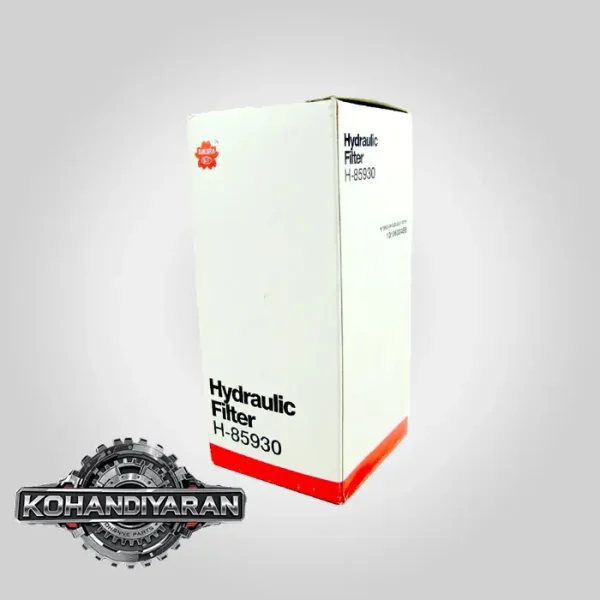

سیستم “سروو” یا “پایلوت” در بیل مکانیکی، یک مدار هیدرولیک با فشار پایین است که وظیفه آن کنترل و فرمان دادن به شیر کنترل اصلی (Main Control Valve) می‌باشد. وقتی اپراتور جوی‌استیک‌ها (لیورها) یا پدال‌ها را حرکت می‌دهد، در واقع فشار روغن را در این مدار پایلوت کنترل می‌کند. این فشار کم، اسپول‌های بزرگ و سنگین شیر کنترل اصلی را با دقت و نرمی به حرکت در می‌آورد و جریان روغن پرفشار اصلی را به سمت جک‌ها و هیدروموتورها هدایت می‌کند.فیلتر هیدرولیک سروو بیل مکانیکی زوم لاین ساکورا H-85930

به دلیل اینکه این سیستم کنترلی بسیار حساس است، کوچکترین آلودگی می‌تواند عملکرد آن را مختل کند. به همین دلیل، یک فیلتر اختصاصی و با دقت بالا برای آن در نظر گرفته شده است.

1. نام‌ها و اصطلاحات رایج برای این فیلتر:

• فیلتر سروو (Servo Filter): اصطلاح رایج در میان تعمیرکاران و اپراتورها.
• فیلتر پایلوت (Pilot Filter): نام فنی و دقیق در کتاب‌های راهنمای تعمیرات.
• فیلتر کنترل (Control Filter): نامی دیگر که به عملکرد کنترلی آن اشاره دارد.
• فیلتر جوی‌استیک / لیور (Joystick Filter): اشاره مستقیم به قطعه‌ای که کنترل می‌کند.

2. عملکرد و اهمیت فیلتر سروو/پایلوت:

• محافظت از شیرهای PPC: شیرهای کنترل فشار تناسبی (Proportional Pressure Control – PPC) که مستقیماً به جوی‌استیک‌ها متصل هستند، دارای مجاری بسیار ریز و حساسی هستند. این فیلتر از ورود ذرات به این شیرها جلوگیری می‌کند.
• تضمین عملکرد دقیق و نرم: آلودگی در خط پایلوت می‌تواند باعث گیر کردن، تاخیر در عملکرد یا حرکت‌های ناگهانی و غیرقابل کنترل در بیل مکانیکی شود.
• جلوگیری از خرابی شیر کنترل اصلی: اگر ذرات از مدار پایلوت عبور کنند، می‌توانند به سولنوئیدها و اسپول‌های پایلوت در شیر کنترل اصلی آسیب بزنند و باعث خرابی‌های گسترده و پرهزینه شوند.
• حفظ دقت فرمان: یک سیستم پایلوت تمیز به اپراتور اجازه می‌دهد تا کنترل کامل و دقیقی بر روی حرکات دستگاه داشته باشد که برای کارهای حساس مانند لوله‌گذاری یا گودبرداری دقیق ضروری است.

3. شماره فنی‌های رایج فیلتر سروو/پایلوت برای بیل‌های زوم‌لاین:

شماره فنی دقیق به مدل و سال ساخت بیل مکانیکی زوم‌لاین شما بستگی دارد. زوم‌لاین در مدل‌های مختلف خود (مانند سری ZE215، ZE230، ZE360 و …) ممکن است از فیلترهای متفاوتی استفاده کند. با این حال، یکی از پرکاربردترین شماره فنی‌ها برای این فیلتر در بسیاری از مدل‌های زوم‌لاین به شرح زیر است:

• شماره فنی اصلی زوم‌لاین (Zoomlion OEM): 60146903

• شماره فنی‌های معادل (Aftermarket Equivalents):

نکته بسیار مهم: همیشه قبل از خرید، شماره فنی روی فیلتر قدیمی دستگاه خود را بررسی کنید یا از طریق شماره سریال دستگاه (VIN) از نمایندگی استعلام بگیرید تا از تطابق کامل فیلتر اطمینان حاصل کنید.

4. محل قرارگیری فیلتر سروو/پایلوت در بیل زوم‌لاین:

این فیلتر معمولاً یک فیلتر فلزی کوچک و از نوع پیچی (Spin-on) است. برای پیدا کردن آن:

1. درب محفظه پمپ هیدرولیک را باز کنید. این محفظه معمولاً در سمت راست دستگاه (پشت کابین) قرار دارد.
2. در کنار مجموعه پمپ اصلی هیدرولیک و شیرهای کنترل، به دنبال یک فیلتر پیچی کوچک بگردید.
3. این فیلتر اغلب به صورت عمودی یا افقی روی یک پایه جداگانه نصب شده است که چندین شلنگ هیدرولیک نازک (شلنگ‌های خط پایلوت) به آن متصل است.
4. در بسیاری از مدل‌های زوم‌لاین، این فیلتر در نزدیکی پمپ دنده‌ای کوچک (پمپ پایلوت) که به پشت پمپ اصلی متصل است، قرار دارد.

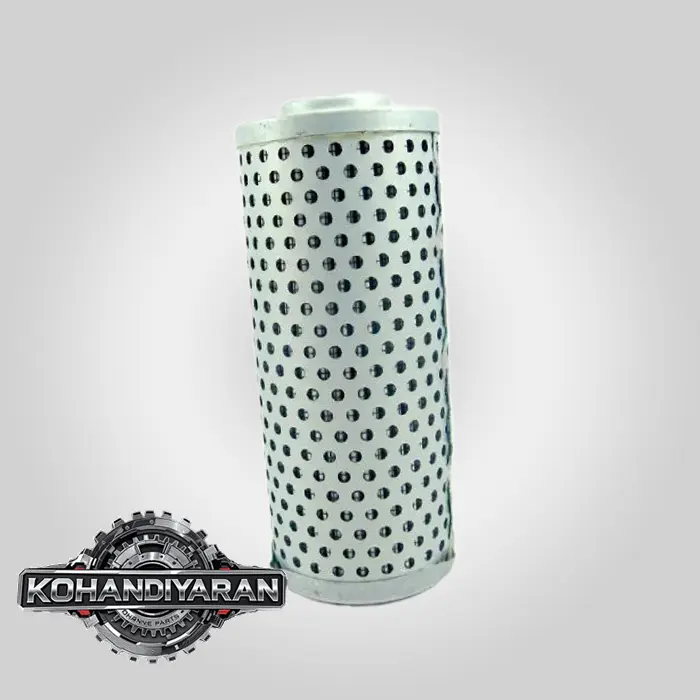

(تصویر فوق یک نمایش شماتیک کلی است و محل دقیق ممکن است در مدل شما کمی متفاوت باشد.)فیلتر هیدرولیک سروو بیل مکانیکی زوم لاین ساکورا H-85930

5. برنامه نگهداری و تعویض:

• زمان تعویض: فیلتر سروو/پایلوت باید همراه با فیلتر اصلی هیدرولیک (فیلتر برگشتی) تعویض شود. دوره استاندارد تعویض هر 500 ساعت کارکرد است.
• شرایط کاری سخت: اگر دستگاه در محیط‌های بسیار پر گرد و غبار کار می‌کند یا از چکش هیدرولیکی (پیکور) به طور مداوم استفاده می‌کند، توصیه می‌شود این دوره را به 250 ساعت کاهش دهید.
• اهمیت تعویض به موقع: هزینه تعویض این فیلتر بسیار ناچیز است، اما نادیده گرفتن آن می‌تواند منجر به تعمیرات چند ده میلیون تومانی در سیستم کنترل هیدرولیک شود.

جمع‌بندی نهایی:

فیلتر هیدرولیک سروو (پایلوت) یک قطعه کوچک اما فوق‌العاده حیاتی در بیل مکانیکی زوم‌لاین شماست. این فیلتر مسئول مستقیم حفظ دقت، نرمی و سلامت سیستم فرمان هیدرولیک دستگاه است. تعویض منظم آن با استفاده از قطعه صحیح و باکیفیت، یکی از ساده‌ترین و کم‌هزینه‌ترین راه‌ها برای جلوگیری از مشکلات جدی، افزایش عمر مفید قطعات و تضمین عملکرد ایمن و قابل اعتماد بیل مکانیکی شماست.
