شاتون موتور افسانه‌ای کاترپیلار 3306.

شاتون (Connecting Rod) در موتور 3306، مانند خود موتور، قطعه‌ای فوق‌العاده مستحکم و با مهندسی دقیق است که برای تحمل فشارهای بسیار بالا در شرایط کاری سخت طراحی شده است. بیایید به صورت جامع و فنی این قطعه را کالبدشکافی کنیم.شاطون موتور کاترپیلار 3306

۱. معرفی و وظیفه شاتون در موتور Caterpillar 3306

موتور کاترپیلار 3306 یک موتور ۶ سیلندر خطی (Inline-6) است که در دو نسخه اصلی توربوشارژ (T) و توربوشارژ با افترکولر (TA) در میلیون‌ها دستگاه از جمله لودرها (950, 966)، بلدوزرها (D6, D7)، گریدرها (12G, 140G) و ژنراتورها استفاده شده است.

وظیفه شاتون:

شاتون به عنوان یک اهرم مکانیکی، رابط بین پیستون و میل‌لنگ (Crankshaft) است. وظیفه اصلی آن تبدیل حرکت خطی و رفت و برگشتی پیستون (که ناشی از فشار احتراق است) به حرکت دورانی و چرخشی میل‌لنگ است. این قطعه تحت تنش‌های شدید کششی و فشاری قرار دارد:

• تنش فشاری: هنگامی که احتراق رخ می‌دهد و پیستون با قدرت به سمت پایین رانده می‌شود.
• تنش کششی: هنگامی که پیستون در کورس‌های تخلیه، مکش و تراکم توسط اینرسی میل‌لنگ به سمت بالا کشیده می‌شود.

به همین دلیل، طراحی و متریال شاتون 3306 از اهمیت فوق‌العاده‌ای برخوردار است.شاطون موتور کاترپیلار 3306

<p style-=“text-align: center;”>

<img src=“https://i.imgur.com/H1G5d3s.jpg” alt=“اجزای مختلف شاتون موتور کاترپیلار 3306” width=“700”>

<br>

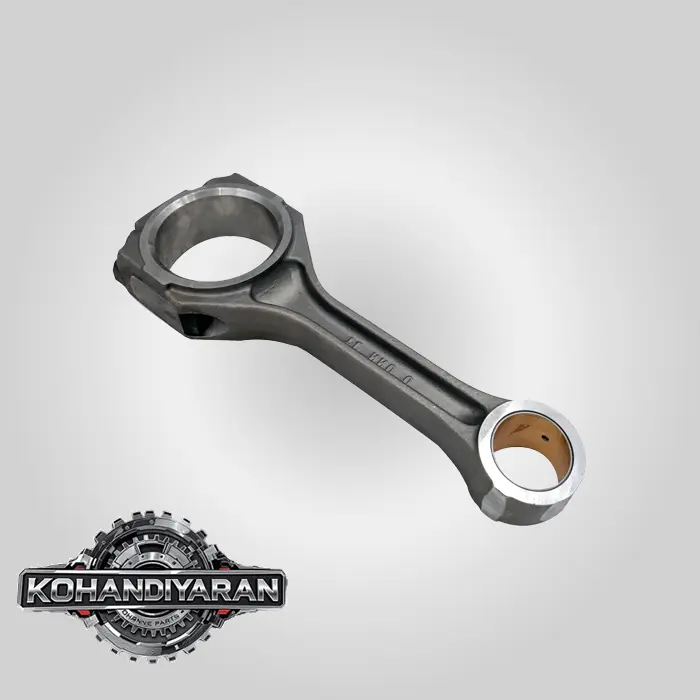

<em>تصویر ۱: نمای یک شاتون موتور 3306 به همراه اجزای آن.</em>

</p>

۲. مشخصات و طراحی شاتون کاترپیلار 3306

شاتون 3306 دارای طراحی منحصر به فرد و قابل تشخیصی است که آن را از بسیاری از موتورهای دیگر متمایز می‌کند.

الف) طراحی بدنه (Shank/Beam):

• مقطع H شکل: بدنه اصلی شاتون دارای مقطع “H” شکل است. این طراحی بهترین نسبت استحکام به وزن را فراهم می‌کند. وزن کمتر به معنای اینرسی کمتر و لرزش کمتر موتور در دورهای بالا است، در حالی که استحکام بالا تضمین می‌کند که شاتون تحت بارهای سنگین خم یا شکسته نشود.
• متریال: از فولاد آلیاژی بسیار مقاوم (Forged Steel) ساخته شده است که از طریق فرآیند آهنگری (فورجینگ) شکل گرفته و سپس تحت عملیات حرارتی دقیق قرار می‌گیرد تا به حداکثر چقرمگی و استحکام برسد.

ب) سر کوچک (Small End / Pin End):

• این قسمت به گژن‌پین (Gudgeon Pin / Wrist Pin) متصل می‌شود که خود به پیستون متصل است.
• داخل سوراخ سر کوچک، یک بوش گژن‌پین (Pin Bushing) از جنس برنز یا آلیاژهای مشابه پرس می‌شود. این بوش وظیفه روانکاری و کاهش اصطکاک بین شاتون و گژن‌پین را بر عهده دارد.
• یک سوراخ روغن‌کاری در بالای سر کوچک وجود دارد که روغن را از کانال داخلی شاتون به بوش و گژن‌پین می‌رساند تا این مجموعه حساس خنک و روانکاری شود.شاطون موتور کاترپیلار 3306

ج) سر بزرگ (Big End / Crank End):

• این قسمت به میل‌لنگ متصل می‌شود و از دو تکه تشکیل شده است: شاتون و کَپ یا در شاتون (Rod Cap).
• برش زاویه‌دار (Angled Split): یکی از ویژگی‌های بارز شاتون 3306 و بسیاری از موتورهای کاترپیلار، برش زاویه‌دار کپ شاتون است. برخلاف بسیاری از موتورها که کپ به صورت صاف (90 درجه نسبت به بدنه) برش می‌خورد، در این مدل برش با یک زاویه مشخص انجام می‌شود.
• مزیت: این طراحی اجازه می‌دهد قطر سر بزرگ شاتون افزایش یابد (برای استحکام بیشتر و سطح یاتاقان بزرگتر) اما همچنان بتوان آن را از بالای سیلندر برای مونتاژ و دمونتاژ عبور داد.
• پیچ‌های شاتون (Rod Bolts): دو عدد پیچ بسیار مستحکم، کپ را به بدنه اصلی شاتون متصل می‌کنند. این پیچ‌ها از مهم‌ترین اجزای موتور هستند و باید همیشه با ترکمتر دقیق و طبق دستورالعمل کاترپیلار سفت شوند. سفت کردن بیش از حد یا کمتر از حد مجاز می‌تواند منجر به خرابی فاجعه‌بار موتور شود.

۳. یاتاقان شاتون (Rod Bearing)

در داخل سر بزرگ شاتون، دو عدد یاتاقان نازک و هلالی شکل قرار می‌گیرد که بین شاتون و میل‌لنگ قرار دارند.

• وظیفه: ایجاد یک سطح لغزشی نرم با حداقل اصطکاک و همچنین تحمل بارهای سنگین.
• روانکاری: روغن موتور تحت فشار از طریق کانال‌های میل‌لنگ به این یاتاقان‌ها می‌رسد و یک فیلم روغن (لایه هیدرودینامیکی) ایجاد می‌کند که از تماس فلز با فلز جلوگیری می‌کند.
• خرابی یاتاقان (یاتاقان زدن): شایع‌ترین نوع خرابی در این مجموعه، از بین رفتن همین لایه روغن و سایش یاتاقان‌هاست که به “یاتاقان زدن” معروف است و با صدای تق تق شدید از موتور همراه است.

۴. علائم خرابی و مشکلات مرتبط با شاتون 3306

شاتون 3306 به ندرت خود به خود خراب می‌شود. خرابی آن تقریباً همیشه نتیجه یک مشکل دیگر در موتور است:

1. کج شدن شاتون (Bent Rod):

• علت اصلی: ورود آب یا سیال غیرقابل تراکم به داخل سیلندر (Hydro-lock). مثلاً از طریق خرابی واشر سرسیلندر یا ترکیدن افترکولر آبی. چون مایعات تراکم‌پذیر نیستند، پیستون در حرکت به سمت بالا متوقف شده و نیروی عظیم میل‌لنگ باعث کج شدن شاتون می‌شود.
• علامت: لرزش شدید موتور، صدای غیرعادی، و افت شدید کمپرس در سیلندر مربوطه.

2. شکستن شاتون (Broken Rod):

• علت‌ها:
• یاتاقان زدن: شایع‌ترین علت. خرابی یاتاقان باعث ایجاد لقی بیش از حد شده و ضربات شدید نهایتاً منجر به شکستن پیچ‌ها یا خود شاتون می‌شود.
• دور بیش از حد موتور (Overspeed): اگر دور موتور از حد مجاز فراتر رود، تنش کششی روی شاتون به شدت افزایش یافته و می‌تواند باعث شکستگی شود.
• عدم سفت کردن صحیح پیچ‌ها: استفاده از پیچ‌های قدیمی یا سفت کردن نادرست آنها.
• عواقب: فاجعه‌بار است. شاتون شکسته با سرعت به دیواره بلوک سیلندر، میل‌لنگ و سایر اجزا برخورد کرده و باعث سوراخ شدن بلوک (Windowed Block) و نابودی کامل موتور می‌شود.

3. خرابی بوش گژن‌پین:

• علت: معمولاً به دلیل ضعف در روانکاری یا فشار بیش از حد.
• علامت: صدای “چق چق” یا تق تق ریز از بالای موتور که با بالا رفتن دور موتور فرکانس آن زیاد می‌شود.

۵. نکات مهم در تعمیر و نگهداری

• استفاده از پیچ‌های نو: طبق دستورالعمل کاترپیلار، پیچ‌های شاتون قطعات یکبار مصرف (Torque-to-Yield) هستند و در هر بار باز و بست، باید با پیچ‌های نو جایگزین شوند.
• ترک‌کشی دقیق: سفت کردن پیچ‌ها باید در چند مرحله و با استفاده از ترکمتر کالیبره شده انجام شود. معمولاً یک مرحله پیش‌سفت کردن با گشتاور مشخص و سپس یک مرحله سفت کردن نهایی با زاویه مشخص (مثلاً 90 درجه) وجود دارد.
• کنترل لقی‌ها: قبل از بستن موتور، لقی عمودی یاتاقان‌ها (Oil Clearance) باید با ابزاری به نام پلاستیکیج (Plastigage) اندازه‌گیری شود تا از قرار گرفتن آن در محدوده مجاز اطمینان حاصل شود.
• کیفیت قطعات: با توجه به نقش حیاتی شاتون، فقط از قطعات اصلی کاترپیلار (Genuine CAT) یا برندهای افترمارکت بسیار معتبر و شناخته شده (مانند CTP، FP Diesel و…) استفاده کنید. بازار پر از شاتون‌ها و پیچ‌های بی‌کیفیت است که ریسک استفاده از آنها بسیار بالاست.شاطون موتور کاترپیلار 3306

جمع‌بندی:

شاتون موتور کاترپیلار 3306 یک شاهکار مهندسی برای تحمل سخت‌ترین شرایط کاری است. سلامت آن به شدت به سیستم روانکاری، کیفیت یاتاقان‌ها و مونتاژ صحیح (به خصوص سفت کردن پیچ‌ها) بستگی دارد. هرگونه سهل‌انگاری در مورد این قطعه می‌تواند به گران‌ترین و مخرب‌ترین نوع خرابی موتور منجر شود.
