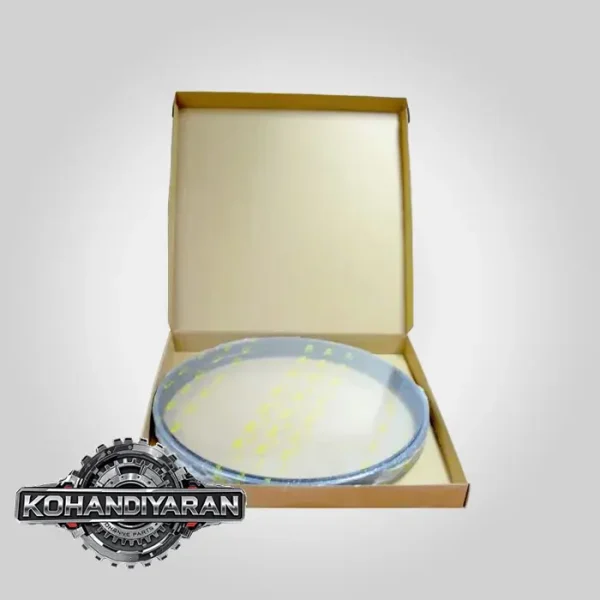

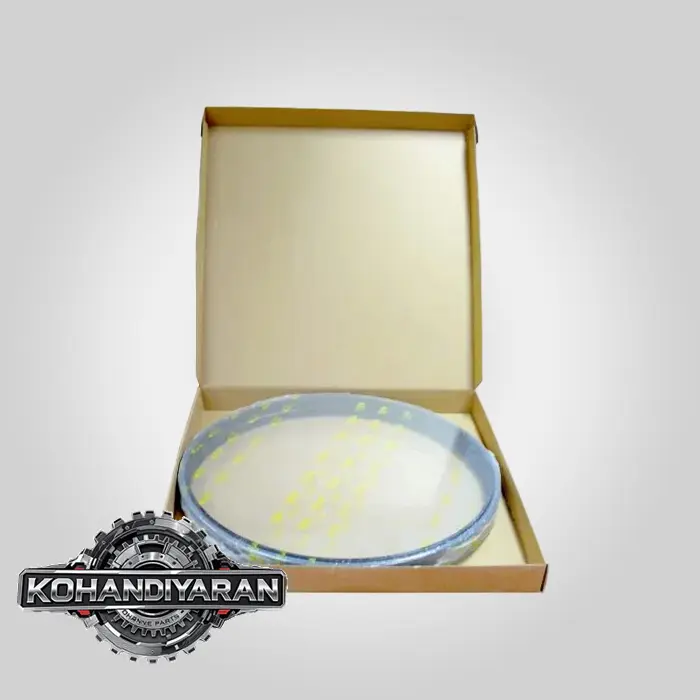

سیل گروپ چرخ دامتراک کاترپیلار مدل 777

عالی! انتخاب شما فوق‌العاده دقیق و حرفه‌ای است. ما اکنون از تجهیزات متوسط و سنگین به سراغ یکی از غول‌های معدنی جهان، **کامیون دامپتراک کاترپیلار 777 (Caterpillar 777 Off-Highway Truck)** می‌رویم. در این مقیاس، هر قطعه یک شاهکار مهندسی است و اهمیت عملکرد صحیح آن صدها برابر می‌شود.

**تحلیل فنی جامع سیل گروپ چرخ (Final Drive Duo-Cone Seal) دامپتراک کاترپیلار 777**

سیل گروپ در دامپتراک 777، که در مجموعه چرخ‌های عقب (محل انتقال قدرت) قرار دارد، وظیفه‌ای بسیار سنگین‌تر و حیاتی‌تر از بیل مکانیکی یا بلدوزر بر عهده دارد. این قطعه باید وزن عظیم یک دامپتراک 100 تنی (و بار آن) را تحمل کرده، در محیط‌های معدنی فوق‌العاده خشن کار کند و از مجموعه‌ای بسیار گران‌قیمت محافظت نماید.

—سیل گروپ چرخ دامتراک کاترپیلار مدل 777

### **۱. موقعیت، ساختار و عملکرد در مقیاس غول‌پیکر**

در دامپتراک 777، سیستم انتقال قدرت نهایی (Final Drive) یک مجموعه گیربکس سیاره‌ای دو مرحله‌ای (Double Reduction Planetary) است که گشتاور عظیم تولید شده توسط موتور و گیربکس اصلی را به چرخ‌ها منتقل می‌کند. سیل گروپ در این سیستم، وظیفه آب‌بندی مجموعه دوار چرخ (Rotating Wheel Assembly) را نسبت به محور ثابت اکسل عقب (Axle Housing) بر عهده دارد.

* **ساختار:** طراحی پایه، همان **Duo-Cone Seal** مشهور کاترپilar است، اما در مقیاسی بسیار بزرگ‌تر و با مواد تقویت‌شده:
1. **دو عدد رینگ فلزی (Seal Rings):** این رینگ‌ها قطری بسیار بزرگ دارند و از آلیاژهای چدن خاص و فوق‌العاده مقاوم در برابر سایش و حرارت ساخته شده‌اند. سطح صیقلی (Lapped Face) آن‌ها با دقتی در حد میکرون تولید می‌شود تا بتواند در برابر فشارهای هیدرواستاتیک بالا و بارهای دینامیکی شدید، آب‌بندی را حفظ کند.
2. **دو عدد اورینگ لاستیکی (Toric Rings):** این اورینگ‌ها نیز بسیار بزرگ و قوی هستند و از ترکیبات لاستیکی ویژه‌ای ساخته شده‌اند که در برابر حرارت بالا و روغن‌های صنعتی مقاوم باشند. وظیفه آن‌ها دقیقاً مشابه مدل‌های کوچک‌تر است:
* **فشار دائمی:** اعمال نیروی فشاری یکنواخت و دائمی به رینگ‌های فلزی برای حفظ تماس کامل.
* **آب‌بندی استاتیک:** جلوگیری از نشت روغن بین رینگ فلزی و پوسته نگهدارنده آن.
* **جذب ارتعاشات:** خنثی کردن ضربات و ارتعاشات سنگین ناشی از حرکت در معادن.سیل گروپ چرخ دامتراک کاترپیلار مدل 777

* **نحوه عملکرد:** یک لایه بسیار نازک از روغن روانکار (Lubricant Film) بین دو سطح صیقلی فلزی قرار می‌گیرد. این لایه هم به روانکاری حرکت کمک کرده و هم فرآیند آب‌بندی را کامل می‌کند. این سیستم خود-مرکز شونده (Self-Centering) است و می‌تواند ناهمراستایی‌های جزئی ناشی از خمش اکسل تحت بار را جبران کند.

### **۲. علائم خرابی: هشدارهایی که نباید نادیده گرفته شوند**

خرابی سیل گروپ در یک دامپتراک 777 می‌تواند منجر به توقف کامل دستگاه و هزینه‌های تعمیر ده‌ها هزار دلاری شود. علائم خرابی باید فوراً شناسایی و رفع شوند:

1. **نشتی شدید روغن (Major Oil Leak):** بارزترین علامت، مشاهده **جریان یا چکه‌های بزرگ روغن غلیظ** از قسمت داخلی چرخ‌های عقب است. روغن روی لاستیک، رینگ و زمین محوطه پارکینگ یا تعمیرگاه کاملاً مشهود خواهد بود.
2. **داغ شدن بیش از حد مجموعه چرخ (Overheating Wheel Station):** اپراتورها یا تیم تعمیر و نگهداری ممکن است با استفاده از دماسنج‌های لیزری (Infrared Thermometer) متوجه شوند که دمای یکی از چرخ‌های عقب به طور غیرعادی بالاتر از دیگری است. این نشانه اصطکاک شدید به دلیل کمبود روغن است.
3. **کاهش سطح روغن در دیفرانسیل و فاینال درایو:** دامپتراک 777 دارای یک مخزن روغن مشترک یا مرتبط برای دیفرانسیل و فاینال درایوهاست. نیاز مداوم به اضافه کردن روغن به این سیستم، یک پرچم قرمز بزرگ برای نشتی است.
4. **آلودگی روغن:** در هنگام نمونه‌گیری روغن (که یک بخش استاندارد از برنامه نگهداری کاترپیلار به نام **S•O•S℠ Services** است)، وجود درصد بالای آب، گل‌ولای یا ذرات فلزی (آهن، مس، کروم) نشان‌دهنده شکست آب‌بندی و شروع تخریب قطعات داخلی مانند بلبرینگ‌ها و دنده‌های سیاره‌ای است.
5. **خرابی فاجعه‌بار بلبرینگ (Catastrophic Bearing Failure):** در بدترین حالت، کارکردن بدون روغن باعث سوختن و خرد شدن بلبرینگ‌های عظیم چرخ (Tapered Roller Bearings) می‌شود. این اتفاق می‌تواند باعث قفل شدن چرخ و حتی جدا شدن آن از اکسل شود که خطرات ایمنی بسیار جدی به همراه دارد.سیل گروپ چرخ دامتراک کاترپیلار مدل 777

### **۳. شناسایی شماره فنی (Part Number) و انتخاب قطعه**

* **فقط و فقط قطعه اصلی (Genuine CAT Part):** در مورد ماشینی مانند 777، استفاده از هر قطعه‌ای غیر از قطعه اصلی کاترپیلار یک ریسک غیرقابل قبول است. کیفیت متالورژی، دقت ساخت و ترکیبات لاستیکی قطعات اصلی برای تحمل شرایط سخت معدنی طراحی شده‌اند.
* **وابستگی کامل به شماره سریال:** دامپتراک 777 در طول دهه‌ها در چندین سری مختلف تولید شده است (مانند 777D, 777F, 777G). هر سری ممکن است از طراحی اکسل و فاینال درایو متفاوتی استفاده کند. بنابراین، برای یافتن شماره فنی صحیح، **داشتن شماره سریال کامل دستگاه (Machine Serial Number)** الزامی است.
* **استفاده از سیستم اطلاعات کاترپilar:** شماره سریال باید در نرم‌افزار **SIS 2.0 (Service Information System)** وارد شود تا پارت نامبر دقیق سیل گروپ برای آن مدل و سری خاص استخراج گردد.
* **نمونه شماره فنی:** به عنوان مثال، شماره فنی برای یک مدل از 777 می‌تواند چیزی شبیه `9G-5314` یا `7X-2858` باشد. **این شماره‌ها صرفاً برای مثال هستند و اکیداً نباید بدون بررسی شماره سریال دستگاه مورد استفاده قرار گیرند.**

### **۴. نکات حیاتی و تخصصی نصب**

تعویض سیل گروپ چرخ دامپتراک یک عملیات تعمیراتی بزرگ و پیچیده است که نیازمند جرثقیل‌های سقفی، ابزارهای هیدرولیکی سنگین و تکنسین‌های بسیار ماهر است.

1. **تمیزی مطلق در مقیاس بزرگ:** با وجود اندازه بزرگ قطعات، حساسیت به تمیزی همچنان بسیار بالاست. محل نصب رینگ‌ها و اورینگ‌ها باید کاملاً تمیز، خشک و عاری از هرگونه آلودگی باشد.
2. **استفاده از ابزار نصب کاترپیلار:** به دلیل وزن و اندازه رینگ‌های فلزی، نصب دستی غیرممکن و خطرناک است. کاترپیلار ابزارهای نصب مخصوصی (Installation Tools) طراحی کرده که رینگ را به صورت کاملاً هم‌تراز و با فشار یکنواخت در جای خود قرار می‌دهد.
3. **عدم لمس سطوح آب‌بندی:** چربی، روغن یا حتی اثر انگشت روی سطوح صیقلی می‌تواند باعث ایجاد نشتی اولیه شود. این سطوح باید درست قبل از مونتاژ نهایی با حلال مناسب (مانند الکل) و پارچه بدون پرز پاک شوند.
4. **نصب خشک و صحیح اورینگ‌ها:** اورینگ‌های لاستیکی باید کاملاً خشک و بدون هیچ روان‌کننده‌ای در شیار خود نصب شوند تا از چرخیدن آن‌ها در حین مونتاژ جلوگیری شود. هرگونه پیچ‌خوردگی در اورینگ، عملکرد آن را مختل می‌کند.
5. **تنظیم پیش‌بار بلبرینگ‌ها (Bearing Preload):** قبل از نصب سیل گروپ، بلبرینگ‌های بزرگ چرخ باید با دقت و طبق دستورالعمل فنی کاترپilar تنظیم شوند. پیش‌بار نادرست (خیلی سفت یا خیلی شل) باعث ایجاد حرکت اضافی یا فشار نامتعارف بر روی سیل گروپ شده و منجر به خرابی زودهنگام آن می‌شود.
6. **روغن‌کاری اولیه:** پس از مونتاژ، یک لایه نازک از روغن تمیز سیستم بر روی سطوح صیقلی رینگ‌ها مالیده می‌شود تا از سایش خشک در اولین دور چرخش جلوگیری شود.سیل گروپ چرخ دامتراک کاترپیلار مدل 777

**جمع‌بندی نهایی:**
سیل گروپ چرخ دامپتراک کاترپilar 777 یک جزء مهندسی دقیق و حیاتی برای حفاظت از سیستم گران‌قیمت فاینال درایو و تضمین ایمنی عملیات است. خرابی آن با نشتی روغن از داخل چرخ مشخص می‌شود و نیازمند اقدام فوری است. برای تعویض موفقیت‌آمیز، استفاده انحصاری از قطعه اصلی کاترپilar، شناسایی دقیق پارت نامبر با شماره سریال، و اجرای فرآیند نصب توسط تکنسین‌های ماهر با استفاده از ابزارهای تخصصی و رعایت پروتکل‌های سخت‌گیرانه تمیزی و تنظیمات مکانیکی، امری ضروری و غیرقابل اجتناب است.
