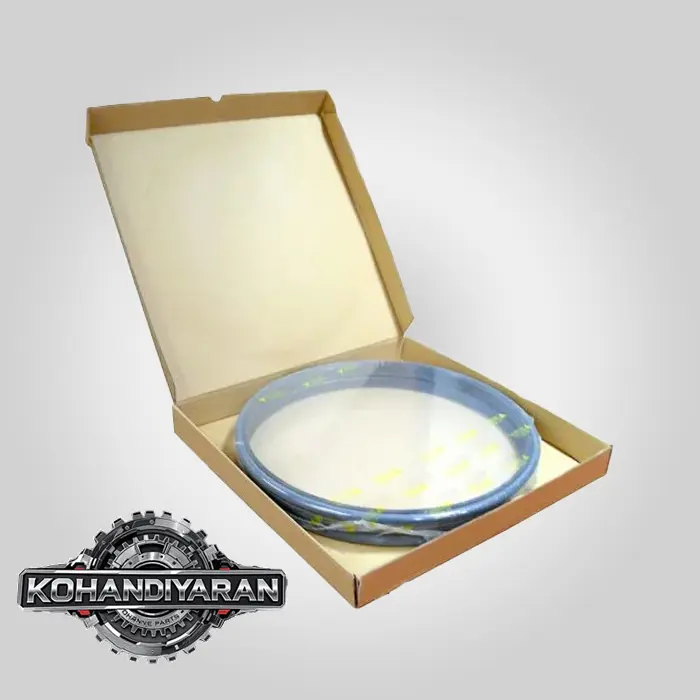

سیل گروپ چرخ بیل مکانیکی کاترپیلار 330BL

بسیار عالی! اکنون به سراغ یکی از پراستفاده‌ترین و محبوب‌ترین بیل‌های مکانیکی سنگین در بازار ایران و جهان، یعنی **کاترپیلار 330B L** و قطعه حیاتی آن، **”سیل گروپ چرخ” (Final Drive Seal Group)** می‌رویم.

مانند بلدوزر، این قطعه در بیل مکانیکی نیز وظیفه محافظت از “موتور حرکت” یا “فاینال درایو” (Travel Motor / Final Drive) را بر عهده دارد که یکی از پیچیده‌ترین و گران‌قیمت‌ترین اجزای دستگاه است.

—سیل گروپ چرخ بیل مکانیکی کاترپیلار 330BL

### **تحلیل جامع و فنی سیل گروپ فاینال درایو بیل مکانیکی کاترپیلار 330BL**

بیل مکانیکی 330BL از دو موتور حرکت هیدرولیکی مستقل (یکی برای هر زنجیر) استفاده می‌کند. این موتورها نیروی هیدرولیک را از پمپ اصلی دریافت کرده و از طریق یک گیربکس سیاره‌ای (Planetary Gearbox)، آن را به گشتاور بالا و سرعت پایین تبدیل می‌کنند تا چرخ زنجیر (Sprocket) را به حرکت درآورد. سیل گروپ دقیقاً در همین نقطه، یعنی بین پوسته دوار فاینال درایو و پوسته ثابت آن قرار می‌گیرد.

#### **۱. اهمیت و نقش حیاتی سیل گروپ در بیل مکانیکی**

وظیفه این قطعه در بیل مکانیکی به دلیل شرایط کاری خاص، حتی چالش‌برانگیزتر از بلدوزر است:
* **آب‌بندی روغن گیربکس:** محفظه گیربکس سیاره‌ای فاینال درایو با روغن غلیظ (معمولاً $SAE \ 80W-90$ یا مشابه) پر شده است. سیل گروپ باید این روغن را به طور کامل در داخل نگه دارد.
* **مقاومت در برابر آلودگی شدید:** فاینال درایوهای بیل مکانیکی دائماً در معرض گل‌ولای، آب، سنگ، ماسه و سایر مواد ساینده قرار دارند. سیل گروپ اولین و آخرین خط دفاعی در برابر ورود این آلودگی‌ها به داخل گیربکس است.
* **تحمل فشار و چرخش مداوم:** هر بار که بیل حرکت می‌کند، این سیل تحت فشار و چرخش قرار می‌گیرد.سیل گروپ چرخ بیل مکانیکی کاترپیلار 330BL

#### **۲. ساختار و عملکرد (مشابه با بلدوزر، اما با تفاوت‌های ظریف)**

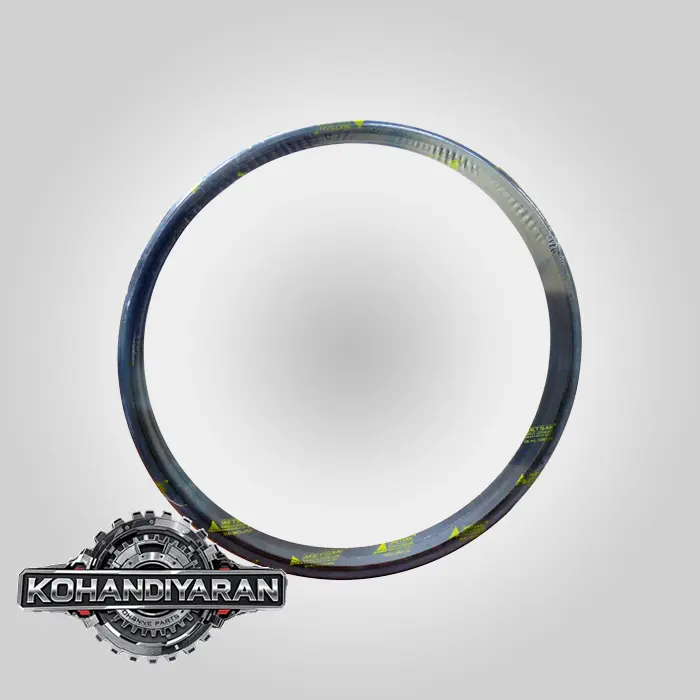

ساختار سیل گروپ بیل 330BL نیز بر اساس طراحی **Duo-Cone Seal** کاترپیلار است:

1. **دو رینگ فلزی (Seal Rings):** از آلیاژ چدن سفید بسیار سخت و مقاوم در برابر سایش ساخته شده‌اند. سطوح تماس این دو رینگ به دقت سنگ‌زنی و پولیش (Lapped) شده تا یک سطح آب‌بندی تقریباً کامل ایجاد کنند.
2. **دو اورینگ لاستیکی (Toric Rings):** این اورینگ‌ها (معمولاً به رنگ مشکی یا قهوه‌ای در بیل‌ها) در پشت رینگ‌های فلزی قرار گرفته و آن‌ها را با فشار ثابت به یکدیگر می‌چسبانند. این فشار ارتجاعی، آب‌بندی را حتی در صورت وجود لرزش و ناهمراستایی‌های جزئی حفظ می‌کند.

**تفاوت کلیدی:** به دلیل طراحی متفاوت فاینال درایو بیل مکانیکی نسبت به بلدوزر، ابعاد و شکل مقطع رینگ‌های فلزی و اورینگ‌ها ممکن است متفاوت باشد. اما اصل عملکرد یکسان است: دو سطح فلزی صیقلی که توسط نیروی اورینگ‌ها بر روی هم می‌لغزند.

#### **۳. علائم خطر و نشانه‌های خرابی سیل گروپ 330BL**

تشخیص به موقع خرابی این قطعه می‌تواند از یک تعمیر چند صد میلیون تومانی (تعویض کامل فاینال درایو) جلوگیری کند.

1. **نشتی روغن از چرخ زنجیر (Sprocket):** این واضح‌ترین علامت است. مشاهده روغن گیربکس که از پشت چرخ زنجیر به بیرون نشت کرده و روی زنجیرها و زمین می‌ریزد.
2. **افت سطح روغن فاینال درایو:** بیل‌های مکانیکی معمولاً دارای دو یا سه درپوش (Plug) روی پوسته فاینال درایو برای تخلیه، پر کردن و بررسی سطح روغن هستند. کاهش مکرر سطح روغن در یکی از فاینال درایوها، نشانه قطعی خرابی سیل گروپ است.
3. **صدای غیرعادی از فاینال درایو:** کار کردن گیربکس با روغن کم یا آلوده، باعث ایجاد صدای “زوزه”، “تق تق” یا “خرد شدن” از داخل فاینال درایو می‌شود. این صدا نشانه آسیب به دنده‌ها و بلبرینگ‌هاست و وضعیت بحرانی است.
4. **”قفل کردن” یا “ضعیف شدن” حرکت یک سمت:** اگر فاینال درایو به دلیل بی روغنی به طور کامل تخریب شود، آن سمت از بیل دیگر حرکت نخواهد کرد یا حرکت آن بسیار ضعیف و با لرزش شدید خواهد بود.
5. **روغن شیری‌رنگ یا پر از براده:** هنگام تخلیه روغن فاینال درایو، اگر رنگ آن به دلیل مخلوط شدن با آب، شیری شده باشد یا ذرات ریز و براق فلز در آن دیده شود، نشان می‌دهد که سیل گروپ از کار افتاده و آسیب به اجزای داخلی شروع شده است.

#### **۴. شناسایی شماره فنی (Part Number) و انتخاب قطعه**

* **اولویت مطلق با قطعه اصلی:** به دلیل حساسیت فوق‌العاده بالا و نقش ایمنی قطعه، استفاده از **سیل گروپ اصلی کاترپیلار (CAT Genuine)** قویاً توصیه می‌شود. دوام و کیفیت آب‌بندی آن با برندهای افترمارکت قابل مقایسه نیست.
* **استفاده از شماره سریال:** بیل مکانیکی CAT 330BL در طول سال‌های تولید (اواسط تا اواخر دهه 1990) با شماره سریال‌های مختلفی (مانند سری **8RL**, **9HN** و…) تولید شده است. طراحی فاینال درایو ممکن است بین این سری‌ها تفاوت‌های جزئی داشته باشد. بنابراین، برای یافتن شماره فنی ۱۰۰% صحیح، باید **شماره سریال کامل دستگاه (Machine Serial Number)** را در اختیار داشت و از طریق نرم‌افزار کاتالوگ قطعات کاترپیلار **(SIS)** آن را جستجو کرد.
* **نمونه شماره فنی:** به عنوان مثال، یک شماره فنی رایج برای سیل گروپ فاینال درایو 330BL می‌تواند `114-1632` باشد. **این شماره فقط یک مثال است و باید با شماره سریال دستگاه شما تأیید شود.**سیل گروپ چرخ بیل مکانیکی کاترپیلار 330BL

#### **۵. نکات کلیدی و طلایی در هنگام نصب**

نصب این قطعه نیازمند تخصص، دقت و ابزار مناسب است.

1. **تمیزی، تمیزی و باز هم تمیزی:** محل نصب اورینگ و رینگ فلزی بر روی پوسته‌ها باید به طور وسواس‌گونه‌ای تمیز، خشک و عاری از هرگونه آلودگی، زنگ‌زدگی و خراش باشد.
2. **نصب خشک اورینگ‌ها:** اورینگ‌های لاستیکی باید کاملاً خشک و بدون هیچ‌گونه روان‌کننده‌ای در جای خود نصب شوند تا بتوانند نیروی فشاری لازم را به درستی اعمال کنند.
3. **حفاظت از سطوح صیقلی:** سطوح آینه‌ای رینگ‌های فلزی نباید با دست یا ابزار آلوده لمس شوند. قبل از مونتاژ نهایی، این سطوح را با الکل ایزوپروپیل و یک پارچه تمیز بدون پرز پاک کنید.
4. **استفاده از ابزار نصب (Installation Tool):** برای جا زدن رینگ‌های فلزی شکننده، حتماً از ابزار مخصوص استفاده کنید تا فشار به طور یکنواخت اعمال شود و از ترک خوردن یا لب پر شدن رینگ جلوگیری گردد.
5. **پر کردن روغن به میزان صحیح:** پس از مونتاژ، فاینال درایو را طبق دستورالعمل کاترپیلار با روغن گیربکس مناسب و تا سطح مشخص شده پر کنید.سیل گروپ چرخ بیل مکانیکی کاترپیلار 330BL

**جمع‌بندی نهایی:**
سیل گروپ فاینال درایو بیل مکانیکی کاترپیلار 330BL یک قطعه محافظتی حیاتی است که خرابی آن با نشتی روغن از چرخ زنجیر مشخص شده و می‌تواند به سرعت منجر به تخریب کامل و پرهزینه موتور حرکت شود. برای یک تعمیر مطمئن و بادوام، استفاده از قطعه اصلی کاترپیلار که بر اساس شماره سریال دستگاه شناسایی شده، و رعایت دقیق پروتکل‌های نصب (به‌ویژه تمیزی و استفاده از ابزار مناسب) یک ضرورت مطلق است.
