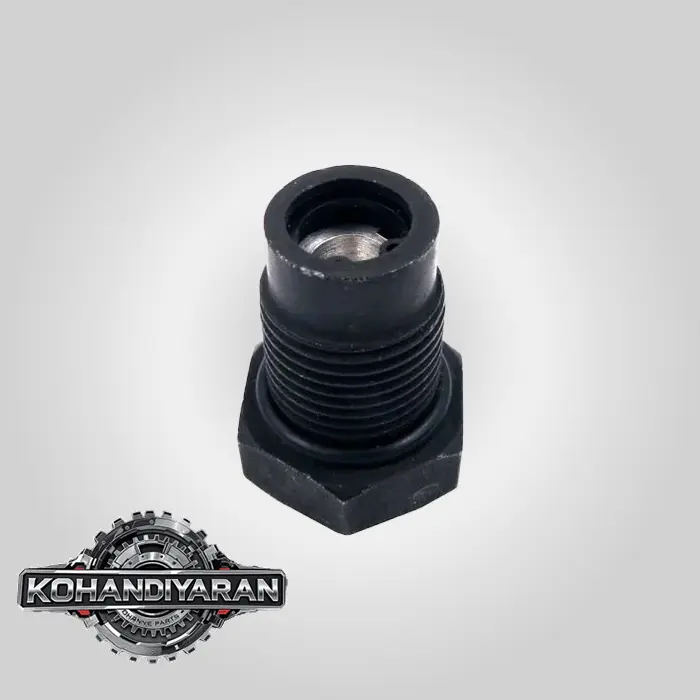

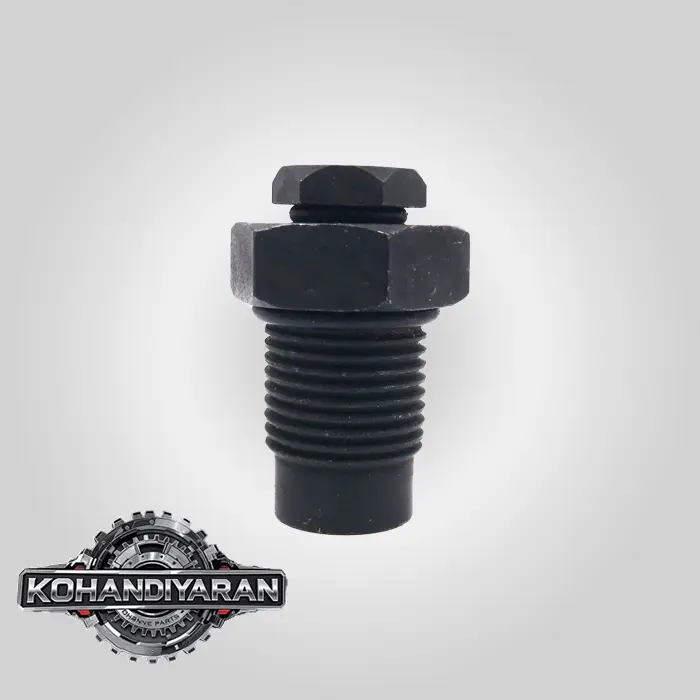

سوپاپ گاز چکش هیدرولیک

تومان30.000

نام کالا : سوپاپ گاز چکش هیدرولیک

کشور سازنده : ایران

وزن : 0.2 کیلوگرم

ابعاد بسته بندی : 15* 5 * 10 سانتی متر

جنس کالا : آلیاژ فلزی

توضیحات

سوپاپ گاز چکش هیدرولیک

یکی از قطعات کلیدی و در عین حال ساده اما بسیار مهم در چکش‌های هیدرولیک می‌رویم: سوپاپ گاز (Gas Charging Valve).

این قطعه نقش حیاتی در تنظیم و نگهداری فشار گاز نیتروژن در بخش بالایی چکش (Back Head) دارد. در ادامه، تحلیل جامع و کاملی از عملکرد، اهمیت، روش کار و نکات مربوط به آن ارائه می‌شود.


تحلیل جامع سوپاپ گاز چکش هیدرولیک

سوپاپ گاز یا شیر شارژ گاز، یک شیر یک‌طرفه کوچک است که معمولاً در قسمت بالایی (سرسیلندر یا Back Head) یا گاهی در کنار بدنه اصلی چکش هیدرولیک قرار دارد. وظیفه اصلی این سوپاپ، ایجاد یک درگاه امن و مهر و موم شده برای تزریق (شارژ) یا تخلیه گاز نیتروژن به داخل محفظه گاز چکش است.

۱. وظیفه و عملکرد سوپاپ گاز

برای درک عملکرد سوپاپ، ابتدا باید نقش گاز نیتروژن در چکش را بدانیم.

  • نقش گاز نیتروژن (N2N_2): در اکثر چکش‌های هیدرولیک مدرن، بالای پیستون یک محفظه بسته وجود دارد که با گاز نیتروژن تحت فشار بالا پر می‌شود. این گاز مانند یک کمک فنر گازی غول‌پیکر یا یک انباره انرژی (Accumulator) عمل می‌کند.
  1. افزایش قدرت ضربه: وقتی روغن هیدرولیک با فشار وارد چکش می‌شود و پیستون را به سمت بالا حرکت می‌دهد، گاز نیتروژن در محفظه بالایی فشرده‌تر می‌شود.
  2. ذخیره انرژی: این فشرده‌سازی، انرژی پتانسیل عظیمی را در گاز ذخیره می‌کند.
  3. آزاد کردن انرژی: هنگامی که شیر کنترل چکش مسیر روغن را تغییر می‌دهد، فشار روغن هیدرولیک به همراه فشار بسیار زیاد گاز منبسط شده، پیستون را با شتابی فوق‌العاده به سمت پایین (به سمت قلم) پرتاب می‌کند.
  4. نتیجه: این عمل “کمکی” گاز نیتروژن، قدرت و انرژی ضربه (Impact Energy) را به شدت افزایش می‌دهد. بدون این گاز، چکش قدرت بسیار کمتری خواهد داشت.
  • عملکرد سوپاپ گاز:

سوپاپ گاز دقیقاً مانند والف تایر خودرو عمل می‌کند. این یک شیر سوزنی (Needle Valve) یا ساچمه‌ای (Ball Valve) است که در حالت عادی توسط فشار داخلی گاز و یک فنر کوچک، بسته و کاملاً آب‌بند (مهر و موم) است.

  • برای شارژ گاز: کیت شارژ مخصوص به سوپاپ متصل می‌شود. با چرخاندن شیر روی کیت، یک پین به سوزنی داخل سوپاپ فشار آورده، آن را باز می‌کند و اجازه می‌دهد گاز نیتروژن از کپسول به داخل محفظه چکش جریان یابد.
  • پس از شارژ: با جدا کردن کیت، سوزنی سوپاپ به حالت اولیه بازگشته و مسیر را می‌بندد تا از نشت گاز جلوگیری کند.

۲. اجزای اصلی سوپاپ گاز

یک سوپاپ گاز معمولاً از چند قطعه ساده تشکیل شده است:

  • بدنه سوپاپ (Valve Body): بخش رزوه‌داری که روی سرسیلندر چکش بسته می‌شود.
  • سوزنی یا مغزی (Valve Core/Stem): قطعه متحرکی که مسیر گاز را باز و بسته می‌کند.
  • فنر (Spring): سوزنی را در حالت بسته نگه می‌دارد.
  • اورینگ‌ها و سیل‌ها (O-rings/Seals): برای آب‌بندی کامل بدنه و جلوگیری از هرگونه نشتی.
  • درپوش محافظ (Dust Cap): یک درپوش فلزی یا پلاستیکی که از ورود گرد و خاک و آسیب به سوپاپ جلوگیری می‌کند. بستن این درپوش همیشه الزامی است.

Diagram of a Gas Charging Valve

۳. چرا از گاز نیتروژن (N2N_2) استفاده می‌شود؟

نیتروژن به چند دلیل کلیدی، گاز ایده‌آل برای این کار است:

  • گاز خشک و خنثی (Inert Gas): با روغن هیدرولیک یا قطعات فلزی واکنش شیمیایی نمی‌دهد و باعث خوردگی یا اکسیداسیون نمی‌شود.
  • پایداری در دماهای مختلف: برخلاف هوا که حاوی اکسیژن و رطوبت است، نیتروژن در چرخه‌های فشرده‌سازی و انبساط سریع، پایداری فشار بهتری دارد.
  • ایمنی: نیتروژن قابل اشتعال نیست. هشدار: هرگز و تحت هیچ شرایطی از اکسیژن برای شارژ چکش استفاده نکنید! این کار به دلیل واکنش‌پذیری اکسیژن با روغن هیدرولیک، خطر انفجار مرگبار به همراه دارد.
  • فراوانی و قیمت مناسب: نیتروژن به راحتی در دسترس و نسبتاً ارزان است.

۴. علائم خرابی یا نیاز به سرویس سوپاپ گاز

  • کاهش محسوس قدرت چکش: این اولین و شایع‌ترین علامت است. اگر چکش شما “بی‌جان” شده و ضربات ضعیفی می‌زند، به احتمال زیاد فشار گاز آن کم شده است.
  • نشت گاز: اگر پس از باز کردن درپوش سوپاپ، صدای “هیس” ضعیفی می‌شنوید یا با استفاده از کف صابون در اطراف سوپاپ حباب مشاهده می‌کنید، سوپاپ یا اورینگ‌های آن خراب شده و نیاز به تعویض دارد.
  • عدم توانایی در نگه داشتن شارژ: اگر چکش را شارژ می‌کنید اما پس از مدت کوتاهی (چند ساعت یا یک روز) دوباره قدرتش کم می‌شود، به احتمال قوی نشتی از سوپاپ گاز یا از سیل‌های اصلی سرسیلندر (Back Head Seals) وجود دارد.

۵. فرآیند شارژ گاز و نکات ایمنی

شارژ گاز یک فرآیند تخصصی است و باید توسط فرد آموزش‌دیده و با تجهیزات مناسب انجام شود.

  • تجهیزات مورد نیاز:
  1. کپسول گاز نیتروژن خالص (گرید صنعتی).
  2. کیت شارژ گاز چکش هیدرولیک: این کیت شامل رگولاتور فشار، شلنگ فشار قوی، گیج فشارسنج دقیق و رابط مخصوص برای اتصال به سوپاپ گاز است.
  3. جدول فشار گاز: هر مدل چکش (مانند سوسان SB81, SB100, SB121) فشار گاز استاندارد خود را دارد که در دفترچه راهنمای آن ذکر شده است. فشار کمتر یا بیشتر از حد استاندارد، عملکرد چکش را مختل کرده و می‌تواند به آن آسیب بزند.
  • مراحل کلی شارژ:
  1. درپوش محافظ سوپاپ را باز کنید.
  2. موتور بیل مکانیکی را خاموش کرده و فشار هیدرولیک را با حرکت دادن جوی استیک‌ها تخلیه کنید.
  3. کیت شارژ را به سوپاپ و کپسول نیتروژن متصل کنید.
  4. با باز کردن آرام شیر کپسول و تنظیم رگولاتور، فشار را به آرامی تا حد استاندارد مشخص شده در دفترچه راهنما بالا ببرید.
  5. پس از رسیدن به فشار مطلوب، شیرها را بسته و کیت را جدا کنید.
  6. با کف صابون، عدم وجود نشتی را بررسی کنید.
  7. درپوش محافظ سوپاپ را محکم ببندید.

نتیجه‌گیری:

سوپاپ گاز یک قطعه کوچک اما حیاتی برای عملکرد صحیح و قدرتمند چکش هیدرولیک است. این سوپاپ وظیفه حفظ “انباره انرژی” گازی چکش را بر عهده دارد. بررسی دوره‌ای، اطمینان از عدم نشتی و تنظیم دقیق فشار گاز نیتروژن از طریق این سوپاپ، نقش مستقیمی در راندمان، طول عمر و کاهش هزینه‌های عملیاتی چکش هیدرولیک ایفا می‌کند.
