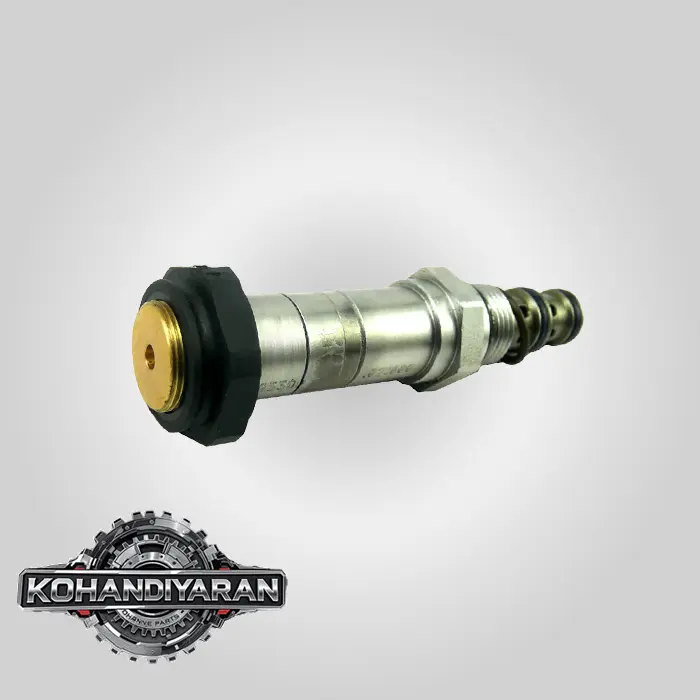

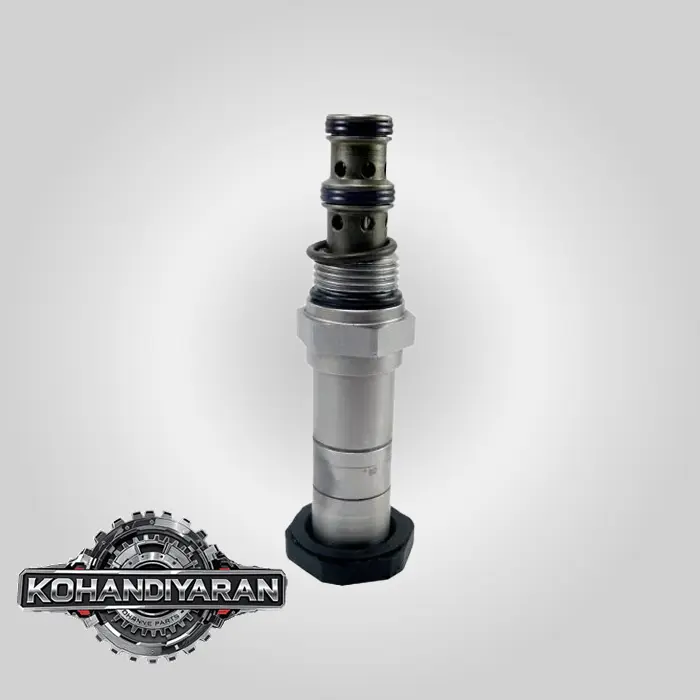

سنولوئید قفل ادوات بیل مکانیکی زوم لاین

تومان3.500.000

سنولوئید قفل ادوات بیل مکانیکی زوم لاین

نام کالا : سنولوئید قفل ادوات بیل مکانیکی زوم لاین

مدل دستگاه : زوم لاین 230

ساخت کشور : چین

وزن : 1 کیلوگرم

ابعاد بسته بندی : 10 * 4 * 4 سانتی متر

جنس کالا : آلیاژ فلزی

Category: Tag:
توضیحات

سنولوئید قفل ادوات بیل مکانیکی زوم لاین

عالی. به یک موضوع بسیار مهم در زمینه ایمنی و عملکرد بیل‌های مکانیکی پرداختید. **”سولنوئید قفل ادوات” (Attachment Lock Solenoid)** که در بیل‌های زوم‌لاین و سایر برندها به آن **”شیر برقی قفل کن کوئیک کوپلر” (Quick Coupler Lock Solenoid Valve)** یا **”شیر برقی قفل کن باکت” (Bucket Lock Solenoid Valve)** نیز گفته می‌شود، یک قطعه ایمنی حیاتی است.

این قطعه وظیفه کنترل هیدرولیکی پین‌ها یا جک‌هایی را بر عهده دارد که باکت (یا هر ادوات دیگری مانند چکش، قیچی و غیره) را به انتهای بازوی بیل (Stick) متصل و قفل می‌کنند. عملکرد نادرست این سولنوئید می‌تواند منجر به حوادث بسیار خطرناک، مانند جدا شدن ناگهانی باکت حین کار شود.

—سنولوئید قفل ادوات بیل مکانیکی زوم لاین

### **تحلیل جامع و دقیق سولنوئید قفل ادوات در بیل مکانیکی زوم‌لاین (Zoomlion)**

#### **۱. وظیفه اصلی و فرآیند عملکرد**

وظیفه اصلی این سولنوئید، تبدیل یک سیگنال الکتریکی از کنترلر یا سوئیچ اپراتور به یک عمل هیدرولیکی است. این فرآیند به دو صورت انجام می‌شود: **قفل کردن** و **باز کردن** ادوات.

* **فرآیند قفل کردن (Locking):**
1. پس از نصب باکت روی کوپلر، اپراتور دکمه یا سوئیچ قفل را در کابین فشار می‌دهد.
2. این عمل یک سیگنال الکتریکی به **کنترلر اصلی دستگاه (VECU/MCU)** ارسال می‌کند.
3. کنترلر، پس از تأیید شرایط ایمنی (مانند فشار هیدرولیک مناسب)، یک ولتاژ (معمولاً $24$ ولت) به بوبین (Coil) سولنوئید قفل ارسال می‌کند.
4. میدان مغناطیسی ایجاد شده در بوبین، اسپول (Spool) یا سنبه داخلی شیر برقی را حرکت می‌دهد.
5. این حرکت، مسیر عبور روغن هیدرولیک فشار بالا را به سمت **”جک قفل کن” (Locking Cylinder)** کوئیک کوپلر باز می‌کند.
6. فشار روغن، پین‌های قفل‌کننده را به داخل سوراخ‌های موجود روی گوشواره‌های باکت رانده و آن را به طور کاملاً ایمن در جای خود محکم می‌کند.

* **فرآیند باز کردن (Unlocking):**
1. اپراتور دکمه یا سوئیچ باز کردن را (که اغلب نیاز به نگه داشتن چند ثانیه‌ای برای ایمنی دارد) فشار می‌دهد.
2. کنترلر یک سیگنال الکتریکی به **سولنوئید باز کردن** (که می‌تواند همان سولنوئید قفل در جهتی دیگر یا یک سولنوئید مجزا باشد) ارسال می‌کند.
3. اسپول شیر برقی در جهت مخالف حرکت کرده و مسیر روغن را به سمت دیگر جک قفل کن باز می‌کند.
4. پین‌های قفل‌کننده به عقب کشیده شده و باکت آزاد می‌شود تا بتوان آن را تعویض کرد.سنولوئید قفل ادوات بیل مکانیکی زوم لاین

#### **۲. نوع، ساختار و محل نصب**

* **نوع سولنوئید:** این قطعه معمولاً یک **شیر برقی جهت‌دار (Directional Solenoid Valve)** است. در سیستم‌های ساده‌تر، ممکن است یک شیر تک‌بوبین (Single Solenoid) باشد که با فنر به حالت عادی (معمولاً حالت قفل) بازمی‌گردد. در سیستم‌های پیشرفته‌تر، از شیر دو-بوبین (Double Solenoid) برای عملکردهای قفل و باز کردن جداگانه استفاده می‌شود. این سولنوئیدها از نوع **Normally Closed (NC)** یا **Normally Open (NO)** بسته به طراحی سیستم ایمنی هستند.

* **ساختار:**
* **بوبین (Coil):** بخش الکتریکی که با دریافت ولتاژ، میدان مغناطیسی ایجاد می‌کند.
* **بدنه شیر (Valve Body):** بخش مکانیکی که دارای پورت‌های ورودی و خروجی روغن هیدرولیک و مجاری داخلی است.
* **اسپول یا سنبه (Spool/Armature):** قطعه فلزی متحرک داخلی که با نیروی مغناطیسی جابجا شده و مسیر روغن را باز یا بسته می‌کند.

* **محل نصب:** محل نصب این شیر برقی می‌تواند در چند نقطه مختلف باشد، اما معمولاً در جایی قرار دارد که دسترسی به آن برای تعمیر و نگهداری آسان باشد:
1. **روی خود کوئیک کوپلر:** در برخی مدل‌ها، بلوک شیر برقی مستقیماً روی بدنه کوئیک کوپلر نصب می‌شود.
2. **روی بازوی استیک (Stick):** متداول‌ترین حالت، نصب این شیر برقی روی بدنه استیک و نزدیک به محل اتصال کوپلر است. از این نقطه، شلنگ‌های هیدرولیک کوتاه به سمت جک قفل کن کوپلر می‌روند.
3. **در مجموعه شیرهای کنترل اصلی (Main Control Valve):** در برخی طراحی‌ها، سولنوئید به عنوان بخشی از بلوک کنترل اصلی در بدنه دستگاه قرار دارد و از آنجا شلنگ‌های بلند تا انتهای استیک کشیده می‌شوند.

#### **۳. علائم خرابی سولنوئید قفل ادوات**

خرابی این قطعه می‌تواند به مشکلات عملکردی و ایمنی جدی منجر شود:

* **باکت قفل نمی‌شود:**
* **علت الکتریکی:** شایع‌ترین مشکل. بوبین سولنوئید سوخته، اتصال کوتاه شده یا قطعی در سیم‌کشی وجود دارد. در نتیجه با فشار دادن دکمه قفل، هیچ اتفاقی نمی‌افتد.
* **علت مکانیکی:** اسپول داخلی شیر به دلیل آلودگی روغن (براده فلز) یا فرسودگی گیر کرده و حرکت نمی‌کند.

* **باکت از حالت قفل آزاد نمی‌شود:**
* **علت الکتریکی:** سیگنال الکتریکی برای باز کردن به بوبین نمی‌رسد یا بوبین مربوط به عملکرد “باز کردن” سوخته است.
* **علت مکانیکی:** اسپول در حالت “قفل” گیر کرده است.
* **علت هیدرولیکی:** فشار در مسیر قفل به دلیل نقص شیر، به دام افتاده است.سنولوئید قفل ادوات بیل مکانیکی زوم لاین

* **عملکرد متناوب (گاهی کار می‌کند و گاهی نه):**
* اغلب به دلیل اتصال ضعیف در کانکتور الکتریکی سولنوئید، آسیب‌دیدگی سیم‌کشی یا مشکل در رله مربوطه است.

* **روشن شدن چراغ هشدار یا نمایش کد خطا در مانیتور:**
* کنترلر دستگاه، مدار الکتریکی سولنوئید را نظارت می‌کند. در صورت تشخیص مدار باز (Open Circuit) یا اتصال کوتاه (Short Circuit)، یک کد خطا روی مانیتور کابین نمایش داده می‌شود و ممکن است یک آلارم صوتی نیز فعال شود.

#### **۴. عیب‌یابی و تست (به ترتیب اولویت)**

1. **بررسی‌های چشمی و اولیه:**
* **کانکتور الکتریکی:** اولین و ساده‌ترین قدم. کانکتور متصل به بوبین سولنوئید را بررسی کنید. آیا شل، سولفاته، خیس یا آسیب‌دیده است؟ آن را جدا کرده، تمیز کنید و دوباره محکم وصل کنید.
* **سیم‌کشی:** سیم‌هایی که به سولنوئید می‌روند را از نظر بریدگی، لهیدگی یا ساییدگی به بدنه فلزی بررسی کنید.

2. **تست الکتریکی با مولتی‌متر:**
* **تست ولتاژ (تست دینامیک):** کانکتور را متصل نگه دارید. پراب‌های مولتی‌متر را به پشت کانکتور (Back-probing) وصل کنید. از یک نفر بخواهید دکمه قفل/باز کردن را فشار دهد. باید برای لحظه‌ای ولتاژ $24V$ (یا $12V$ در سیستم‌های قدیمی‌تر) را روی مولتی‌متر مشاهده کنید. اگر ولتاژ وجود ندارد، مشکل از کنترلر، رله یا سیم‌کشی قبل از سولنوئید است.
* **تست مقاومت بوبین (تست استاتیک):** کانکتور را جدا کنید. مولتی‌متر را روی حالت اهم (Ω) قرار دهید و مقاومت دو پایه بوبین را اندازه بگیرید. باید یک مقاومت مشخص (مثلاً بین $20$ تا $50$ اهم، بسته به مدل) نشان دهد.
* **مقاومت بی‌نهایت (OL):** بوبین از داخل قطع شده و سوخته است -> **باید تعویض شود.**
* **مقاومت صفر یا خیلی کم:** بوبین اتصال کوتاه کرده است -> **باید تعویض شود.**

3. **تست عملکرد مکانیکی (در صورت اطمینان از بخش الکتریکی):**
* **تست دستی (Manual Override):** بسیاری از این شیرهای برقی یک پین یا دکمه کوچک برای فعال‌سازی دستی دارند. با استفاده از یک ابزار باریک، آن را فشار دهید. اگر با فشار دادن آن، جک کوپلر عمل کرد، یعنی بخش مکانیکی شیر سالم است و مشکل قطعاً الکتریکی است.
* **تست با منبع تغذیه خارجی:** می‌توان بوبین را جداگانه با یک منبع $24V$ تست کرد تا از عملکرد آن مطمئن شد. **(این کار نیاز به مهارت دارد تا از آسیب به بوبین جلوگیری شود).**

**نکته بسیار مهم ایمنی:**
همیشه قبل از کار روی سیستم کوئیک کوپلر، باکت را روی زمین در یک موقعیت کاملاً پایدار قرار دهید و موتور را خاموش کنید. هرگز هنگام باز یا بسته بودن پین‌های قفل، دست یا اعضای بدن خود را نزدیک مکانیزم کوپلر قرار ندهید.سنولوئید قفل ادوات بیل مکانیکی زوم لاین

**خلاصه:**
سولنوئید قفل ادوات در بیل زوم‌لاین، یک شیر برقی $24$ ولتی است که با کنترل جریان هیدرولیک، مکانیزم قفل/آزاد کردن باکت را فعال می‌کند. خرابی آن معمولاً به دلیل سوختن بوبین، اتصالات ضعیف یا گیر کردن مکانیکی اسپول رخ می‌دهد و علائم آن شامل قفل نشدن یا آزاد نشدن باکت و نمایش کد خطا است. عیب‌یابی آن با بررسی کانکتور، تست ولتاژ و اندازه‌گیری مقاومت بوبین انجام می‌شود.
