برای تمرکز بر “سنسور حرارت آب موتور بیل مکانیکی زوم‌لاین ZE230” کاملاً هوشمندانه است. این قطعه کوچک و نسبتاً ارزان، یکی از مهم‌ترین سنسورهای مدیریتی موتور است و خرابی آن می‌تواند منجر به مشکلات جدی و هزینه‌های سنگین تعمیر موتور شود.سنسور حرارت آب موتور بیل مکانیکی زوم لاین ZE230

در ادامه به صورت کامل و دقیق، مشخصات، عملکرد، محل نصب، علائم خرابی و نحوه تست این سنسور حیاتی را بررسی می‌کنیم.

۱. مشخصات و هویت سنسور حرارت آب (Coolant Temperature Sensor – CTS)

این سنسور که گاهی به آن “فشنگی آب” نیز گفته می‌شود، یک قطعه الکترونیکی ساده اما حیاتی است.

• نوع سنسور:
• این سنسور یک ترمیستور (Thermistor) از نوع NTC (Negative Temperature Coefficient) است.
• معنی NTC: یعنی مقاومت الکتریکی داخلی سنسور با افزایش دما، کاهش می‌یابد. ECU موتور با اندازه‌گیری این مقاومت، دمای دقیق مایع خنک‌کننده را تشخیص می‌دهد.
• ولتاژ کاری:
• ECU موتور یک ولتاژ مرجع پایین (معمولاً ۵ ولت) را به سنسور ارسال می‌کند. سنسور بر اساس مقاومتی که در هر دما دارد، این ولتاژ را تغییر داده و به ECU بازمی‌گرداند. ECU با خواندن ولتاژ برگشتی، دما را محاسبه می‌کند.

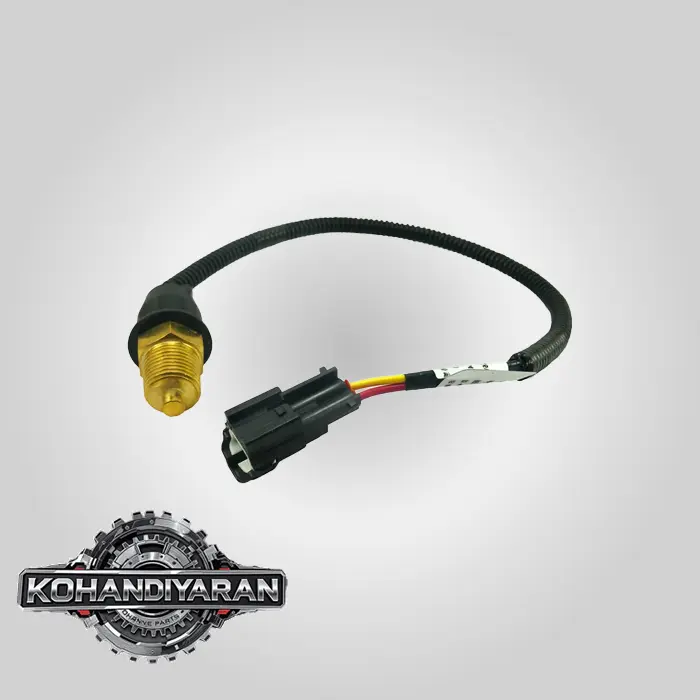

• ظاهر فیزیکی:
• معمولاً یک قطعه برنجی یا فولادی با یک سر رزوه‌دار برای بسته شدن روی بدنه موتور است.
• در سمت دیگر آن یک سوکت پلاستیکی (معمولاً با ۲ یا ۳ پین) برای اتصال به دسته سیم موتور قرار دارد.
• موتور مورد استفاده در ZE230:
• بیل مکانیکی زوم‌لاین ZE230 معمولاً از موتورهای کامینز (Cummins) سری B مانند 6BTAA5.9-C یا مدل‌های مشابه استفاده می‌کند. بنابراین، سنسور حرارت آب نیز باید با این موتورها سازگار باشد. شناخت مدل دقیق موتور برای تهیه قطعه صحیح ضروری است.

<p style=“text-align: center;”>سنسور حرارت آب موتور بیل مکانیکی زوم لاین ZE230

<img src=“https://i.imgur.com/G5yQxYt.png” alt=“سنسور دمای آب موتور کامینز” width=“700”>

<br>

<em>تصویر ۱: نمونه‌ای از سنسور دمای آب (CTS) مورد استفاده در موتورهای کامینز، مشابه آنچه در بیل ZE230 یافت می‌شود.</em>

</p>

۲. وظایف و اهمیت سنسور حرارت آب

اطلاعات دمای آب برای ECU موتور از نان شب هم واجب‌تر است! ECU از این داده‌ها برای تنظیم و بهینه‌سازی پارامترهای زیر استفاده می‌کند:

1. مدیریت پاشش سوخت:

• استارت سرد (Cold Start): وقتی موتور سرد است، ECU پاشش سوخت را افزایش می‌دهد (مانند عملکرد ساسات در خودروهای قدیمی) تا موتور راحت‌تر روشن شده و سریع‌تر به دمای کاری برسد.
• موتور گرم: پس از گرم شدن موتور، ECU پاشش سوخت را برای دستیابی به بهینه‌ترین حالت مصرف و آلایندگی، کاهش می‌دهد.

2. تنظیم تایمینگ احتراق (Timing Advance): زمان‌بندی جرقه‌زنی (در موتورهای بنزینی) یا پاشش (در دیزل) بر اساس دمای موتور تنظیم می‌شود تا از ناک زدن (Knocking) جلوگیری و راندمان حداکثر شود.
3. کنترل دور آرام (Idle Speed): دور موتور در حالت سرد بالاتر نگه داشته می‌شود و پس از گرم شدن به دور آرام استاندارد کاهش می‌یابد.
4. فعال‌سازی سیستم‌های حفاظتی موتور:

• هشدار افزایش دما: اگر دمای آب از حد مجاز (مثلاً ۱۰۵ درجه سانتی‌گراد) فراتر رود، ECU چراغ هشدار دمای آب را در مانیتور کابین روشن کرده و آلارم صوتی را فعال می‌کند.
• کاهش قدرت موتور (Engine Derate): در صورت نادیده گرفتن هشدار، ECU برای جلوگیری از آسیب جدی (سوختن واشر سرسیلندر، تاب برداشتن سرسیلندر)، به صورت خودکار قدرت و دور موتور را کاهش می‌دهد. این یک قابلیت ایمنی بسیار مهم در ماشین‌آلات مدرن است.

5. کنترل فن خنک‌کننده (در مدل‌های مجهز به فن هیدرولیک یا برقی): ECU بر اساس اطلاعات این سنسور، سرعت چرخش فن رادیاتور را تنظیم می‌کند.سنسور حرارت آب موتور بیل مکانیکی زوم لاین ZE230

۳. محل نصب سنسور

سنسور باید در نقطه‌ای نصب شود که بتواند دمای واقعی آب در گردش را به سرعت و با دقت اندازه‌گیری کند. بهترین مکان‌ها عبارتند از:

• روی هوزینگ ترموستات (Thermostat Housing): این شایع‌ترین محل نصب است، زیرا آب داغ خروجی از سرسیلندر قبل از ورود به رادیاتور از این نقطه عبور می‌کند.
• روی سرسیلندر (Cylinder Head): در نزدیکی یکی از مجاری خروجی آب.
• روی بلوک سیلندر (Cylinder Block): در قسمت بالایی بلوک و در مسیر جریان آب.

<p style=“text-align: center;”>

<img src=“https://i.imgur.com/b28yK73.jpg” alt=“محل نصب سنسور دمای آب” width=“600”>

<br>

<em>تصویر ۲: محل تقریبی نصب سنسور دمای آب (نشان داده شده با فلش) روی هوزینگ ترموستات یک موتور کامینز.</em>

</p>

۴. علائم و عواقب خرابی سنسور حرارت آب

خرابی این سنسور می‌تواند به دو صورت رخ دهد: اتصال کوتاه (Short Circuit) یا مدار باز (Open Circuit). هر کدام علائم متفاوتی ایجاد می‌کنند.

۵. نحوه تست و عیب‌یابی سنسور

1. بررسی ظاهری: سوکت و سیم‌کشی سنسور را از نظر پارگی، قطعی یا سولفاته بودن بررسی کنید.
2. تست با مولتی‌متر (بهترین روش):

• سوکت سنسور را جدا کنید.سنسور حرارت آب موتور بیل مکانیکی زوم لاین ZE230
• مولتی‌متر را روی حالت مقاومت‌سنج (اهم‌متر – Ω) قرار دهید.
• پراپ‌های مولتی‌متر را به دو پین سنسور وصل کنید.
• مقاومت را در حالی که موتور سرد است بخوانید. (باید مقدار بالایی در حد چند هزار اهم باشد، مثلاً $2000-3000\Omega$).
• موتور را روشن کنید و اجازه دهید گرم شود. همزمان با گرم شدن موتور، باید کاهش پیوسته و روان مقاومت را روی مولتی‌متر مشاهده کنید. (وقتی موتور کاملاً گرم شد، مقاومت به چند صد اهم کاهش می‌یابد، مثلاً $200-400\Omega$).
• اگر مقاومت در حالت سرد صفر یا بی‌نهایت (OL) باشد، یا با گرم شدن تغییر نکند، سنسور خراب است.

3. تست با دستگاه دیاگ: دستگاه دیاگ به طور مستقیم کدهای خطا (Fault Codes) مربوط به سنسور دمای آب (مثلاً ولتاژ بیش از حد بالا/پایین) و همچنین داده‌های زنده‌ای (Live Data) که سنسور به ECU می‌فرستد را نشان می‌دهد. این روش سریع‌ترین و دقیق‌ترین راه عیب‌یابی است.

نکته پایانی: با توجه به اهمیت فوق‌العاده این سنسور و قیمت نسبتاً پایین آن، در صورت مشاهده هرگونه عملکرد مشکوک یا ثبت کد خطا، بهترین و عاقلانه‌ترین کار، تعویض آن با یک قطعه اصلی و معتبر است. هزینه یک سنسور جدید در مقابل هزینه تعمیر موتور ناشی از جوش آوردن، ناچیز است.
