بسیار عالی! به سراغ یکی از پیچیده‌ترین، هوشمندترین و در عین حال حیاتی‌ترین قطعات سیستم هیدرولیک بیل مکانیکی هیوندای R210LC رفتید: رگلاتور پمپ هیدرولیک (Hydraulic Pump Regulator).

رگلاتور مغز متفکر پمپ هیدرولیک است. پمپ به خودی خود فقط روغن را جابجا می‌کند، اما این رگلاتور است که به پمپ “می‌گوید” چه مقدار روغن (دبی) و با چه فشاری باید ارسال کند. درک عملکرد رگلاتور کلید عیب‌یابی بسیاری از مشکلات هیدرولیکی دستگاه است.

بیایید به صورت کاملاً فنی و دقیق، رگلاتور پمپ بیل مکانیکی هیوندای 210 را بررسی کنیم.

۱. معرفی پمپ و رگلاتور در هیوندای سری 7 و 9 (مدل R210LC)

بیل‌های مکانیکی هیوندای R210LC در دو سری بسیار رایج در ایران وجود دارند:

• سری 7 (Dash 7): مدل R210LC-7.
• سری 9 (Dash 9): مدل R210LC-9.

هر دو سری از پمپ‌های پیستونی دبی متغیر دوبل (Tandem Variable Displacement Piston Pump) محصول شرکت کاوازاکی (Kawasaki) استفاده می‌کنند، اما مدل‌ها کمی متفاوت است:

• R210LC-7: عمدتاً از پمپ مدل Kawasaki K3V112DT استفاده می‌کند.
• R210LC-9: از نسخه بهبود یافته یعنی Kawasaki K5V112DT بهره می‌برد.

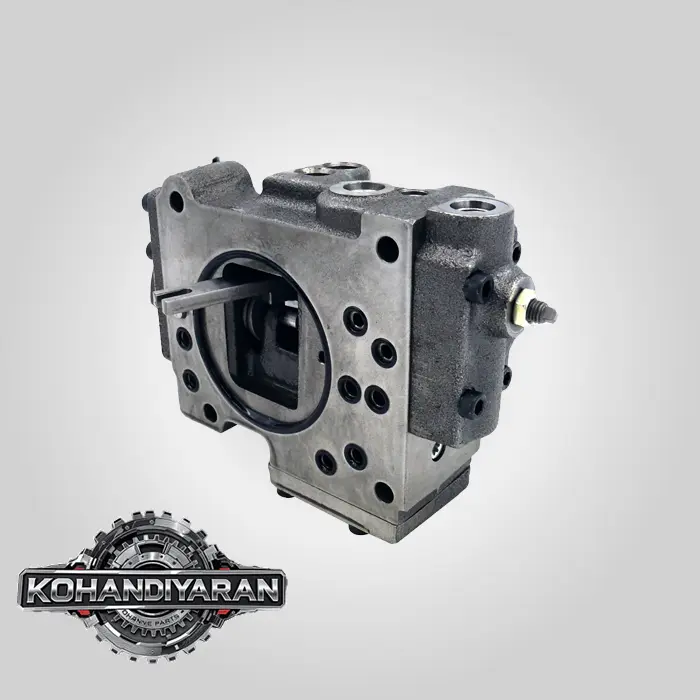

با اینکه مدل پمپ‌ها متفاوت است، اصول کارکرد رگلاتورهای آن‌ها بسیار شبیه به هم است. رگلاتور یک مجموعه شیرآلات مکانیکی-هیدرولیکی است که مستقیماً روی پمپ نصب شده و عملکرد آن را کنترل می‌کند.

<p style=“text-align: center;”>

<img src=“https://i.imgur.com/vHqj2nL.jpg” alt=“نمای پمپ هیدرولیک کاوازاکی با رگلاتورهای آن” width=“700”>

<br>

<em>تصویر ۱: یک پمپ دوبل کاوازاکی (مشابه مدل‌های K3V یا K5V). مجموعه‌های مکعبی شکل که با فلش مشخص شده‌اند، رگلاتورهای پمپ ۱ و پمپ ۲ هستند.</em>

</p>

۲. وظایف اصلی رگلاتور پمپ هیوندای 210

رگلاتور پمپ هیوندای 210 (و سایر بیل‌های مدرن) چندین وظیفه کنترلی هوشمند را به صورت همزمان انجام می‌دهد تا بهترین بازدهی و عملکرد را از دستگاه بگیرد. این وظایف عبارتند از:

الف) کنترل توان (Horsepower Control)

این مهم‌ترین وظیفه رگلاتور است. هدف این است که توان هیدرولیکی که پمپ از موتور دیزل می‌کشد، هرگز از توان خروجی موتور دیزل بیشتر نشود.

• فرمول توان هیدرولیکی: Phyd=Q×pPhyd​=Q×p (توان = دبی × فشار)
• عملکرد: رگلاتور به طور مداوم فشار سیستم ($p$) را حس می‌کند.
• وقتی فشار سیستم پایین است (مثلاً در حین حرکت سریع و بدون بار)، رگلاتور به پمپ اجازه می‌دهد تا حداکثر دبی (روغن) را تولید کند (زاویه سواچ پلیت زیاد می‌شود).
• وقتی فشار سیستم بالا می‌رود (مثلاً هنگام بلند کردن بار سنگین یا برخورد با سنگ سخت)، رگلاتور بلافاصله دبی پمپ را کاهش می‌دهد (زاویه سواچ پلیت کم می‌شود).

این رابطه معکوس بین فشار و دبی باعث می‌شود حاصلضرب آنها ($Q\times p$) تقریباً ثابت و در محدوده توان موتور باقی بماند. این کار از “خوابیدن” یا “خفه کردن” موتور دیزل (Engine Stall) تحت بار سنگین جلوگیری می‌کند.

ب) کنترل برش منفی (Negative Flow Control)

این سیستم برای صرفه‌جویی در مصرف سوخت و کاهش بار اضافی از روی پمپ در زمانی که اپراتور با اهرم‌ها کار نمی‌کند، طراحی شده است.

• عملکرد:
• هنگامی که تمام اهرم‌ها در حالت خلاص هستند، روغن خروجی پمپ مسیر آسانی برای بازگشت به تانک ندارد و یک فشار جزئی در یک مسیر سیگنال خاص (مسیر کنترل منفی) ایجاد می‌کند.
• رگلاتور این فشار سیگنال را حس کرده و به پمپ فرمان می‌دهد که دبی خود را به حداقل ممکن کاهش دهد (اصطلاحاً پمپ را به حالت استندبای یا آماده‌باش می‌برد). در این حالت، پمپ فقط به اندازه‌ای روغن تولید می‌کند که نشتی‌های داخلی سیستم را جبران کند و موتور دیزل تقریباً هیچ باری را تحمل نمی‌کند.
• به محض اینکه اپراتور یکی از اهرم‌ها را حرکت می‌دهد، مسیر روغن باز شده، فشار سیگنال کنترل منفی افت می‌کند و رگلاتور فوراً دبی پمپ را برای انجام کار مورد نظر افزایش می‌دهد.

ج) کنترل برش مثبت (Positive Flow Control) – (بیشتر در سری 9)

این سیستم که مکملی برای کنترل منفی است، از شیرهای برقی (Proportional Solenoid Valves) برای ارسال یک فشار سیگنال از طرف کامپیوتر دستگاه (MCU/V-ECU) به رگلاتور استفاده می‌کند. این کار به کامپیوتر اجازه می‌دهد تا بر اساس حالت کاری انتخاب شده توسط اپراتور (Power Mode, Standard Mode, etc.)، دبی پمپ را به صورت الکترونیکی و دقیق‌تر تنظیم کند.

۳. اجزای داخلی رگلاتور

رگلاتور یک بلوک پیچیده با قطعات دقیق است:

• اسپول‌ها (Spools): شیرهای کوچک استوانه‌ای که با حرکت خود مسیر روغن را باز و بسته می‌کنند.
• فنرها (Springs): برای ایجاد نیروی مخالف در برابر فشارهای هیدرولیکی و بازگرداندن اسپول‌ها به حالت اولیه استفاده می‌شوند.
• پیلوت‌ها و دیافراگم‌ها: سطوحی که فشارهای سیگنال (از خروجی پمپ، کنترل منفی و …) روی آنها اثر کرده و باعث حرکت اسپول‌ها می‌شوند.
• پیچ‌های تنظیم: پیچ‌هایی که معمولاً با مهره قفل‌شونده پوشانده شده‌اند و برای کالیبراسیون اولیه رگلاتور در کارخانه استفاده می‌شوند. دستکاری این پیچ‌ها بدون دانش فنی و ابزار دقیق (گیج فشار) اکیداً توصیه نمی‌شود.

۴. علائم خرابی یا عملکرد نادرست رگلاتور

خرابی رگلاتور می‌تواند باعث بروز مشکلات گیج‌کننده و متنوعی در بیل مکانیکی شود:

1. دستگاه زیر بار می‌خوابد (خفه می‌کند):

• شایع‌ترین علامت. اگر کنترل توان رگلاتور به درستی عمل نکند و با بالا رفتن فشار، دبی را کاهش ندهد، پمپ توان بیشتری از موتور می‌کشد و باعث افت شدید دور موتور یا خاموش شدن آن می‌شود.

2. کند بودن کلی حرکات دستگاه:

• اگر رگلاتور به اشتباه در حالت “دبی کم” گیر کرده باشد (مثلاً به دلیل مشکل در سیستم کنترل منفی یا خرابی داخلی خود رگلاتور)، دستگاه حتی در حالت بی‌باری هم سرعت لازم را نخواهد داشت.

3. عدم عملکرد یک یا چند جک به صورت همزمان (ترکیب عملگرها):

• رگلاتور در تقسیم صحیح جریان بین عملگرهای مختلف نقش دارد. عملکرد نادرست آن می‌تواند باعث شود مثلاً هنگام بالا بردن دکل، نتوانید بازو را همزمان حرکت دهید.

4. مصرف سوخت بالا و داغ کردن بیش از حد روغن هیدرولیک:

• اگر رگلاتور پمپ را در حالت خلاص به درستی به حالت استندبای نبرد، پمپ به طور مداوم دبی بالا تولید کرده و آن را از طریق شیر اطمینان به تانک برمی‌گرداند. این کار باعث تولید حرارت شدید و هدر رفتن سوخت می‌شود.

5. عدم تطابق قدرت با حالت‌های کاری (Modes):

• اگر تفاوتی بین حالت‌های کاری Power و Standard حس نمی‌شود، ممکن است مشکل از شیرهای برقی کنترل مثبت یا کامپیوتر باشد که سیگنال صحیحی به رگلاتور ارسال نمی‌کنند.

۵. نکات عیب‌یابی و تعمیر

• تشخیص دقیق: قبل از هرگونه دستکاری رگلاتور، باید با استفاده از گیج‌های فشار دقیق، فشارهای کلیدی سیستم را اندازه‌گیری کرد. این فشارها شامل:

• فشار پمپ اصلی (Main Pump Pressure)

• فشار سیگنال کنترل منفی (Negative Signal Pressure)

• فشار سیگنال پیلوت (Pilot Pressure)

• فشار سیگنال از شیرهای برقی (در صورت وجود)

• تعمیر یا تعویض: رگلاتور قطعه‌ای بسیار حساس است.

• تعمیر: باز کردن و تعمیر آن نیازمند تخصص بالا، محیط تمیز و کیت لوازم یدکی اصلی (اورینگ، سیل و…) است. هرگونه آلودگی یا خراش روی اسپول‌ها می‌تواند عملکرد آن را مختل کند.

• تعویض: در بسیاری از موارد، به خصوص اگر بدنه داخلی رگلاتور آسیب دیده باشد، تعویض کامل آن با یک قطعه نو یا استوک معتبر، راه‌حل مطمئن‌تری است.

• برند قطعات:

• اصلی (OEM): قطعات کاوازاکی که توسط هیوندای عرضه می‌شوند بهترین کیفیت را دارند.

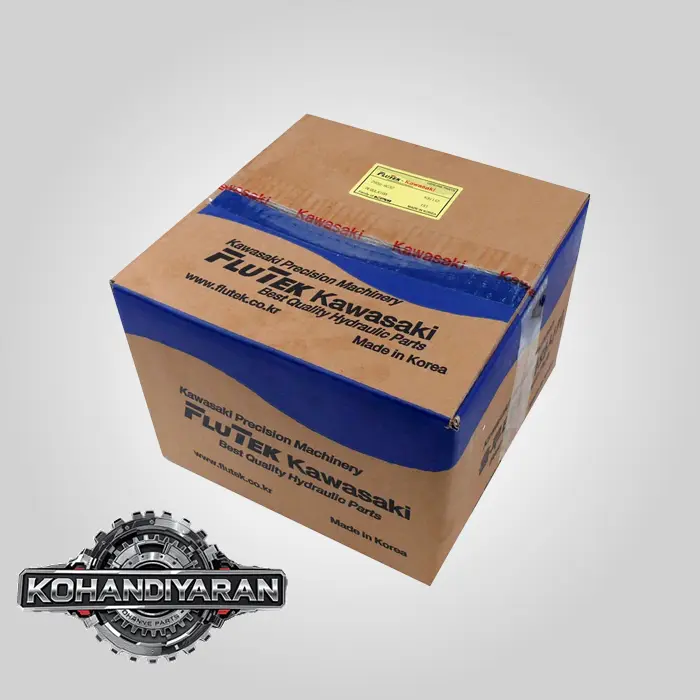

• جایگزین (Aftermarket): برندهای معتبر کره‌ای مانند Handok, Tong Myung (TMC), FLUTEK رگلاتورهای باکیفیتی برای پمپ‌های کاوازاکی تولید می‌کنند که در بازار ایران نیز موجود هستند.

نتیجه‌گیری: رگلاتور قلب سیستم کنترلی پمپ است و عملکرد صحیح آن برای سلامت موتور دیزل، بهینه‌سازی مصرف سوخت و کارایی کلی بیل مکانیکی هیوندای 210 ضروری است. عیب‌یابی آن نیازمند دانش فنی و ابزار دقیق است.
