رگلاتور سوخت لودر ولوو L90F

بسیار عالی. انتخاب شما، **”رگلاتور سوخت لودر ولوو L90F”**، ما را مستقیماً به قلب یکی از پیشرفته‌ترین و قابل اعتمادترین موتورهای دیزل صنعتی جهان، یعنی موتور **ولوو (Volvo D6E)**، می‌برد. این موتور که در لودر L90F استفاده شده، مجهز به سیستم سوخت‌رسانی بسیار دقیق **کامان ریل (Common Rail)** است.رگلاتور سوخت لودر ولوو L90F

مهم‌ترین نکته‌ای که در همین ابتدا باید روشن شود این است:

**در موتور D6E لودر L90F، قطعه‌ای به نام “رگلاتور سوخت” به شکل سنتی (مانند رگلاتورهای مکانیکی قدیمی) وجود ندارد.**

در عوض، کنترل فشار سوخت توسط یک سیستم الکترونیکی هوشمند و دو قطعه کلیدی انجام می‌شود. بیایید این سیستم را به طور کامل و دقیق کالبدشکافی کنیم.

—

### **تحلیل جامع سیستم کنترل فشار سوخت در لودر ولوو L90F (موتور Volvo D6E)**

سیستم سوخت‌رسانی این موتور از نوع **Common Rail High-Pressure** است. در این سیستم، فشار سوخت به صورت مرکزی در یک ریل مشترک (Common Rail) تا مقادیر بسیار بالا (تا $1600$ بار یا حدود $23,000$ PSI) تولید و ذخیره می‌شود و سپس توسط انژکتورهای الکترونیکی به داخل سیلندرها پاشیده می‌شود.

کنترل این فشار عظیم و متغیر، وظیفه اصلی سیستمی است که جایگزین “رگلاتور سوخت” سنتی شده است. این کنترل توسط دو جزء اصلی صورت می‌گیرد:

1. **واحد اندازه‌گیری سوخت (Fuel Metering Unit – MPROP / IMV):** این قطعه، *کنترل‌کننده اصلی فشار ریل* است.
2. **شیر اطمینان فشار ریل (Rail Pressure Relief Valve):** این قطعه، *محافظ سیستم در برابر فشار بیش از حد* است.

بیایید هرکدام را به تفصیل بررسی کنیم.رگلاتور سوخت لودر ولوو L90F

—

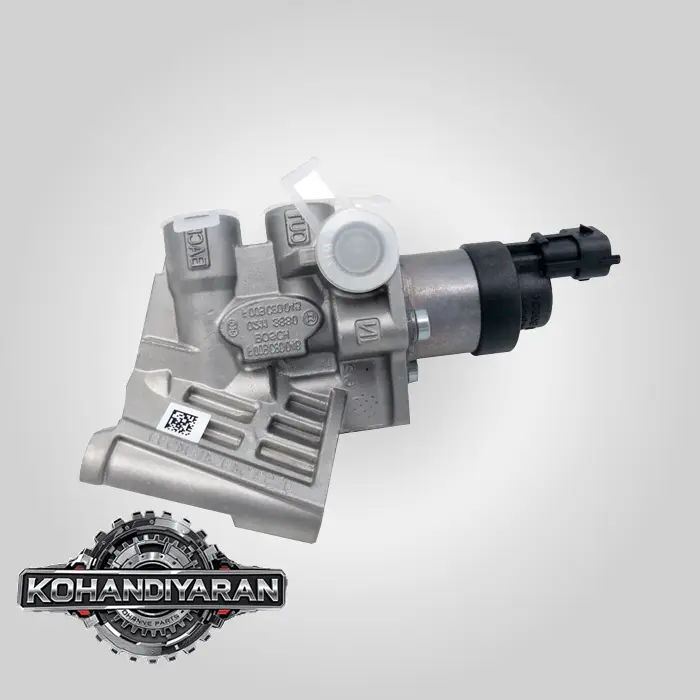

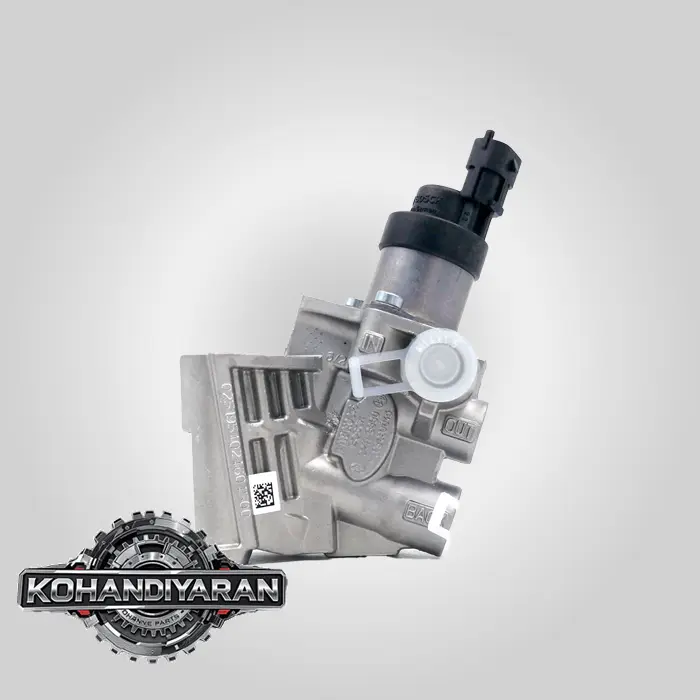

#### **۱. واحد اندازه‌گیری سوخت (Fuel Metering Unit – MPROP)**

این قطعه که معمولاً روی بدنه **پمپ فشار قوی (High-Pressure Fuel Pump)** نصب شده است، در واقع “شیر برقی کنترل ورودی پمپ” است. این قطعه، رگلاتور اصلی و مغز متفکر کنترل فشار در سیستم کامان ریل است.

* **نام‌های دیگر:**
* MPROP (Mengen-Proportionalventil – واژه آلمانی به معنی شیر تناسبی حجم)
* IMV (Inlet Metering Valve)
* FCA (Fuel Control Actuator)
* شیر کنترل حجم سوخت

* **محل نصب:** مستقیماً روی پمپ فشار قوی (که معمولاً از برند بوش Bosch مدل CP2 یا مشابه است) قرار دارد.

* **وظیفه اصلی:**
این قطعه به جای اینکه فشار سوخت را *پس از* تولید شدن در خروجی پمپ کنترل کند (که باعث اتلاف انرژی زیادی می‌شود)، میزان سوخت ورودی به داخل پمپ فشار قوی را کنترل می‌کند. به عبارت ساده‌تر، **فقط به اندازه‌ای سوخت به پمپ اجازه ورود می‌دهد که برای تولید فشار مورد نیاز ECU در آن لحظه، کافی باشد.**

* **نحوه عملکرد:**
1. **سنسور فشار ریل (Rail Pressure Sensor):** این سنسور که روی ریل سوخت مشترک نصب شده، به طور مداوم فشار داخل ریل را اندازه‌گیری کرده و به واحد کنترل موتور (ECU) گزارش می‌دهد.
2. **واحد کنترل موتور (ECU):** ای‌سی‌یو بر اساس پارامترهای مختلفی مانند دور موتور، بار روی موتور (موقعیت پدال گاز)، دمای موتور و…، فشار ایده‌آل ریل را در هر لحظه محاسبه می‌کند.
3. **فرمان به MPROP:** ای‌سی‌یو فشار واقعی (از سنسور) را با فشار ایده‌آل (محاسبه شده) مقایسه می‌کند. سپس یک سیگنال الکتریکی از نوع **PWM (Pulse Width Modulation)** به شیر MPROP ارسال می‌کند.
4. **عملکرد MPROP:** این شیر برقی با دریافت سیگنال PWM، دریچه ورودی سوخت به پمپ فشار قوی را باز یا بسته می‌کند.
* **نیاز به فشار بیشتر:** ای‌سی‌یو عرض پالس سیگنال را تغییر می‌دهد تا MPROP مسیر را بیشتر باز کند، سوخت بیشتری وارد پمپ شده و فشار ریل افزایش یابد.
* **نیاز به فشار کمتر:** ای‌سی‌یو عرض پالس را طوری تغییر می‌دهد که MPROP مسیر را تنگ‌تر کند، سوخت کمتری وارد پمپ شده و فشار ریل کاهش یابد.رگلاتور سوخت لودر ولوو L90F

**این سیستم هوشمند باعث می‌شود پمپ فشار قوی بیهوده کار نکند، سوخت داغ نشود و راندمان کلی موتور به شدت افزایش یابد.**

—

#### **۲. شیر اطمینان فشار ریل (Rail Pressure Relief Valve)**

این قطعه یک شیر مکانیکی-فنر دار است که برای ایمنی در انتهای ریل سوخت مشترک نصب می‌شود.

* **وظیفه:**
این یک رگلاتور مکانیکی پشتیبان است. وظیفه آن کنترل فشار در حالت عادی نیست، بلکه صرفاً **محافظت از سیستم در برابر فشار بیش از حد (Over-Pressure)** است. اگر به هر دلیلی (مانند خرابی MPROP یا خطای ECU) فشار داخل ریل از یک حد مشخص و بحرانی (مثلاً $1700-1800$ بار) فراتر رود، این شیر به صورت مکانیکی باز شده و سوخت اضافی را به مسیر برگشت سوخت هدایت می‌کند تا از ترکیدن ریل، لوله‌ها یا آسیب به انژکتورها جلوگیری کند.

* **نحوه عملکرد:**
این شیر توسط یک فنر بسیار قوی در حالت بسته نگه داشته می‌شود. هرگاه فشار سوخت در ریل بر نیروی این فنر غلبه کند، شیر باز می‌شود.

—

### **علائم خرابی و عیب‌یابی**

مشکلات مربوط به کنترل فشار سوخت در L90F معمولاً به یکی از این دو قطعه یا سنسور فشار ریل برمی‌گردد.

* **علائم خرابی MPROP (واحد اندازه‌گیری سوخت):**
1. **روشن نشدن موتور یا سخت روشن شدن:** اگر MPROP گیر کرده و مسیر سوخت را بسته باشد، فشار لازم در ریل برای استارت ایجاد نمی‌شود.
2. **کاهش شدید قدرت موتور (Loss of Power):** اگر MPROP نتواند به درستی باز شود، سوخت کافی برای تولید قدرت تحت بار به ریل نمی‌رسد.
3. **کارکرد نامنظم و نوسان دور موتور:** باز و بسته شدن نامنظم MPROP باعث نوسان شدید در فشار ریل و در نتیجه، کارکرد نامنظم موتور می‌شود.
4. **خاموش شدن ناگهانی موتور زیر بار:** وقتی ECU درخواست فشار بالا می‌کند و MPROP پاسخ نمی‌دهد، ECU ممکن است برای محافظت، موتور را خاموش کند.
5. **ثبت کد خطا (Fault Code):** ECU کدهای خطای مربوط به “انحراف فشار ریل” (Rail Pressure Deviation – Positive/Negative) را ثبت می‌کند.

* **علائم خرابی شیر اطمینان فشار ریل:**
1. **نشتی داخلی دائمی:** اگر شیر به دلیل فرسودگی یا وجود کثیفی، به درستی آب‌بندی نشود (حتی در فشارهای پایین‌تر)، مقداری از فشار ریل به طور مداوم به خط برگشت نشت می‌کند. این باعث می‌شود موتور در حالت درجا خوب کار کند اما زیر بار کم بیاورد، زیرا پمپ نمی‌تواند فشار را به حد مطلوب برساند.
2. **باز شدن در فشار پایین‌تر از حد مجاز:** ضعیف شدن فنر داخلی باعث می‌شود شیر زودتر از موعد باز شود و حداکثر قدرت موتور محدود گردد.
3. **ثبت کد خطا:** معمولاً کد خطای “Rail Pressure Too Low” یا “Rail Pressure Leakage Detected” ثبت می‌شود.

### **نتیجه‌گیری**

بنابراین، وقتی از “رگلاتور سوخت” در لودر ولوو L90F صحبت می‌کنیم، در واقع به یک **سیستم کنترل فشار هوشمند** اشاره داریم که اجزای اصلی آن عبارتند از:
* **مغز سیستم:** **ECU** (واحد کنترل موتور).
* **رگلاتور اصلی (عملگر):** **MPROP** یا واحد اندازه‌گیری سوخت روی پمپ فشار قوی.
* **محافظ مکانیکی:** **شیر اطمینان** روی ریل سوخت.
* **چشم سیستم:** **سنسور فشار ریل**.

این سیستم پیچیده، دقت پاشش سوخت، قدرت موتور و بهره‌وری مصرف سوخت را به سطحی می‌رساند که در سیستم‌های قدیمی‌تر ممکن نبود. عیب‌یابی آن نیز نیازمند ابزارهای تشخیصی (دیاگ) برای خواندن کدهای خطا و بررسی پارامترهای زنده (Live Data) مانند فشار واقعی و فشار مطلوب ریل است.رگلاتور سوخت لودر ولوو L90F
