یکی از پیچیده‌ترین و حیاتی‌ترین قطعات بیل مکانیکی چرخ لاستیکی هیوندای R170W-7 می‌رویم: روتاری گروپ (Rotary Group) که با نام‌های دیگری مانند سنتر جوینت (Center Joint)، مفصل گردان یا Swivel Joint نیز شناخته می‌شود.

این قطعه قلب تپنده انتقال قدرت هیدرولیک از شاسی بالایی (که می‌چرخد) به شاسی پایینی (که ثابت است و چرخ‌ها روی آن قرار دارند) می‌باشد.

۱. وظیفه و اهمیت روتاری گروپ (Center Joint) چیست؟

بدنه اصلی بیل مکانیکی (شامل کابین، موتور، پمپ‌ها و بوم) می‌تواند به صورت $360$ درجه بچرخد، در حالی که شاسی پایینی و چرخ‌ها ثابت هستند. اما سیستم‌های حیاتی شاسی پایین نیز به نیروی هیدرولیک نیاز دارند:

• سیستم حرکت (Travel System): روغن هیدرولیک باید به هیدروموتور حرکت برسد تا چرخ‌ها به حرکت درآیند.
• سیستم فرمان (Steering System): برای چرخاندن چرخ‌های جلو نیاز به فشار هیدرولیک است.
• جک‌های استابیلایزر (Outriggers): جک‌هایی که برای ثابت کردن دستگاه روی زمین استفاده می‌شوند، با نیروی هیدرولیک کار می‌کنند.
• تیغه بلدوزر (Dozer Blade): در صورت وجود، تیغه نیز با جک هیدرولیکی کنترل می‌شود.

روتاری گروپ دقیقاً این کار را انجام می‌دهد:روتاری گروپ بیل مکانیکی هیوندای R170-7

این قطعه یک مفصل هیدرولیکی چند کاناله است که اجازه می‌دهد روغن تحت فشار از طریق پورت‌های مختلف از بدنه چرخان بالا به مدارهای ثابت پایین منتقل شود، بدون اینکه شلنگ‌ها بپیچند یا پاره شوند.

به زبان ساده: این قطعه مانند یک رابط عمل می‌کند که هم می‌چرخد و هم چندین خط هیدرولیک را بدون نشتی به هم متصل نگه می‌دارد.

۲. ساختار و اجزای داخلی روتاری گروپ

روتاری گروپ از دو بخش اصلی تشکیل شده است:

1. شفت مرکزی (Spindle/Shaft): این بخش ثابت است و به شاسی پایینی متصل می‌شود. روی این شفت، چندین شیار (کانال) طولی برای عبور روغن‌های مختلف تراشیده شده است.
2. پوسته چرخان (Housing/Body): این بخش به همراه بدنه بالایی می‌چرخد و روی شفت مرکزی سوار می‌شود. داخل این پوسته نیز سوراخ‌هایی وجود دارد که دقیقاً روی شیارهای شفت قرار می‌گیرند.

بین این دو بخش، مجموعه‌ای از رینگ‌ها و پکینگ‌های آب‌بندی (Seals & Rings) قرار دارند که هر کانال روغن را از کانال دیگر جدا می‌کنند. این آب‌بندها حیاتی‌ترین جزء روتاری گروپ هستند.

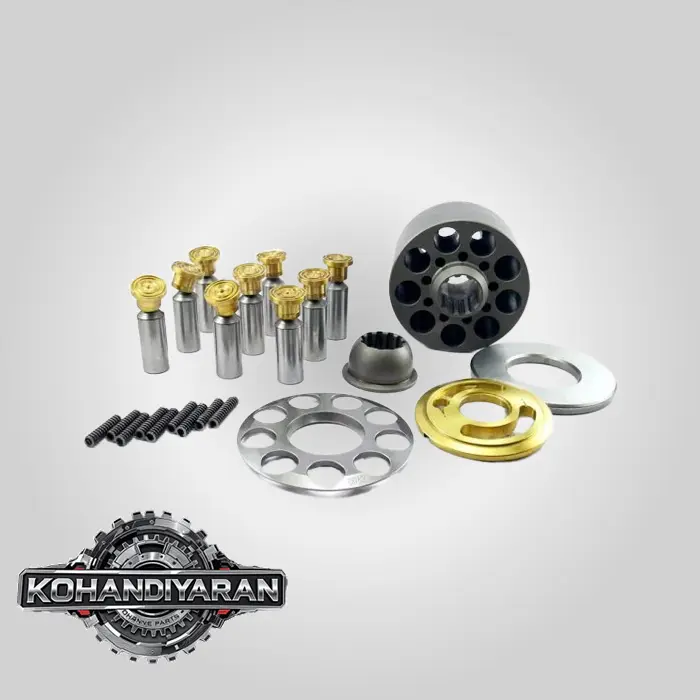

اجزای کلیدی:روتاری گروپ بیل مکانیکی هیوندای R170-7

• پوسته و شفت: بدنه اصلی قطعه.
• کیت لوازم آب‌بندی (Seal Kit): شامل انواع پکینگ‌ها، اورینگ‌ها، و گاید رینگ‌ها که برای جلوگیری از نشتی داخلی (مخلوط شدن روغن مدارها) و نشتی خارجی استفاده می‌شوند. این لوازم معمولاً از جنس تفلون (PTFE)، پلی‌اورتان (PU) یا وایتون (Viton) هستند.
• بلبرینگ‌ها (Bearings): برای تسهیل چرخش پوسته روی شفت.

۳. شماره فنی (Part Number) برای روتاری گروپ هیوندای R170W-7

شناسایی شماره فنی دقیق این قطعه بسیار مهم است.

• شماره فنی مجموعه کامل روتاری گروپ (Assembly):
• OEM Hyundai: XKAH-00163 (این شماره فنی اصلی برای کل مجموعه است)
• شماره فنی کیت لوازم آب‌بندی (Seal Kit):
• OEM Hyundai: 31Y1-16030

نکته: معمولاً اولین و رایج‌ترین نوع تعمیر، تعویض کیت لوازم آب‌بندی است. خرید کل مجموعه فقط زمانی ضروری است که پوسته یا شفت دچار خراشیدگی عمیق، ترک یا آسیب فیزیکی شده باشد.

۴. علائم خرابی روتاری گروپ

خرابی این قطعه معمولاً به دلیل فرسودگی لوازم آب‌بندی داخلی آن رخ می‌دهد و علائم مشخصی دارد:

1. ضعف یا عدم کارکرد سیستم‌های شاسی پایین:

• ضعف در حرکت: دستگاه در حرکت به جلو یا عقب قدرت کافی ندارد، در حالی که سایر عملکردها (بوم، استیک) عادی هستند.
• از کار افتادن فرمان یا جک‌ها: سیستم فرمان به درستی عمل نمی‌کند یا جک‌های استابیلایزر قدرت ندارند یا خود به خود پایین می‌آیند.

2. تداخل در عملکردها:روتاری گروپ بیل مکانیکی هیوندای R170-7

• حرکت ناخواسته هنگام چرخش: مثلاً هنگام چرخش بدنه، چرخ‌ها نیز کمی حرکت می‌کنند. این به دلیل نشتی داخلی و مخلوط شدن روغن مدار چرخش با مدار حرکت است.
• هنگام استفاده از جک‌ها، سیستم حرکت ضعیف می‌شود.

3. نشتی روغن از زیر دستگاه: روغن هیدرولیک از مرکز چرخش (زیر گردون) به بیرون نشت می‌کند. این واضح‌ترین علامت خرابی آب‌بندهای خارجی است.
4. گرم شدن بیش از حد روغن هیدرولیک: نشتی داخلی باعث افزایش دمای روغن می‌شود.

۵. تعمیر و نگهداری

• تعمیر: تعمیر روتاری گروپ یک کار بسیار تخصصی است. به دلیل حساسیت بالا و نیاز به ابزار دقیق، باید توسط تعمیرکار مجرب هیدرولیک انجام شود.
• مراحل کلی شامل دمونتاژ قطعه از روی دستگاه، باز کردن مجموعه، تعویض کامل کیت لوازم، بررسی دقیق سطح شفت و پوسته برای هرگونه خراش، و مونتاژ مجدد با رعایت اصول تمیزی و دقت است. کوچکترین خراش روی سطح شفت می‌تواند پکینگ جدید را به سرعت از بین ببرد.
• نگهداری:
• تعویض منظم روغن و فیلترهای هیدرولیک: مهم‌ترین عامل برای افزایش عمر روتاری گروپ، حفظ تمیزی روغن هیدرولیک است. ذرات آلوده به سرعت لوازم آب‌بندی را فرسوده می‌کنند.
• گریس‌کاری منظم گردون: اگرچه مستقیماً به روتاری گروپ مربوط نیست، اما عملکرد صحیح سیستم چرخش فشار کمتری به کل مجموعه وارد می‌کند.

در صورت مشاهده هر یک از علائم بالا، توصیه می‌شود در اسرع وقت برای بررسی و تعمیر روتاری گروپ اقدام کنید تا از آسیب بیشتر به سایر قطعات هیدرولیک جلوگیری شود.روتاری گروپ بیل مکانیکی هیوندای R170-7
