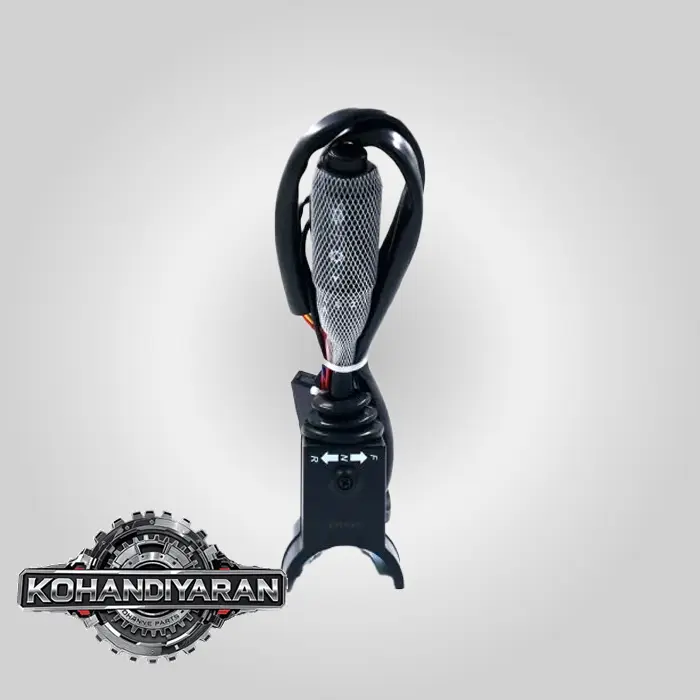

### **تحلیل جامع دسته لیور حرکت (جوی‌استیک فرمان) لودر ZL50**

این قطعه که به نام‌های مختلفی شناخته می‌شود از جمله:
* **دسته لیور حرکت (Travel Lever)**
* **دسته دنده (Gear Lever)**
* **جوی‌استیک فرمان (Steering Joystick)**
* **اهرم کنترل گیربکس (Transmission Control Lever)**

در لودرهای ZL50، این اهرم وظیفه کنترل **سه عملکرد حیاتی** را به طور همزمان بر عهده دارد: **جهت حرکت**، **انتخاب دنده**، و در بسیاری از مدل‌ها **عملکرد کیک‌دان (Kick-Down)**.

#### **۱. محل نصب و ارگونومی**

* **موقعیت:** این لیور معمولاً در سمت **چپ ستون فرمان** نصب می‌شود. این طراحی ارگونومیک به اپراتور اجازه می‌دهد تا با دست چپ، کنترل کامل حرکت دستگاه را در اختیار داشته باشد و همزمان با دست راست، لیورهای کنترل باکت (بالابری و تخلیه) را مدیریت کند.
* **ساختار فیزیکی:**
* **بدنه اصلی:** از پلاستیک فشرده و مقاوم (مانند ABS یا نایلون) ساخته شده تا در برابر استفاده مداوم و شرایط سخت کارگاهی مقاوم باشد.
* **روکش:** گاهی اوقات دارای روکش نرم‌تری برای راحتی دست اپراتور است.
* **مکانیزم حرکتی:** دارای یک مکانیزم داخلی است که به آن اجازه می‌دهد در چند جهت حرکت کند (جلو، عقب، و چرخش).

#### **۲. تحلیل عملکردها (چگونه کار می‌کند؟)**

لیور حرکت ZL50 یک قطعه الکترومکانیکی است. حرکات فیزیکی دست اپراتور را به سیگنال‌های الکتریکی تبدیل کرده و به **شیر کنترل گیربکس (Transmission Control Valve)** ارسال می‌کند.

**الف) کنترل جهت حرکت (Forward/Reverse):**

* **حرکت به جلو (Forward):** با هل دادن لیور به سمت **جلو**، یک سوئیچ الکتریکی داخلی فعال می‌شود. این سوئیچ سیگنالی را به شیر برقی (سلونوئید) مربوط به کلاچ “حرکت به جلو” در گیربکس ارسال می‌کند. شیر برقی مسیر روغن هیدرولیک را باز کرده، کلاچ مربوطه درگیر شده و لودر به جلو حرکت می‌کند.
* **حرکت به عقب (Reverse):** با کشیدن لیور به سمت **عقب**، سوئیچ دیگری فعال شده و سیگنال به شیر برقی کلاچ “حرکت به عقب” ارسال می‌شود و لودر به سمت عقب حرکت می‌کند.
* **خلاص (Neutral):** زمانی که لیور در **موقعیت وسط** قرار دارد، هیچ سیگنالی ارسال نمی‌شود، هر دو شیر برقی بسته هستند و گیربکس در حالت خلاص قرار می‌گیرد.دسته لیور حرکت لودر ZL50

**ب) کنترل انتخاب دنده (Gear Selection):**

* **مکانیزم چرخشی:** سرِ دسته لیور قابلیت **چرخش** دارد. این بخش چرخشی به یک سوئیچ سلکتوری متصل است. در لودرهای ZL50 معمولاً دو دنده سبک (جلو و عقب) و دو دنده سنگین وجود دارد.
* **دنده ۱ (سنگین):** با چرخاندن سر لیور روی عدد **”1″**، سیگنال به شیر برقی دنده یک ارسال می‌شود. این دنده قدرت کشش بالا و سرعت پایین را فراهم می‌کند و برای بارگیری، گودبرداری و حرکت در شیب‌های تند ایده‌آل است.
* **دنده ۲ (سبک):** با چرخاندن سر لیور روی عدد **”2″**، سیگنال به شیر برقی دنده دو ارسال می‌شود. این دنده سرعت حرکتی بالاتر و قدرت کشش کمتری دارد و برای حمل مواد در مسافت‌های طولانی و حرکت در سطوح صاف مناسب است.
* **مدل‌های چهار دنده:** در برخی مدل‌های پیشرفته‌تر ZL50، ممکن است چهار دنده (دو دنده سبک و دو دنده سنگین) وجود داشته باشد که انتخاب آن‌ها نیز از طریق همین لیور چرخشی انجام می‌شود.

**ج) عملکرد کیک‌دان (Kick-Down Switch):**

* **کاربرد:** این یک قابلیت بسیار مهم برای افزایش بهره‌وری است. فرض کنید لودر در دنده **۲** با سرعت در حال حرکت به سمت دپوی مواد است. هنگام رسیدن به دپو، اپراتور برای نفوذ به مواد نیاز به **حداکثر قدرت (دنده ۱)** دارد.
* **عملکرد:** به جای اینکه اپراتور سر لیور را بچرخاند، تنها کافیست **دکمه‌ای که روی بدنه یا سر لیور حرکت تعبیه شده را فشار دهد**. با فشردن این دکمه (Kick-Down Button)، گیربکس به طور خودکار و آنی از دنده ۲ به دنده ۱ شیفت می‌کند و حداکثر نیروی هیدرولیکی و کششی را برای پر کردن باکت فراهم می‌آورد. پس از اتمام بارگیری و حرکت به سمت عقب، گیربکس معمولاً به صورت خودکار به دنده ۲ بازمی‌گردد.
* **محل دکمه:** این دکمه معمولاً زیر انگشت اشاره یا شست دست چپ اپراتور قرار می‌گیرد تا دسترسی به آن لحظه‌ای باشد.

#### **۳. مشکلات رایج و عیب‌یابی**

از آنجایی که این لیور یک قطعه پر استهلاک است، دچار مشکلات متعددی می‌شود:

1. **عدم حرکت دستگاه به جلو یا عقب:**
* **علت احتمالی:** خرابی میکروسوئیچ‌های داخلی لیور برای جهت جلو یا عقب. ممکن است پلاتین‌های داخل سوئیچ کثیف شده، سوخته یا شکسته باشند.
* **عیب‌یابی:** ابتدا باید سیم‌کشی لیور تا شیر کنترل گیربکس بررسی شود. سپس با استفاده از مولتی‌متر، عملکرد سوئیچ‌های داخلی لیور هنگام حرکت دادن آن تست شود.

2. **عدم تعویض دنده:**
* **علت احتمالی:** خرابی سوئیچ چرخشی انتخاب دنده. قطع شدن سیم‌های مربوط به آن در داخل دسته.
* **عیب‌یابی:** مشابه مورد قبل، باید خروجی الکتریکی سوئیچ سلکتوری در هر موقعیت (دنده ۱ و ۲) تست شود.

3. **عدم کارکرد کیک‌دان:**
* **علت احتمالی:** خرابی خود دکمه کیک‌دان، قطع شدن سیم آن در داخل لیور.
* **عیب‌یابی:** تست عملکرد دکمه با مولتی‌متر.

4. **لق شدن یا شکستگی فیزیکی لیور:**
* **علت:** استفاده نادرست، فشار بیش از حد یا فرسودگی طبیعی پلاستیک بدنه.
* **راه حل:** در اکثر موارد، کل مجموعه لیور باید تعویض شود. تعمیر بدنه شکسته معمولاً پایدار نیست.

#### **۴. شماره فنی و تعویض**

* **شماره فنی (Part Number):** برای تهیه قطعه دقیق، نیاز به شماره فنی دارید که از روی خود قطعه یا از کاتالوگ قطعات یدکی لودر ZL50 (با توجه به برند سازنده چینی آن مانند XCMG, SDLG, LiuGong و غیره) یافت می‌شود.
* **تعویض:** تعویض این قطعه نسبتاً ساده است. معمولاً شامل باز کردن قاب‌های پلاستیکی دور ستون فرمان، جدا کردن کانکتور الکتریکی دسته لیور و سپس باز کردن پیچ یا بست نگهدارنده آن می‌شود.

### **نتیجه‌گیری**

دسته لیور حرکت لودر ZL50 یک قطعه **کنترلی چندمنظوره و هوشمندانه** است که به اپراتور اجازه می‌دهد با حداقل حرکت دست، کنترل کاملی بر روی جهت، سرعت و قدرت کشش ماشین داشته باشد. قابلیت‌هایی مانند کیک‌دان، بهره‌وری و سرعت چرخه کاری را به شدت افزایش می‌دهند. به دلیل ماهیت الکترومکانیکی و پرکاربرد بودن، این قطعه مستعد خرابی است و شناخت نحوه عملکرد و عیب‌یابی آن برای راهبری و نگهداری صحیح لودر ضروری است.
