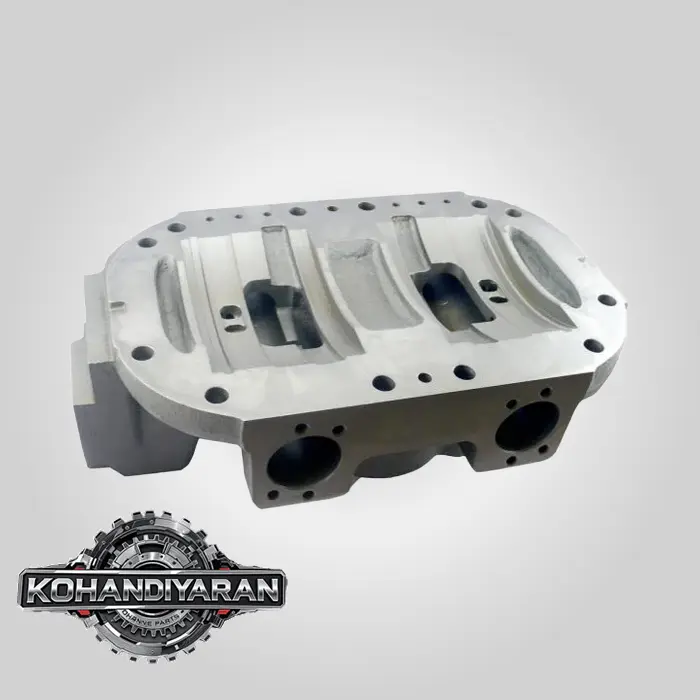

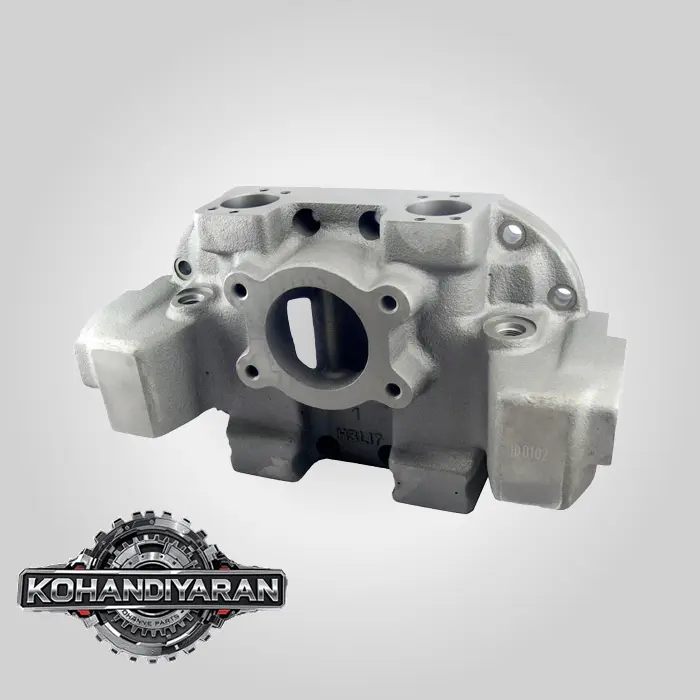

درب پمپ هیدرولیک بیل مکانیکی هیتاچی ZX200

بسیار عالی. پس از تحلیل درب پمپ دوسان DX420، اکنون به سراغ یکی از محبوب‌ترین و پرفروش‌ترین بیل‌های مکانیکی در بازار ایران و جهان، **هیتاچی ZX200**، می‌رویم. تحلیل درب پمپ این دستگاه به دلیل تفاوت‌های طراحی و فلسفه مهندسی هیتاچی، نکات جالبی را آشکار می‌کند.

—

### **تحلیل جامع محفظه و درب دسترسی پمپ هیدرولیک بیل مکانیکی هیتاچی ZX200**

بیل مکانیکی هیتاچی سری ZAXIS (که ZX200 یکی از اعضای کلیدی آن است) به خاطر **قابلیت اطمینان بالا، سیستم هیدرولیک بسیار روان و بهینه، و سهولت در نگهداری** شهرت دارد. طراحی محفظه پمپ هیدرولیک در این مدل نیز کاملاً در راستای همین اصول مهندسی انجام شده است.

#### **۱. محل دقیق و ساختار محفظه پمپ**درب پمپ هیدرولیک بیل مکانیکی هیتاچی ZX200

* **موقعیت:** همانند اکثر بیل‌های مکانیکی در این کلاس، محفظه پمپ هیدرولیک هیتاچی ZX200 نیز در **سمت راست دستگاه** (اگر از پشت به آن نگاه کنیم)، بلافاصله پشت کابین اپراتور قرار دارد. این موقعیت، کوتاه‌ترین مسیر ممکن را برای انتقال قدرت از موتور به پمپ‌ها فراهم می‌کند.
* **ساختار درب:** هیتاچی در مدل ZX200 از یک **درب بزرگ، یک‌تکه و لولایی** استفاده می‌کند که به سمت بالا باز می‌شود. این درب فلزی به دلیل وزن قابل توجه، توسط **دو جک گازی (Gas Struts)** قدرتمند پشتیبانی می‌شود تا فرآیند باز کردن و باز نگه داشتن آن برای سرویس‌کار ایمن و آسان باشد. طراحی درب به گونه‌ای است که پس از باز شدن، فضای کاری بسیار وسیعی را در اختیار تعمیرکار قرار می‌دهد.
* **اجزای کلیدی قابل دسترس پس از باز کردن درب:**
1. **مجموعه پمپ‌های اصلی (Main Pumps):** قلب سیستم هیدرولیک هیتاچی. این مجموعه معمولاً شامل **دو پمپ پیستونی محوری با دبی متغیر (Variable-Displacement Axial Piston Pumps)** است که به صورت پشت به پشت (Tandem) به فلایویل موتور متصل شده‌اند. هیتاچی از پمپ‌های ساخت خود (یا برندهای معتبر مانند کاوازاکی در برخی مدل‌ها) استفاده می‌کند که به دقت و پاسخ‌دهی سریع معروف هستند.
2. **پمپ پایلوت (Pilot Pump):** یک پمپ دنده‌ای (Gear Pump) کوچک‌تر که در انتهای مجموعه پمپ‌های اصلی نصب شده است. این پمپ، فشار روغن پایلوت (حدود $35-40$ بار) را برای کنترل جوی‌استیک‌ها و فعال‌سازی شیر کنترل اصلی (Main Control Valve) فراهم می‌کند.
3. **رگلاتورهای پمپ (Pump Regulators):** این بلوک‌های کنترلی پیچیده که بر روی هر یک از پمپ‌های اصلی نصب شده‌اند، مغز مکانیکی-هیدرولیکی پمپ‌ها هستند. آن‌ها دبی خروجی پمپ را بر اساس سیگنال‌های دریافتی از سیستم پایلوت و کنترلر دستگاه تنظیم می‌کنند.
4. **شیرهای کنترل (Control Valves):** در طراحی هیتاچی، گاهی اوقات برخی از شیرهای برقی (Solenoid Valves) و بلوک‌های کنترلی کوچک‌تر مربوط به سیستم هیدرولیک نیز در همین محفظه و در نزدیکی پمپ‌ها قرار دارند تا مسیرهای هیدرولیکی کوتاه‌تر و پاسخ سیستم سریع‌تر باشد.
5. **فیلتر روغن پایلوت (Pilot Oil Filter):** یک فیلتر بسیار مهم که معمولاً در همین محفظه و در دسترس قرار دارد تا تعویض آن به راحتی انجام شود. این فیلتر از ورود آلودگی به مدار حساس پایلوت جلوگیری می‌کند.
6. **شیلنگ‌ها و اتصالات:** شیلنگ مکش قطور (Suction Hose) که از تانک هیدرولیک می‌آید و شیلنگ‌های فشار قوی (High-Pressure Hoses) که روغن را به سمت بلوک شیر کنترل اصلی (که معمولاً در مرکز شاسی قرار دارد) هدایت می‌کنند.

#### **۲. سیستم کنترل هیدرولیک هیتاچی (HIOS)**درب پمپ هیدرولیک بیل مکانیکی هیتاچی ZX200

یکی از وجوه تمایز هیتاچی، سیستم کنترل پیشرفته آن است. در مدل ZX200، این سیستم با نام **HIOS (Human & Intelligent Operation System)** شناخته می‌شود. این سیستم الکترونیکی-هیدرولیکی وظیفه هماهنگی بین موتور و پمپ‌ها را بر عهده دارد.

* **نقش درب در دسترسی به سیستم HIOS:** بسیاری از اجزای فیزیکی این سیستم مانند سنسورهای فشار پمپ، شیرهای برقی کنترل‌کننده رگلاتورها و سیم‌کشی‌های مربوطه، همگی در داخل همین محفظه قرار دارند. بنابراین، هرگونه عیب‌یابی مربوط به خطاهای نمایش داده شده در مانیتور کابین که به پمپ‌ها مربوط باشد (مانند خطای سنسور فشار یا شیر برقی)، از طریق باز کردن همین درب آغاز می‌شود.

#### **۳. مشخصات فنی و ایمنی درب**

* **جنس و عایق‌بندی:** درب از ورق فولادی مستحکم ساخته شده است. در سطح داخلی آن، از **پدهای ضخیم عایق صوتی و حرارتی (Sound & Heat Insulation Pads)** استفاده می‌شود. این پدها نقش حیاتی در:
* **کاهش نویز:** کاهش قابل توجه صدای کارکرد پمپ‌ها و موتور به سطح استاندارد.
* **مدیریت حرارت:** جلوگیری از داغ شدن بیش از حد بدنه خارجی و محافظت از اجزای بیرونی.
* **جلوگیری از ورود گرد و غبار:** ایجاد یک آب‌بندی نسبی برای تمیز نگه داشتن محفظه.
* **اهمیت جک‌های گازی (Gas Struts):** این جک‌ها یک قطعه ایمنی حیاتی هستند. با گذشت زمان و به دلیل کارکرد زیاد، فشار گاز داخل آن‌ها کم شده و ضعیف می‌شوند. **اگر جک‌ها نتوانند درب را به طور کامل و محکم در حالت باز نگه دارند، باید فوراً تعویض شوند.** سقوط ناگهانی این درب سنگین می‌تواند منجر به حوادث مرگبار برای پرسنل تعمیر و نگهداری شود.
* **قفل و دستگیره:** مجهز به یک سیستم قفل مکانیکی قوی است که با کلید سوئیچ اصلی دستگاه باز و بسته می‌شود تا از دسترسی افراد غیرمجاز و باز شدن اتفاقی در حین عملیات جلوگیری شود.درب پمپ هیدرولیک بیل مکانیکی هیتاچی ZX200

#### **۴. مشکلات رایج مرتبط با محفظه و درب پمپ**

* **خرابی جک‌های گازی:** شایع‌ترین مشکل که ایمنی را به شدت به خطر می‌اندازد.
* **فرسودگی یا پارگی پدهای عایق:** این امر باعث افزایش شدید صدای دستگاه و نفوذ گرد و غبار به داخل محفظه می‌شود.
* **شکستگی لولاها یا آسیب به بدنه درب:** در اثر برخوردهای شدید در محیط‌های کاری سخت، ممکن است لولاها یا خود درب آسیب ببینند که باید به سرعت تعمیر یا تعویض شوند تا از آب‌بندی و عملکرد صحیح اطمینان حاصل شود.
* **نشتی روغن:** اگرچه نشتی مستقیماً از “درب” نیست، اما باز کردن درب اولین قدم برای شناسایی منشأ نشتی از پمپ‌ها، واشرها، اورینگ‌ها یا شیلنگ‌های داخل محفظه است.

#### **۵. نکات کلیدی برای سرویس و نگهداری**

1. **بازرسی دوره‌ای:** همیشه در بازرسی‌های روزانه، وضعیت جک‌های گازی، قفل و لولاهای درب را بررسی کنید.
2. **تمیزی محفظه:** پس از باز کردن درب، داخل محفظه را با استفاده از فشار باد (با احتیاط) یا دستمال تمیز کنید. تمیز بودن این بخش به تشخیص سریع نشتی‌ها کمک شایانی می‌کند.
3. **ایمنی اولویت است:** هرگز زیر دربی که جک‌های آن ضعیف است کار نکنید. در صورت نیاز، از یک میله یا پایه نگهدارنده مکانیکی به عنوان پشتیبان استفاده کنید.
4. **دسترسی برای تعمیرات اساسی:** طراحی عالی این درب، فرآیند تعویض مجموعه پمپ‌ها را (که یک تعمیر اساسی و سنگین است) بسیار ساده‌تر می‌کند و زمان خواب دستگاه را کاهش می‌دهد.

### **نتیجه‌گیری**

درب پمپ هیدرولیک در بیل مکانیکی هیتاچی ZX200، یک شاهکار طراحی کاربردی است که فلسفه هیتاچی مبنی بر **”دسترسی آسان برای نگهداری قابل اعتماد”** را به نمایش می‌گذارد. این درب نه تنها یک پوشش محافظ، بلکه یک **درگاه حیاتی برای بازرسی، عیب‌یابی، و تعمیرات سریع و ایمن** بر روی پیچیده‌ترین و حیاتی‌ترین بخش دستگاه، یعنی سیستم هیدرولیک آن، می‌باشد. عملکرد صحیح و ایمنی این درب، مستقیماً بر طول عمر و کارایی بیل مکانیکی تأثیرگذار است.درب پمپ هیدرولیک بیل مکانیکی هیتاچی ZX200
