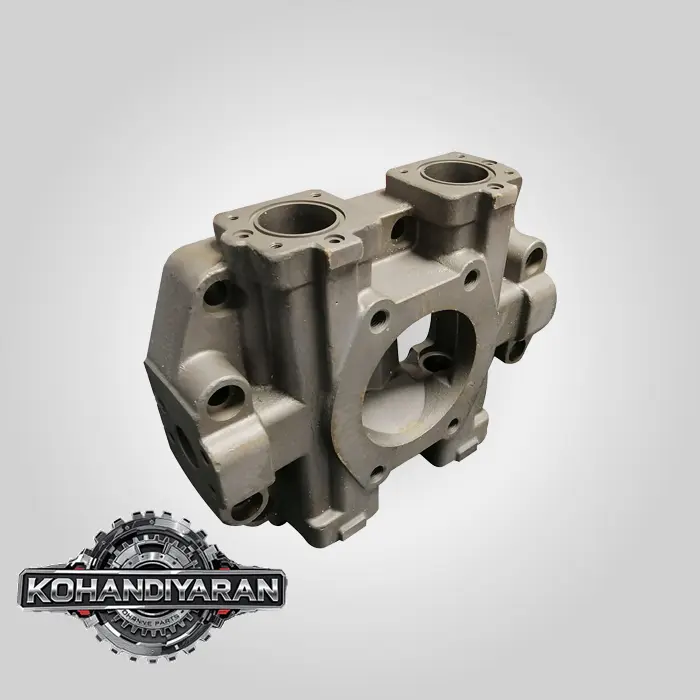

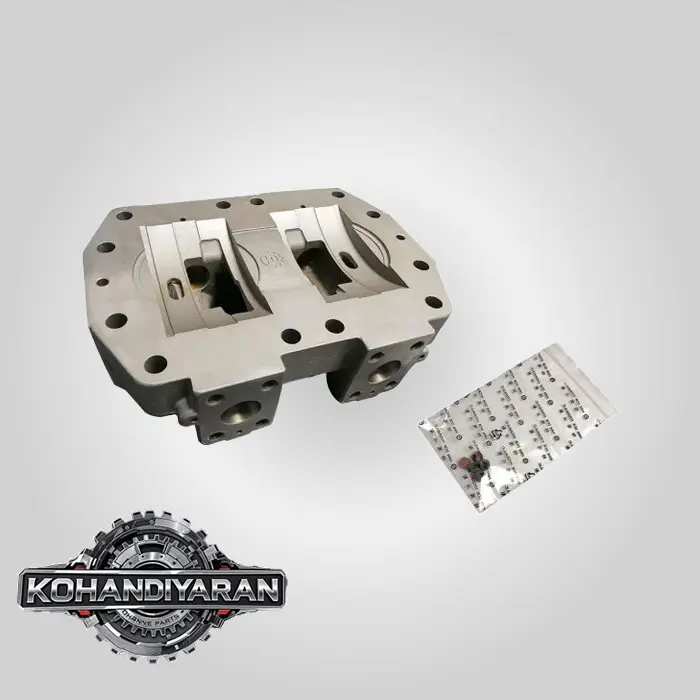

درب پمپ هیدرولیک بیل مکانیکی دوسان DX420

بسیار عالی. انتخاب شما بسیار دقیق و تخصصی است. عبارت “درب پمپ هیدرولیک” برای بیل مکانیکی دوسان DX420، برخلاف درب باک، به یک قطعه واحد و مشخص اشاره نمی‌کند. در واقع، این عبارت به **کاور یا محفظه‌ای** اشاره دارد که مجموعه پمپ‌های هیدرولیک اصلی در آن قرار گرفته‌اند.

این محفظه و درب آن، یکی از مهم‌ترین بخش‌های دسترسی برای سرویس و نگهداری در یک بیل مکانیکی مدرن مانند DX420 است. بیایید به صورت کاملاً جامع و فنی، این بخش از دستگاه را تحلیل کنیم.درب پمپ هیدرولیک بیل مکانیکی دوسان DX420

—

### **تحلیل جامع محفظه و درب دسترسی پمپ هیدرولیک بیل مکانیکی دوسان DX420**

بیل مکانیکی دوسان DX420 از یک سیستم هیدرولیک بسیار قدرتمند و پیچیده بهره می‌برد. قلب این سیستم، **مجموعه پمپ‌های هیدرولیک اصلی (Main Hydraulic Pumps)** است که مستقیماً به انتهای موتور دیزل متصل شده‌اند.

#### **۱. محل دقیق و ساختار محفظه پمپ**

* **موقعیت:** اگر پشت دستگاه (سمت وزنه‌ی تعادل) بایستید، محفظه پمپ هیدرولیک در **سمت راست** دستگاه، دقیقاً پشت کابین اپراتور قرار دارد. این محفظه بین موتور (که در مرکز قرار دارد) و اتاقک کابین واقع شده است.
* **ساختار:** این بخش شامل یک درب بزرگ و سنگین فلزی است که روی یک شاسی لولایی نصب شده و به سمت بالا یا کنار باز می‌شود. به دلیل وزن زیاد، این درب معمولاً مجهز به **جک‌های گازی (Gas Struts/Springs)** است تا باز کردن و باز نگه داشتن آن برای سرویس‌کار آسان و ایمن باشد.
* **اجزای داخلی محفظه:** با باز کردن این درب، به حیاتی‌ترین بخش‌های هیدرولیکی و کنترلی دستگاه دسترسی پیدا می‌کنیم:
1. **پمپ‌های اصلی هیدرولیک (Main Pumps):** در مدل DX420، این مجموعه معمولاً شامل **دو پمپ پیستونی دبی متغیر (Variable Displacement Piston Pumps)** است که به صورت پشت به پشت (Tandem) به هم کوپل شده‌اند. این پمپ‌ها وظیفه تأمین جریان و فشار اصلی برای جک‌ها و هیدروموتورهای حرکتی را دارند.
2. **پمپ سرVO یا پایلوت (Pilot Pump):** یک پمپ دنده‌ای (Gear Pump) کوچک‌تر که به انتهای مجموعه پمپ‌های اصلی متصل است. این پمپ فشار پایلوت (حدود 40 بار) را برای کنترل جوی‌استیک‌ها و تحریک اسپول‌های شیر کنترل اصلی (Main Control Valve) تولید می‌کند.
3. **رگلاتورهای پمپ (Pump Regulators):** بلوک‌های کنترلی پیچیده‌ای که روی خود پمپ‌های اصلی نصب شده‌اند و وظیفه تنظیم دبی خروجی پمپ‌ها را بر اساس نیاز سیستم (فرامین اپراتور و بار روی دستگاه) بر عهده دارند.
4. **شیلنگ‌های فشار قوی (High-Pressure Hoses):** شیلنگ‌های ورودی (Suction) بسیار قطور که روغن را از تانک هیدرولیک می‌مکند و شیلنگ‌های خروجی (Discharge) فولادی و چندلایه که روغن پرفشار را به سمت شیر کنترل اصلی هدایت می‌کنند.
5. **سنسورها و سیم‌کشی‌ها:** سنسورهای فشار، شیرهای برقی (Solenoid Valves) و دسته‌های سیم که اطلاعات را بین پمپ‌ها و کامپیوتر دستگاه (e-EPOS) رد و بدل می‌کنند.

#### **۲. چرا این درب و محفظه اینقدر مهم است؟ (اهمیت دسترسی)**

طراحی این درب بزرگ صرفاً برای زیبایی نیست، بلکه یک ضرورت مهندسی برای **سرویس و نگهداری (Serviceability)** است. دسترسی آسان به این محفظه برای موارد زیر حیاتی است:

* **بازرسی‌های روزانه و دوره‌ای:**
* **بررسی نشتی:** اولین و مهم‌ترین کار، بررسی چشمی تمام اتصالات، شیلنگ‌ها و بدنه پمپ‌ها برای هرگونه نشتی روغن هیدرولیک است. یک نشتی کوچک در این بخش (که فشار در آن به بیش از 350 بار می‌رسد) می‌تواند به سرعت منجر به خالی شدن تانک و آسیب فاجعه‌بار به پمپ‌ها شود.
* **بررسی وضعیت شیلنگ‌ها:** چک کردن ساییدگی، ترک‌خوردگی یا بادکردگی در شیلنگ‌های مکش و فشار.

* **تنظیمات و عیب‌یابی:**
* **تنظیم فشار:** رگلاتورهای پمپ دارای پیچ‌های تنظیم برای فشار اصلی، فشار پایلوت و توان خروجی هستند. دسترسی به این بخش برای تنظیم دقیق سیستم بر اساس کتاب راهنمای تعمیرات ضروری است.
* **نمونه‌گیری فشار (Pressure Tapping):** روی بدنه پمپ‌ها و رگلاتورها، پورت‌های تست فشار تعبیه شده‌اند. تعمیرکاران برای تشخیص مشکلات، گیج‌های فشار خود را به این پورت‌ها متصل می‌کنند.
* **عیب‌یابی الکتریکی:** دسترسی به سنسورها و شیرهای برقی برای تست ولتاژ و عملکرد آن‌ها.

* **تعمیرات اساسی:**
* **تعویض پمپ:** مهم‌ترین دلیل برای وجود این درب بزرگ، فراهم کردن فضای کافی برای باز کردن اتصالات و شیلنگ‌ها و در نهایت، **بیرون آوردن مجموعه بسیار سنگین پمپ‌های اصلی** از روی شاسی با استفاده از جرثقیل سقفی یا ابزار مشابه است. بدون این دسترسی، تعویض پمپ نیازمند دمونتاژ بخش‌های زیادی از بدنه دستگاه خواهد بود.

#### **۳. مشخصات فنی و ایمنی درب**

* **جنس و ضخامت:** از ورق فولادی ضخیم ساخته شده تا در برابر ضربات احتمالی در محیط کارگاه مقاوم باشد و همچنین به عنوان یک **عایق صوتی** عمل کرده و صدای بسیار زیاد کارکرد پمپ‌ها را کاهش دهد.
* **عایق‌بندی:** در سمت داخلی درب، معمولاً از **فوم‌های نسوز و عایق صدا (Sound-absorbing & Heat-resistant Foam)** استفاده می‌شود. این فوم‌ها دو وظیفه دارند:
1. کاهش انتقال صدای پمپ به محیط بیرون.
2. جلوگیری از انتقال حرارت موتور و پمپ به بدنه خارجی دستگاه.
* **جک‌های گازی (Gas Struts):** این جک‌ها باید همیشه سالم باشند. خرابی آن‌ها باعث می‌شود درب سنگین به صورت ناگهانی بسته شود که می‌تواند منجر به **آسیب‌دیدگی شدید یا حتی مرگ** سرویس‌کار شود. در صورت ضعیف شدن جک‌ها، باید فوراً تعویض شوند.
* **قفل و دستگیره:** دارای یک یا دو قفل ایمن است که از باز شدن اتفاقی درب در حین کار جلوگیری می‌کند.

#### **۴. سیستم کنترل الکترونیکی مرتبط (e-EPOS)**

در بیل مکانیکی دوسان DX420، عملکرد پمپ‌ها به طور کامل توسط سیستم کنترل الکترونیکی به نام **e-EPOS (Electronic Power Optimizing System)** مدیریت می‌شود. کامپیوتر دستگاه به طور مداوم با رگلاتورهای الکترونیکی روی پمپ‌ها در ارتباط است تا:
* **هماهنگی بین توان موتور و قدرت هیدرولیک:** از خاموش شدن موتور زیر بار سنگین (Stall) جلوگیری می‌کند.
* **بهینه‌سازی مصرف سوخت:** دبی پمپ را دقیقاً به اندازه نیاز کاری تنظیم می‌کند.
* **ارائه حالت‌های کاری مختلف:** (اقتصادی، استاندارد، قدرتی)

بنابراین، دسترسی به این محفظه برای عیب‌یابی‌های مربوط به سیستم e-EPOS نیز ضروری است.

### **نتیجه‌گیری**

“درب پمپ هیدرولیک” در بیل مکانیکی دوسان DX420 یک **ورودی استراتژیک به قلب تپنده سیستم هیدرولیک و مغز کنترلی آن** است. این فقط یک پوشش فلزی نیست، بلکه یک جزء مهندسی شده برای **ایمنی، کاهش صدا، و مهم‌تر از همه، سهولت در بازرسی، عیب‌یابی و تعمیرات اساسی** است.

نگهداری صحیح از این درب، جک‌های گازی و قفل‌های آن، به اندازه نگهداری از خود پمپ‌ها برای عملکرد ایمن و بهینه دستگاه اهمیت دارد. هرگونه عملیات تعمیراتی در این محفظه باید با رعایت کامل نکات ایمنی و تنها توسط افراد متخصص انجام شود.
